DoomScroller, штатив для смартфона на случай пандемии COVID-19

Перенесено на GitHub

10.01.2024: Все будущие обновления будут выходить через GitHub:
https://github.com/jon-le0234/DoomScroller

Работа начала расти слишком быстро, чтобы управлять двумя проектами на Thingiverse и Printables, поэтому переместили все в одно место.

Со временем обновления будут возвращаться в этот репозиторий, но просто в виде копирования и вставки того, что организовано из GitHub.

Ремикс: HopeScroller

20.10.2023: Посмотрите портативный ремикс HopeScroller!

https://www.printables.com/model/569377-hopescroller-the-portable-doomscroller

Представляя

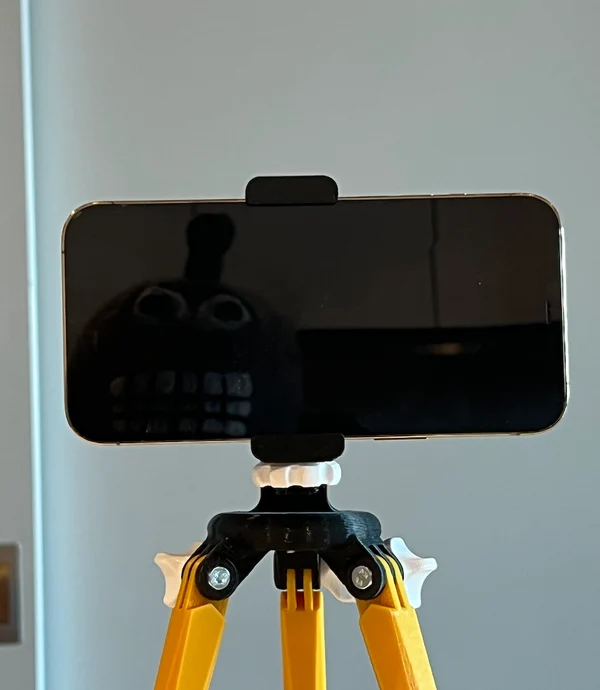

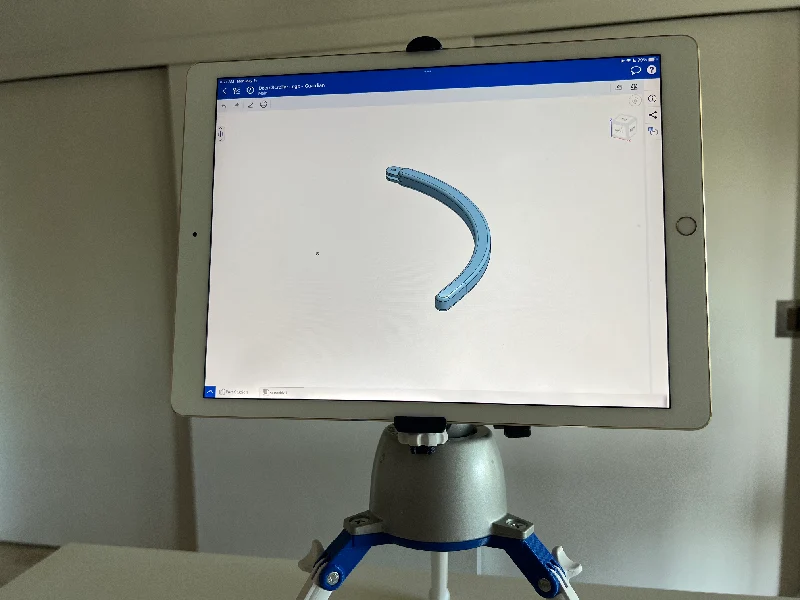

DoomScroller, штатив для смартфона, созданный для борьбы с пандемией COVID.

Существует множество штативов, предназначенных для смартфонов, но этот создан специально для длительной прокрутки дома во время пандемии COVID, например, в постели, на диване, в кресле, на столе. Идеально подходит для Netflix, FaceTime и социальных сетей. Разработан с учетом доступности.

Что такое думскроллинг?

Думскроллинг или думсерфинг — это чрезмерная трата экранного времени на поглощение негативных новостей.

Я применил подход снижения вреда. Люди, вероятно, в любом случае будут ��рокручивать обреченность, так что вы также можете попытаться обезопасить себя, пока вы этим занимаетесь. Не нужно травмировать руки, шею или глаза, если в этом нет необходимости.

Происхождение

Во время одной из нескольких блокировок из-за COVID-19 в 2020 году я начал чувствовать некоторое напряжение в руках и шее из-за прокрутки всех лент социальных сетей на своем смартфоне. Идти было некуда, не к кому навещать, вакцины все еще разрабатывались, все, что человек мог делать в зимние месяцы, — это прятаться в смартфоне по работе и личным причинам.

На Thingiverse уже было несколько замечательных проектов по монтажу и штативам, поэтому я сделал их ремиксы.

https://www.thingiverse.com/thing:4694593
https://www.thingiverse.com/thing:2194278
https://www.thingiverse.com/thing:4739696

Инструкции по печати

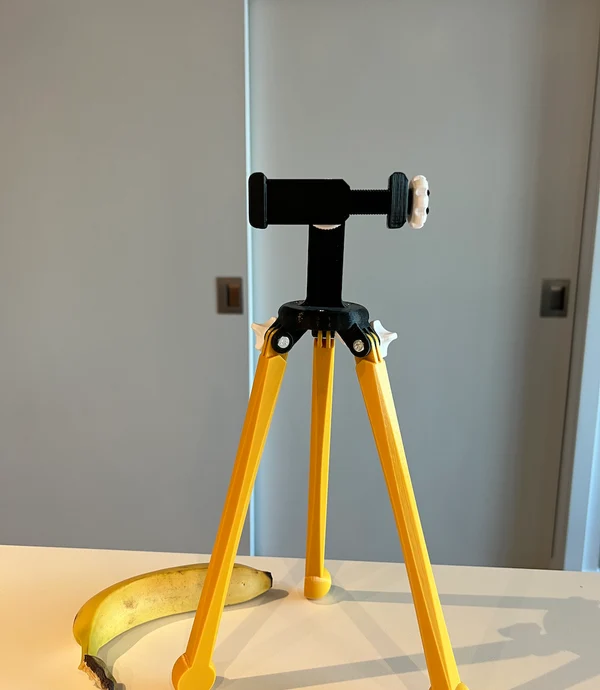

Выберите длину ножек DoomScroller: 150 мм (файл 1a) или 220 мм (файл 1b). Мой рост 5 футов 10 дюймов (178 см), и я сам предпочитаю ноги 220 мм.
Выберите стиль крепления. Пользователи iPhone 12 и 13 могут захотеть использовать MagFace (7a), а большинству пользователей понадобится Frame (7b).
Файлы перечислены снизу вверх в DoomScroller. Печать формы с ножками 150 мм и креплением Frame на моем Prusa i3 MK3S занимает около 8 часов при высоте слоя 0,300 мм.
Требуются детали, не напечатанные на 3D-принтере

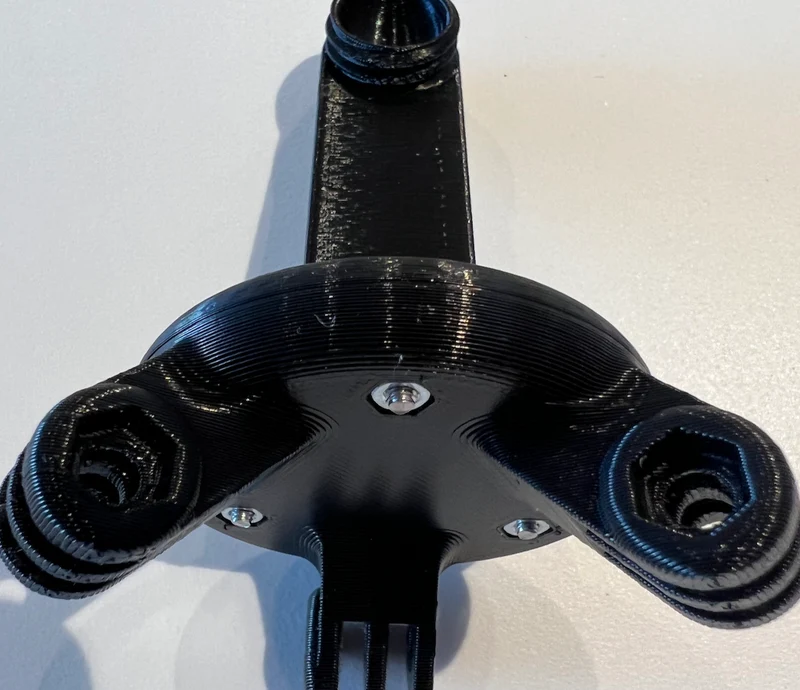

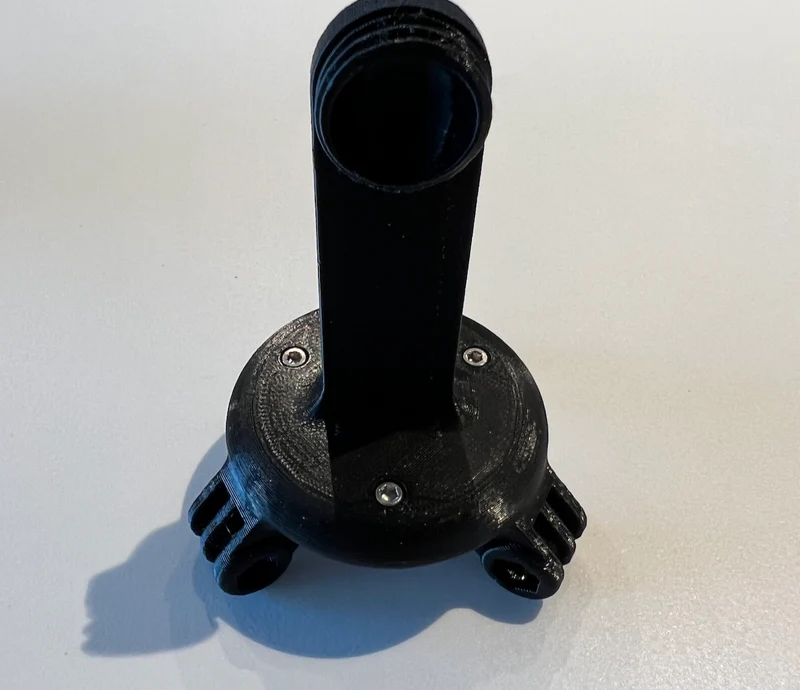

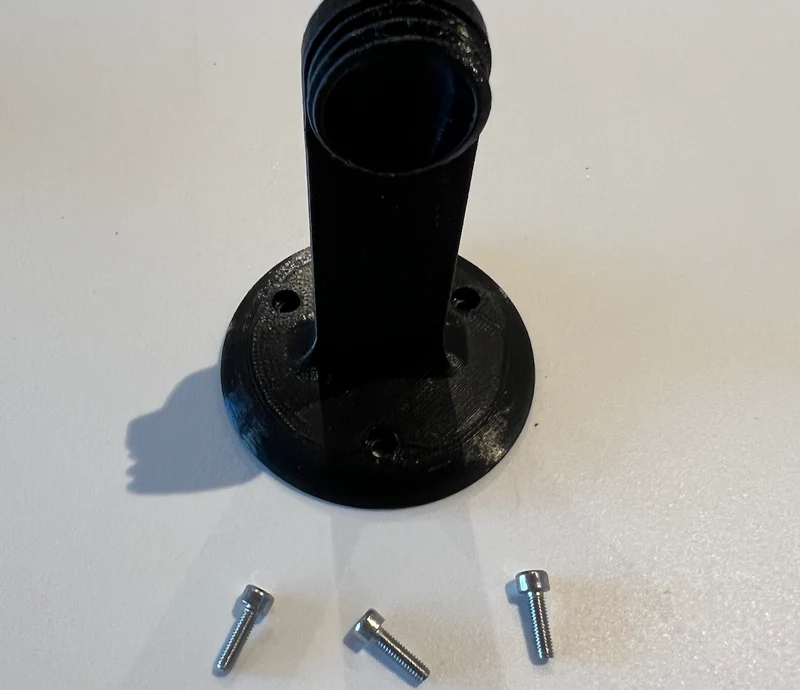

Три (3) винта с головкой под торцевой ключ M3x8 мм.

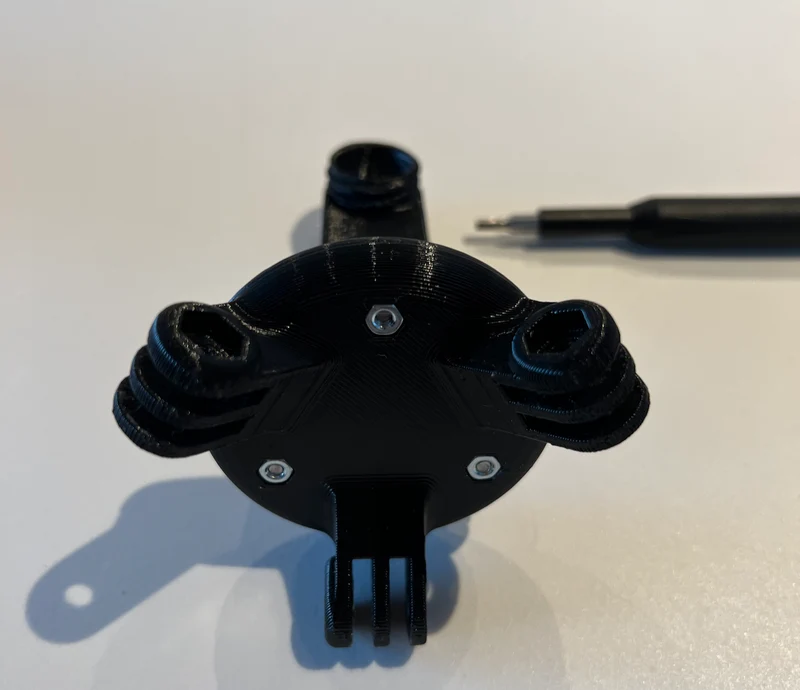

Три (3) шестигранные гайки M3.

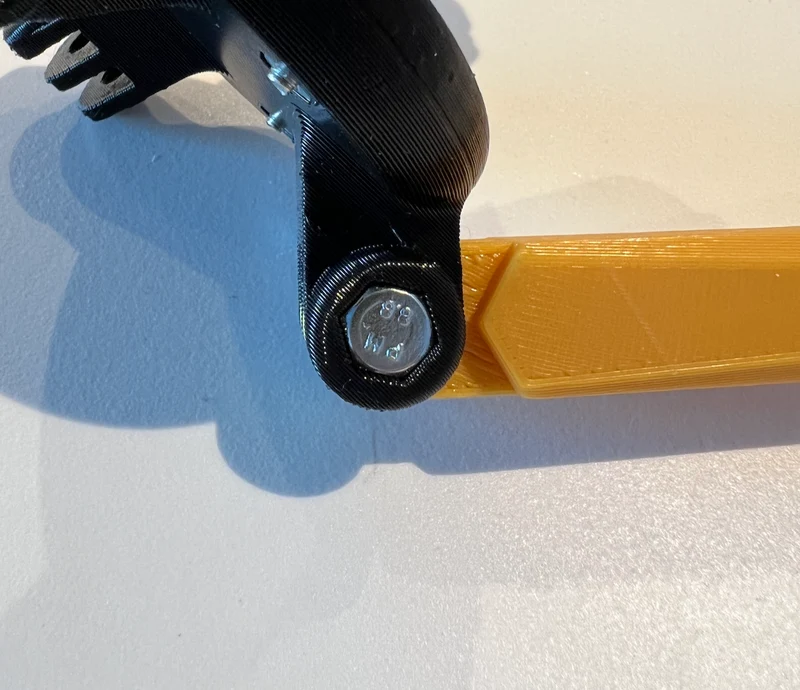

Три (3) болта с шестигранной головкой M5x20 мм.

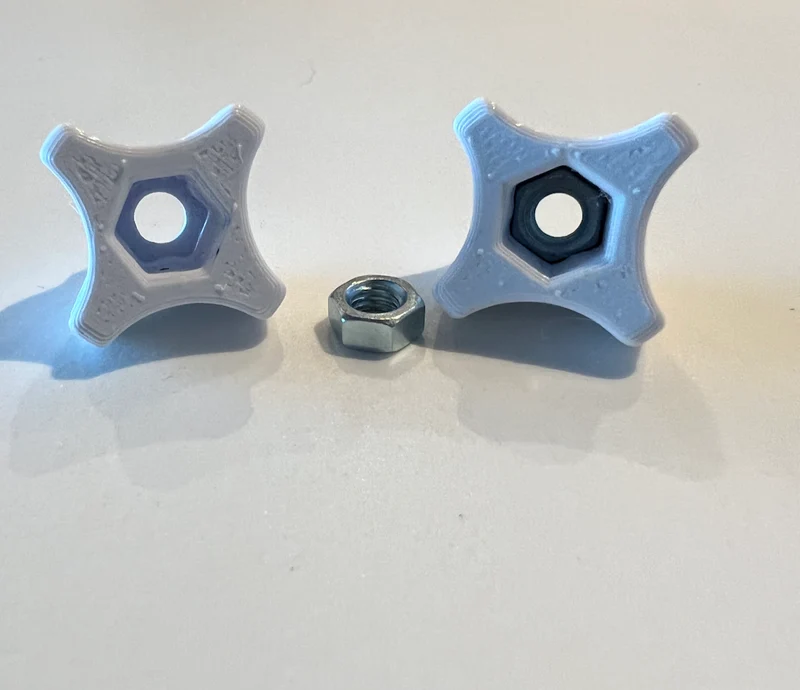

Три (3) шестигранные гайки M5.
Цветовые Схемы

На самом дел�� вы можете делать здесь все, что захотите, но вот несколько идей, основанных на моих прототипах. Посмотрите загруженные фотографии цветовых экспериментов со старым дизайном.

Двухцветный

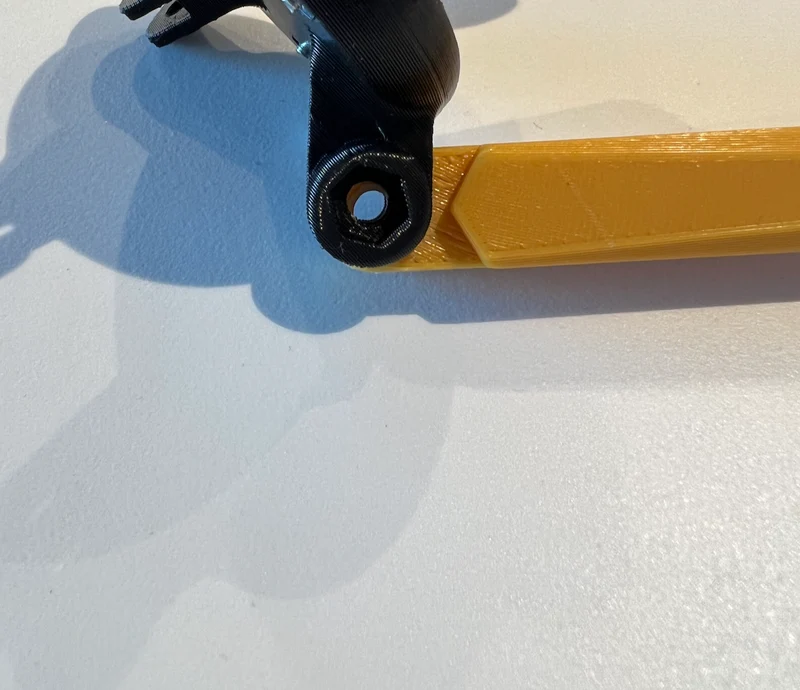

Доминирующие цвета: ноги (1ab), бедра (2), шея (3), шарнирное соединение (5), MagFace (7a) или основание рамы (7b), замок рамы (7b).
Акцентные цвета: ручка (4), винт шарового шарнира (6) и винт рамы (7b).
Логотипы

например, компании, спортивные команды, флаги

Учитывайте, сколько цветов используется и какую площадь каждый из них занимает в общем изображении. Обычно есть один или два доминирующих цвета, а затем несколько акцентных цветов. Вы даже можете выбрать разные цвета для винтов и гаек.

Доминирующие цвета: ноги, шея, бедра, основа рамы, замок рамы.
Акцентные цвета: бедро, ручка, винт шарового шарнира, винт рамы, металлические винты.

См. пример фотографии футболки McDavid команды «Эдмонтон Ойлерз» со старым прототипом, который я сделал для друга. Мне повезло с этим логотипом из-за конструкции нефтяной вышки и оранжевого вида капли масла, создаваемого шаровым шарниром.

Распечатайте один и отдайте нуждающемуся!

Настройка зажима
Параметрический

Используя DoomScroller Parametric Clamp.f3d, вы можете настроить зажим в зависимости от размера вашего устройства. Fusion360 бесплатен для личного использования.

Как изменить параметры (см. скриншоты):

После установки откройте файл DoomScroller Parametric Clamp.f3d.
Перейдите в «Тело» > «Изменить» > «Изменить параметры».
Измените параметр deviceWidth.
Измените параметр deviceDepth.
(необязательно) Измените параметр deviceHeight. Просто
