WiFree Copter, .... Rasp.Pi учится летать на Android......

WiFree Вертолет

www.open-DIY-projects.com / https://youtu.be/A6Zq8fR1DmM

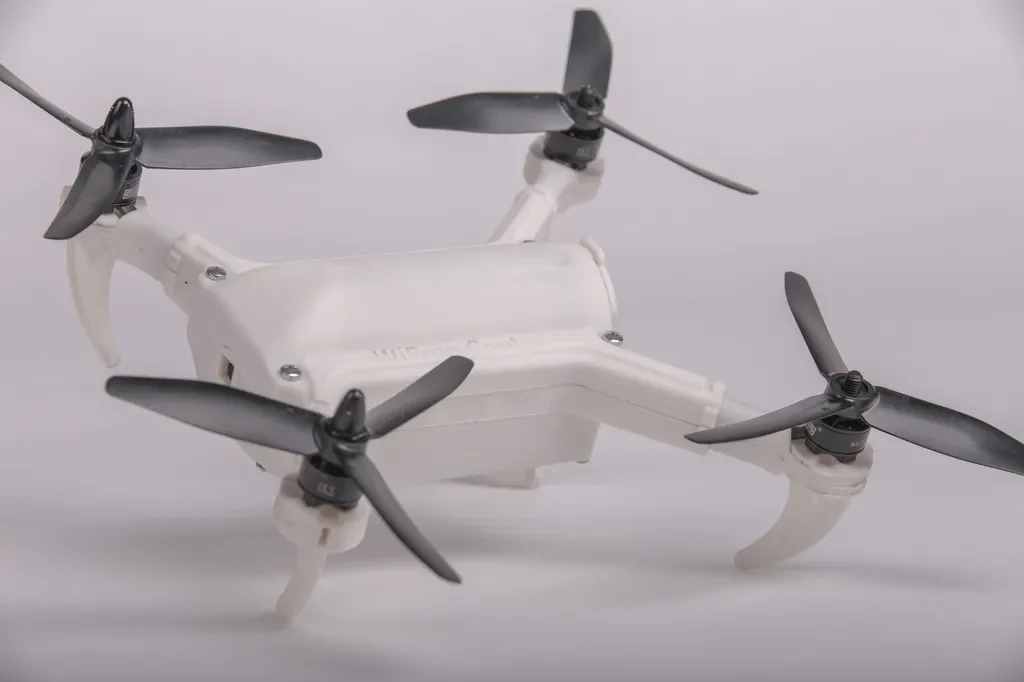

Описание в нескольких словах: WiFree Copter — это 100% коптер, напечатанный на 3D-принтере, с Raspbeery Zero и небольшим полетным контроллером внутри, управляемым WiFe, вкл. Прямая трансляция со смартфона Android. на основе DIY!

Вот проект WiFree: http://open-diy-projects.com/wifree-copter/

Вот приложение для Android: http://open-diy-projects.com/topic/die-android-app/

Вот ОБРАЗ для Rasp: http://open-diy-projects.com/topic/raspberry-pi-image-installation-und-verkabelung

Техническая информация:

WiFree Вертолет

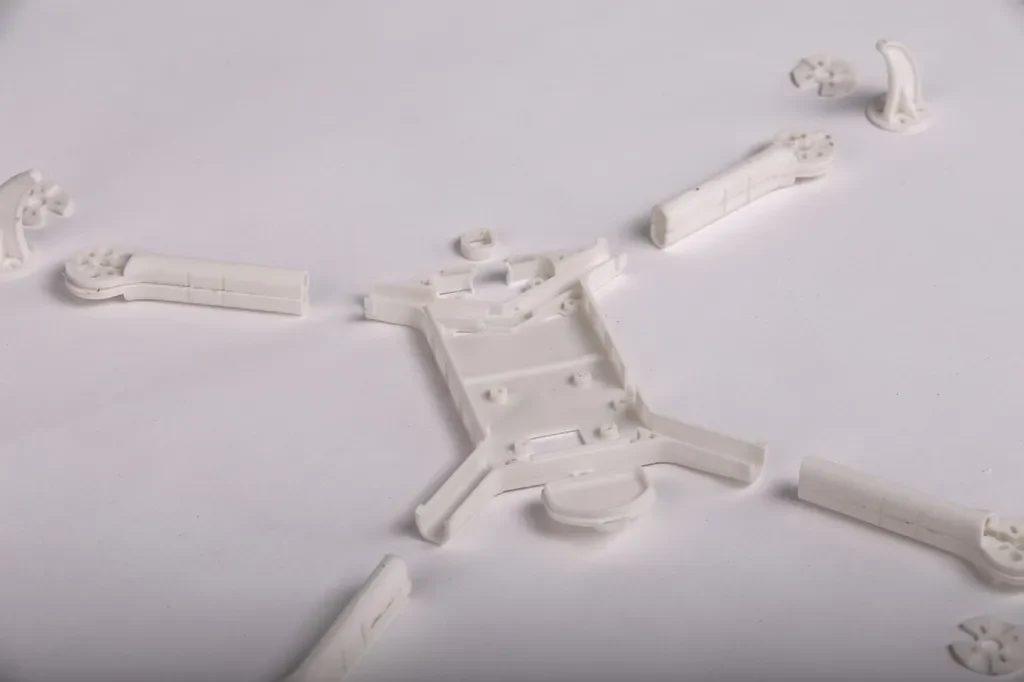

— Каркас из 100% высокотемпературного PLA, напечатанного на 3D-принтере.

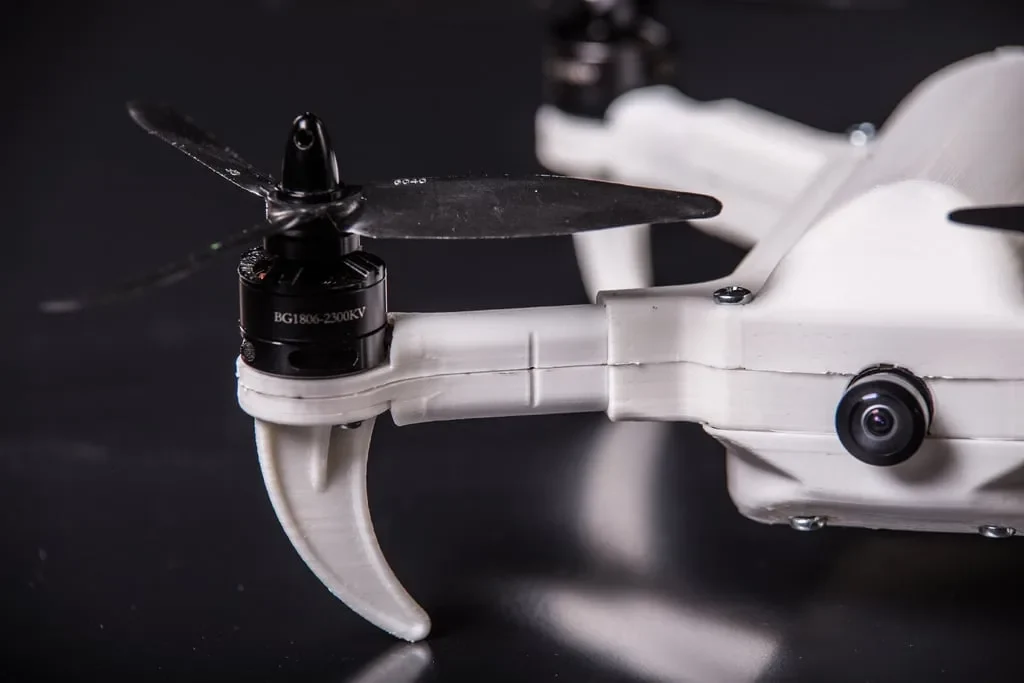

— Двигатели Eachine BG1306 3100KV

— ESC BLHeli20A OneShot 125 OPTO 2-4с

— гребной винт 5" например 3х5х4

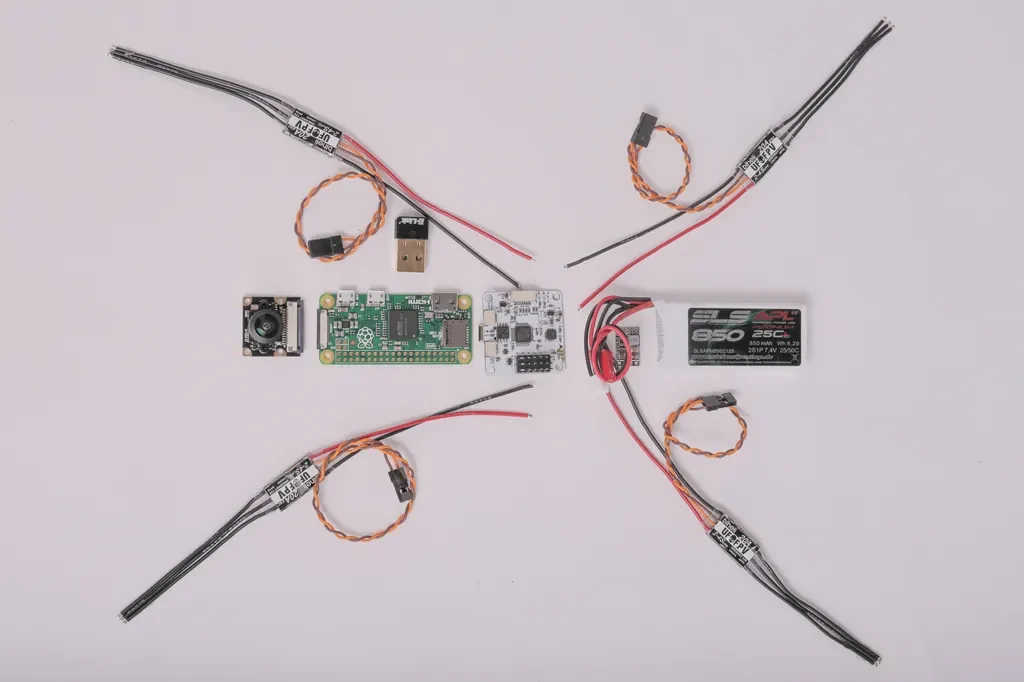

— ФЛайтконтроллер CC3D (или Naze32....)

— Raspberry Zero или Raspberry A+ или B+ (Рамка разработана для всех!)

— Raspberry Cam (все версии)

— мин. ключ WLAN

— Преобразователь постоянного/постоянного тока 5 В (для Flightcontroller и Rasp.)

— Аккумулятор 2S/850 мАч

— Вес без аккумулятора 238 г (Вес с аккуму��ятором 290 г (SLS 850 мАч 2S))

Время полета около 8 минут!

Введение:

Мы часто слышим: «Я хочу построить скважинный коптер, что мне для этого нужно и сколько это стоит?»

Наш опыт показывает, что самодельный коптер со всеми принадлежностями, такими как пульт дистанционного управления, приемник, камера и т. д., требует много времени, а также немалых денег. постр��ить коптер, как правило, очень сложное дело. Однако готовый, более дешевый игрушечный вертолет не имеет ничего общего с моделью и обучающим эффектом. Такое заканчивается, но обычно через короткое время, как дорогой ресурс, выбрасываемый в отходы.

WiFree Copter — лучшее доказательство того, что идея открытого DIY может быть реализована!

Здесь мы бы позволили энтузиастам технологий построить новый коптер, который управляется с помощью смартфона. Особенностью является то, что у нас также есть прямая трансляция WiFe на экране смартфона!

Здесь объединены все технологии — от 3D-печати, электротехники, Rasperry Pi и приложения для смартфона до управления коптером.

Идея, лежащая в основе этого, заключается в модульной базовой концепции, мы хотим, чтобы молодые люди, энтузиасты технологий, новички в использовании вертолетов, студенты и школы, работающие с различными технологиями, могли весело работать и учиться. Поэтому вся техническая информация, чертежи, данные для печати, список источников и описание. Наш дискуссионный форум — это площадка для идей, вопросов и предложений, здесь мы приветствуем любую активную поддержку!

В качестве полетных контроллеров могут быть использованы популярные полетные контроллеры, поскольку они уже установлены в различных коптернах: Naze32, CC3D или Flip32. Контроллер получает управляющие сигналы от Raperry и регулирует стабилизацию различных режимов полета и коптера.

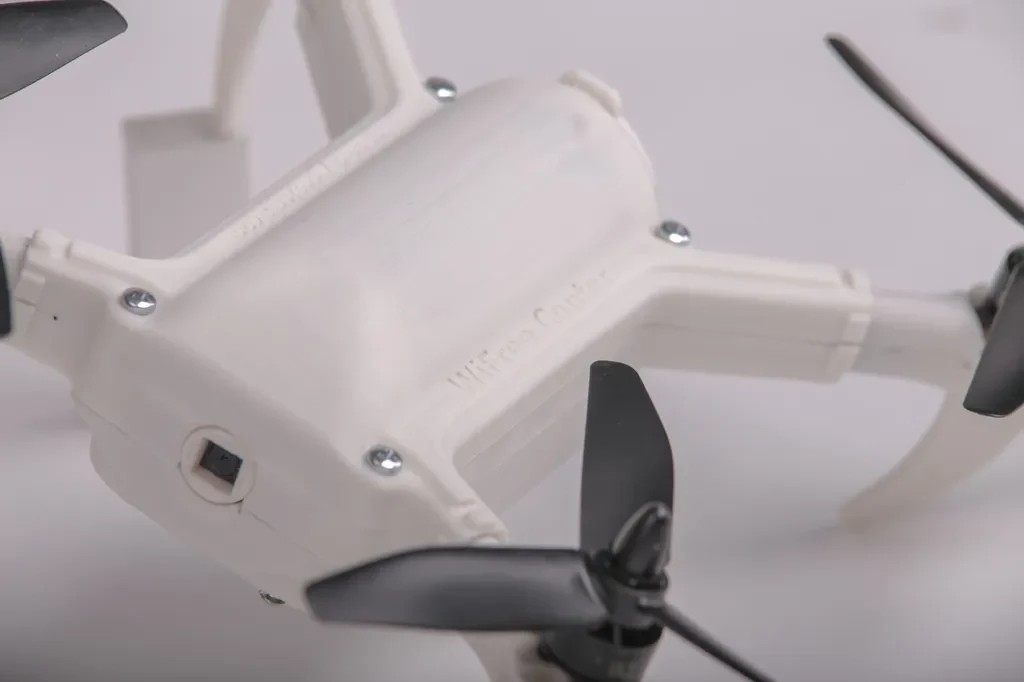

Механика и корпус, напечатанный на 3D-принтере, полностью закрыты — таким образом, электроника внутри защищена. При этом каждую часть рамы можно заменить в ближайшее время, не решая только пайку или соединение! В качестве нити мы ориентируемся на устойчивый к высоким температурам PLA HT.

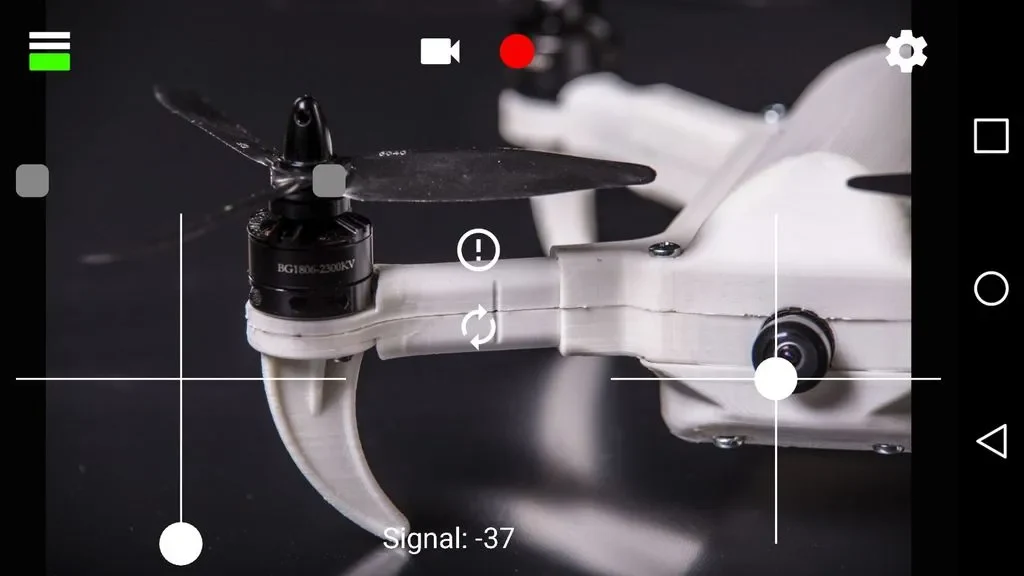

Приложение для смартфона и операционная система Rasperrys позволяют управлять всеми осями коптеров и транслировать Live-FPV с коптеров.

В Rasperry на SD-карте специально запрограммирована операционная система на базе Linux, которая автоматически соединяет WiFi-соединение смартфона с электроникой, а изображение с камеры обрабатывается, оцифровывается и передается через сигнал WiFi.

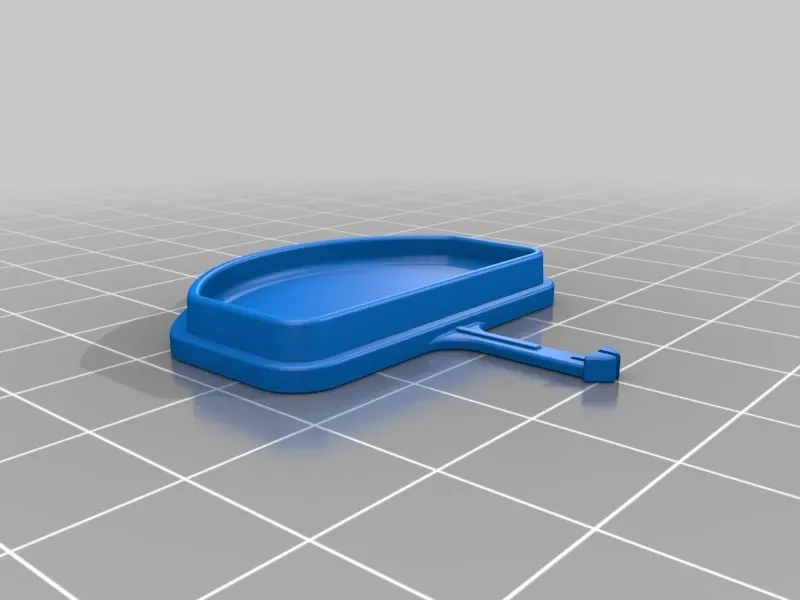

Настройки печати

Бренд принтера:

РепРэп

Принтер:

Дремель

Плоты:

Не имеет значения

Поддерживает:

Не имеет значения

Разрешение:

0,1 мм

Заполнение:

нет
