Проект JAWA-ČZ KÝVAČKA 250/353.02 — ДЕТАЛЬ № 8 — Переднее крыло + сиденье od autora Jawarmaniak | Создайте и создайте модель STL | Printables.com

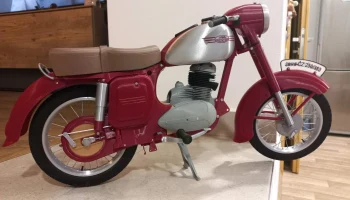

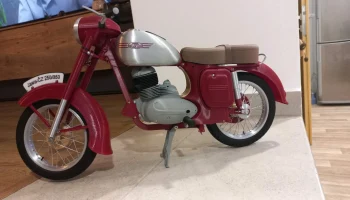

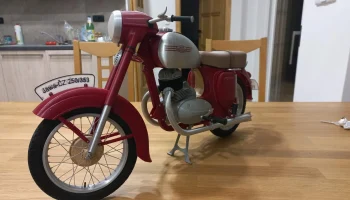

Как обычно, модель состоит из больших частей, но также и из очень маленьких, поэтому обратите внимание на описание и прилагаемые изображения. Как обычно, будьте предельно осторожны во время самой сборки и работайте медленно и осторожно.
Если вам удалось повредить или сломать какую-то деталь, несмотря на повышенную осторожность, следует «приварить» ее паяльником, а не приклеивать суперклеем.

На сегодня я подготовил для вас переднее крыло, сиденье, выхлопные трубы и некоторые мелкие детали. Перед каждым склеиванием постарайтесь собрать все детали вместе и убедиться, что все детали подходят друг к другу.

Если вам нужно больше фотографий для лучшего понимания, вы можете увидеть здесь:

https://www.rajce.idnes.cz/jawarmaniak/album/jawa-tisk

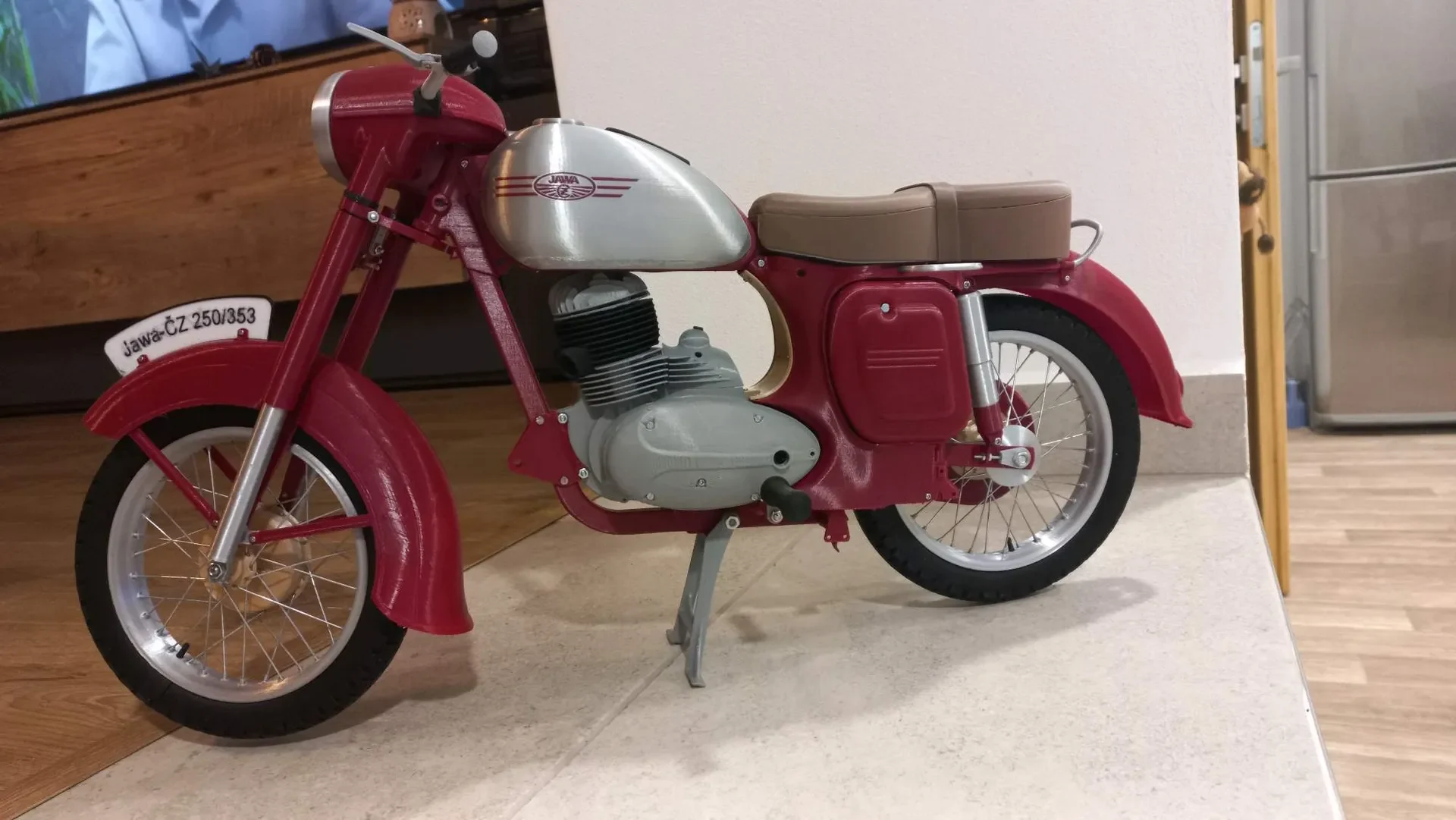

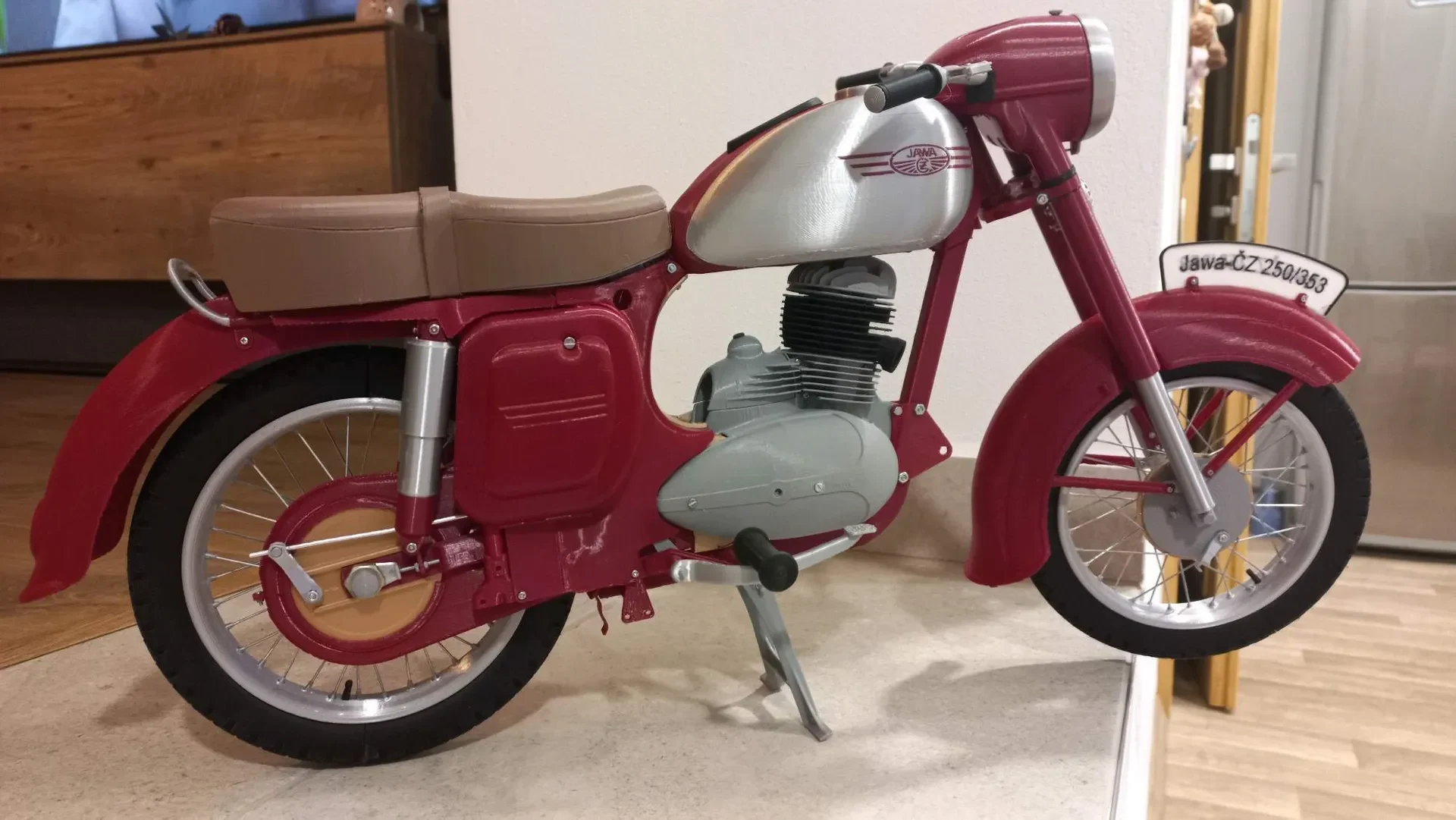

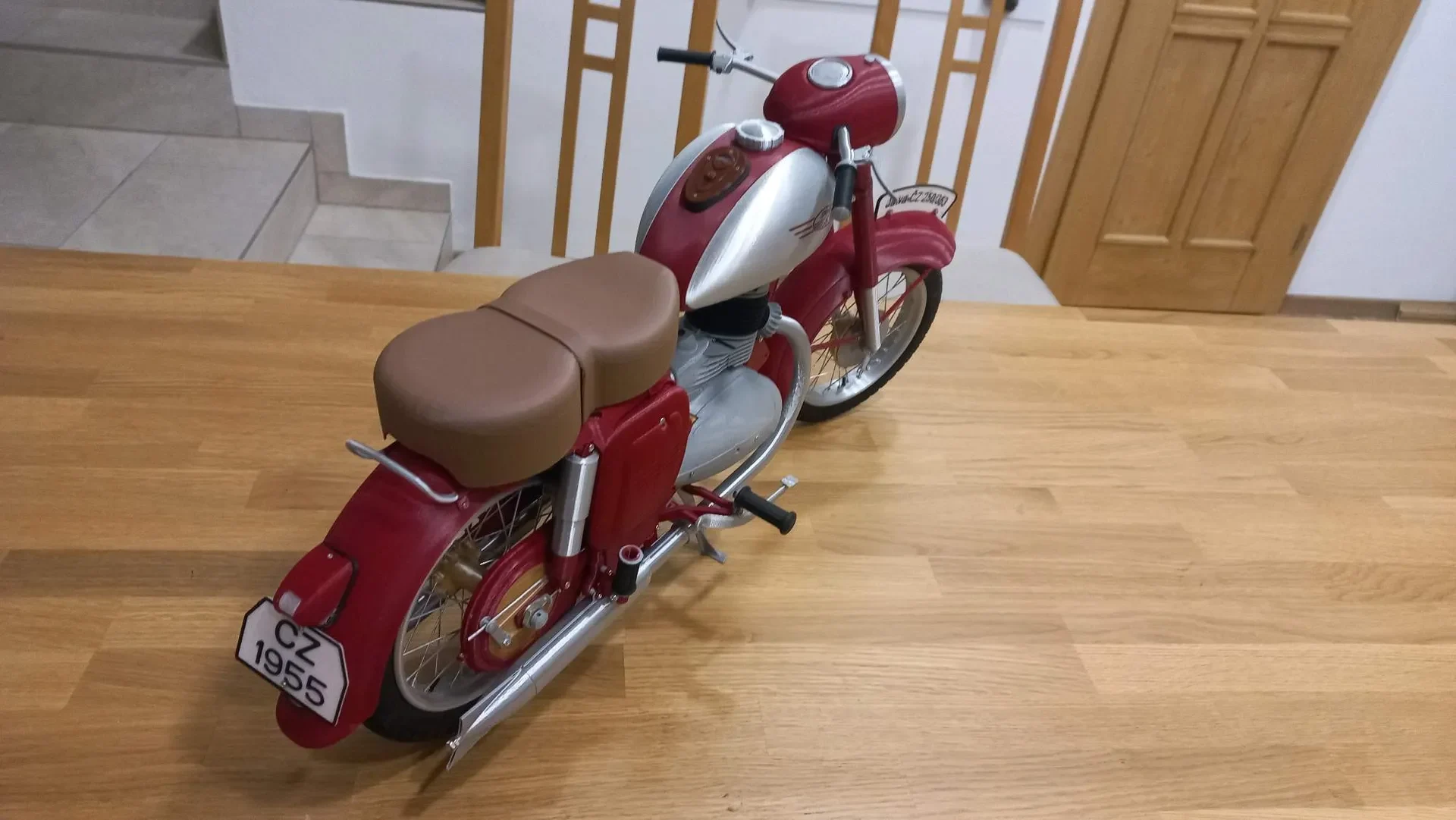

сначала мы начали с боковых коробок

Инструкция по печати:

tool_box_body — 1 шт., красный PLA, 100% заполнение, слой 0,15-0,2.
tool_box_door — 1 шт., красный PLA, заполнение 100%, слой 0,15-0,2.
Battery_box_body — 1 шт., красный PLA, 100% заполнение, слой 0,15-0,2.
Battery_box_door — 1 шт., красный PLA, заполнение 100%, слой 0,15-0,2.
Battery_holder — 1 шт., PLA белый, заполнение 100%, 0,15-0,2
Battery_holder_2 — 1 шт., PLA серый, заполнение 100%, слой 0,15-0,2.

Инструкция по сборке:

Обе коробочки комплектуйте проволокой диаметром 1 мм и длиной 37 мм.
Вверните винт М2-16 в корпус батареи_бокса изнутри.
Вставьте в аккумулятор_держатель провод диаметром 1 мм и длиной 15 мм. Затем зацепите его в отверстие в Battery_box_body. Наденьте верхнюю проушину на винт М2.
Вставьте аккумулятор_держатель_2 и закрепите его гайкой М2.
Каждую коробку установите на место и прикрутите 3 винта M1,6-3.
Вы можете нарисовать логотип на держателе батареи красной ручкой в соответствии с рисунком.

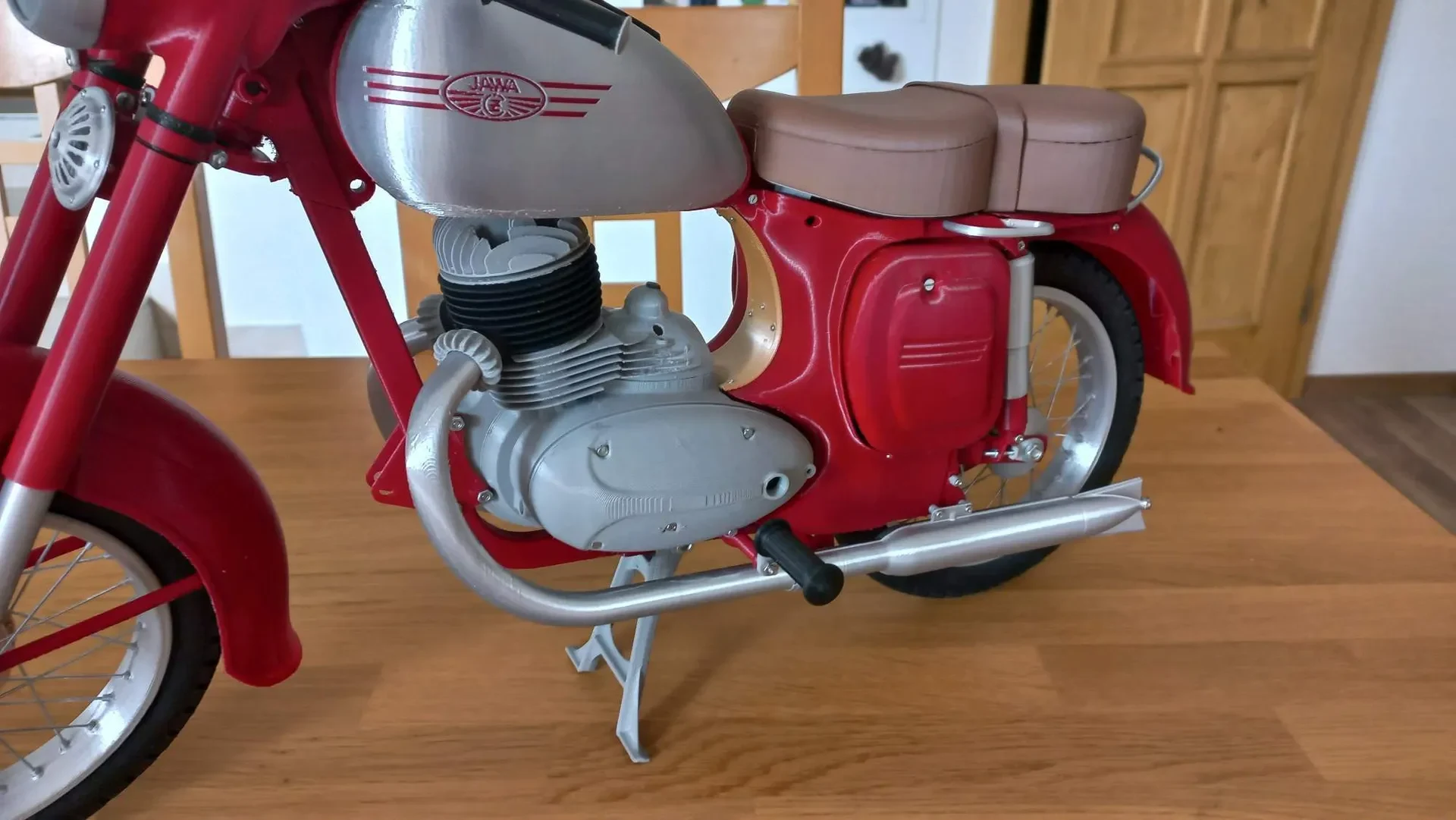

во-вторых, продолжаем работу с передними подножками

Инструкция по печати:

left_footrest_tube — 1 шт., красный PLA, заполнение 30%, слой 0,15-0,2.
right_footrest_tube — 1 шт., красный PLA, заполнение 30%, слой 0,15-0,2.
front_footrest_holder — 2 шт., PLA серый, заполнение 40%, слой 0,15-0,2.
front_footrest_rubber — 2 шт., черный PLA/TPU, заполнение 20%, слой 0,15-0,2.
тормозная_педаль_холдер — 1 шт., красный PLA, заполнение 30%, 0,15-0,2
тормоз_педаль — 1 шт., хром PLA, 100% заполнение, слой 0,15-0,2.
front_brake_rod_catch — 1 шт., PLA серый, 100% заполнение, слой 0,15-0,2.
Rear_brake_rod_catch — 1 шт., PLA серый, 100% заполнение, слой 0,15-0,2.
тормоз_род_гайка — 1 шт., PLA серый, заполнение 100%, слой 0,15-0,2.
Лубрикатор — 1 шт, PLA серый, заполнение 100%, слой 0,15. (см. часть №7)

Инструкция по сборке:

Приклейте тройной стержень M3-14 к левой трубке подставки для ног и трубке подставки для правой ноги.
Приклейте тройные стержни М3-33 к резине front_footrest_rubber.
Соберите резиновые узлы передних подножек с держателями передних подножек и гайками M3.
Соберите педаль тормоза винтом М2,5-5 согласно рисунку. Вам понадобится смазка для печати из 7-й части.
Установите левую трубку подножки в сборе с передней подставкой для ног на велосипеде. Вам понадобится винт М1,4-3 с гайкой и гайка М3 с прокладкой. Смотрите картинку. При желании трубку левой подставки для ног можно закрепить клеем.

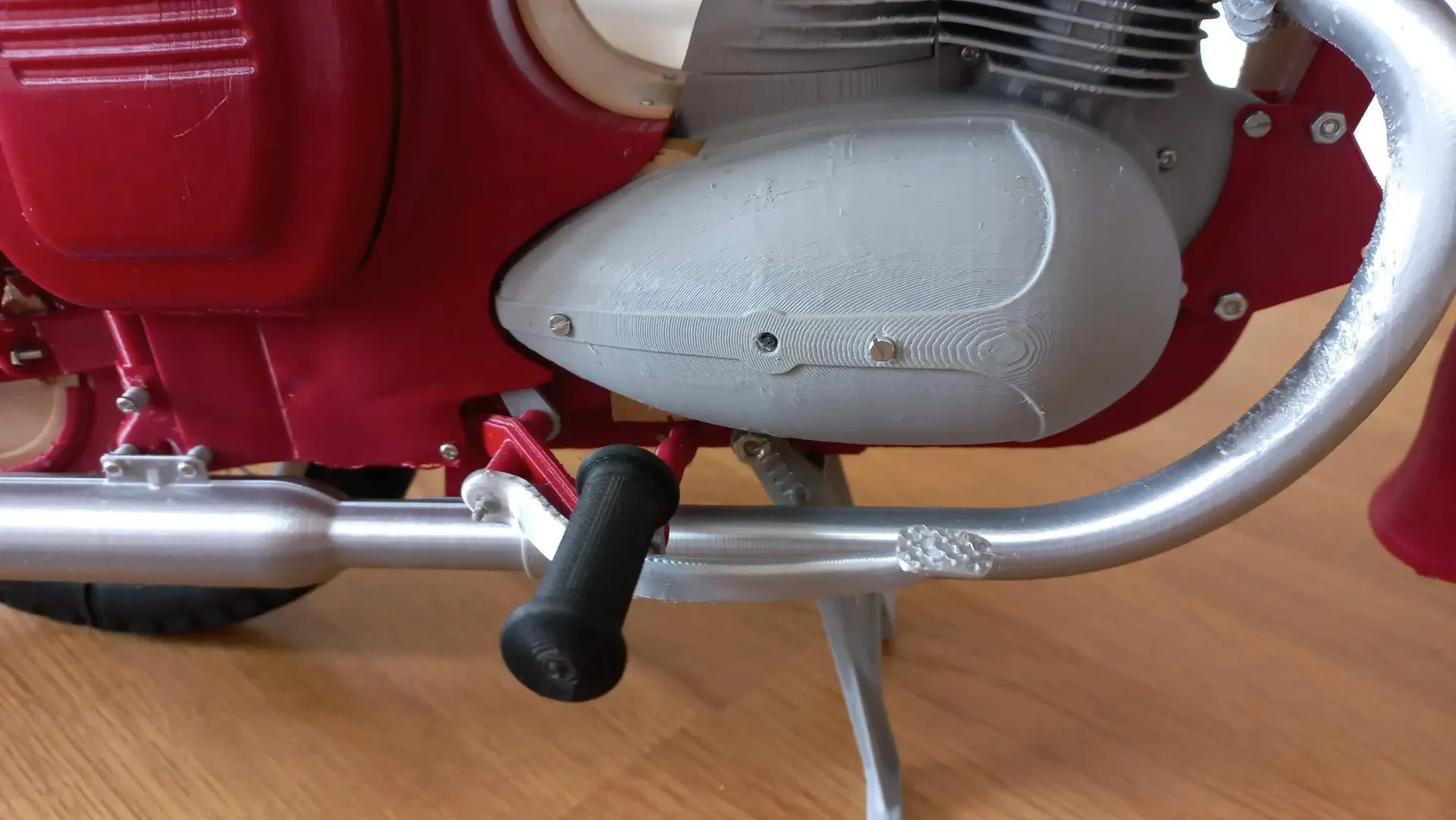

Установите трубку правой подножки в ��боре с передней подставкой для ног и педалью тормоза на велосипеде. Отрежьте винт М2-5 с гайкой, винт М1,4-3 с гайкой и гайку М3 с прокладкой. При желании правую трубку подставки для ног можно закрепить клеем.
Установите задний_тормозной_стержень_защелку в рычаг заднего тормоза.
Тормозную тягу сделайте из проволоки диаметром 2 мм. Вам понадобится кусок длиной 145 мм. Зацепите стержень за проушину front_brake_rod_catch и протяните его через задний_brake_rod_catch.
Наконец вставьте тормозную гайку на стержень. При желании можно закрепить клеем.

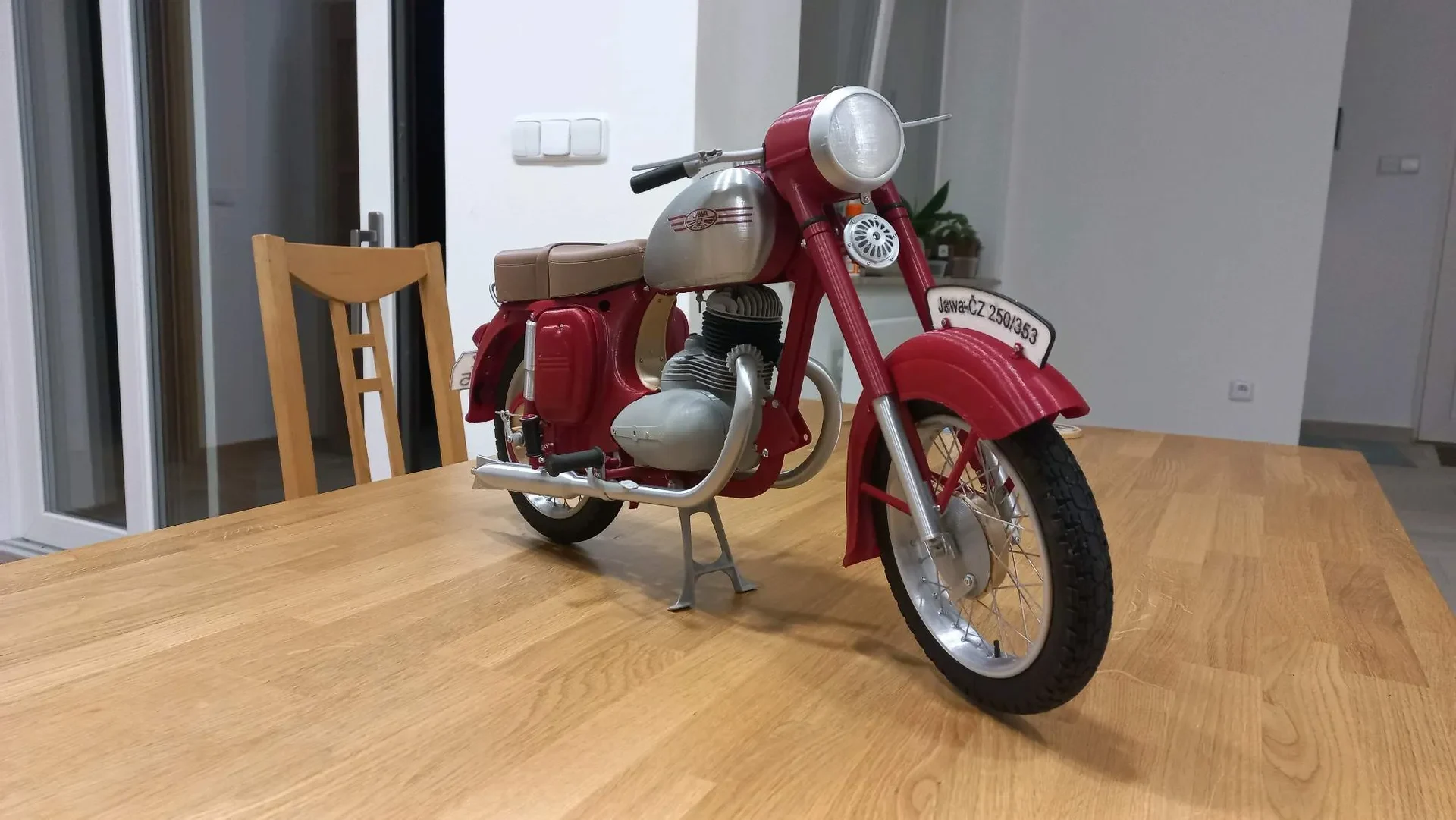

на третьем месте мы можем сделать фару

Инструкция по печати:

зеркало — 1 шт., хром PLA, заполнение 100%, слой 0,15-0,2.
headlight_ring — 1 шт., хром PLA, 100% заполнение, слой 0,15-0,2.

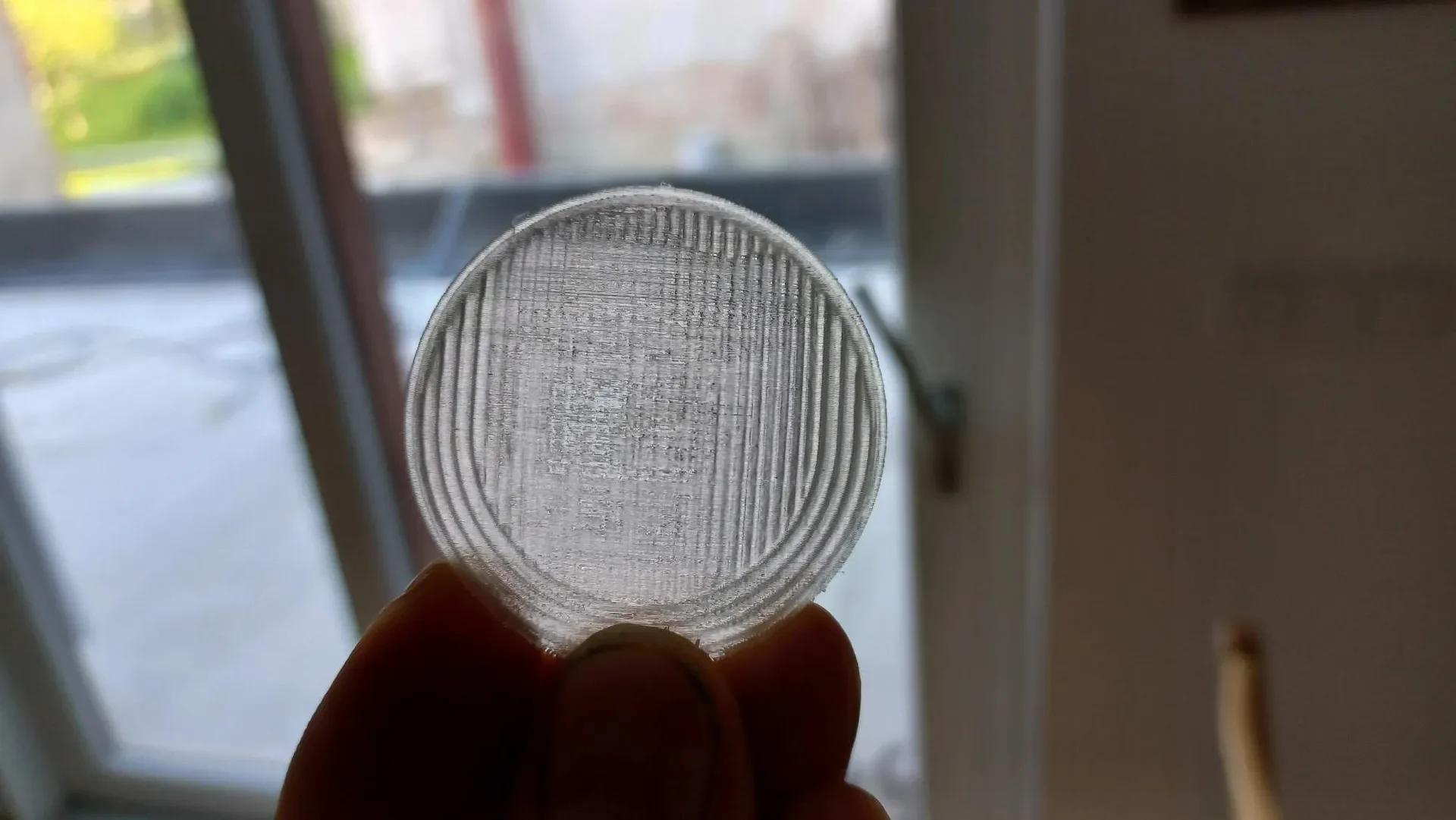

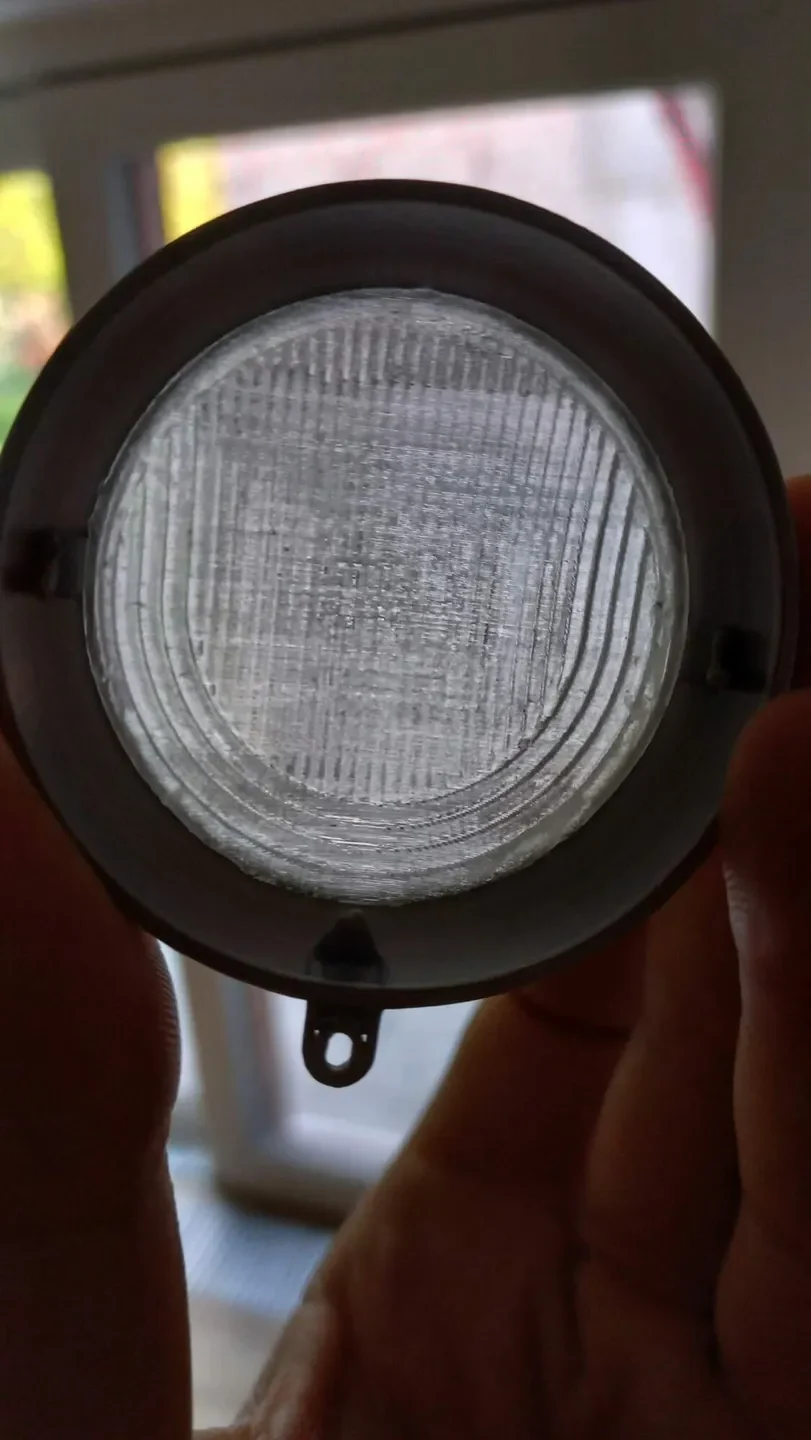

headlight_glass — 1 шт., кристально чистый PLA, 100% заполнение, слой 0,15-0,2.

Инструкция по сборке:

Приклейте фару_стекло к t
