Проект JAWA-ČZ KÝVAČKA 250/353.02 - ДЕТАЛЬ № 1 - РАМА

Привет

Вот мой самый большой проект. Это полная 3D модель мотоцикла Jawa-ČZ 250/353.02, изготовленного в 1955 году в Чехословакии на экспорт. Создание модели заняло более 6 лет, поскольку у меня не было чертежей и все детали были физически измерены. Есть все детали, ничего не пропущено.

К сожалению, для 3D-печати модель пришлось упростить и добавить множество мелких деталей, которые невозможно было напечатать.

Для печати я выбрал масштаб 1:3,33, чтобы при сборке можно было использовать настоящие болты и гайки.
Поэтому следует рассчитать, что для изготовления вам потребуются метчики М1-М6, которые будут использоваться для создания резьбы в печатаемых деталях. Вам также понадобятся микроотвертки и шестигранные ключи.

Учитывайте, что длина велосипеда будет более 60см!

Эта модель мотоцикла будет доступна в двух версиях.

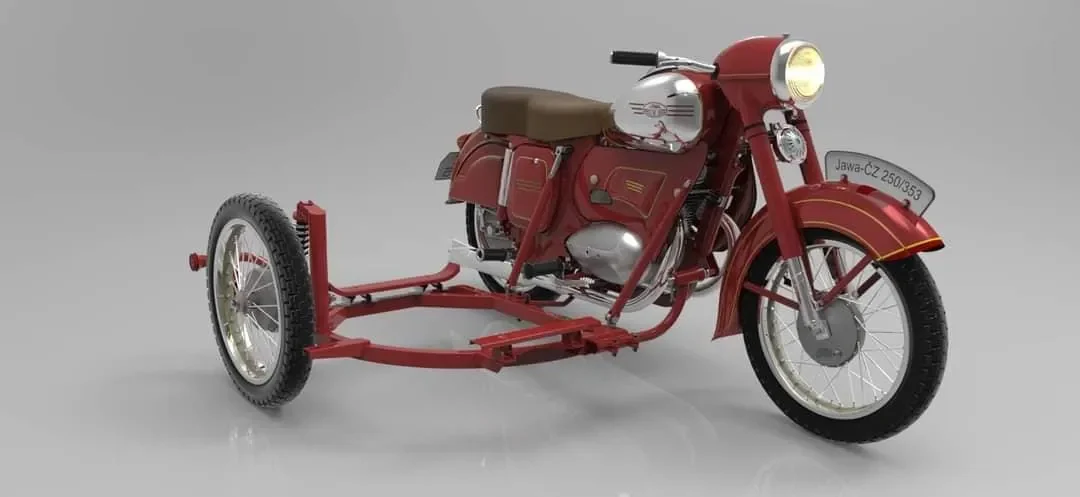

Мотоцикл с коляской Velorex 560 — с зимними чехлами или без них

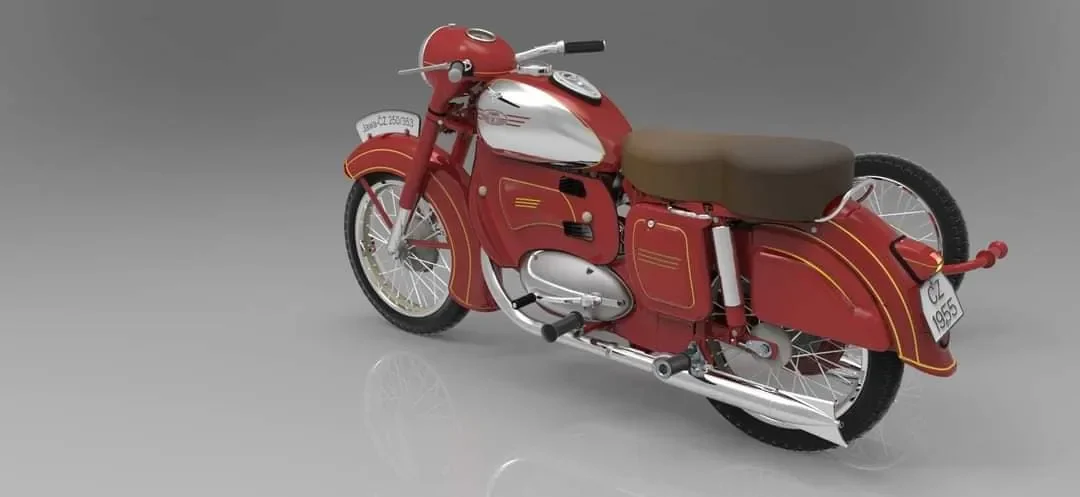

2. Одиночный мотоцикл с основной подставкой. — с/без зимних чехлов

Так как модель слишком полная, буду публиковать модель постепенно с инструкциями по сборке. Поэтому я рекомендую следить за моим профилем для по��учения актуальной информации.
Для получения подробной информации об этой модели вы также можете посетить мой профиль на Grabcad, где вы можете приобрести детали в оригинальном масштабе 1:1, однако не оптимизированные для печати. Смотрите здесь: https://grabcad.com/jawarmaniak-1/models?page=1.

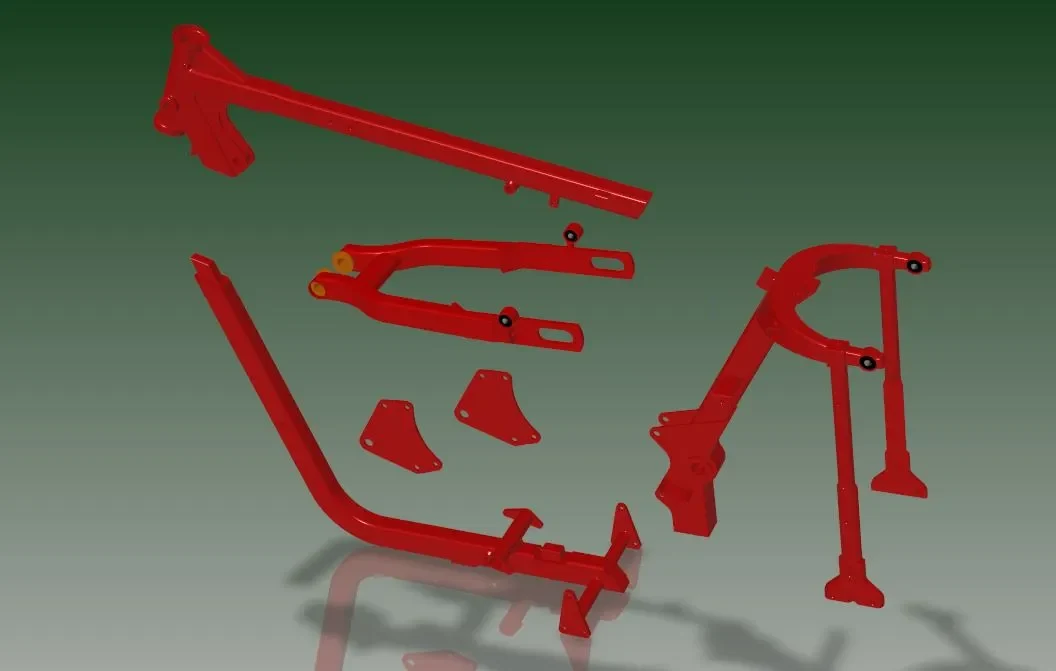

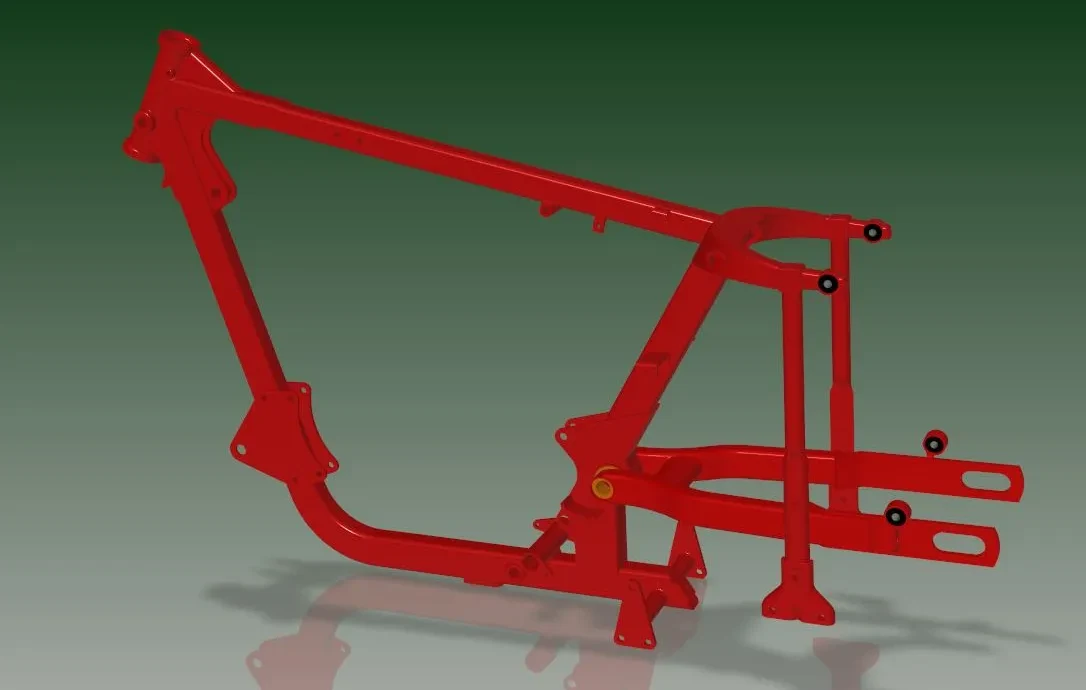

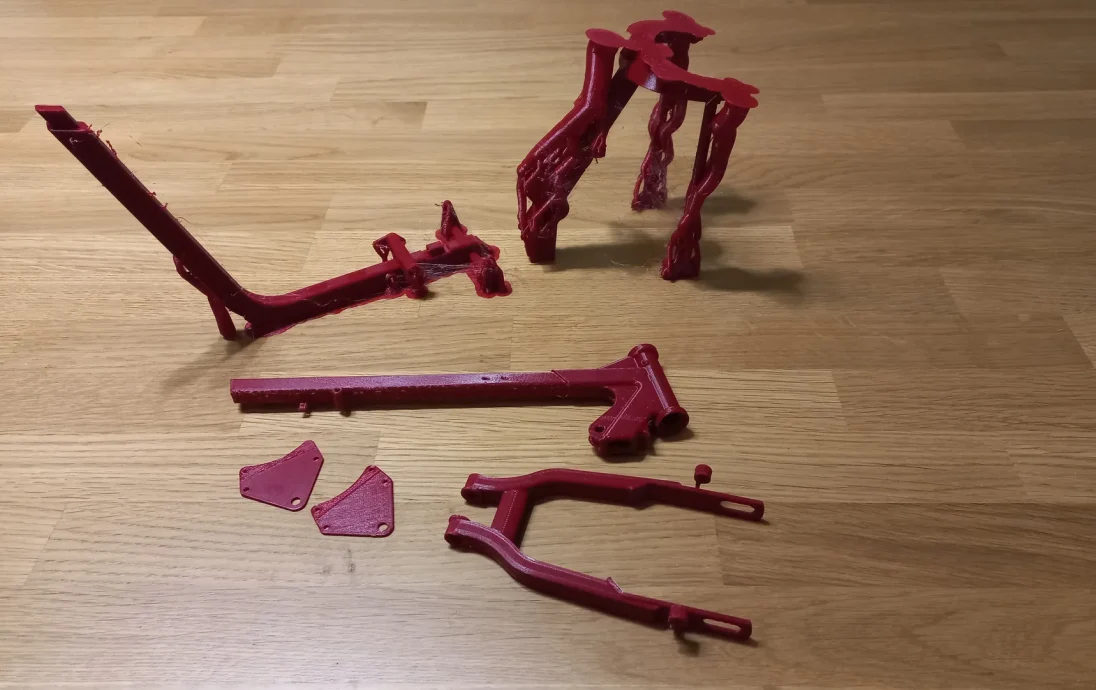

На данный момент я подготовил раму велосипеда с задней вилкой. Рама разрезана на 3 части, так как размер больше стальной пластины Prusa. Для сборки необходимо использовать суперклей.

Опоры нужны.

Я рекомендую выбирать для печати материал PLA. Заполнение 40%, потому что каркас выдержит вес всей модели и важно не разрушиться. Я рекомендую печатать слоями по 0,15 мм, чтобы добиться наилучшего результата и детализации.

Перед печатью вам необходимо выбрать вариант мотоцикла, который вы хотите собрать. Соответственно, необходимо выбирать передние подушки двигателя. Для мотоцикла с коляской выберите передние опоры двигателя с 5 отверстиями. Для одиночного мотоцикла вам понадобятся крепления с 4 отверстиями.

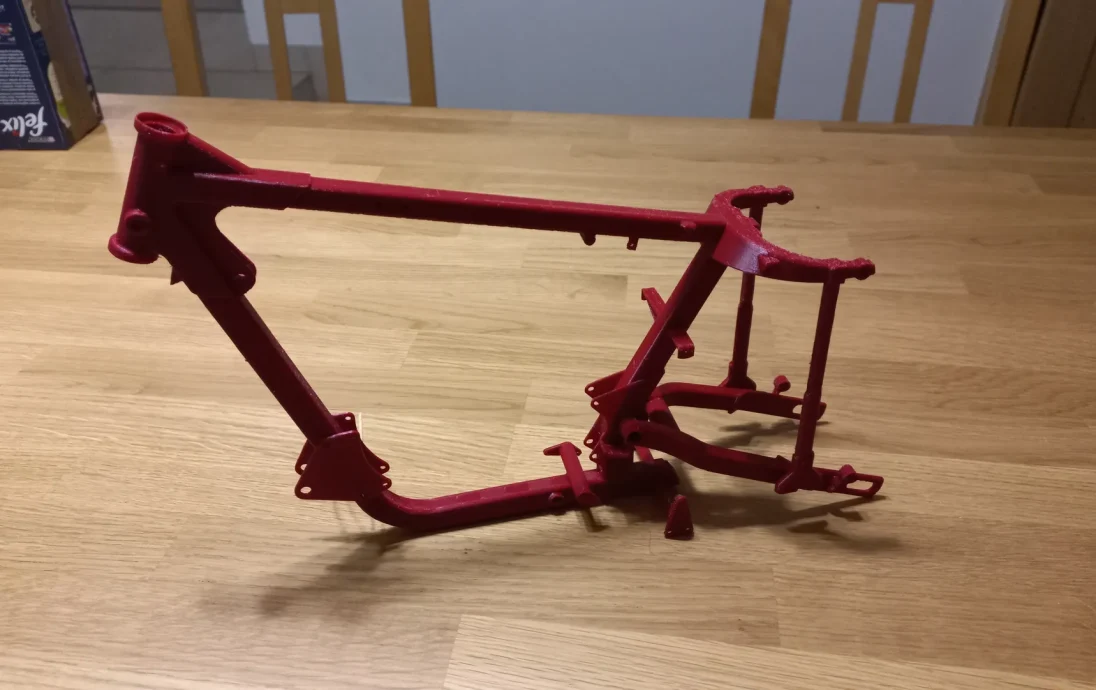

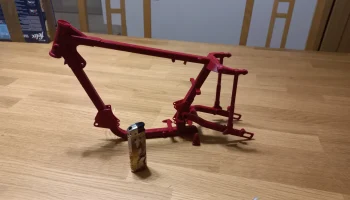

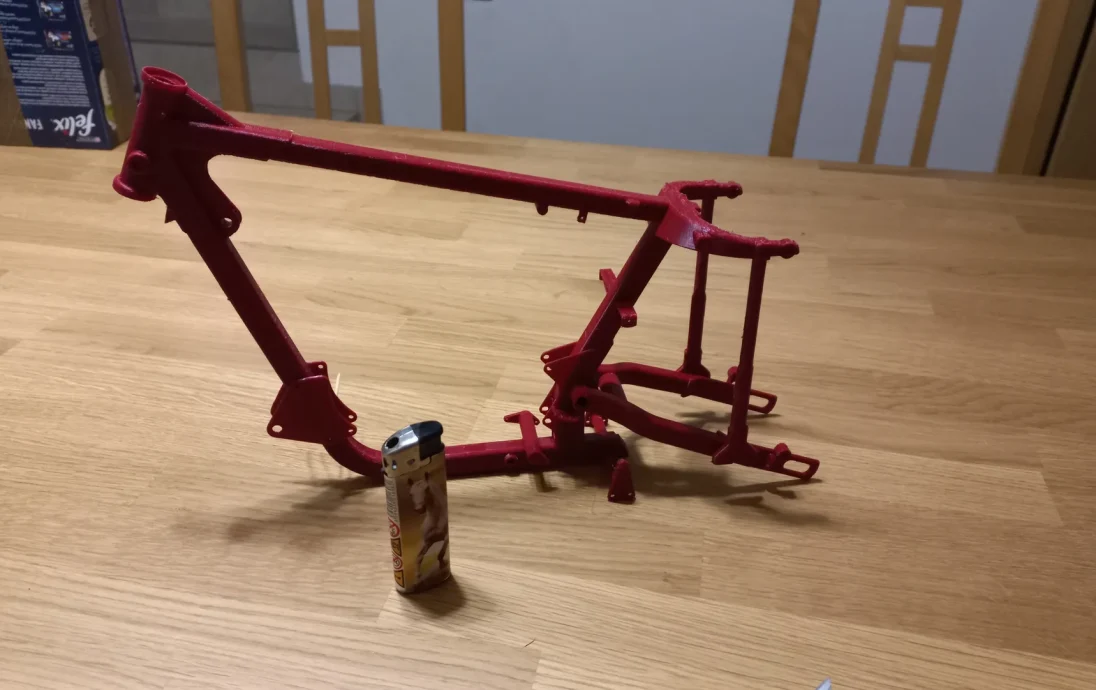

После распечатки все 3 детали рамки склейте в одну деталь суперклеем.

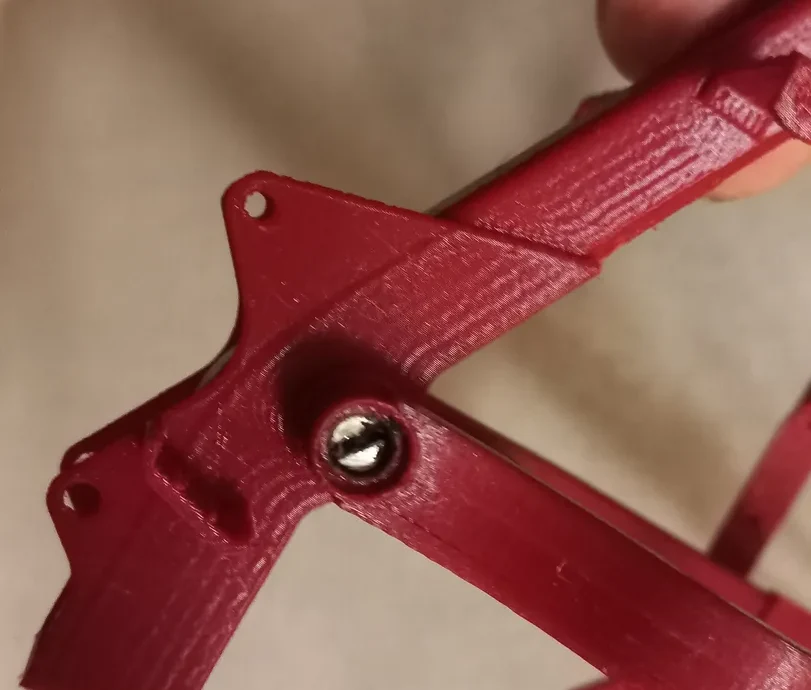

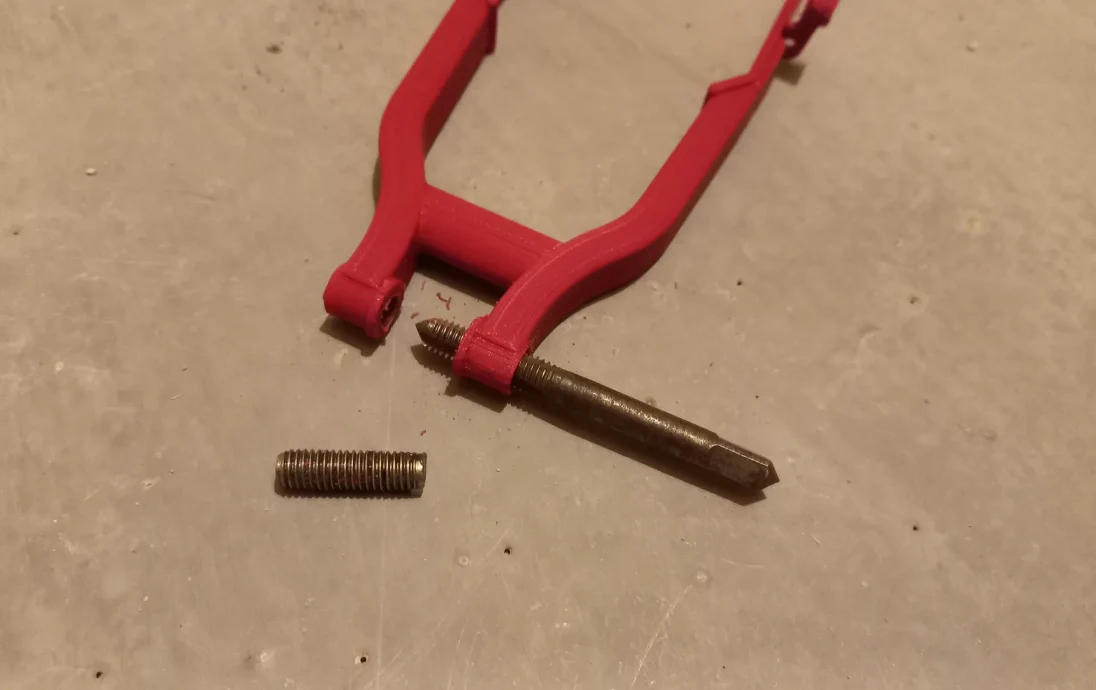

Сделайте заклепку M6 в задней вилк�� и подготовьте стержень с резьбой длиной 30 мм для соединения задней вилки с рамой. Это создает шарнир, вокруг которого может вращаться задняя вилка.

Теперь вы сделали 1-й шаг сборки.

Благодарю вас за интерес к моей модели и желаю приятно провести время. :)

Если вам нужно больше фотографий для лучшего понимания, вы можете увидеть здесь:

https://www.rajce.idnes.cz/jawarmaniak/album/jawa-tisk

Вторая часть доступна здесь: https://www.printables.com/cs/model/751984-project-jawa-cz-kyvacka-25035302-part-no2-engine-c.

Третью часть можно найти здесь: https://www.printables.com/cs/model/766034-project-jawa-cz-kyvacka-25035302-part-no3-front-fo.

Четвертая часть доступна здесь: https://www.printables.com/cs/model/774845-project-jawa-cz-kyvacka-25035302-part-no4-dumpers.

5-я часть доступна здесь: https://www.printables.com/cs/model/797014-project-jawa-cz-kyvacka-25035302-part-no5-under-se.

6-я часть доступна здесь: https://www.printables.com/cs/model/802455-project-jawa-cz-kyvacka-25035302-part-no6-rear-mud

7-я часть доступна здесь: https://www.printables.com/cs/model/810134-project-jawa-cz-kyvacka-25035302-part-no7-wheels

8-я часть доступна здесь: https://www.printables.com/cs/model/843226-project-jawa-cz-kyvacka-25035302-part-no8-front-mu

9-я часть доступна здесь: https://www.printables.com/cs/model/819291-project-jawa-cz-kyvacka-25035302-part-no9-side-box

10-я часть доступна здесь: https://www.printables.com/cs/model/855577-project-jawa-cz-kyvacka-25035302-part-no10-last-on

КОЛЯСКУ VELOREX 560 можно приобрести здесь: https://www.printables.com/cs/model/861669-sidecar-velorex-560.

Прицеп PAV доступен здесь: https://www.printables.com/model/1108824-trailer-pav-40-part-no-1.
