Прицеп ПАВ 40 - деталь №1

Здравствуйте, сегодня я представляю вам продолжение моей самой большой сборки — проект Jawa-ČZ 250/353.02 с коляской.

Велосипед здесь: https://www.printables.com/model/738743-project-jawa-cz-kyvacka-25035302-part-no1-frame.

Коляска здесь: Коляска Velorex 560 od autora Jawarmaniak | Создайте и создайте модель STL | Printables.com

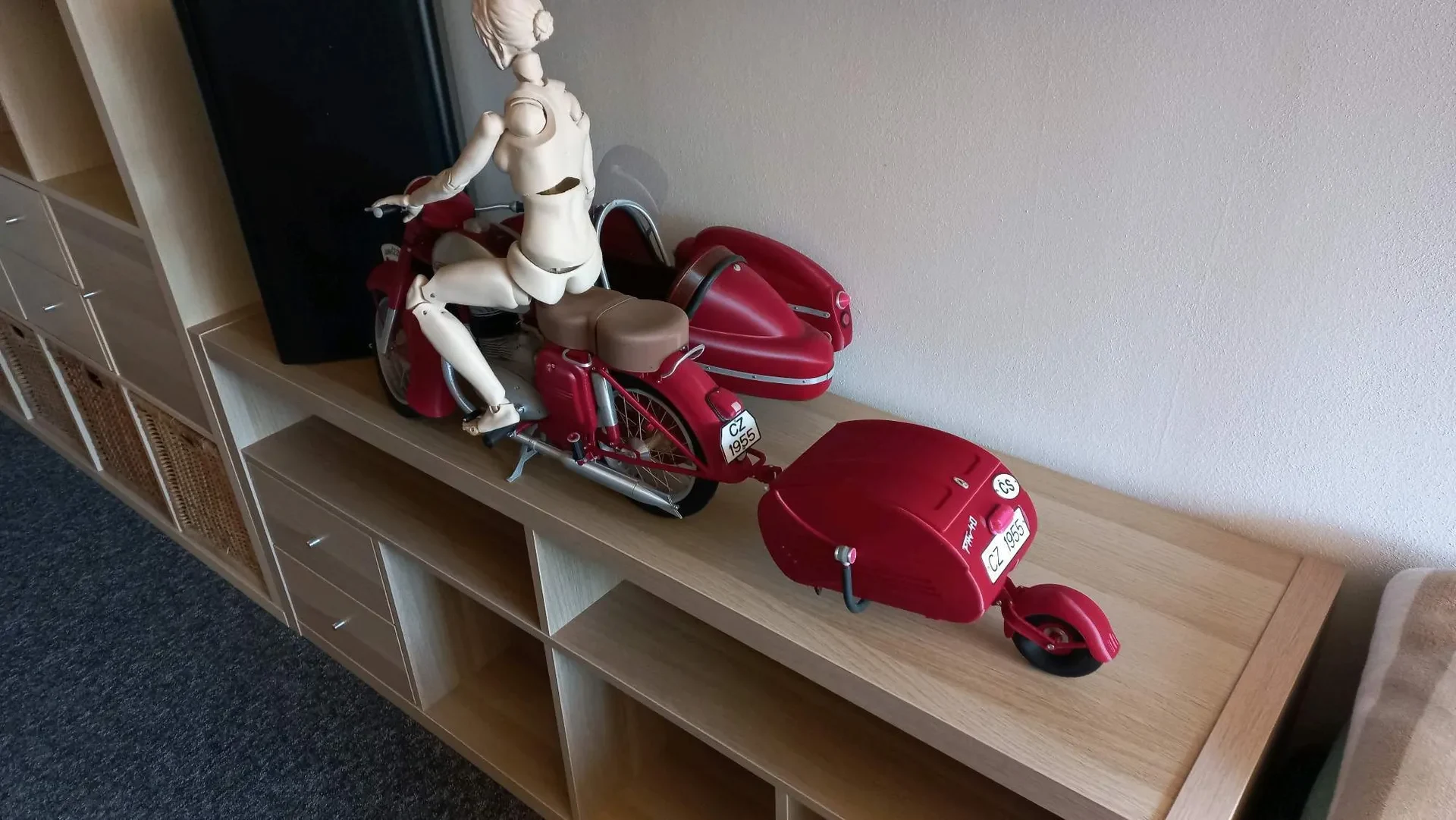

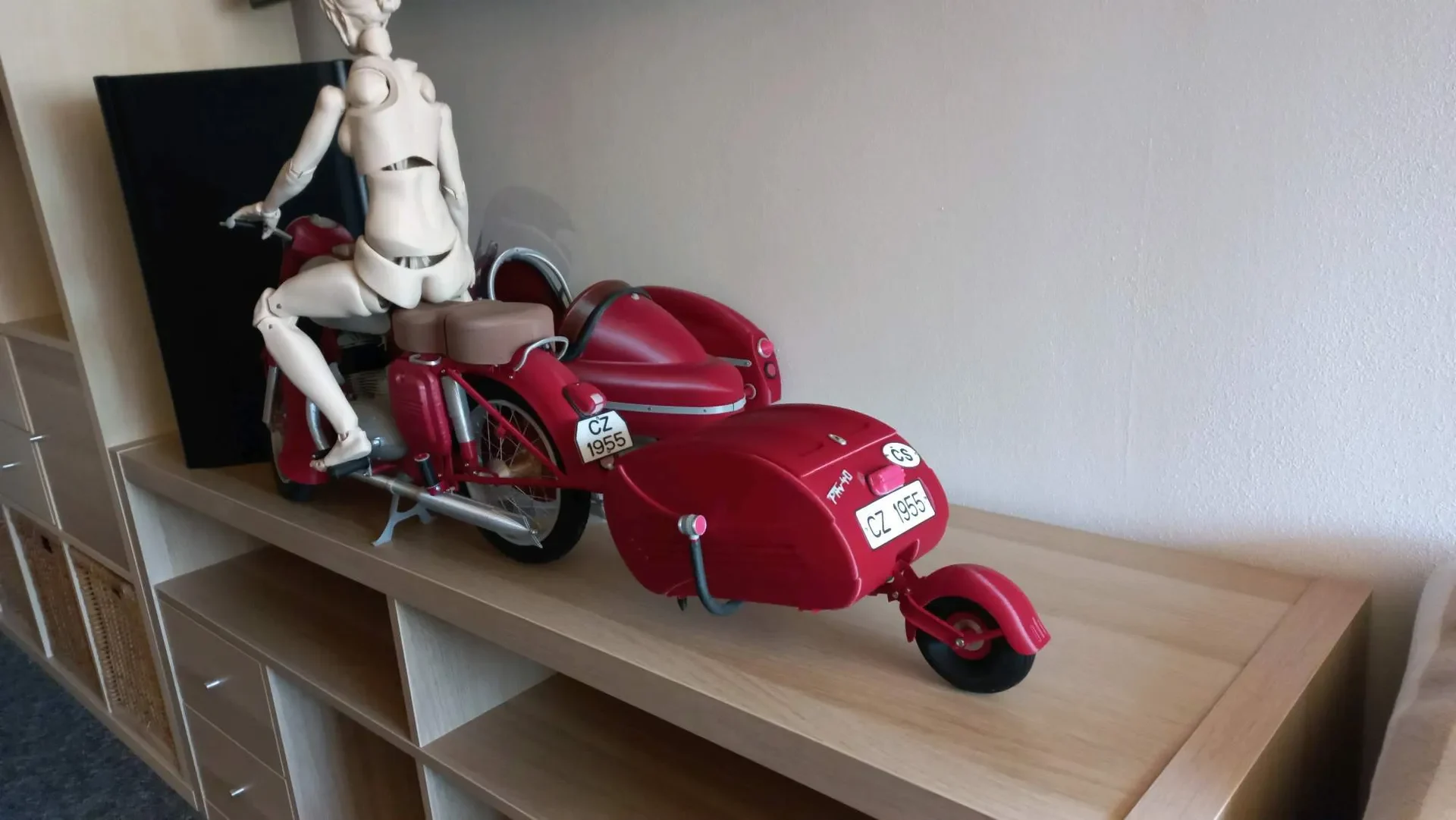

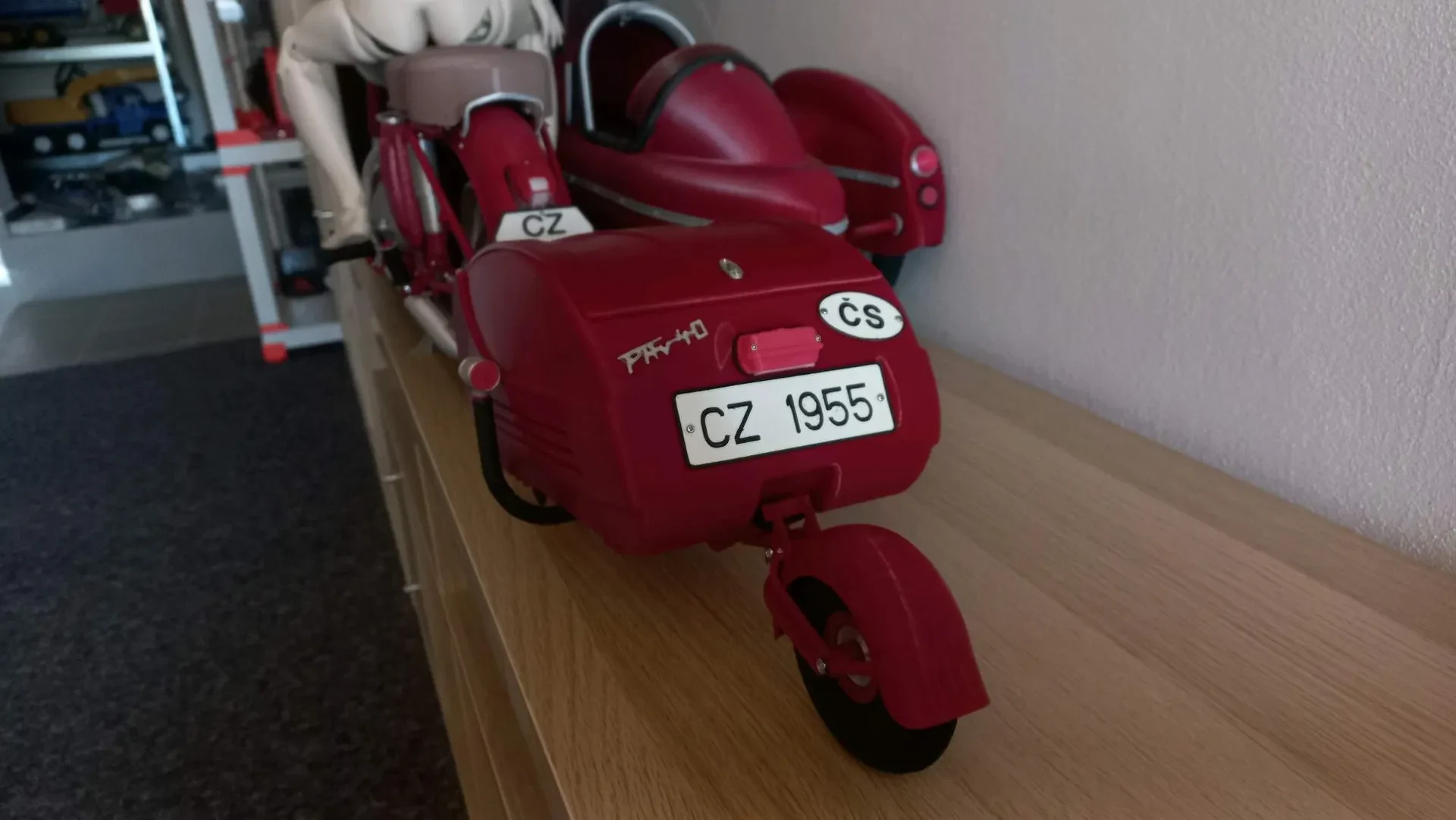

Теперь это прицеп — конкретно модели ПАВ 40. Я выбрал модель 40 вместо модели 41 или 40/b, потому что у нее более простая система подвески колес. В моей модели крышка кузова грузовика откидывается на петлях, как у модели 41. Оригинальная крышка удерживалась на месте двумя кронштейнами из листового металла, которые очень легко сломать. Откидная крышка станет более простым шаблоном для 3D-печати и сборки.

Если вам нужно больше фотографий для лучшего понимания, вы можете увидеть здесь:

https://www.rajce.idnes.cz/jawarmaniak/album/jawa-tisk

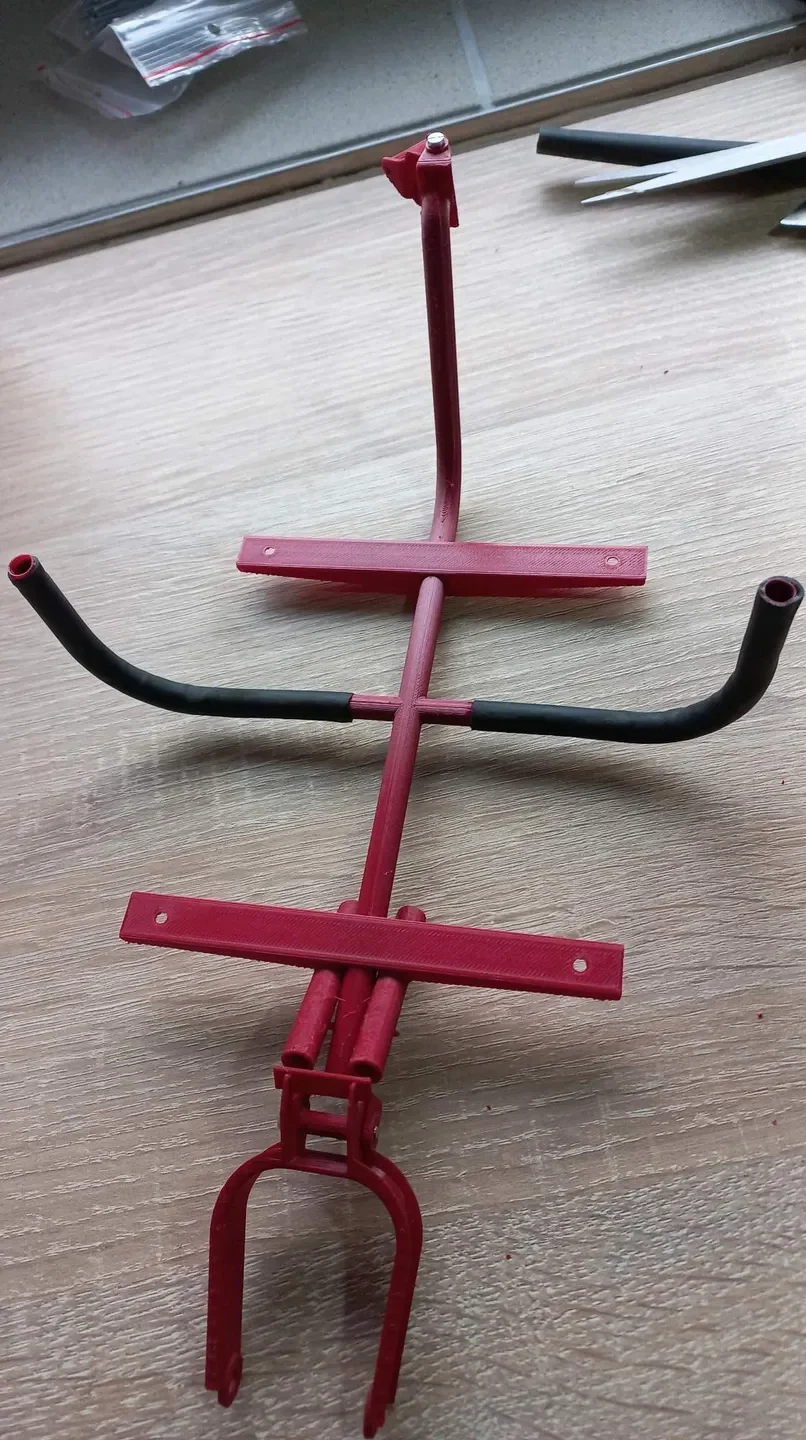

Как обычно, первую часть мы начинаем с основной рамы прицепа.
Инструкция по печати:
towing_device — 1 шт, красный PLA, заполнение 50%, слой 0,15-0,2.
PAV_frame — 1 шт., PLA красный, заполнение 50%, слой 0,15-0,2.
соединительное_соединение — 1 шт., красный PLA, 100% заполнение, слой 0,15-0,2.
вилка качания — 1 шт., PLA красный, заполнение 100%, слой 0,15-0,2.

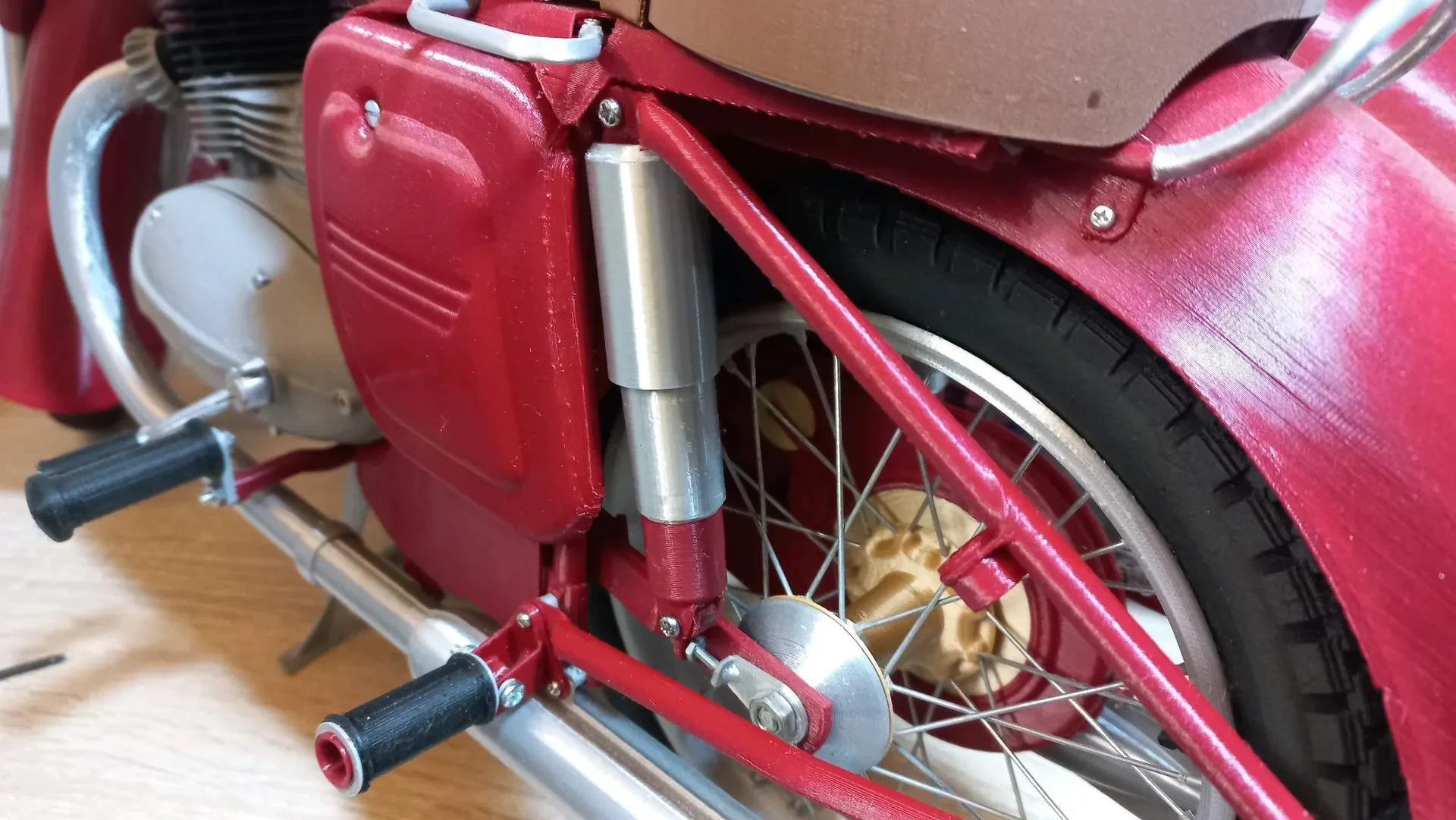

После распечатки деталей необходимо снять верхние болты задних телескопических рычагов и верхние болты задних подножек мотоцикла.

Вставьте буксировочное_устройство и закрепите его винтами. Используйте винты M2-12 мм на задних телескопических амортизаторах и винты M2-10 мм на задних подставках для ног.

Прикрепите соединительное соединение к pav_frame с помощью винта M2,5-20.

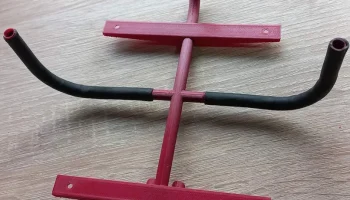

Наденьте электрическую термоусадочную трубку на боковые трубы рамы. ОЧЕНЬ ВНИМАТЕЛЬНО нагревайте его до тех пор, пока он не сожмется и не превратится в «резинку». Нужно быть очень осторожным, чтобы не расплавить и не размягчить рамку. Если это произойдет, немедленно остановитесь, закрепите раму на месте и дайте ей остыть.

Сдвиньте маятник колеса и закрепите его винтом М3-20.

И… На этом пока всё.

Спецификация материала:
2 винта М2-10 мм
2 винта М2-12 мм
1x винт М2,5-20 мм
1x винт М3-20 мм
электрическая термоусадочная трубка — черная
суперклей

Надеюсь, вам было весело во время сборки и все прошло гладко.

Можете с нетерпением ждать следующей части. Вторая часть сейчас в разработке ;)

Вторая часть доступна здесь: https://www.printables.com/model/1108896-trailer-pav-40-part-no-2.
