Установка шины/зазор для 559/584/622 (26 дюймов/650b/700c...
Если вы обдумываете изменение размера колес или просто хотите узнать максимальный размер шин, которые поместятся в вашу раму или вилку с вашей текущей колесной парой, этот инструмент избавит вас от догадок.*
Основан на идее шашки, разработанной Ханом Россманом, больше не продаваемой Compass/Rene Herse и смоделированной Айбером, но адаптированной для более удобной 3D-печати.
[обновление от 11.11.24: Хан Россман продает более новую версию оригинального дизайна: https://www.rossmancycles.com/toolsparts/tire-fit-guage https://forum.customframeforum.com/t/tire-checkers-and-crank-gauges-back-in-stock/1157)
Инструкция по применению такая же, как и у оригинального средства. Отличная статья здесь: https://www.roadbikerider.com/hahn-rossmans-ingenious-tire-clearance-checker/

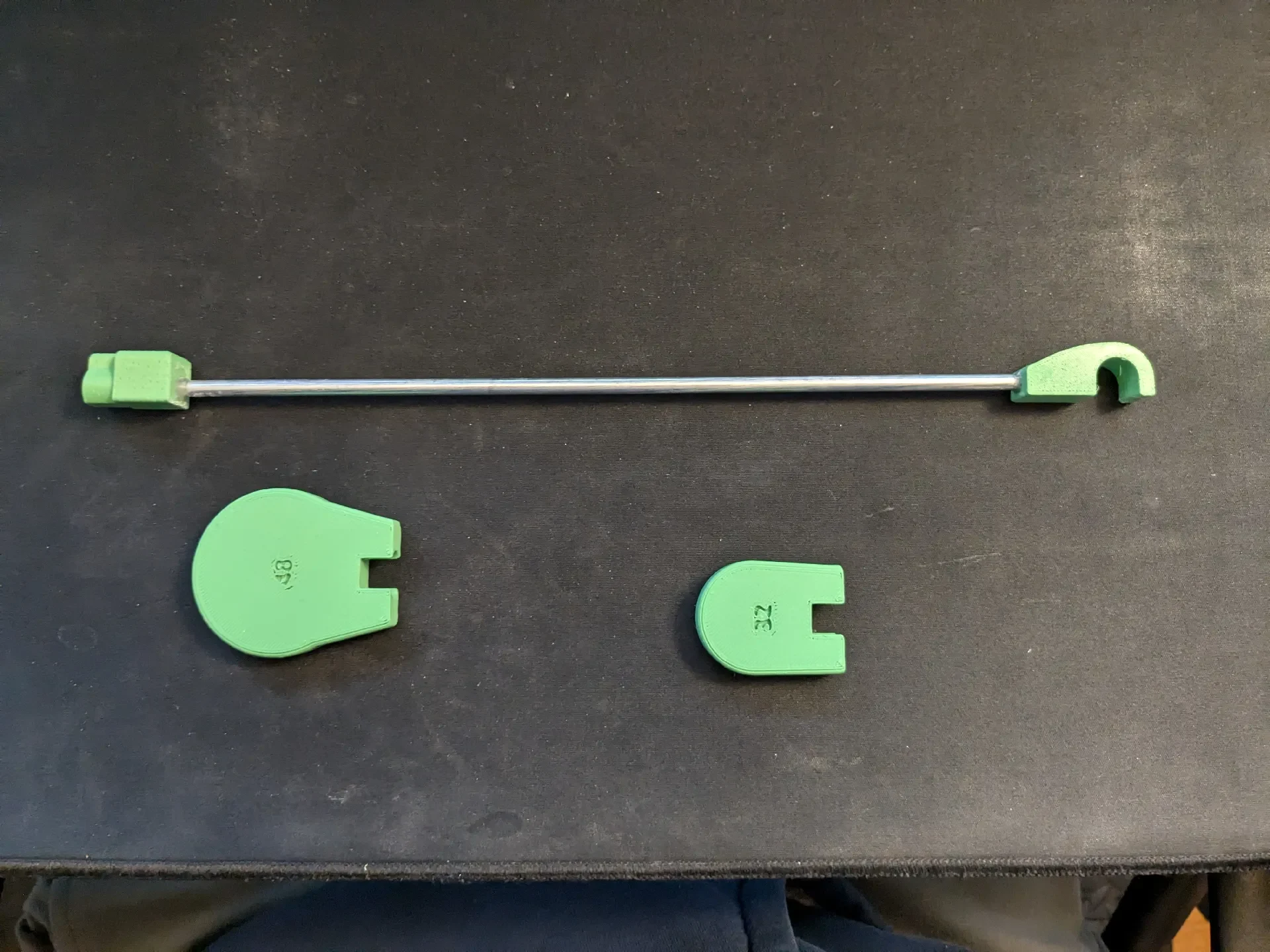

Вместо того, чтобы использовать длинный крючок и удлинитель (калибр), который слишком длинный для печати как единое целое на большинстве 3D-принтеров и который на самом деле предназначен для вырезания из более прочного пластика или металла, я адаптировал концепцию для использования с цельным металлическим с��ержнем диаметром 3/16 дюйма, который можно легко найти в хозяйственном магазине менее чем за 5 долларов.

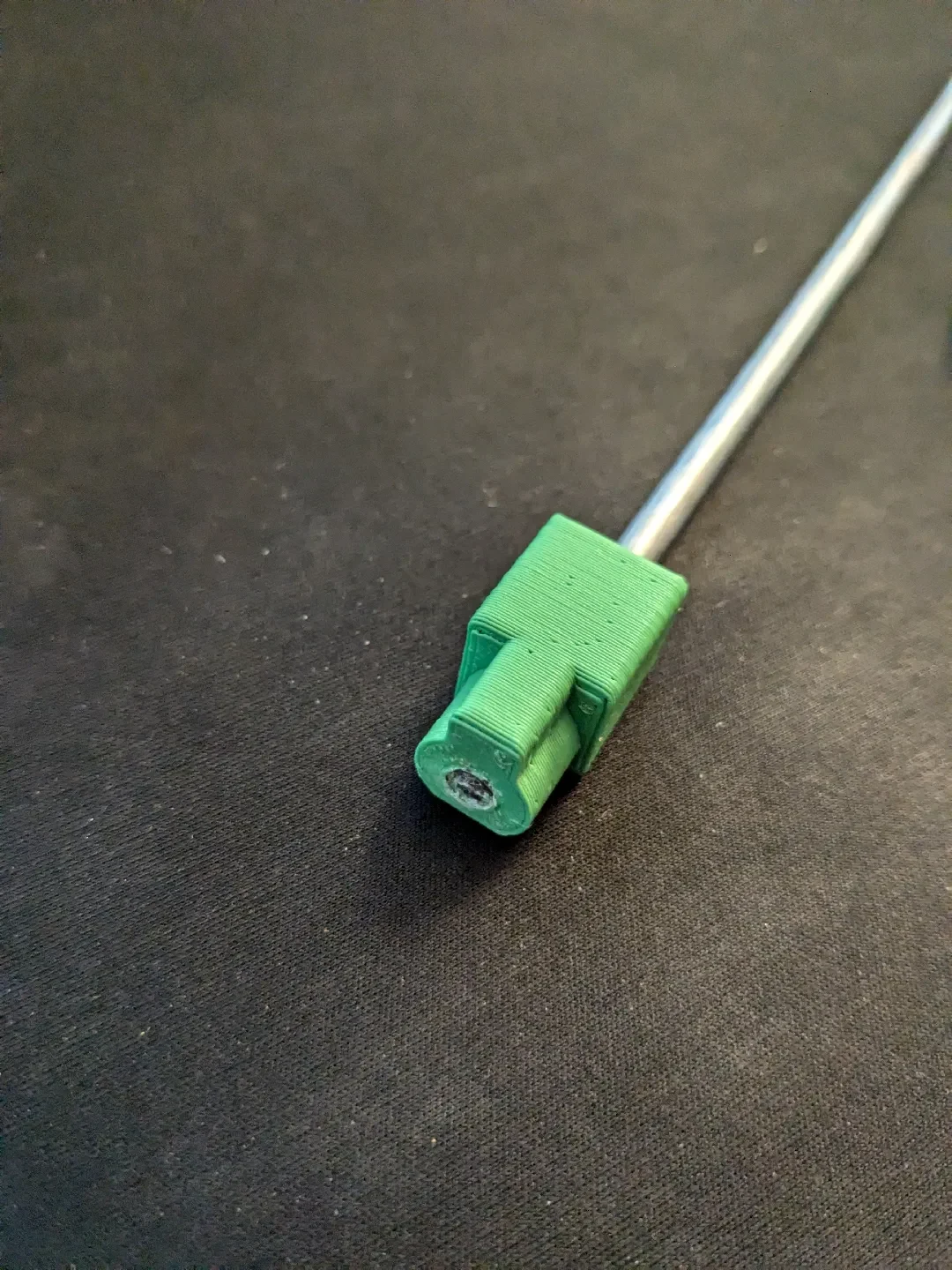

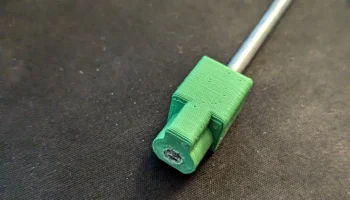

Крючок и индексирующие наконечники можно приклеить к стержню с помощью суперклея, клея «Горилла» или любого другого стойкого клея, который у вас есть.

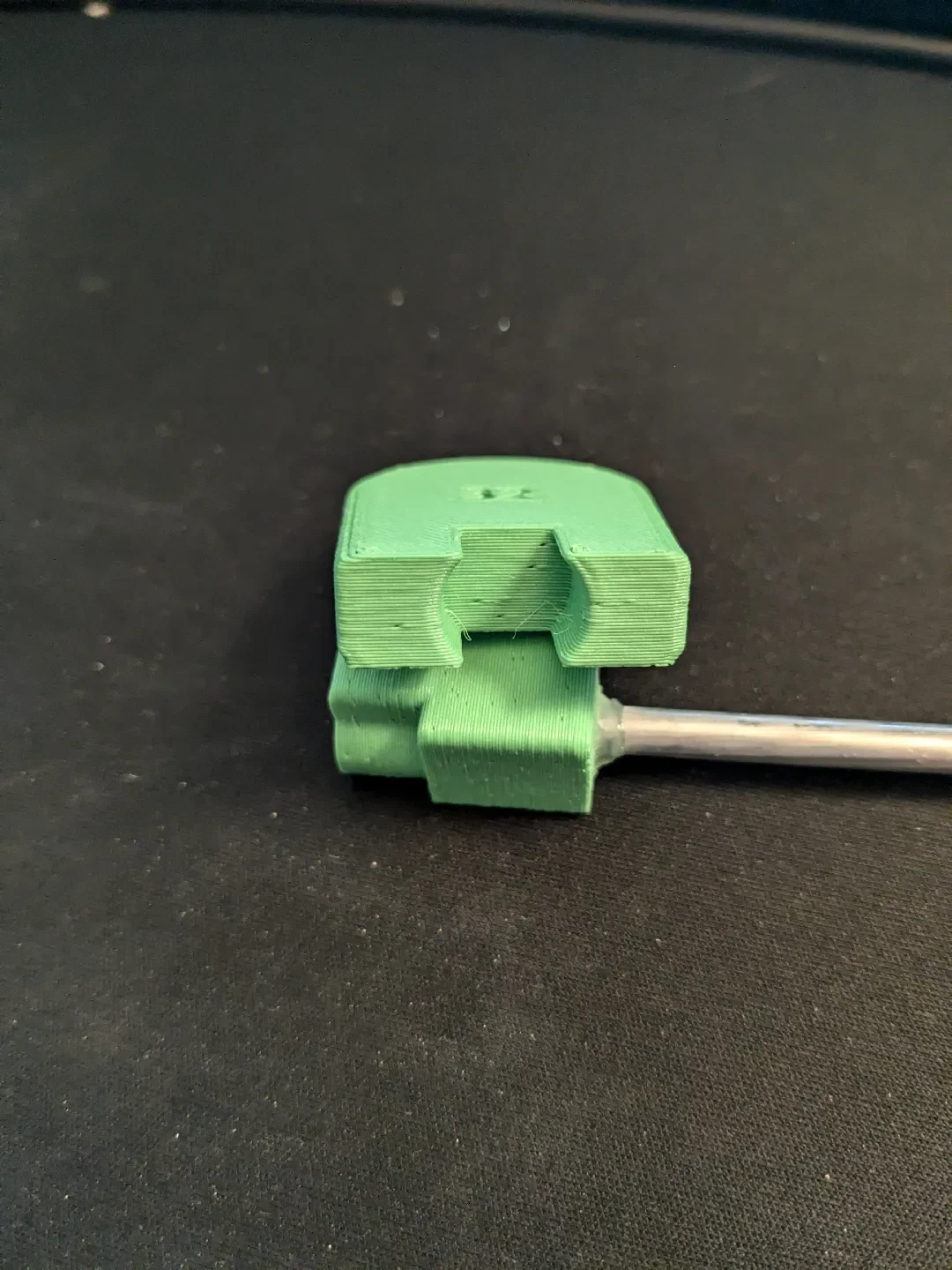

У вас есть несколько вариантов крючка: крючок длиной 12 мм или 20 мм с рядом вставок, позволяющих уменьшить длину крючка до 15/12/10 мм, чтобы соответствовать наиболее распространенным стандартам для шампуров QR и сквозных осей. (10 мм подойдет для фиктивной оси диаметром 9 или 10 мм для QR. Уклон в 0,5 мм не будет проблемой, если вы соблюдаете правильный зазор в шинах)
Для каждого размера колеса требуется отдельный инструмент, при этом длина металлического стержня имеет решающее значение:
Для 26 дюймов (559 BSD) обрежьте металлический стержень до 269,5 мм.
Для 650b (584 BSD) обрежьте металлический стержень до 282 мм.
Для 700c (622 BSD) обрежьте металлический стержень до 301 мм.
Чтобы рассчитать длину стержня, необходимую для колеса другого размера, возьмите BSD, разделите его на два и вычтите 10,7 мм (длина, добавляемая крючком).

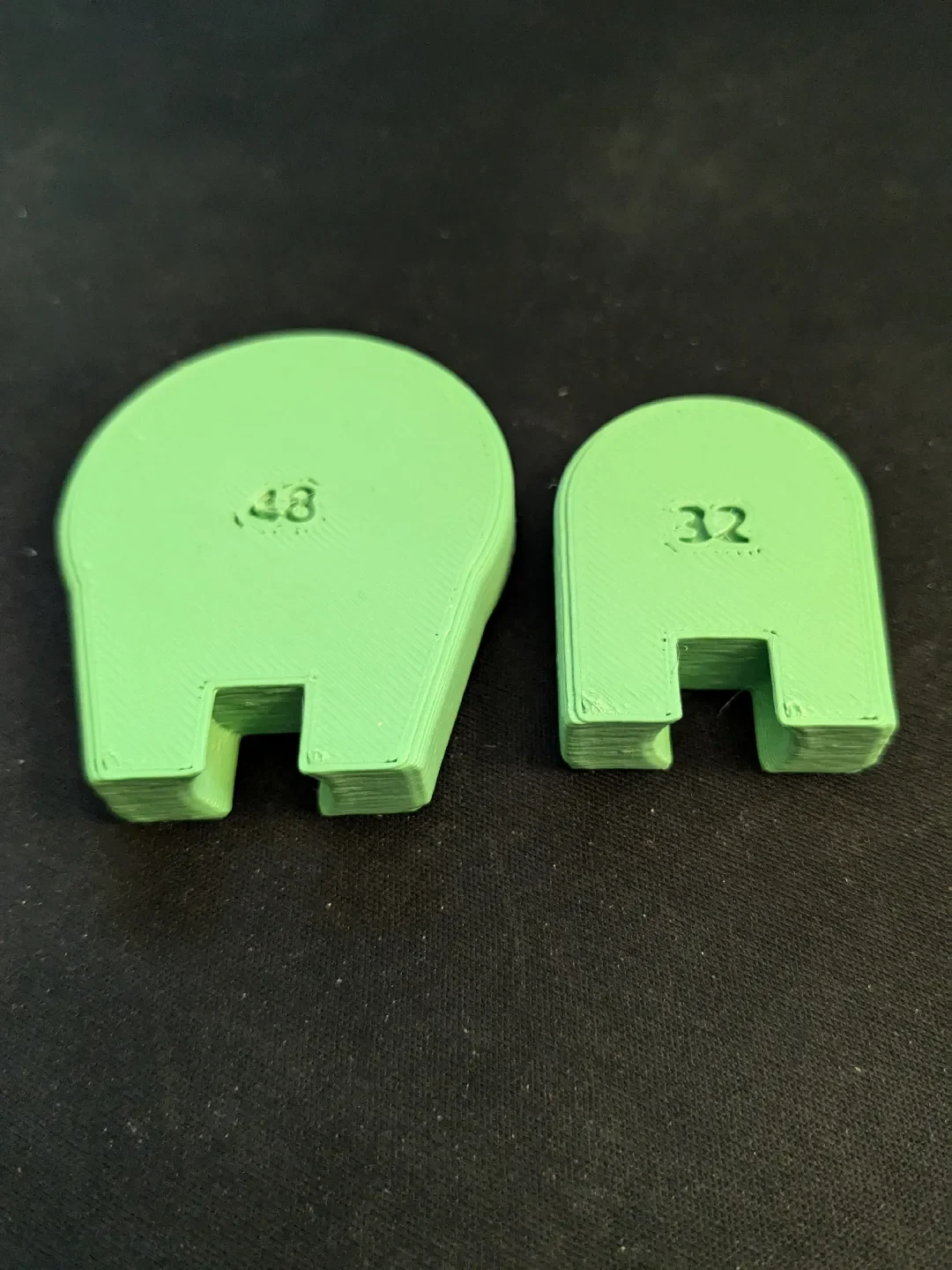

Я включил размеры шин: 32/35/40/48/50/56 мм и могу загрузить дополнительные размеры по запросу. Кроме того, здесь вы можете скопировать и изменить проект Onshape. Просто измените диаметр круга на любой вкладке шкалы шин, чтобы создать другой размер.
'* Выбор размера шин может оказаться минным полем. Заявленная/напечатанная ширина не всегда равна измеренной ширине, а внутренняя ширина обода может влиять на фактическую измеренную ширину шины. Шины обычно изготавливаются по ширине, указанной на проектном ободе. Выяснить, какова внутренняя ширина проектного обода, может быть невозможно, но общее эмпирическое правило заключается в том, что на каждый мм шире или уже внутренней ширины обода размер шины увеличивается или уменьшается на 0,4 мм. Сопротивление качению велосипеда может быть полезным ресурсом, поскольку они публикуют фактическую ширину шины и используют одну и ту же внутреннюю ширину обода или 17,8 мм для всех испытаний.
