Мини-бревна в стиле Линкольна - настольная сборная игрушк...

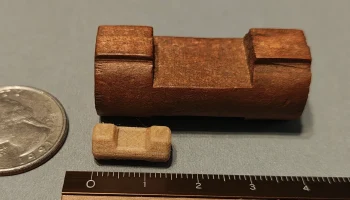

По мотивам исторических игрушек. Это любовное письмо часам, потраченным на изготовление вещей из «полноразмерных» бревен Линкольна в домах множества разных бабушек и дедушек / дядей / друзей, которые росли.

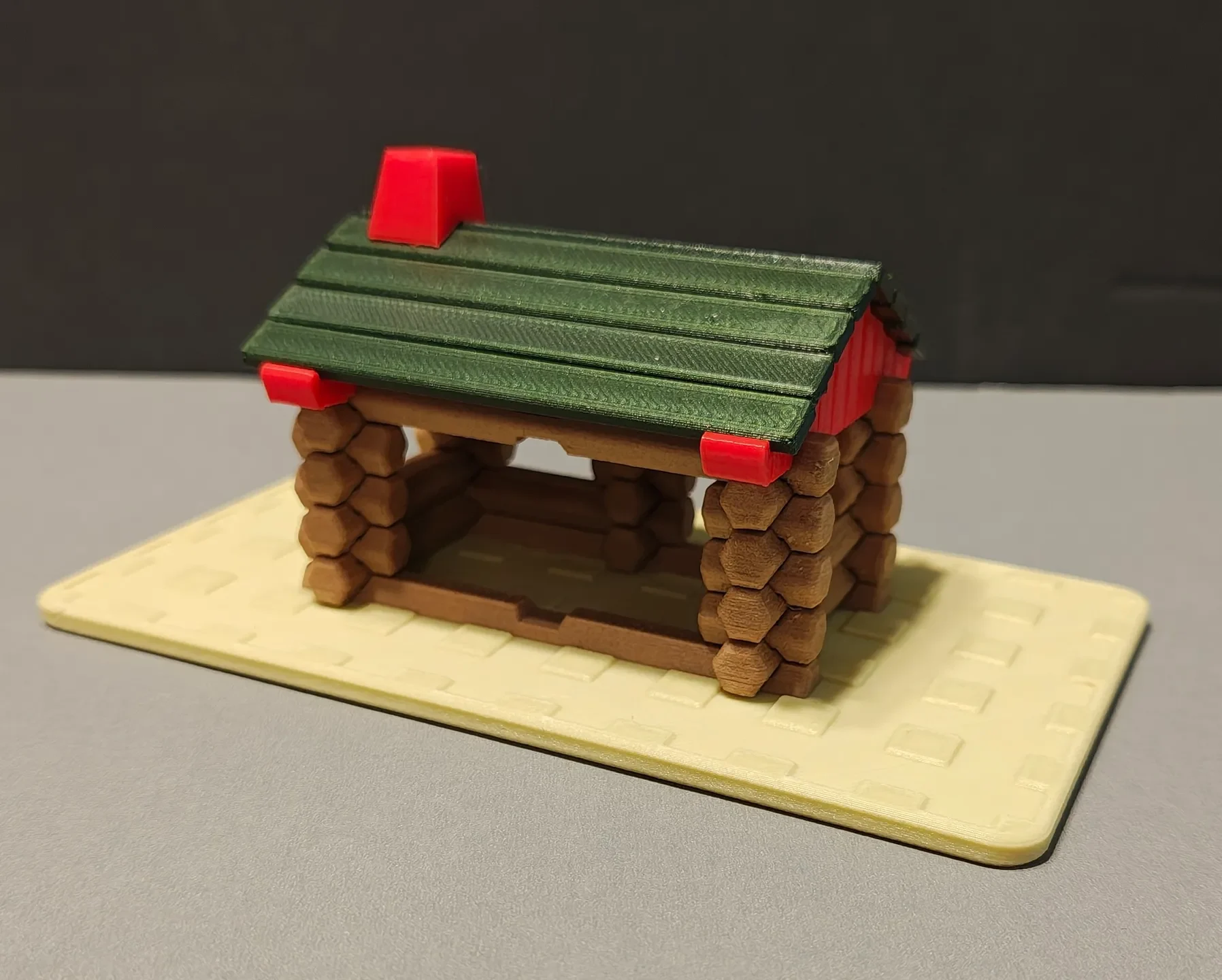

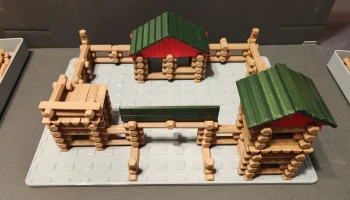

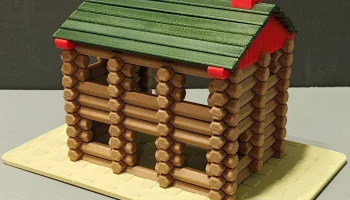

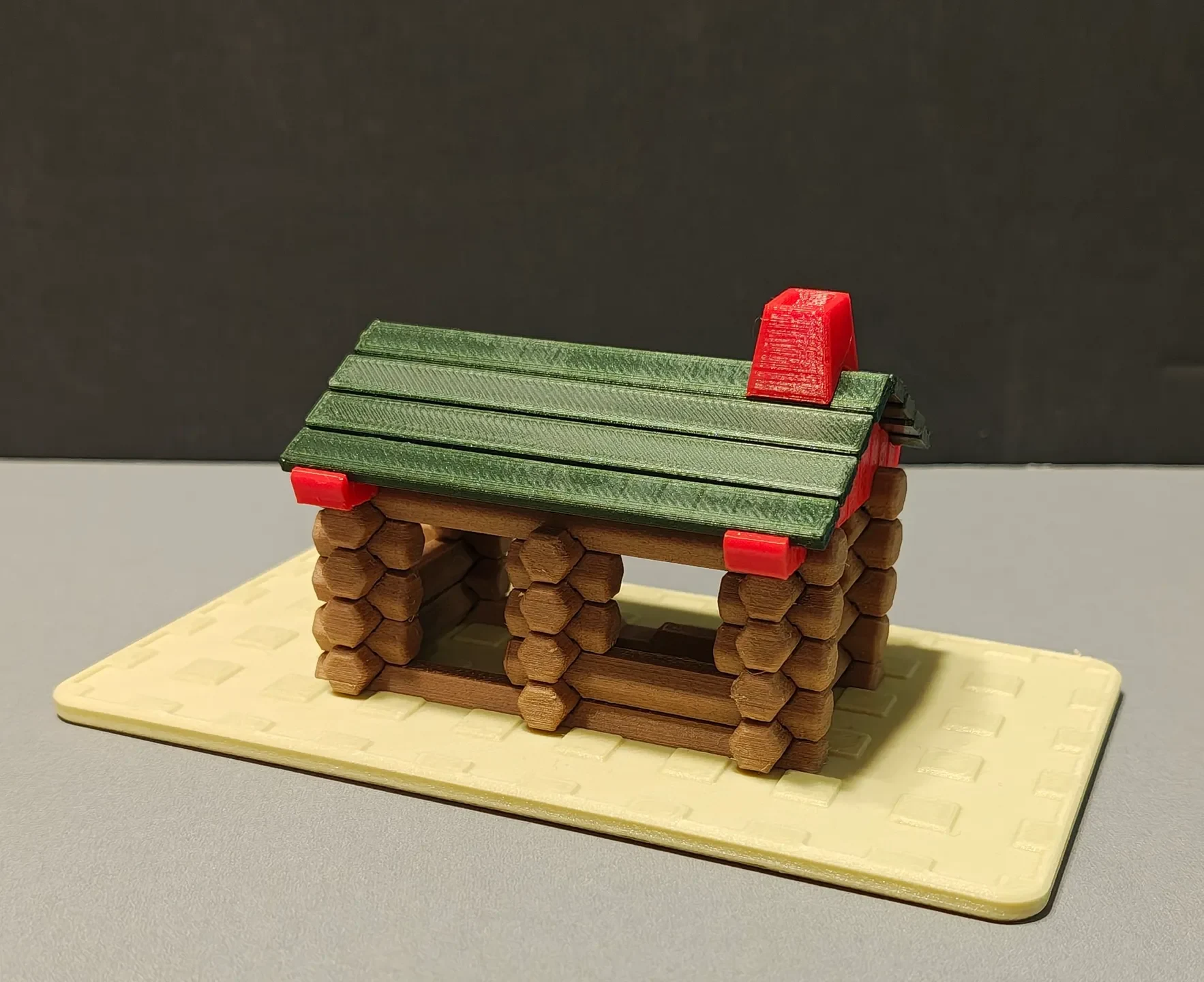

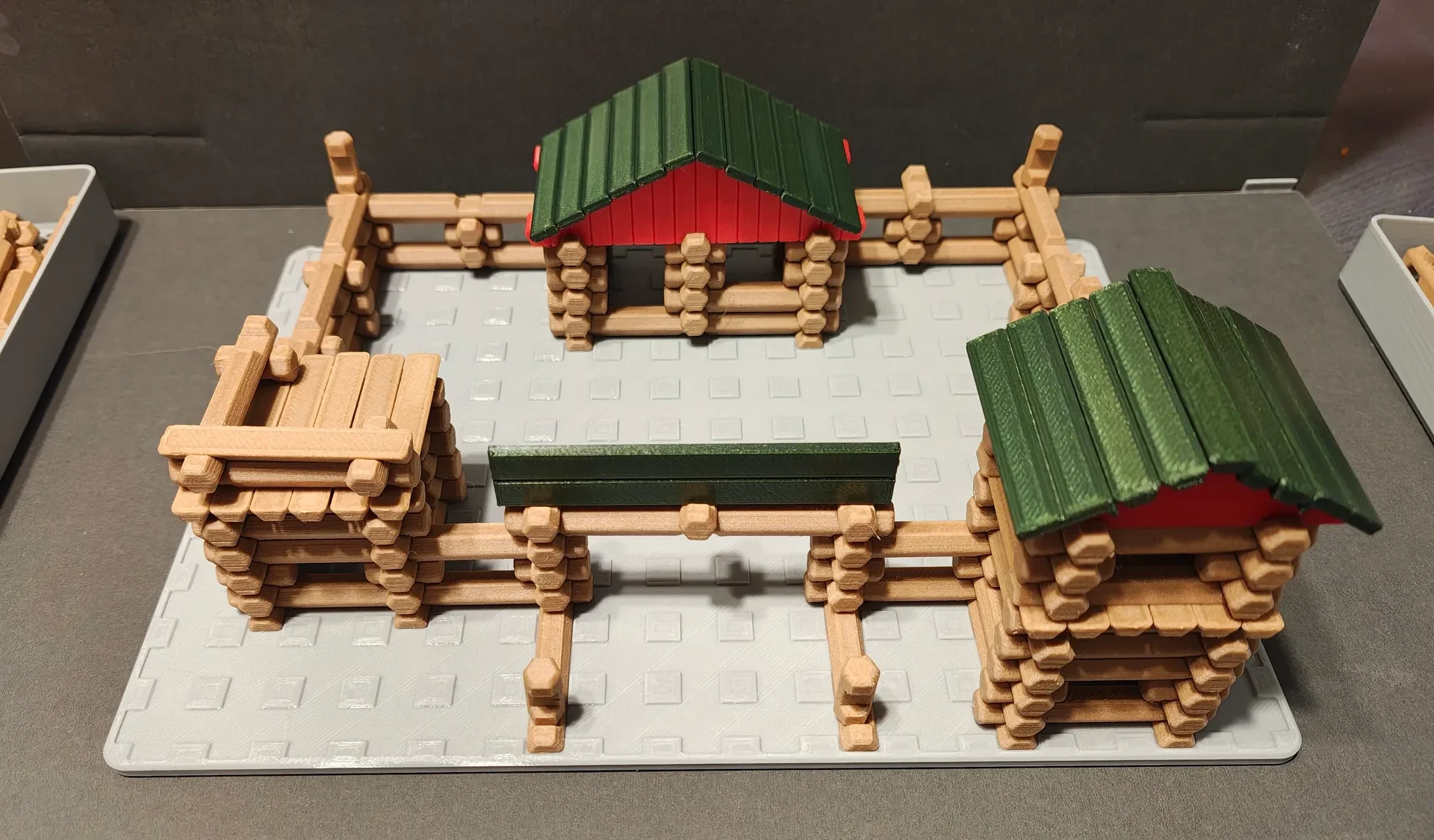

В комплект входят файлы моделей всего необходимого для постройки собственных маленьких мини-хижин или фортов.

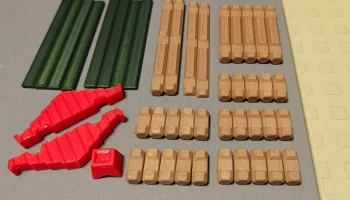

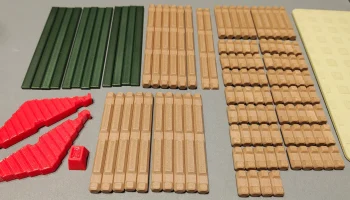

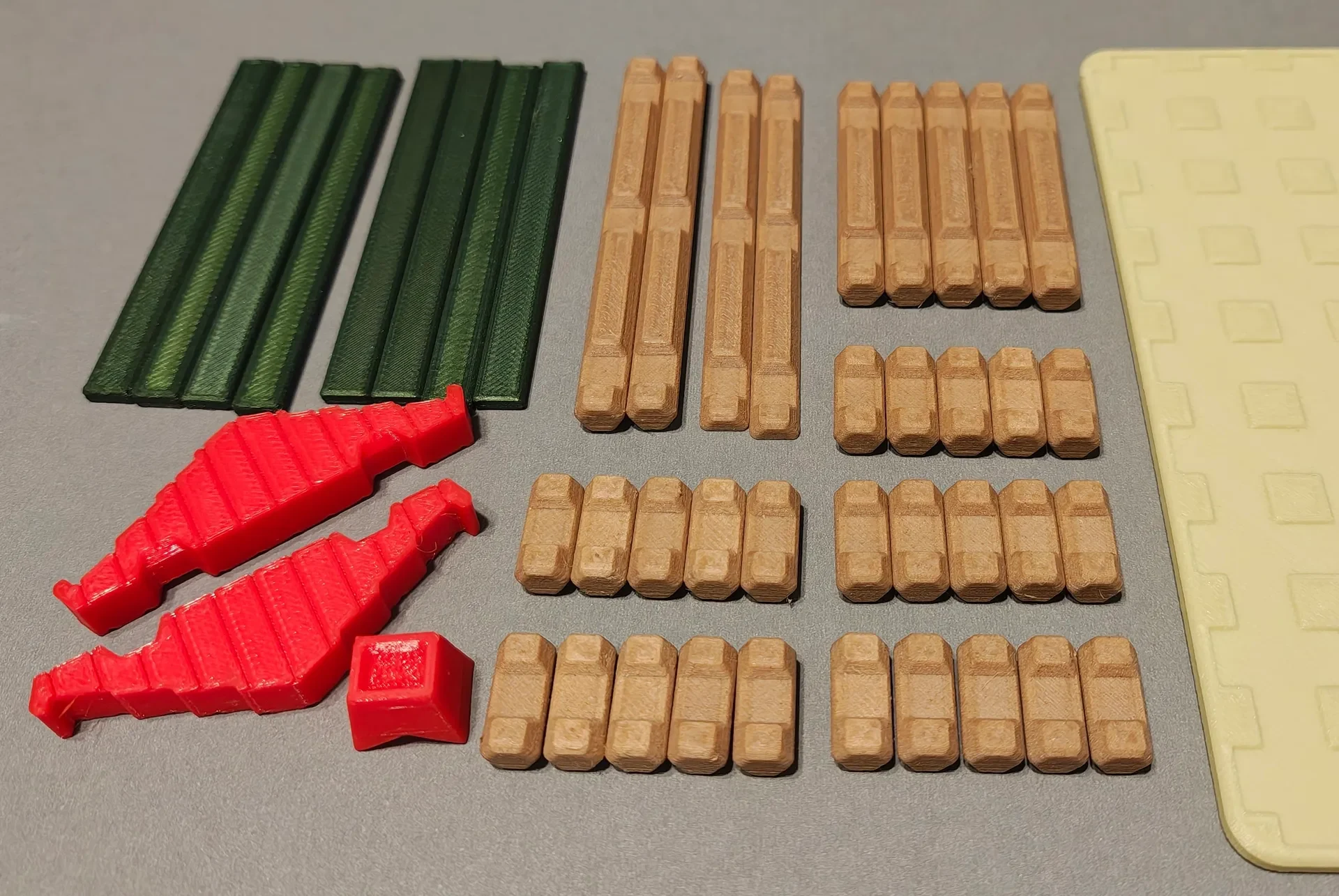

Журналы — полные и полулоги, некоторые партиями. Длины измеряются в зарубках от 1n до 6n.
Планки — Планки крыши и анкерные планки различной длины, напр. рейка 3н имеет ту же длину, что и бревно 3н.
Прочее — фронтоны крыши, дымоходы, окна, двери и строительные плиты. Распечатывайте все как отмечено, что обычно означает «лежать ровно».

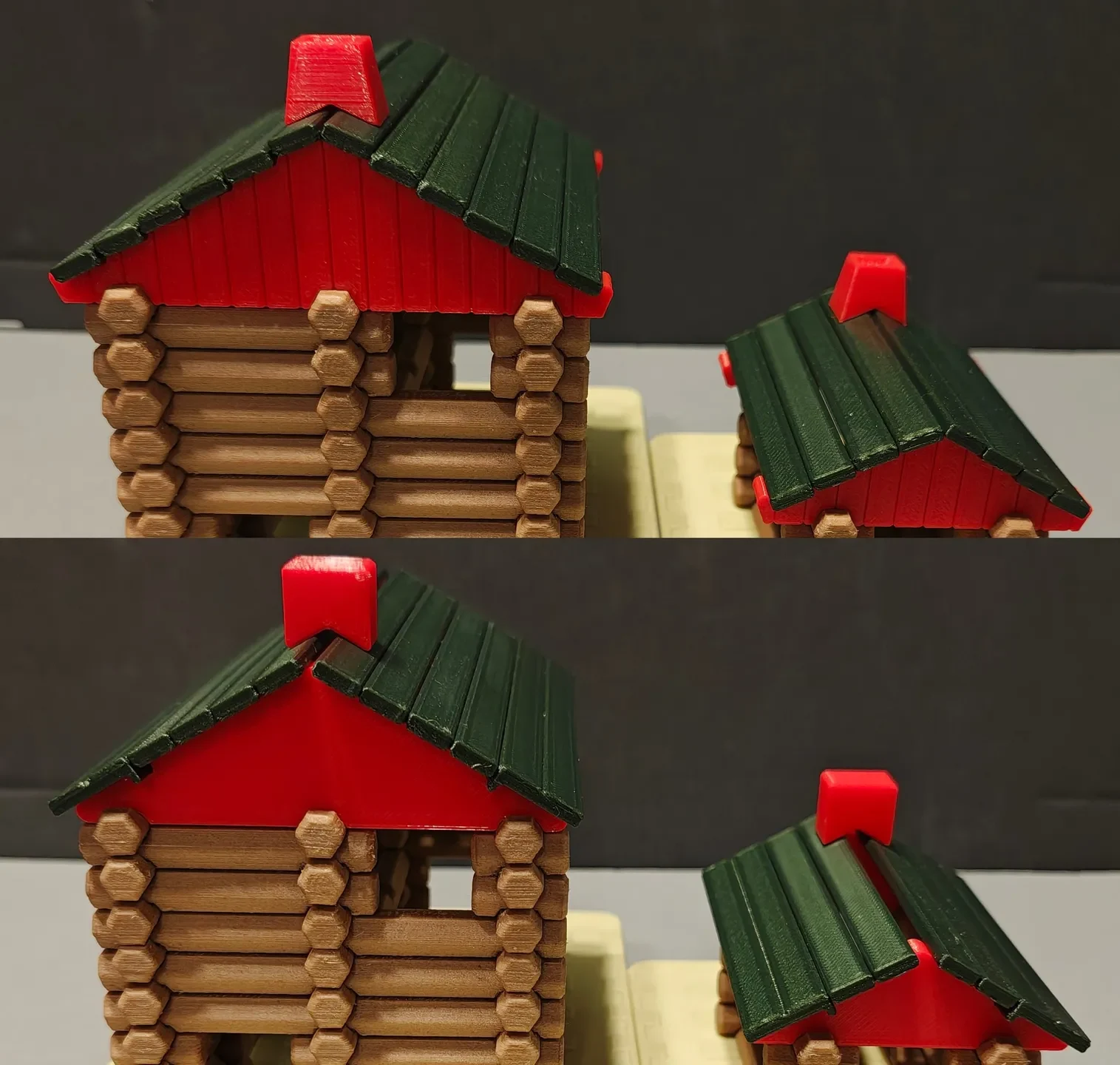

Фронтоны/дымоходы крыши бывают двух видов: «классический» стиль, имитирующий оригинальные деревянные детали (и требующий использования «Анкерных» реек на концах); и стиль «Playskool (PSK)», имитирующий полые пластиковые детали из более поздних наборов, которые я помню.

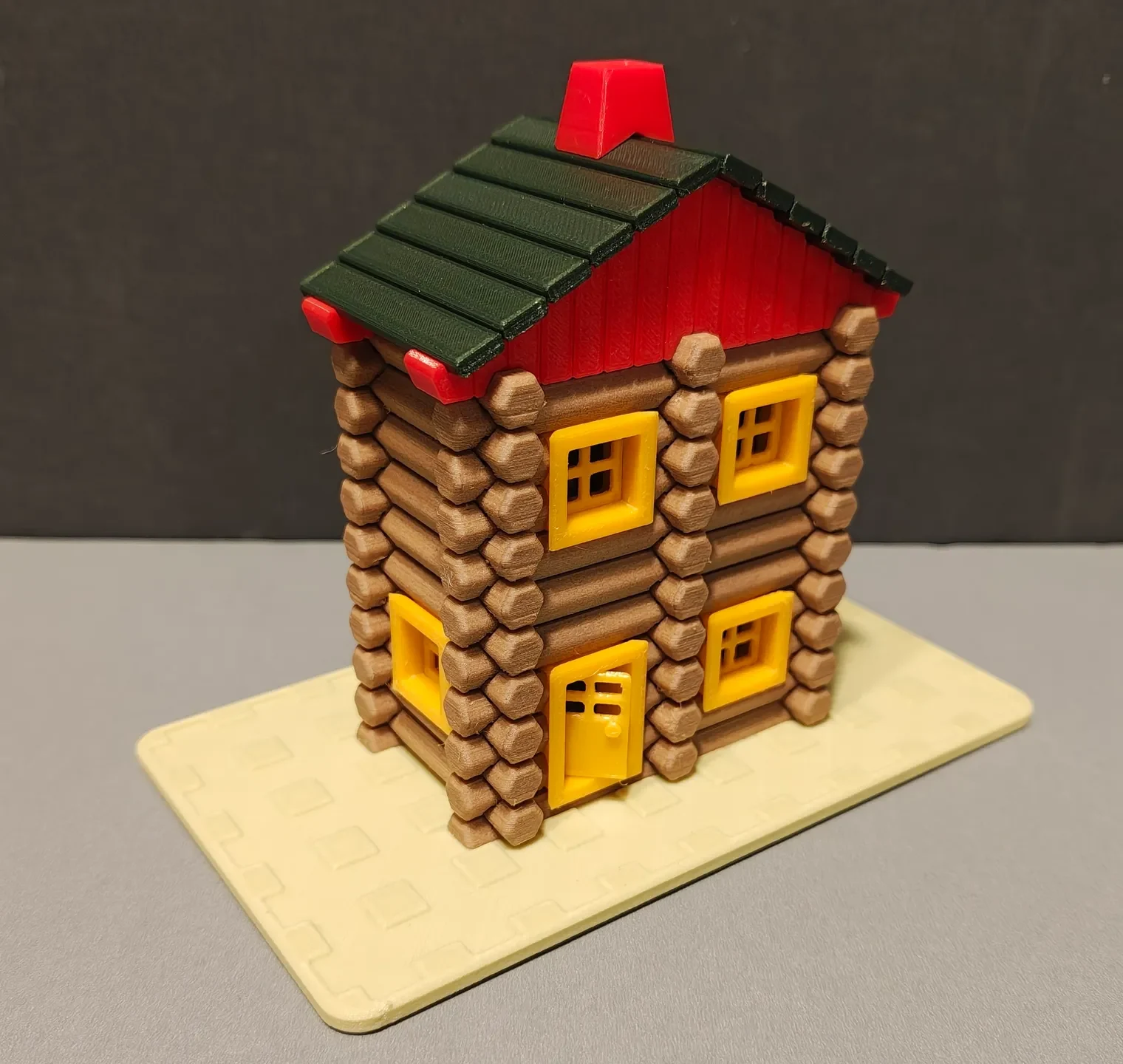

Двери и окна напечатаны в двух отдельных частях. Просто нажмите и зафиксируйте внутреннее окно/дверь в рамке соответствующего размера.

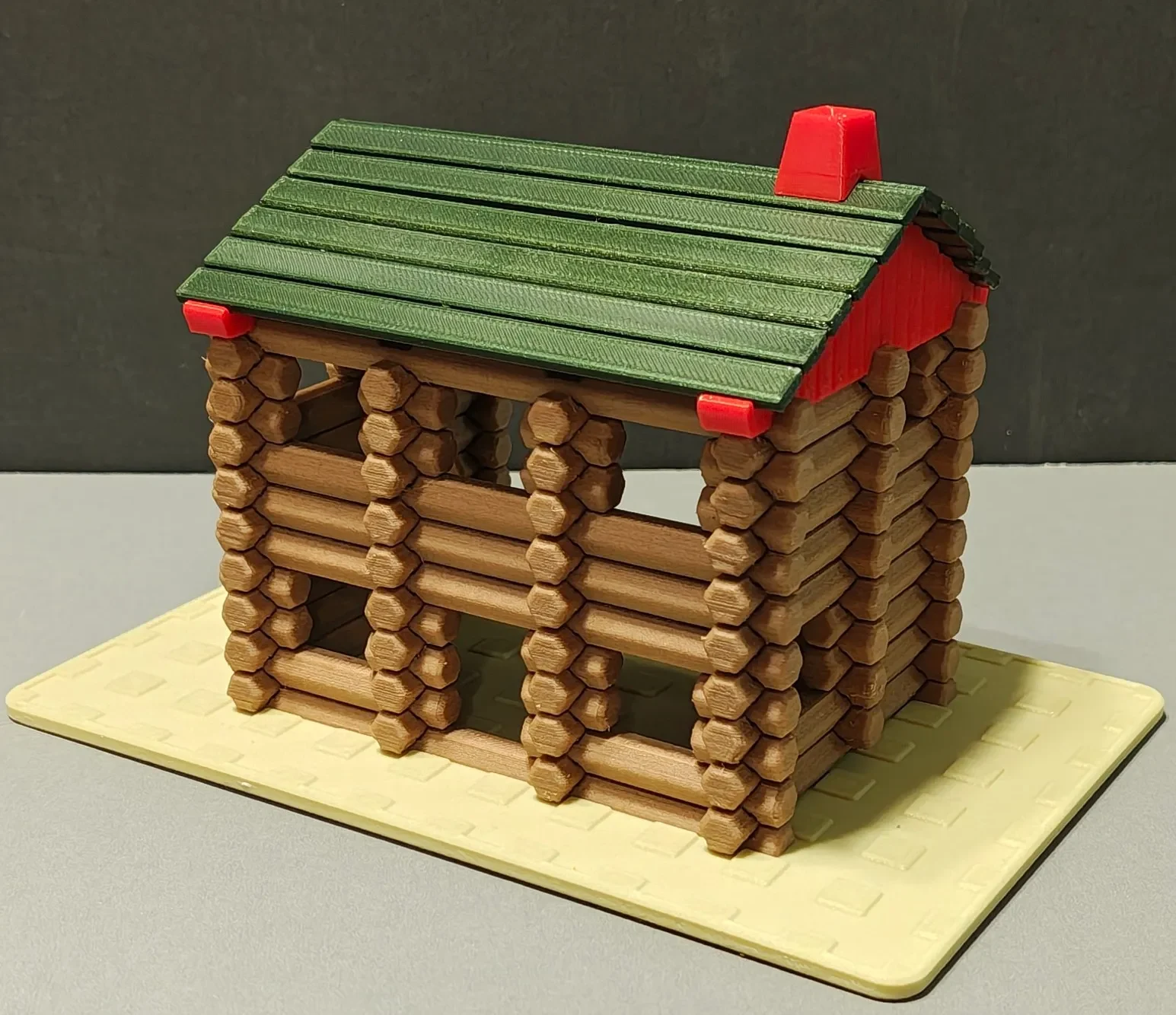

Примеры были изготовлены из древесноволокнистого PLA для бревен и из PETG различных цветов для остального. Изготовлено с помощью насадки Prusa MK4S, сопло 0,4 мм, высота слоя 0,15 мм. Абсолютно НЕ рекомендуется для маленьких детей в возрасте, в котором существует опасность удушья, но это отличный подарок для любого взрослого ребенка в вашей жизни.
Печать
Никаких (дополнительных) опор не требуется; в журналы встроены опоры, а все остальное должно печататься ровно без особых хлопот.
Чтобы обеспечить максимально хорошее качество выемок, в бревнах имеются встроенные опоры для всех выемок на нижней стороне. Они сохраняют все красивым и точным по размерам, а также обеспечивают отличную адгезию кровати. Я настоятельно рекомендую использовать «трюк с маркером» на опорах для бревен: добавьте код «Пауза» в начале первого связующего слоя, затем во время печати нанесите постоянный маркер с большим наконечником по центру встроенных опор (наконечник будет хорошо проходить по центру, между двумя линиями). После завершения печати отдельные журналы высвободятся, как по волшебству, и ваша очистка произойдет невероятно быстро. Это имеет огромное значение, если вы печатаете несколько сотен крошечных журналов.
Для облегчения печати большими партиями все опоры слегка выступают, а на концах многих деталей имеются небольшие выступы. Просто выровняйте бревна так, чтобы опор�� выемки совпадали, и используйте слайсер, чтобы добавить примитив «Коробка», чтобы объединить все на концах. Опоры и выступы работают вместе, значительно упрощая первый слой, и помогают, даже если что-то вырвется из рабочей пластины, оно останется более или менее на месте, чтобы свести к минимуму вероятность испортить остальную часть партии.
Сборка

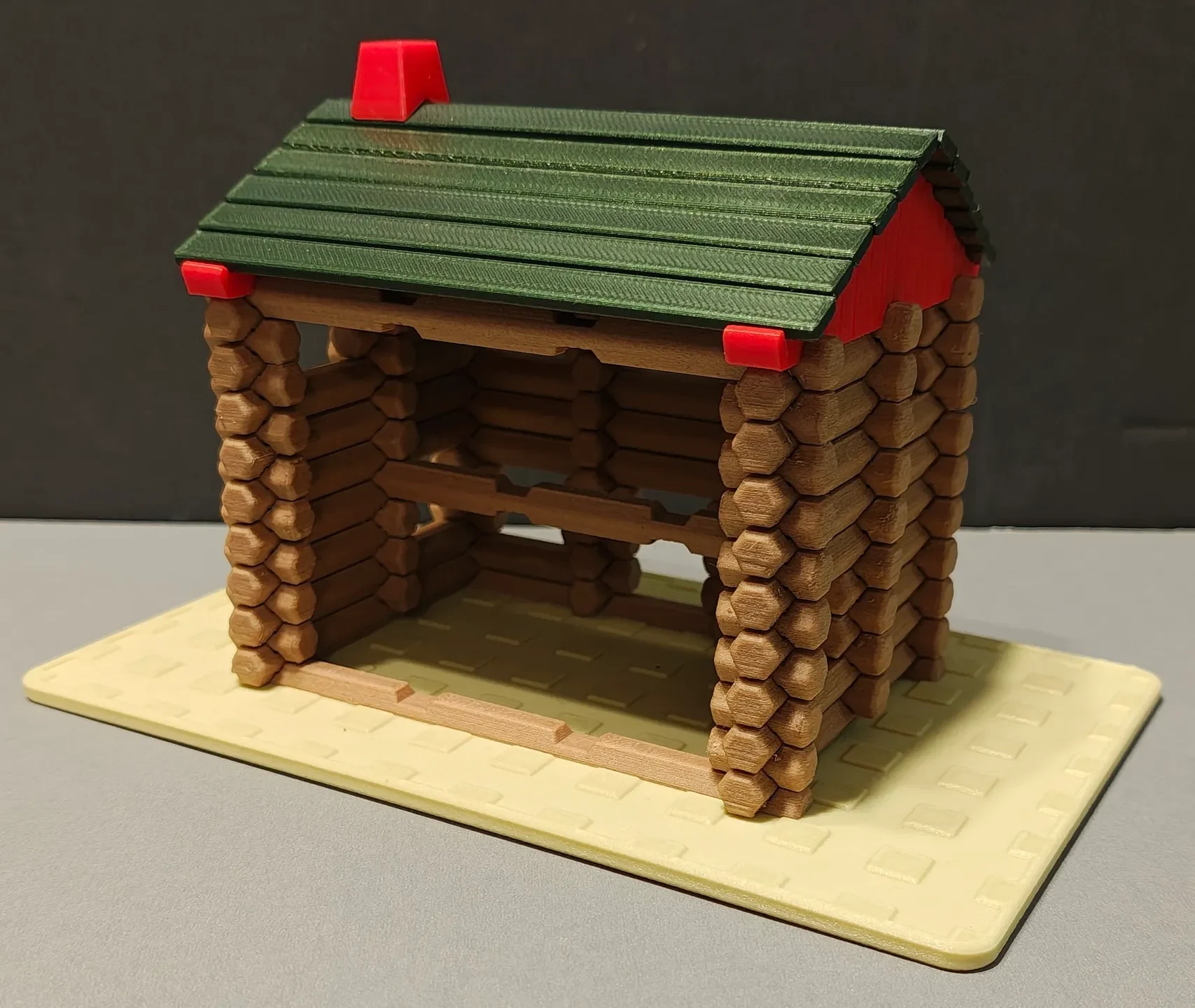

Сборочные пластины никогда не были чем-то особенным среди традиционных игрушек, но я все равно спроектировал некоторые из них. Они предназначены для того, чтобы придать некоторую структуру вашим макетам до того, как первые слои будут «зафиксированы», но также дают вам возможность (осторожно!) взять свою крошечную каюту и переместить ее в другое место, если возникнет такая необходимость. Если после печати ваша рабочая пластина слишком сильно деформируется, попробуйте уменьшить количество горизонтальных «нижних» слоев (или полностью отключить нижние поверхностные слои).
Во время сборки осторожно нажимайте на стыки, и ваши бревна естественным образом выровняются.
Дизайн
Вся конструкция была сделана с нуля с использованием параметрических переменных в FreeCAD, прикидывая размеры на основе собственных воспоминаний, изучая фотографии старых наборов с eBay и просматривая инструкции, которые я мог найти в Интернете.

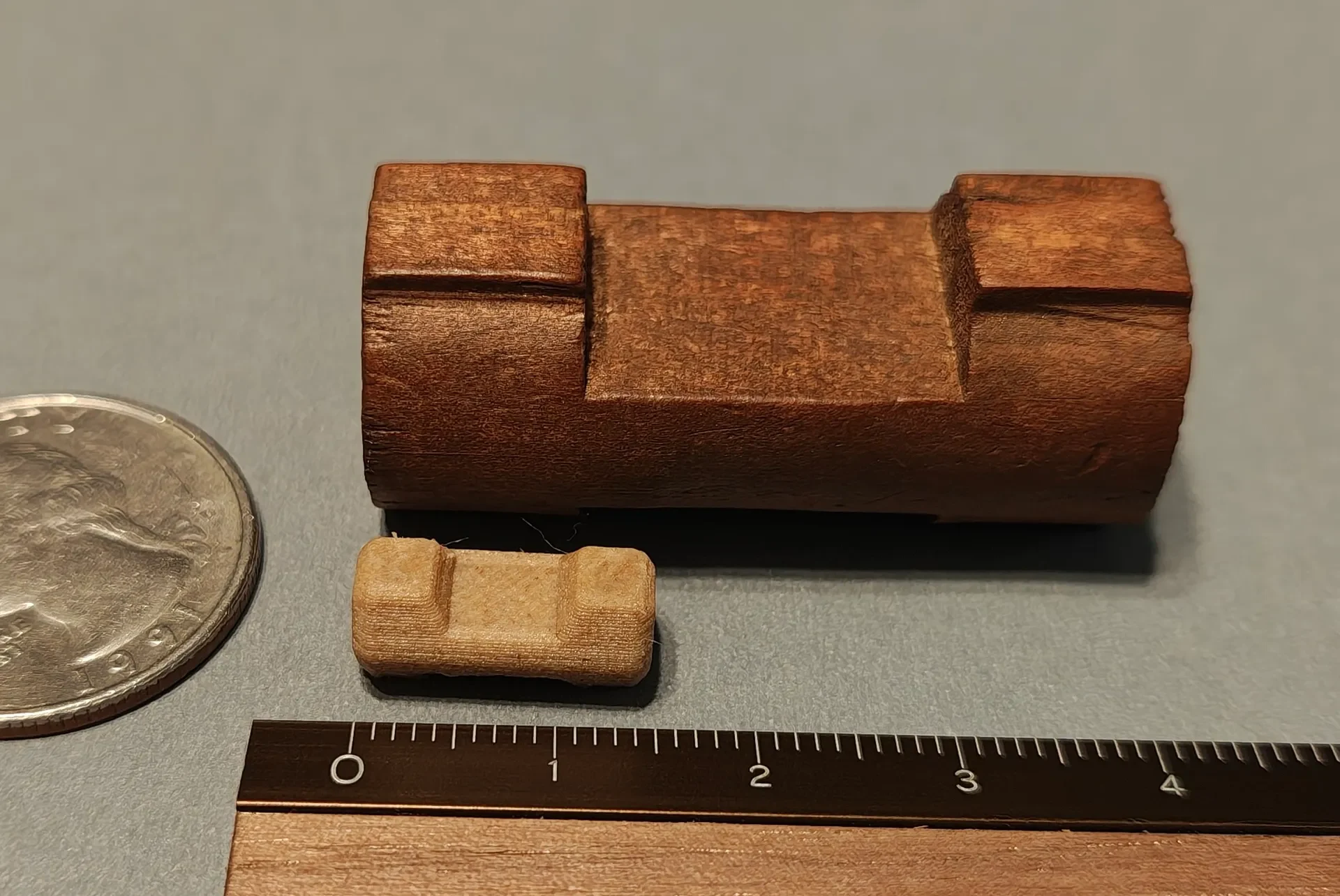

Бревна имеют форму скругленного шестиугольника, а не «сплющенного» круга. Практически все остальные конструкции, которые я видел, предназначены для печати вбок, а это означает, что в итоге вы получаете бревна, плоские по бокам… Мне нужно было бревно, которое я мог бы распечатать в «правильной» ориентации, чтобы в итоге получились закругленные бревна на внешних краях. Не говоря уже о том, что шестиугольники, по сути, являются лучшими агонами. И в отличие от традиционных игрушек, выемки не только расположены под углом, но и немного более мелкие: это позволяет вам строить так, что весь вес приходится на выемки, а не на них.
