Модель мини тумбочки для кукольных домов

ОБЗОР

Это первый прототип серии предметов мебели, разработанных на основе философии «конструктора», в которой компоненты размером с принтер можно просто собрать с минимальным опытом для создания индивидуальных предметов мебели. Все, что нужно, чтобы сделать настоящий предмет мебели, — это немного времени на печать и пара часов веселья в стиле «Лего»!

Я думаю, что это максимальный объем, который можно надежно создать с помощью этой системы и при этом полу��ить достаточно прочный и удобный предмет мебели, но я уверен, что в будущем другие докажут мою неправоту.

В ближайшие недели я опубликую еще пару проектов, включающих вариации деталей «комплекта», а затем, если возникнет интерес, буду работать над рядом параметрических версий каждого компонента, чтобы их можно было смешивать и сочетать для создания различных предметов мебели по индивидуальному заказу.

Вы можете найти мой КОНЕЧНЫЙ СТОЛ по этой ссылке, а мои КНИЖНЫЕ ПОЛКИ здесь.

Для деревянных деталей я использую бамбуковые разделочные доски Ikea «Aptitlig» размером 48 x 28 см. Поскольку они обеспечивают большую ценность и надежную возобновляемую рабочую поверхность. Я, конечно, обрезал их в соответствии со своими особыми требованиями, но если у вас нет базовых навыков или инструментов, нет причин, по которым верхняя часть не могла бы свисать с краев, а если вы готовы принять немного менее жесткий результат, вы можете удалить поперечную распорку и расширить конструкцию до ширины доски. (В этом случае, возможно, было бы разумно добавить еще пару жестких распорок спереди!)

ПРИМЕЧАНИЕ О ЖЕСТКОСТИ И СТАБИЛЬНОСТИ

Это наименее жесткий из трех проектов, которые я опубликовал на сегодняшний день. Собранная с осторожностью конструкция довольно жесткая, ее более чем достаточно для повседневного использования, но она может и БУДЕТ немного скручиваться и покачиваться по передней части, если вы ее покачиваете. Если это вызывает беспокойство, это можно легко устранить, добавив дополнительную пару БРЕКОВ спереди (**брекеты будут загружены примерно 27 апреля — в качестве опции дооснащения).

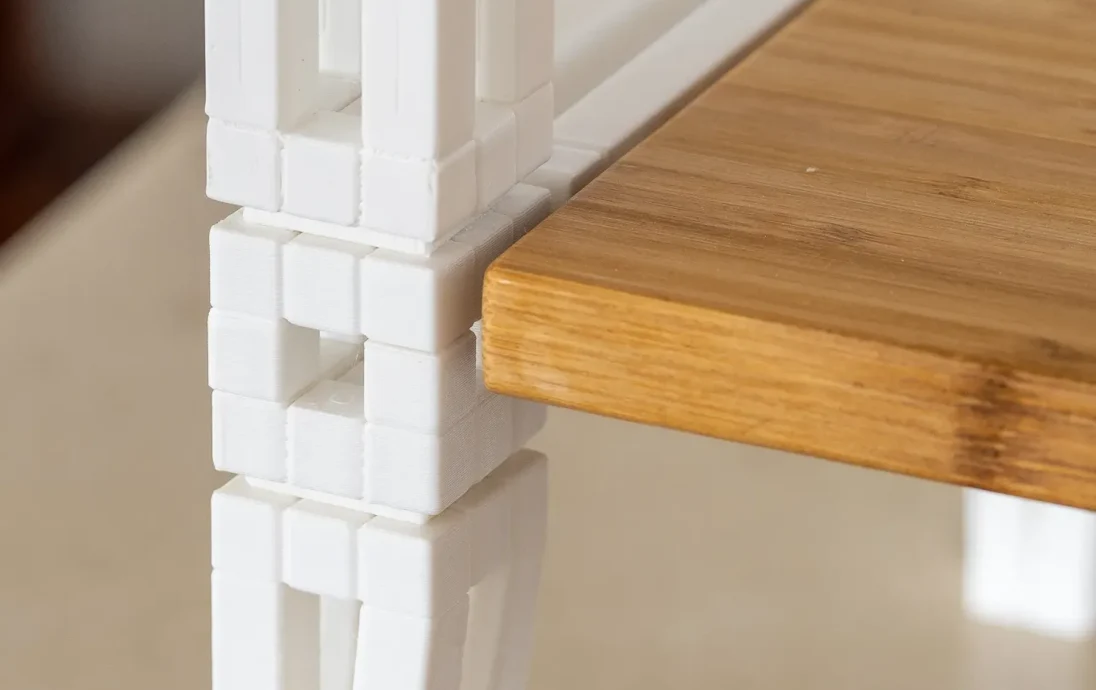

В качестве альтернативы можно использовать верхнюю и нижнюю части распорок из КОНЦЕВОГО СТОЛИКА в комбинации по вашему выбору, чтобы исключить перекручивание, которое возникает в результате того, что полки полностью «плавают».

Помните, что это не табурет, и, как и любой предмет мебели, использование его за пределами его предназначения может закончиться плохо!

ПРЕЖДЕ ЧЕМ НАЧАТЬ

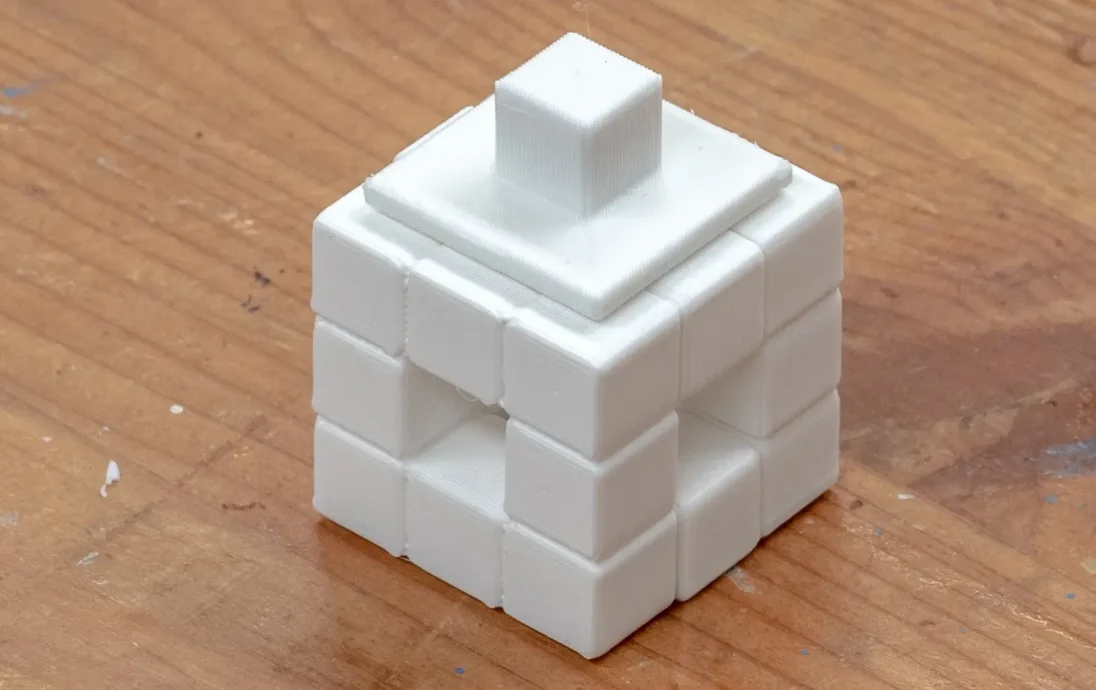

Могу ли я порекомендовать вам распечатать тестовый образец, чтобы проверить процесс установки и сборки? Двух частей HUB_30, двух частей CONNECTOR и, возможно, BRACE_100 будет более чем достаточно, чтобы вас зацепить!

ОБНОВЛЕНИЯ
Если у вас есть вопрос, задавайте, и он будет решен.

24 апреля — определены размеры винтов.
25 апреля — добавлены фотографии сборки поперечины.
27 апреля — добавлена альтернативная передняя верхняя распорка. (Описание внизу страницы)
26 мая — добавлено примечание о же��ткости.

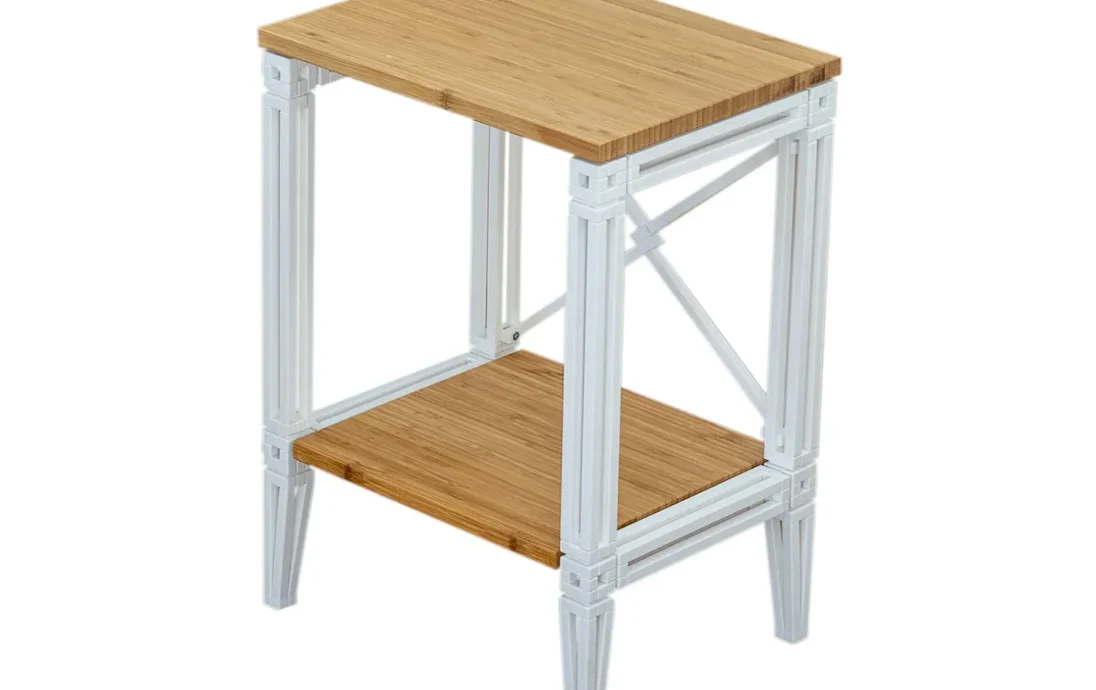

РАЗМЕРЫ

346 x 266 x 490 мм в высоту (13,5 x 10,5 x 19,25 дюймов)

НЕОБХОДИМЫЕ МАТЕРИАЛЫ.

1 кг PLA-нити по вашему выбору, напечатанная с соплом 0,6 мм и заполнением 15 %.

2 разделочные доски Ikea Aptitlig — или материал столешницы по вашему выбору.

Примерно 10 граммов цианакрилата (суперклея). Я использовал как дорогие, так и непатентованные марки, и у меня не было проблем с использованием дешевых «хобби» тюбиков в этом применении.

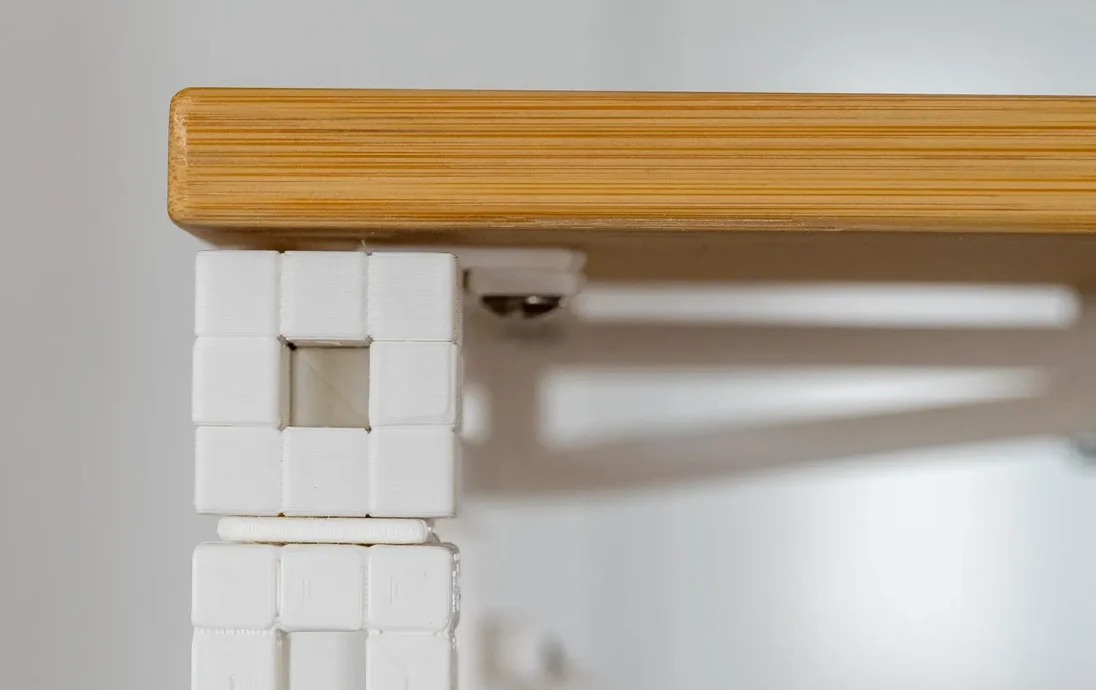

8 винтов с цилиндрической головкой диаметром около 15 мм для фиксации столешницы и полки (это очевидно, но убедитесь, что они не настолько длинные, чтобы проходить сквозь столешницу)

2 винта с цилиндрической головкой длиной около 4 x 25 мм (6G x 1 дюйм) для фиксации BRACE

4 х 25 мм длиной M4 (подойдет 5/32 дюйма) (болты и гайки для крепления ПОПЕРЕЧИНЫ).

НАСТРОЙКИ ПЕЧАТИ
Я печатал с соплом 0,6 мм в режиме КАЧЕСТВО 3,0 мм в Prusa Slicer, но если у вас есть только сопло 0,4 мм, режим ЧЕРНОВИК 3,0 мм хорошо работал на моих тестовых образцах.

Большее заполнение может повысить жесткость конструкции — меня устраивает толщина стенки сопла 0,6 мм — со стандартным количеством верхних и нижних слоев.

Готовый стол ни в коем случае не представляет собой жесткую коробку, но для своего предназначения его более чем достаточно.

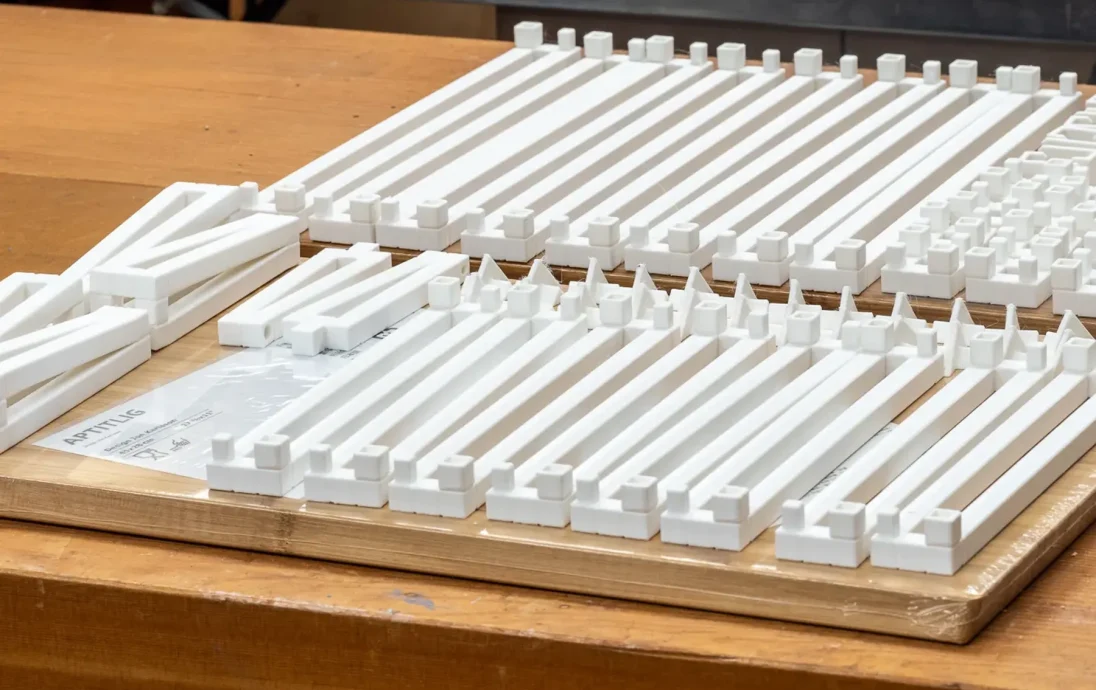

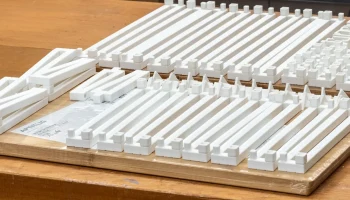

ПЕЧАТНЫЕ ДЕТАЛИ

СТУПИЦЫ, СТОЙКИ и Рельсы состоят из двух одинаковых половин.

ХАБС_30 -
