Параметрическое кольцо/цепной диск MTB......

Параметрический диск передней зубчатой цепи MTB/защитный кожух

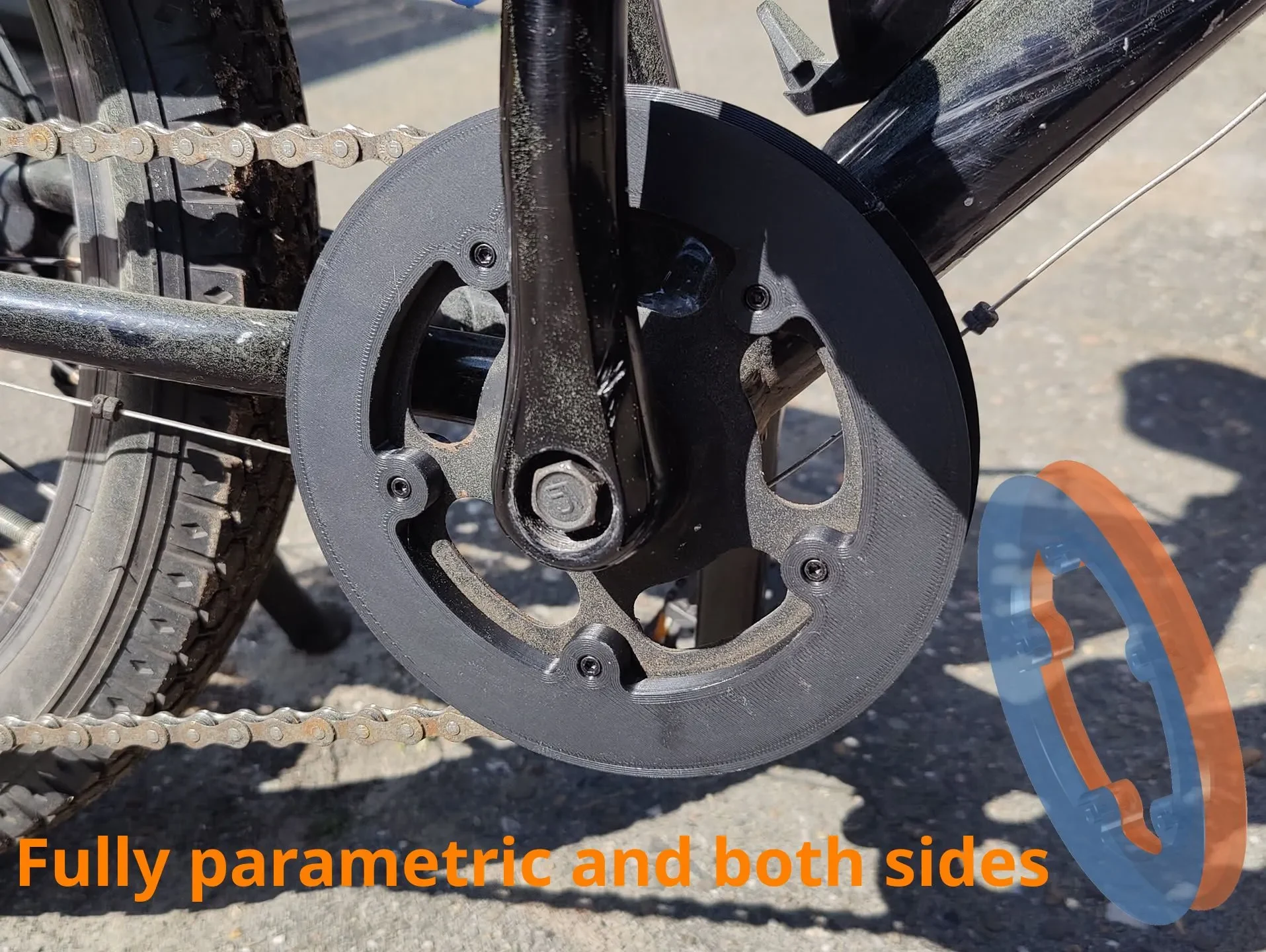

Опорное кольцо/фиксатор цепи передней шестерни с обеих сторон защищает переднюю шестерню (детского) горного велосипеда и помогает направлять цепь. Файл FreeCAD является параметрическим и при необходимости может использоваться для корректировки модели. Входящий в комплект файл 3MF подойдет для детского горного велосипеда TREK 20 дюймов.

Размеры файла 3MF

Общий диаметр 153 мм.

5 спиц

Расположение отверстий диаметром 100 мм.

Необходимо дополнительное оборудование

5 болтов M3 (длина 16-20 мм в зависимости от велосипеда)

5 шестигранных гаек M3

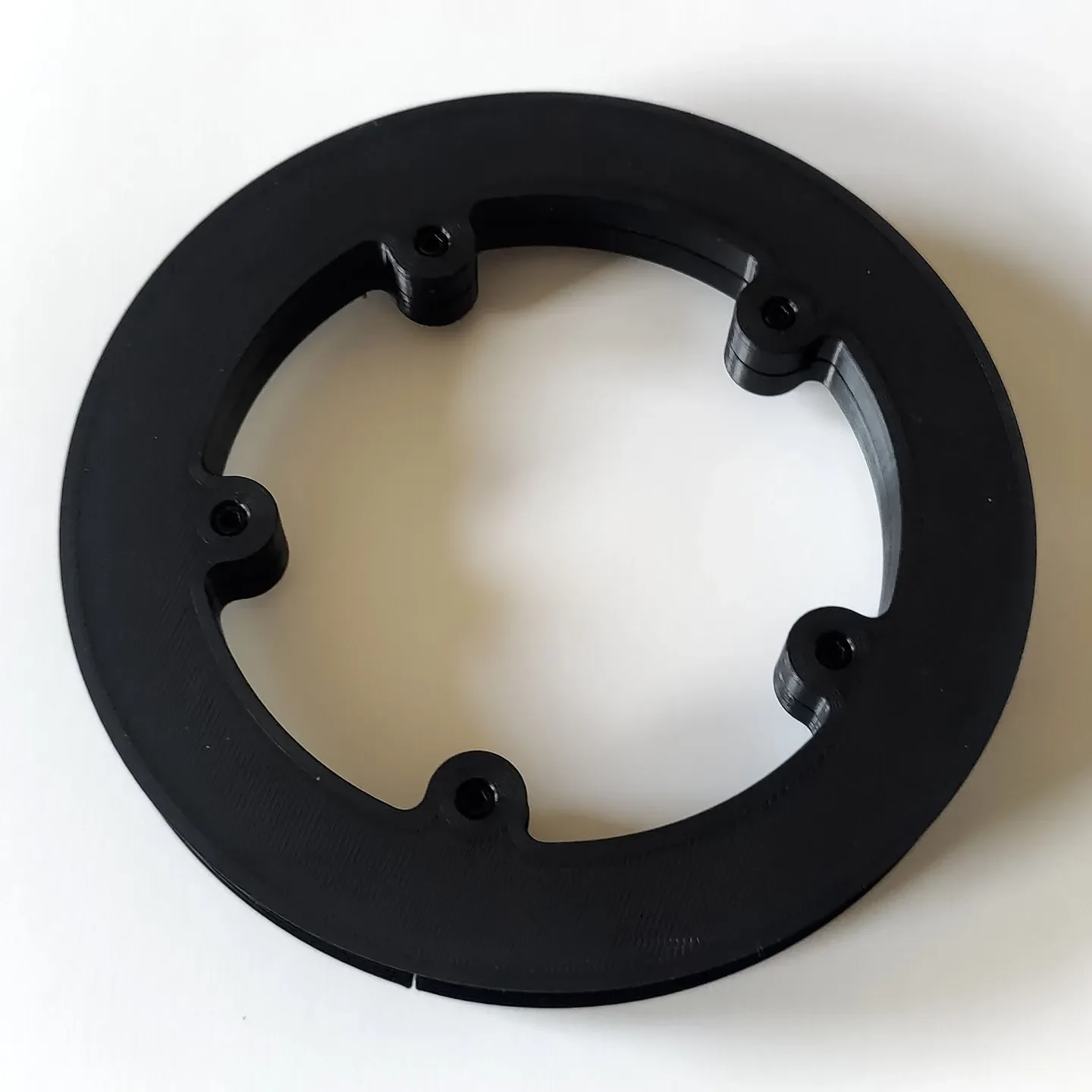

Внутреннее кольцо имеет два варианта: с прорезью и без нее. В зависимости от того, готовы ли вы разобрать большую часть велосипеда или нет.

Параметрический файл FreeCAD доступен для легкого редактирования.

Для моделирования деталей я использовал FreeCAD (https://www.freecad.org/). Мы будем очень признательны за отзывы о методах проектирования.
