Минималистичная цепочка 48T, которую легко распечатать......

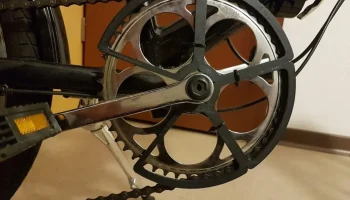

Это легко распечатанная защита цепи для звездочки, которая не принимает защиту. Я понятия не имею, какой марки эта цепочка, но у нее 48 зубьев.

Я думаю, вы можете использовать его и на звездочках меньшего размера, они предназначены для крепления стяжками.

Инструкции:

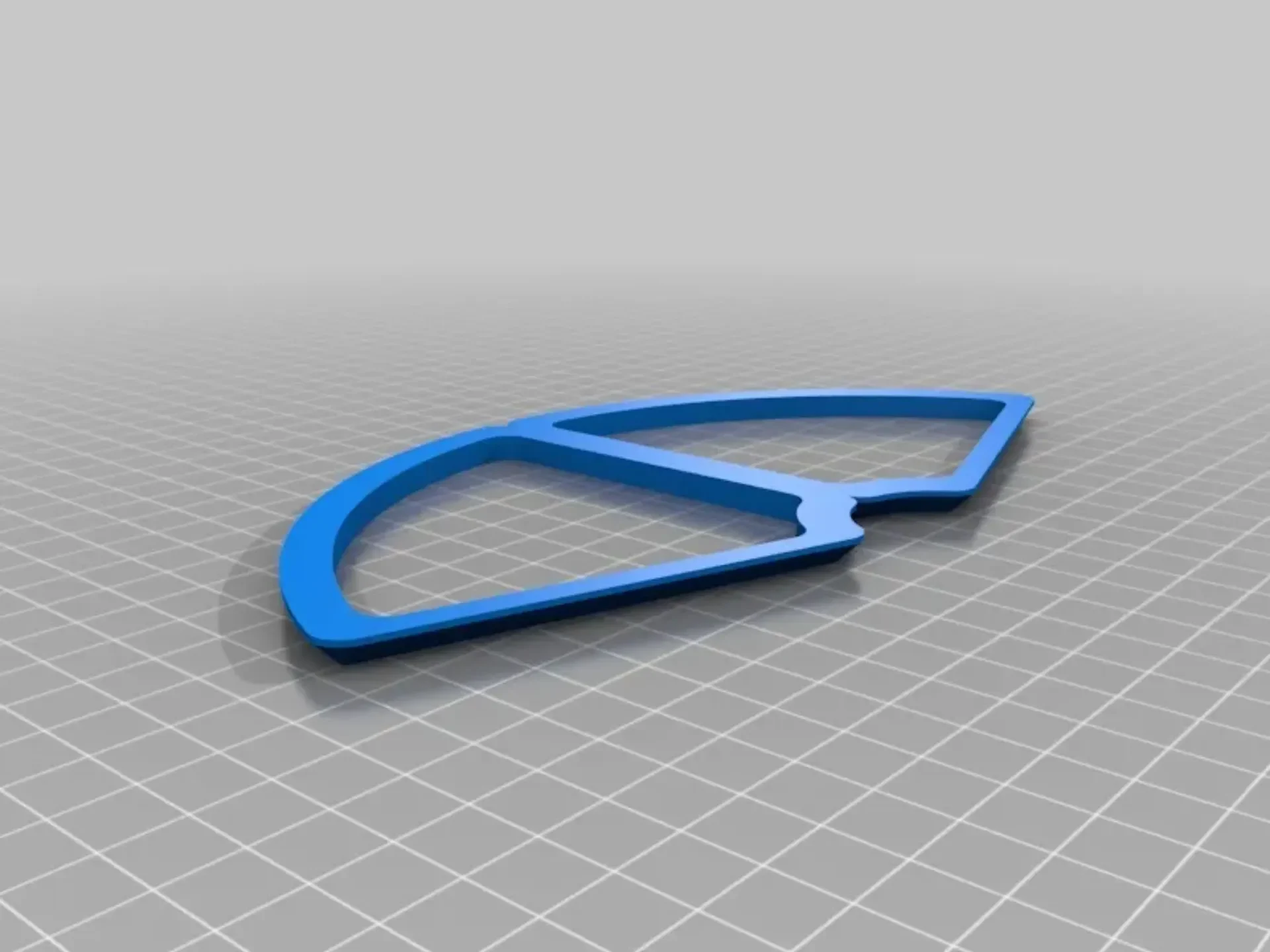

Напечатано PLA при температуре 205C, заполнение 20%. Печатайте плоской стороной вниз для лучшего приклеивания и выпуклой стороной вни�� для легкого удаления. Для печати требуется поверхность размером не менее 200 x 100 мм. Вероятно, вам придется распечатать две копии. Никаких опор, плоты не являются обязательными.

Особенности:

Подходит для i3/Makerbot или аналогичной печатной платформы, поскольку для нее требуется около 20x10 см.
Некрасиво, но для выполнения работы использует миним��м материала.
«Быстрая» печать должна занять менее одного часа.
Вытянутая/скошенная (узкая сторона) должна располагаться со стороны цепи, чтобы цепь могла освободиться.
Внешние углы закруглены, поэтому у ваших штанов есть возможность преодолеть защиту и цепь.

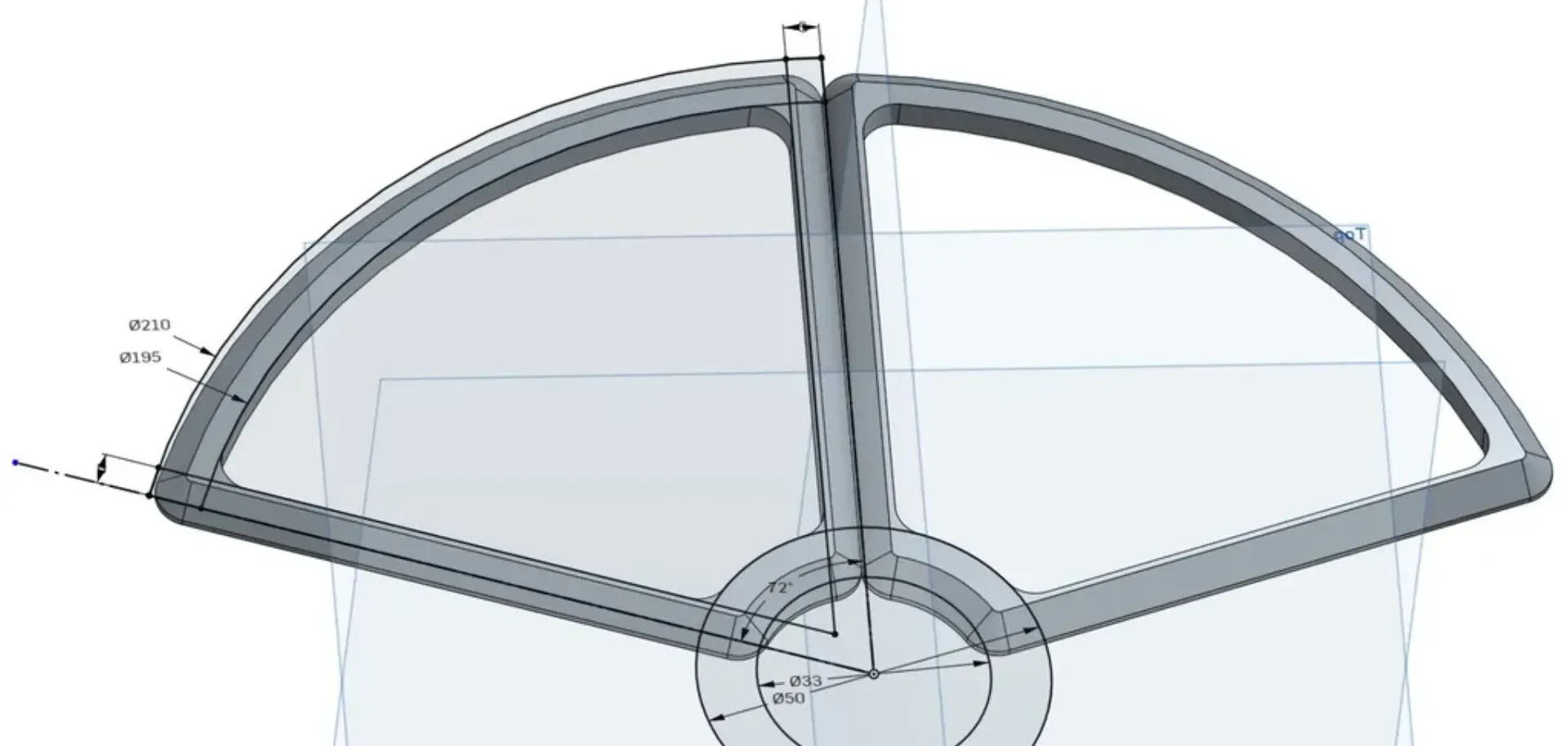

Зазор коленвала от центра 33 мм, наружный диаметр 210 мм.

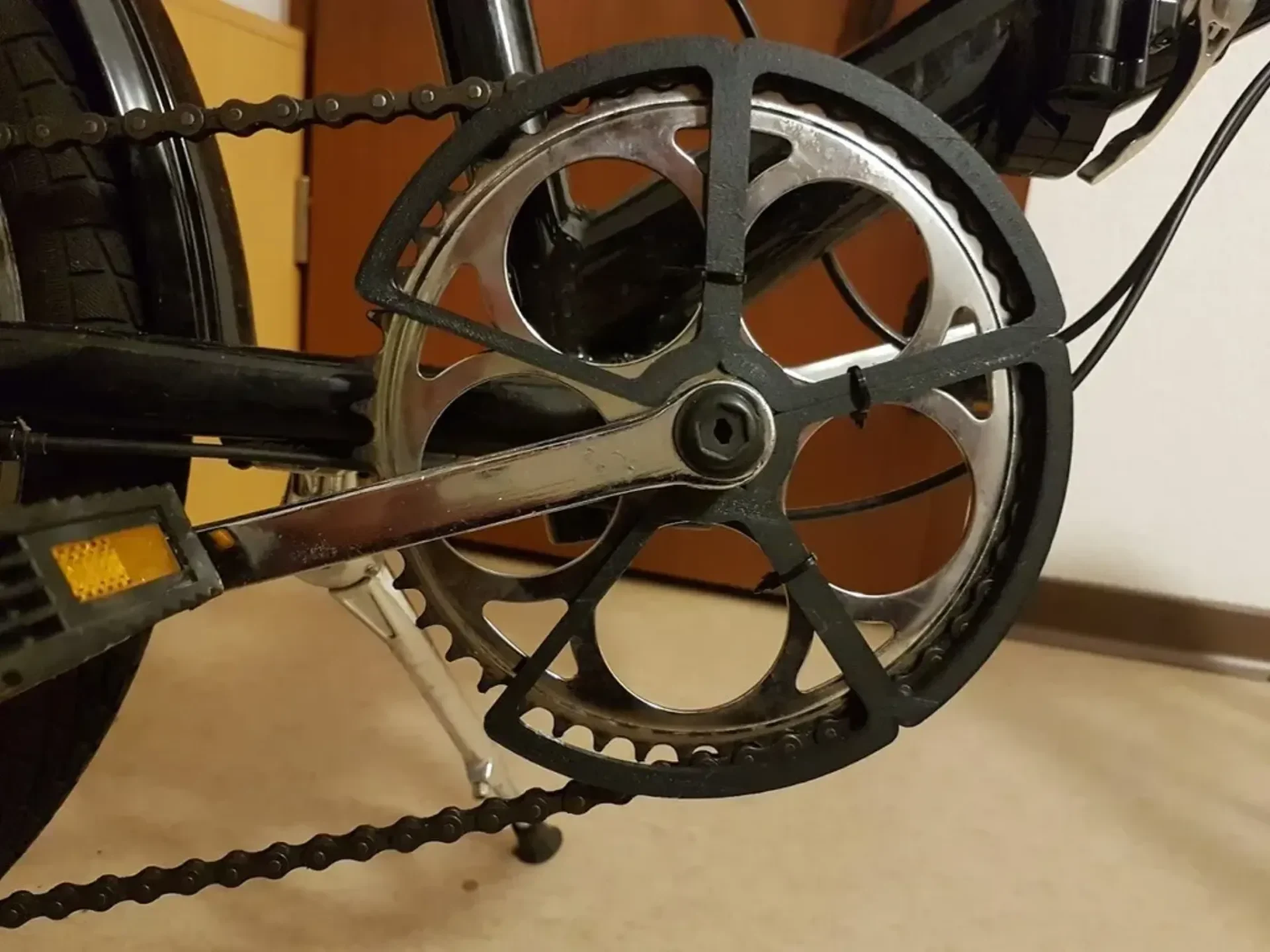

*Протестировано!

Вы можете клонировать его и изменить, чтобы сделать его собственным, просто отредактировав эскиз OnShape: https://cad.onshape.com/documents/41ae2ad591eadd1abd046603/w/e04e9aa26154bb40d38aec2f/e/2b6c9f6084c98b69cb31430b

Послепечатная обработка:

В случае с этой цепочкой никаких модификаций не потребовалось. Тем не менее, я спроектировал другие цепочки плоскими и использовал зажигалку (синяя часть пламени), чтобы смягчить их и придать им форму вручную, чтобы они сидели гордо (снаружи цепи). Если вы обнаружите, что ваша версия расположена слишком близко к звездочке, вы тоже можете сделать это, это займет 2 минуты.
