Манекен руля для демонстрации тормозов......

Мотивация
идея состоит в том, чтобы иметь на постоянной экспозиции минимальную «диораму», показывающую настройку различных тормозных экосистем.
тормозной рычаг
тормозной трос и корпус
тормозной суппорт

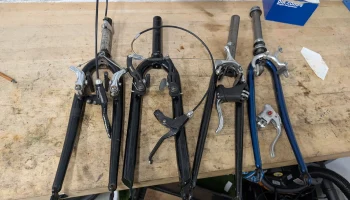

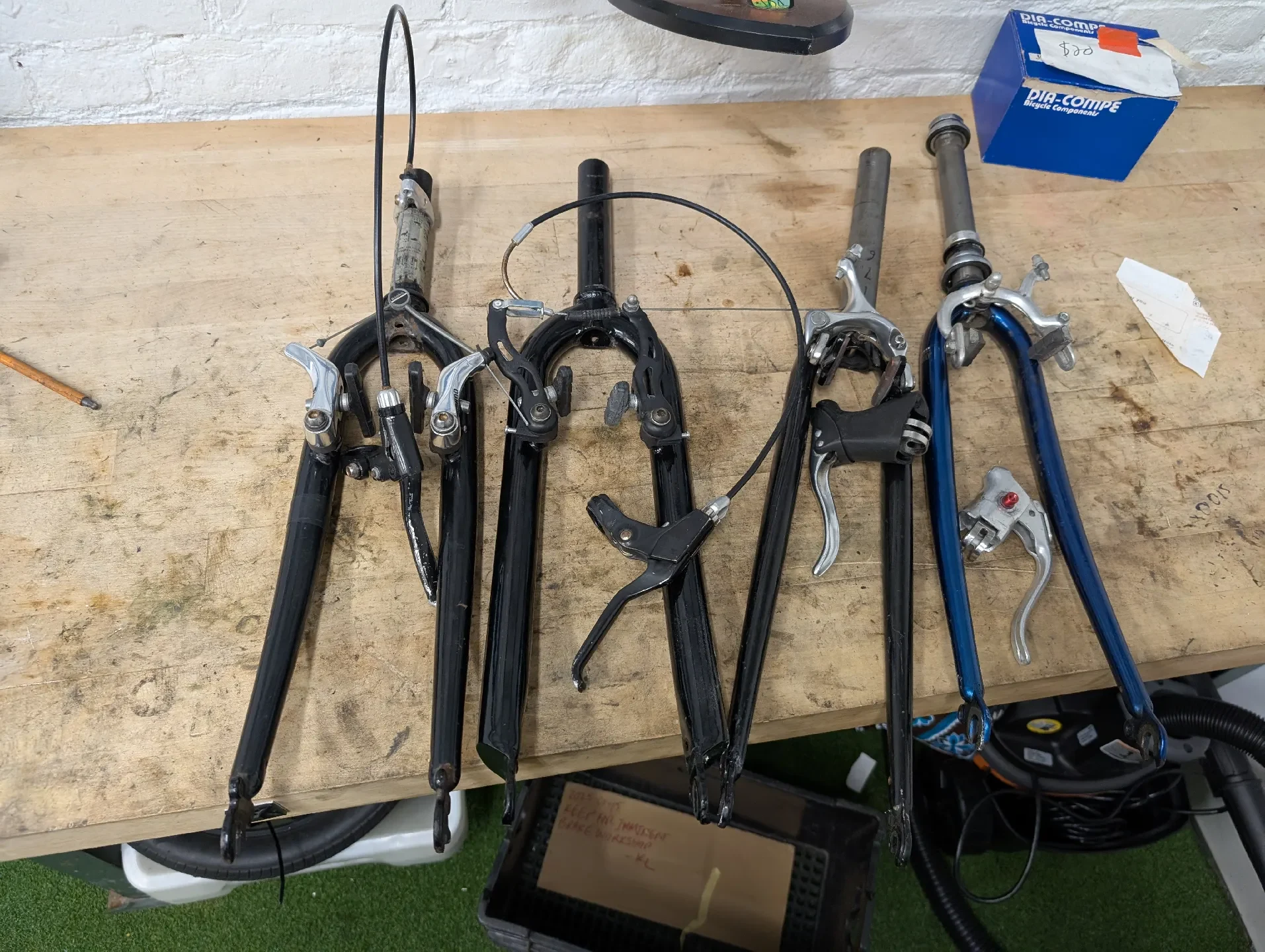

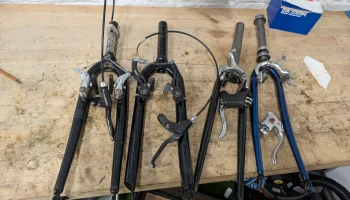

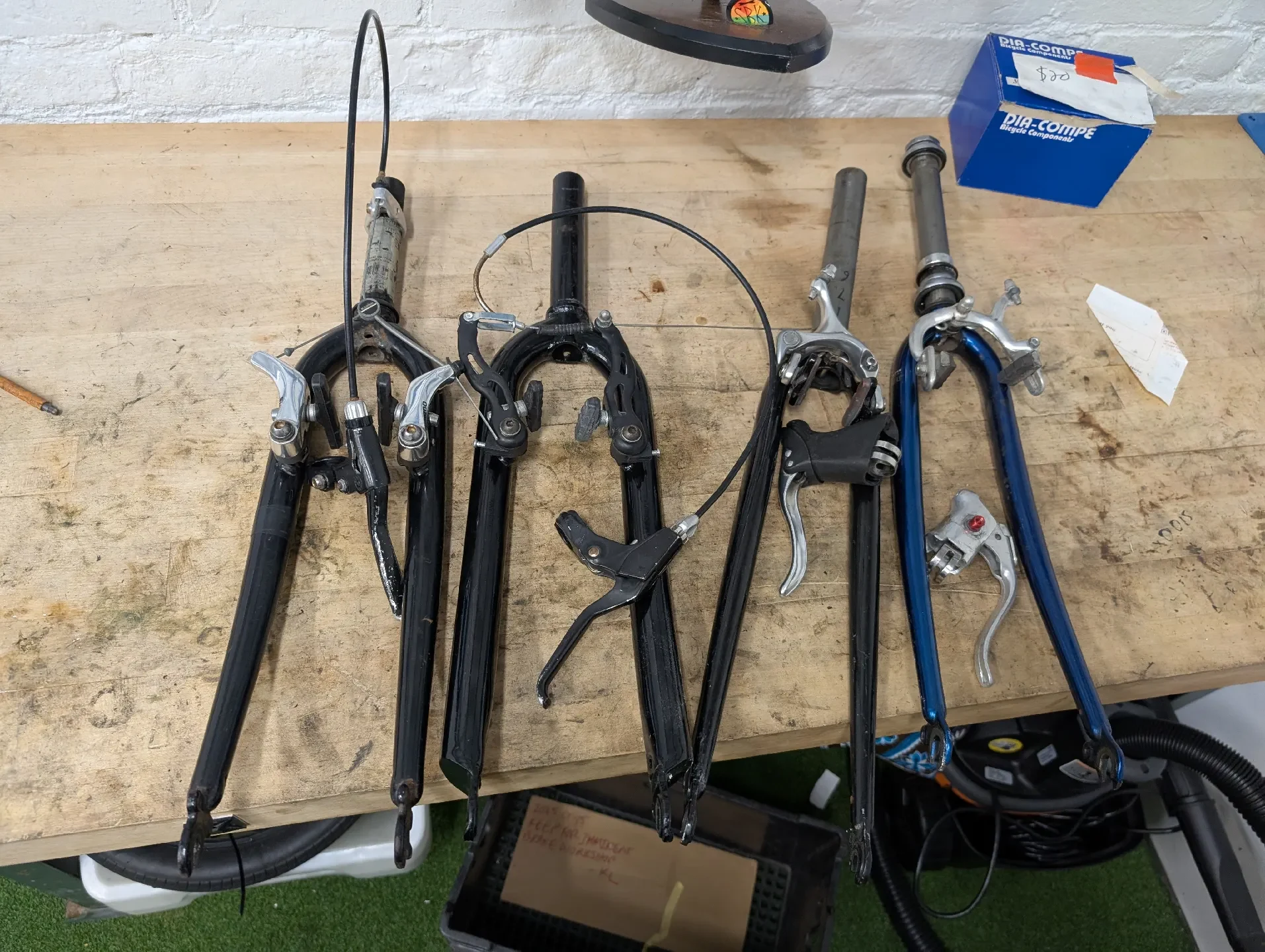

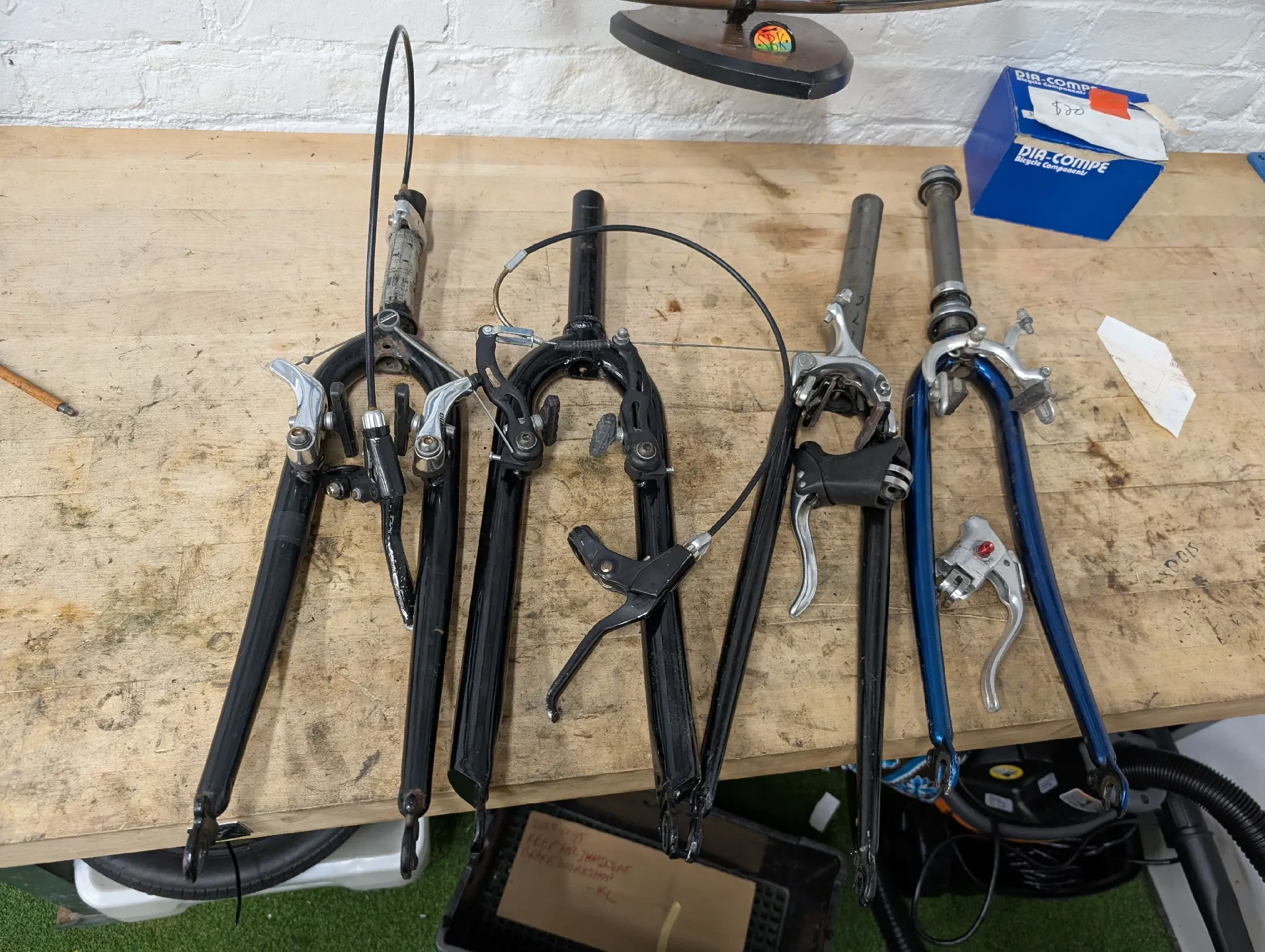

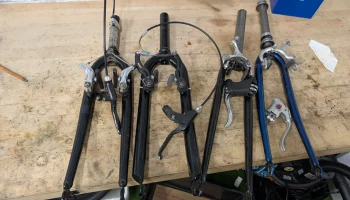

Я использую старые велосипедные вилки, которые относительно распространены, дешевы и малы, тогда как в местном кооперативе места для постоянных экспозиций, демонстраций и прочего не хватает.
демонстрации послужат иллюстрацией этих концепций (не исчерпывающий список):
идеальное натяжение кабеля
центрирование тормоза
выбор типа кабельной головки
Короткая тяга против длинной тяги
установка рычагов, суппортов
подготовка жилья
идеальная длина корпуса
Чтобы еще больше минимизировать занимаемое пространство, руль и выносы не были включены в мою установку.
1" threaded forks
на самом деле они лучшие, потому что обычный руль диаметром 22,2 мм можно просто вставить в рулевое колесо и использовать в качестве макета руля, к которому можно прикрепить тормозные рычаги.
пример здесь
Безрезьбовая вилка 1,125 дюйма
мы не можем сделать то же самое, потому что на них часто установлена звездообразная гайка
более того, идентификатор этих вилок на самом деле не дает много возможностей для застревания компонентов, подобных рулю.

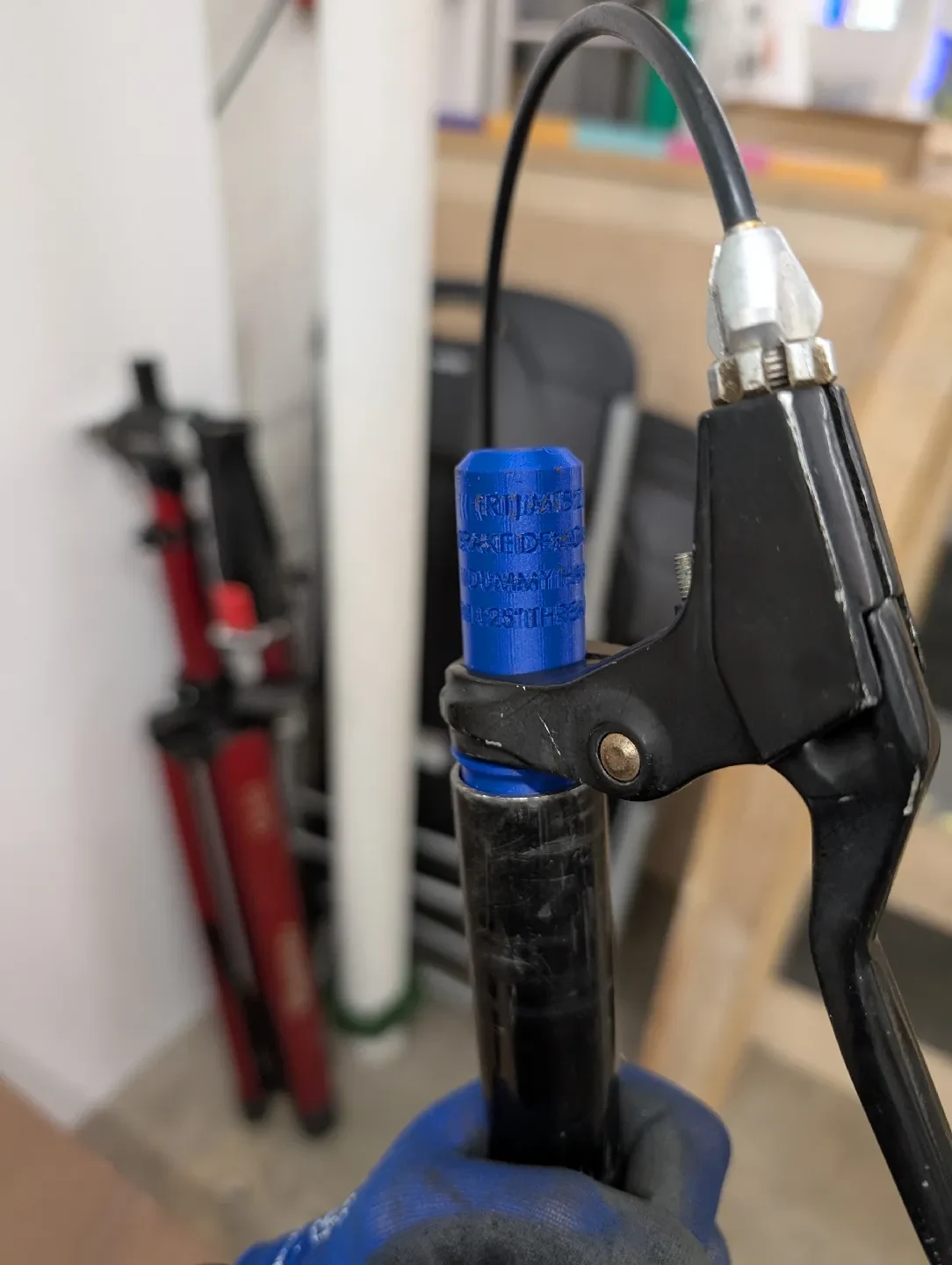

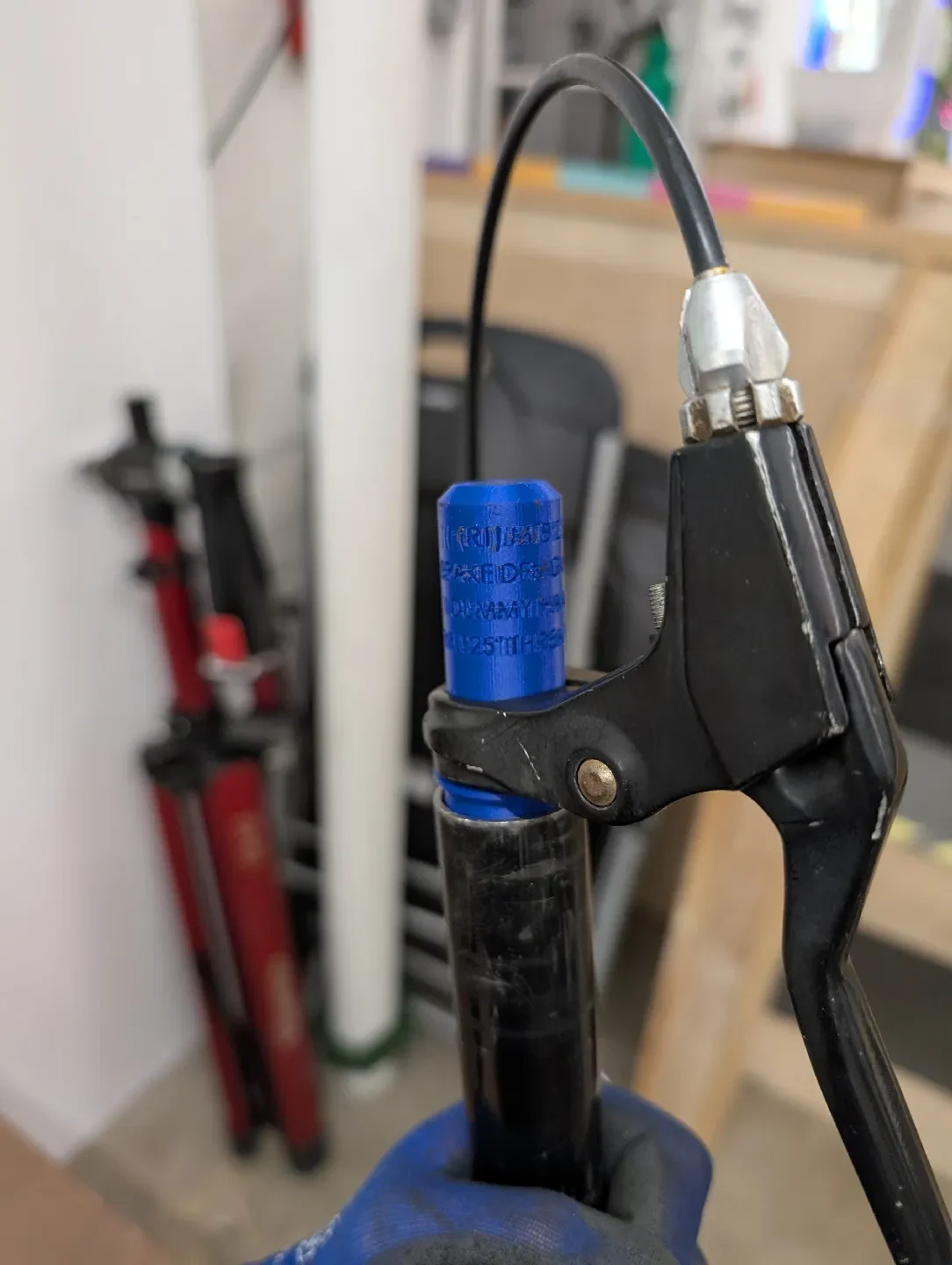

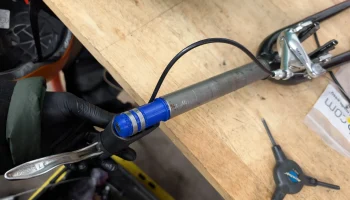

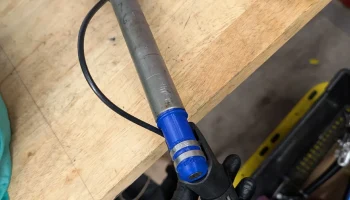

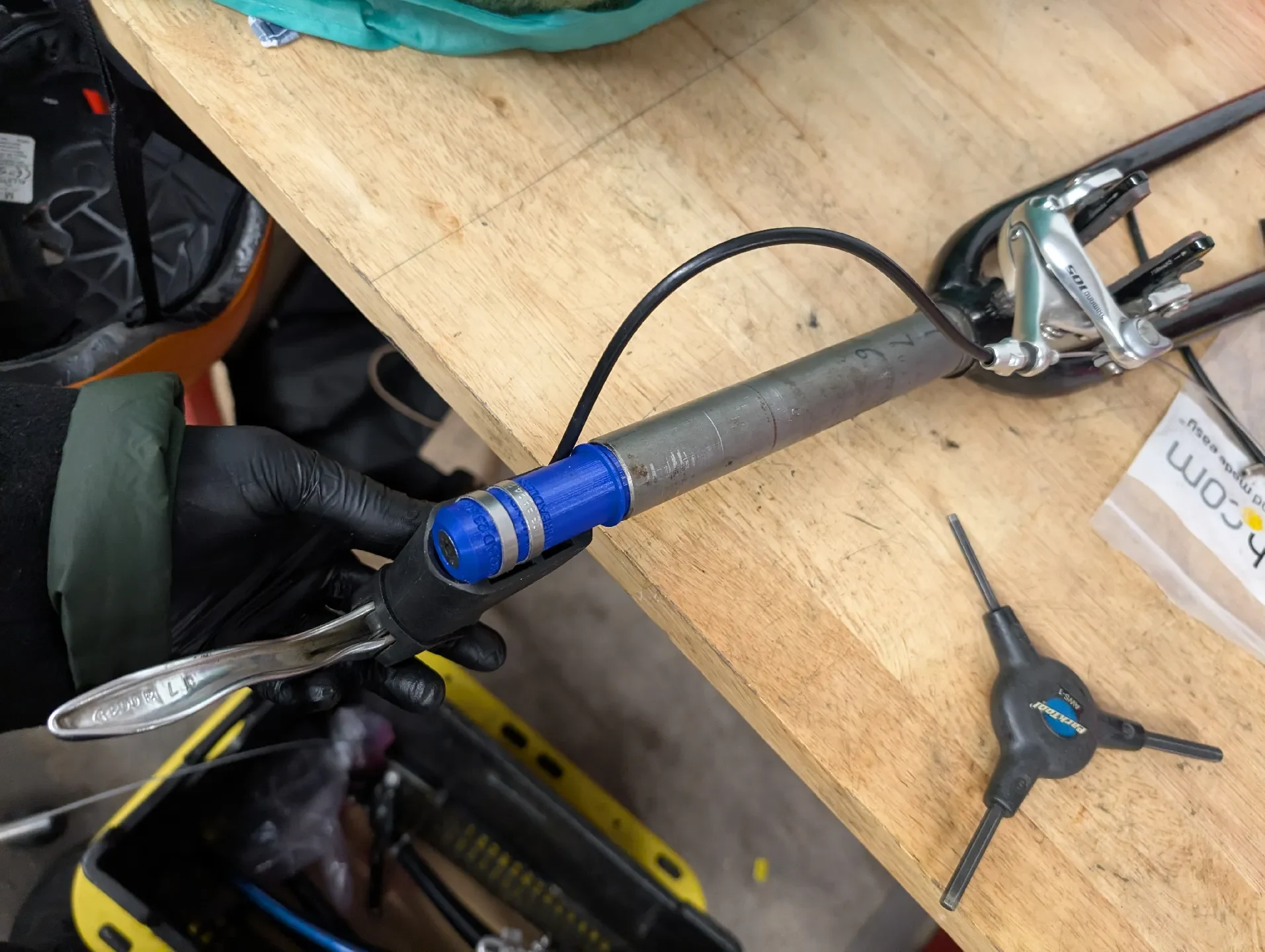

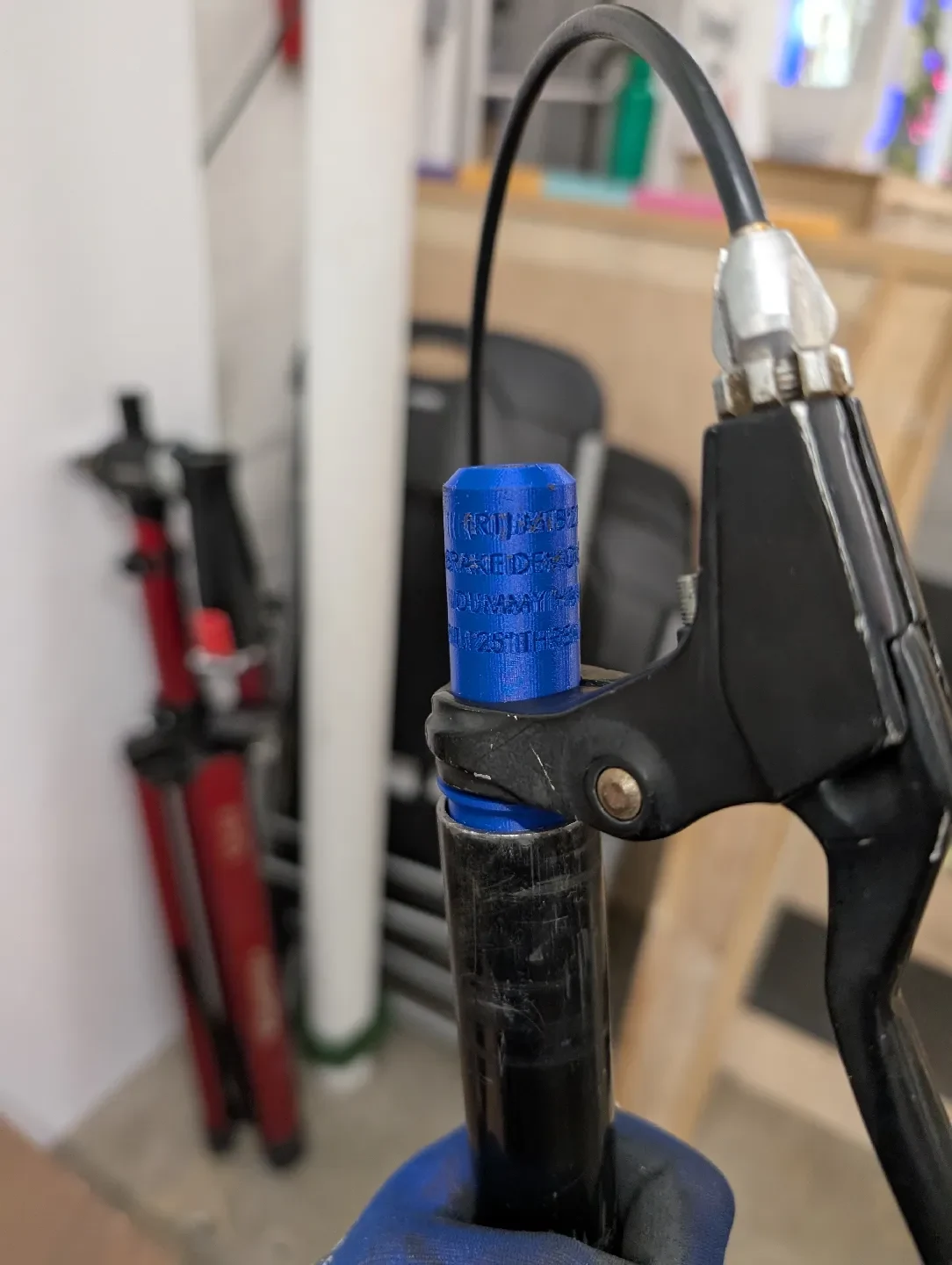

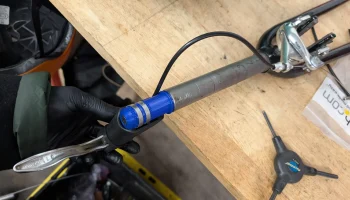

поэтому в моем решении используется существующая звездообразная гайка, правильно установленная.
Глубина установки звездообразной гайки

15 мм с помощью инструмента Park Tool

Ред. 1

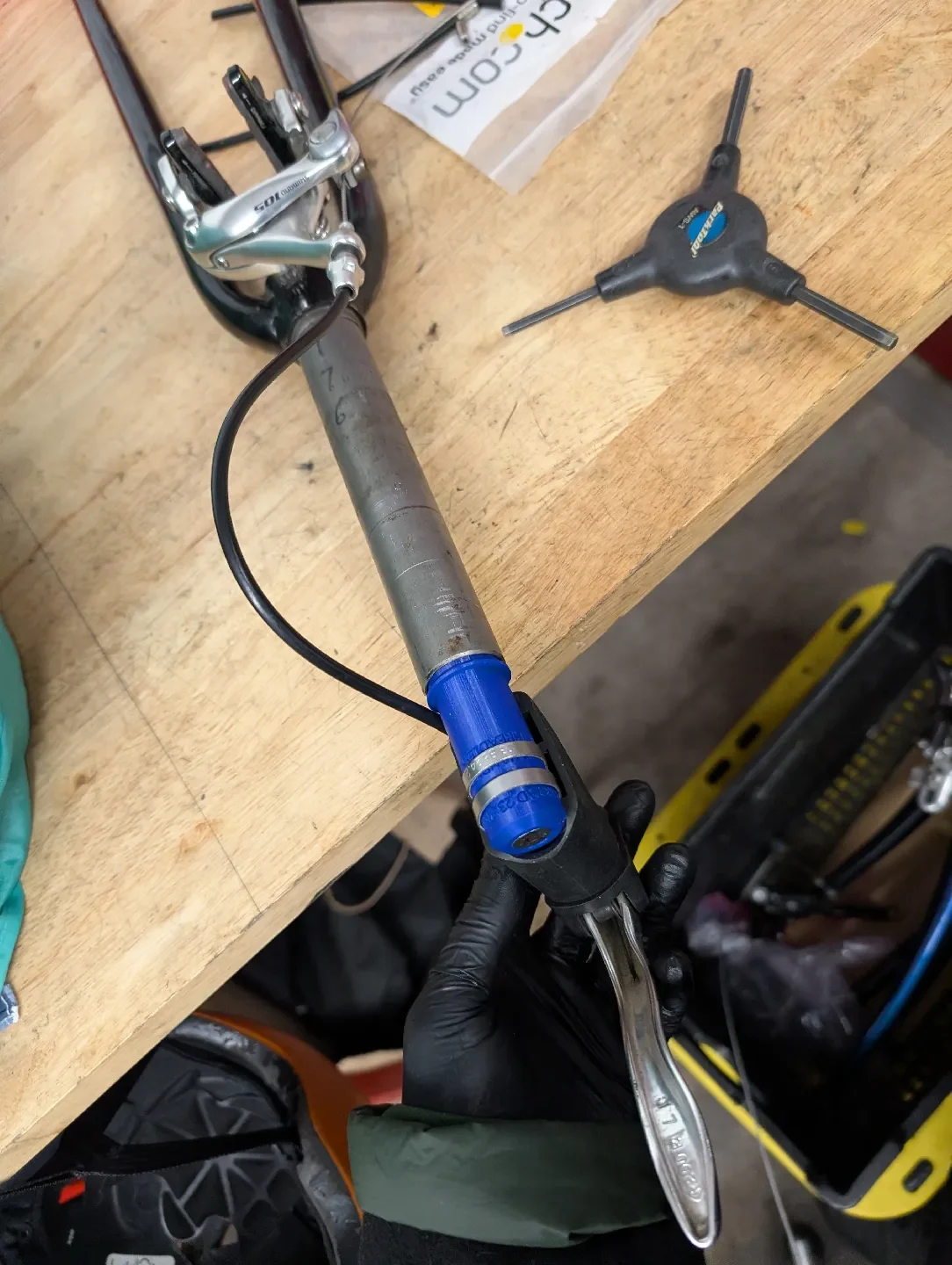

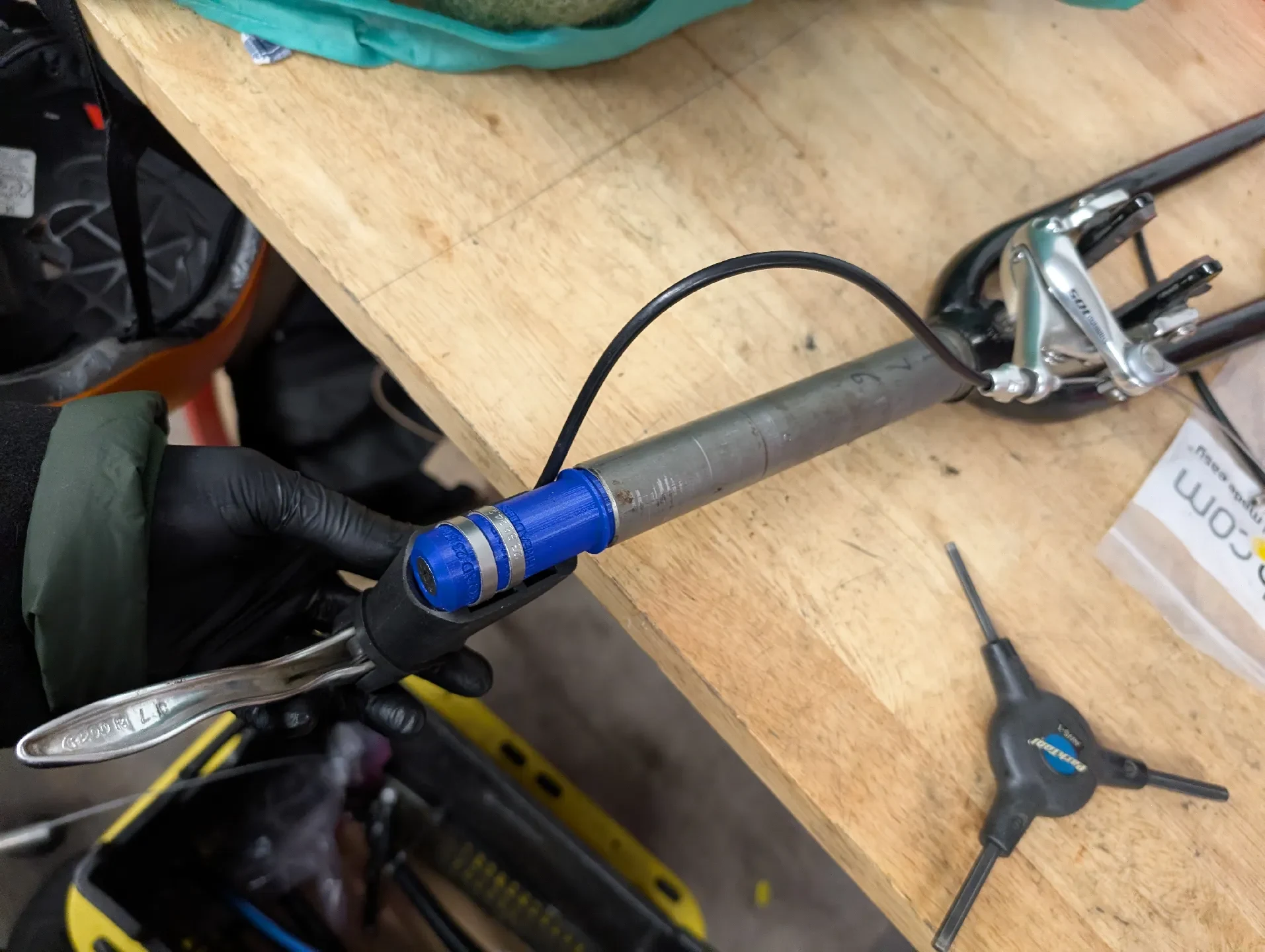

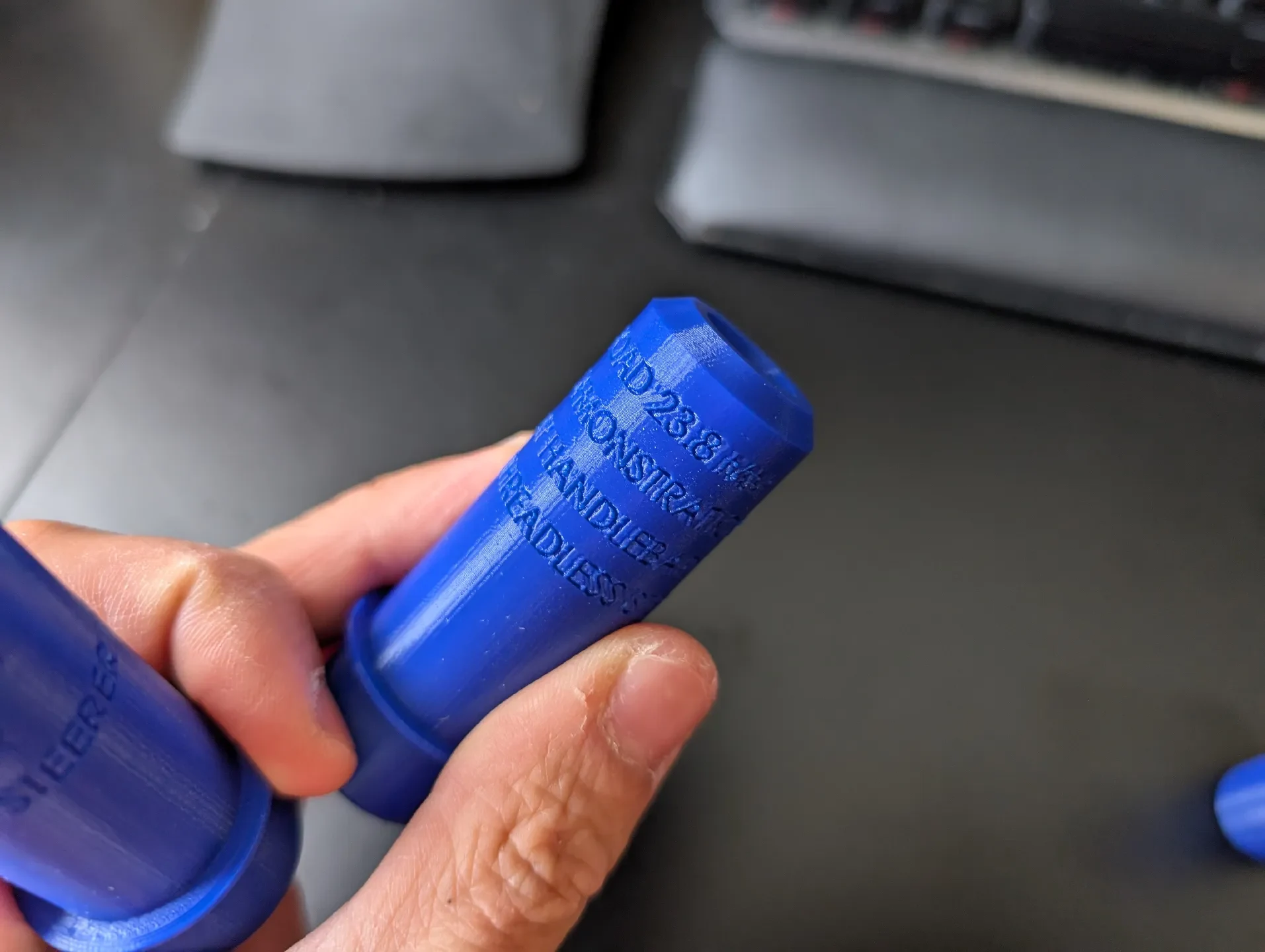

Я создал 2 версии
22,2 мм для тормозных рычагов с плоским стержнем
23,8 мм для рычагов дорожного тормоза
требуется аппаратное обеспечение
M6 x ~90 мм CSK
поскольку винт служит основой детали 3DP, он обладает достаточной прочностью, чтобы противостоять тормозным силам.
все р��вно рекомендуется устанавливать тормозной рычаг как можно ближе к рулю
