Шайбы Surly OD

Контекст

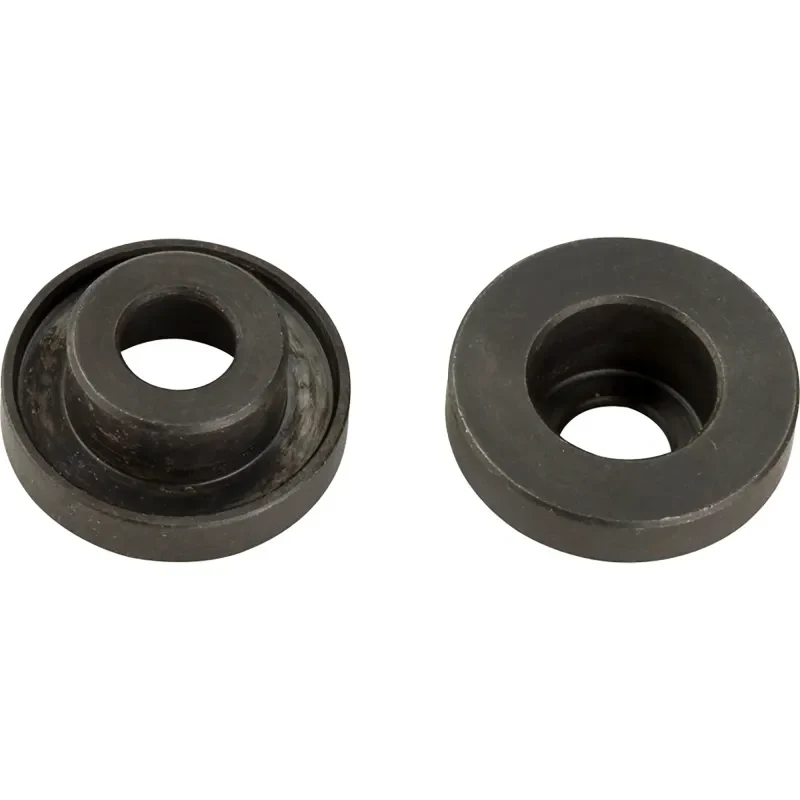

Surly продает эти шайбы.

Опция QR предназначена для адаптации любых моделей O.L.D. длиной 135, 141, 170 или 190 мм. Ступица оси QR работает только с рамами Surly с межосевым расстоянием 142, 148, 177 или 197 мм.
Опция оси 10 мм предназначена для адаптации любых моделей со старым диаметром 135, 141, 170 или 190 мм. Ступица со сплошной осью диаметром 10 мм и межосевым расстоянием 142, 148, 177 или 197 мм, только рамы Surly

Это только для QR-версии
Возможно, в будущем сделаю версию толщиной 10 мм.
вероятно, это совместимо только с открытыми дропаутами, которые допускают сквозные оси 12 x 142 мм (TA)
AFAIK, только Surly делает такие кадры
Я сделал это для 142 мм OLD, а не для других — другие могут работать, используя тот же файл печати.
Вероятно, это связано с тем, что Surly продает только один комплект QR-шайб; Я предполагаю, что можно ожидать, что некоторая допустимая гибкость рамы компенсирует небольшие различия в оригинальном OLD от 135 мм.
по состоянию на 25 октября 2025 г. это не проверялось
Дизайн

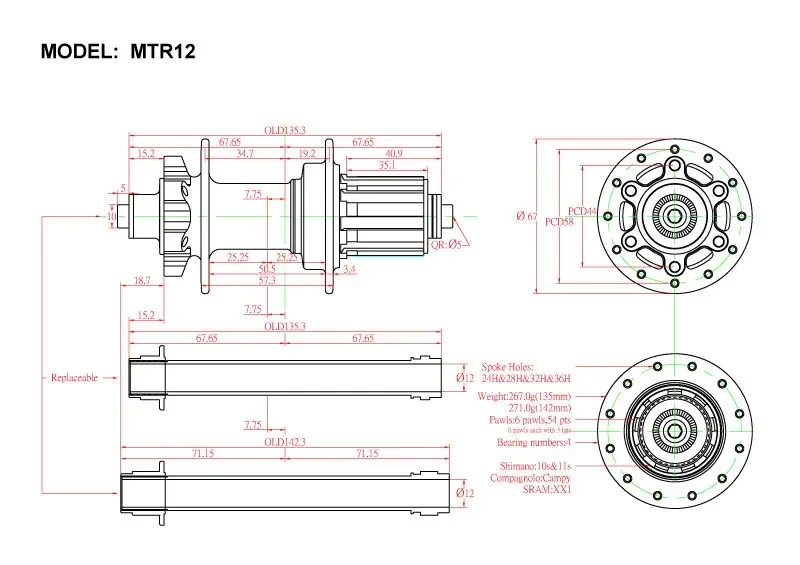

Типичные размеры ступицы
типичные размеры ступицы: обратите внимание, что оси ступицы диаметром 135 мм заканчиваются выступом резьбы М10 примерно на 5 мм за пределы контргаек.
обратите внимание также, что стандартная ось втулки диаметром 135 мм имеет старую длину 135 мм, но фактическая общая длина оси втулки составляет 135+5+5 = 145 мм, что, очевидно, > 142 мм.
мы обойдем это, перекрывая дополнительную длину внутри дропаута
Стопорное кольцо кассеты

266 × 97

нам нужно убедиться, что внешний диаметр нашей шайбы меньше, чем внут��енний диаметр стопорного кольца кассеты, иначе они будут касаться, тереться и вызывать затягивание.

На сайте Unior указано, что размер D2 составляет 21,25 мм.

в частности, контргайки M10 (которые образуют СТАРЫЕ размеры) обычно имеют внешний диаметр 19-20 мм.

Толщина дропаута рамы

Мне лень измерять толщину дропаутов Surly, но по литературе это, наверное, 5-8 мм.

1000 × 767

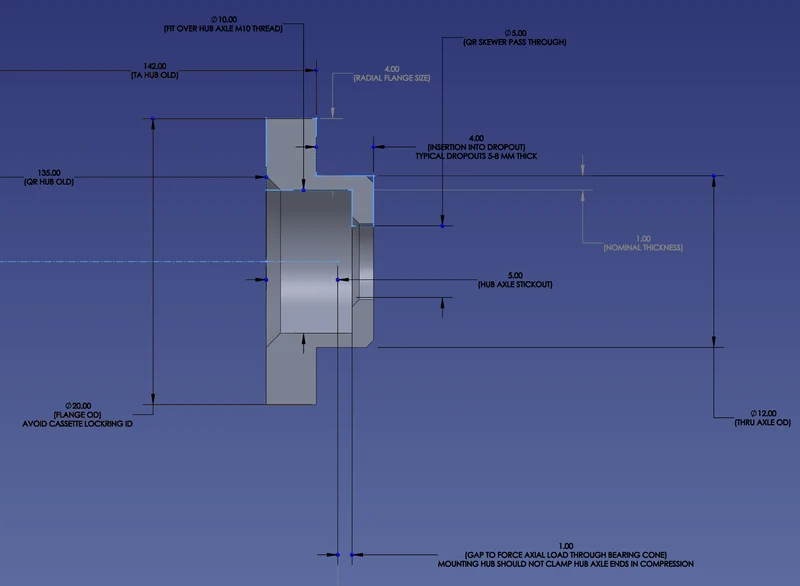

Собираем все это вместе

IIUC, проход 5 мм для вертела QR не имеет решающего значения; зажимающая нагрузка вертела QR идет от вертела через дропаут, переходник, затем контргайку подшипника + пару конусов, затем зеркально отражается на другой стороне

Я считаю, что зазор с резьбой М10 может быть полностью выполнен без потери функциональности.

предусмотрен зазор в 1 мм, чтобы предотвратить преждевременное опускание адаптера на конец оси ступицы, что является гораздо менее контролируемым размером, чем СТАРЫЙ, и концы оси ступицы не обязательно предназначены для зажима, в отличие от контргаек/конусов.
