Модернизация электрорельса Burley COHO XC (бонус: дополни...
Отказ от ответственности: работа все еще продолжается! Файлы могут быть обновлены без предварительного уведомления.

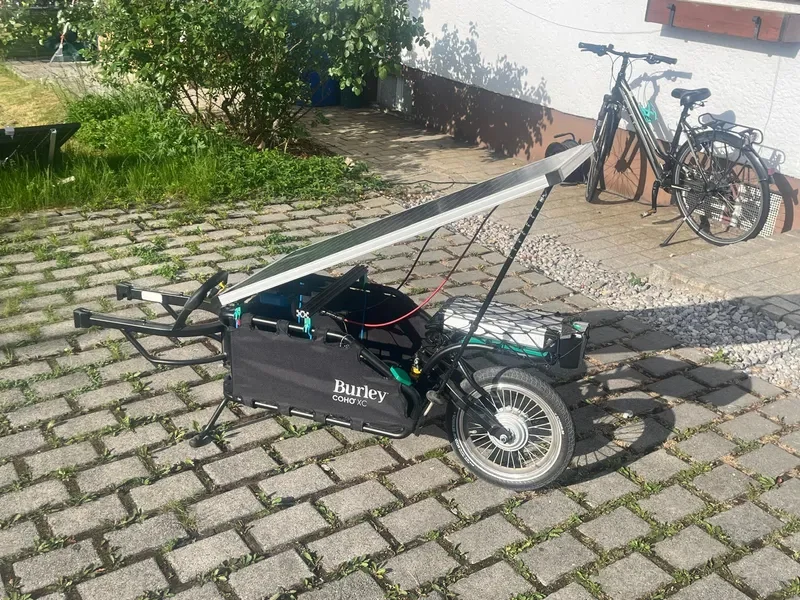

Прицеп Burley Coho XC был модернизирован в два этапа:
1. Установка аккумулятора и электродвигателя (https://www.electrail.de/webshop/trailer-antriebe/electrail-kit-16-detail)
К сожалению, прилагаемое колесо с мотором не подходит к прицепу; поэтому прорезь необходимо расширить, чтобы он�� поместилась. Делалось это металлическим напильником. Далее самое ответственное — установка аккумулятора. Поэтому пластиковая защита от брызг удаляется, а аккумулятор монтируется на детали, напечатанные на 3D-принтере (жесткие допуски). Можно использовать оригинальные винты.
Винты и гайки M6x40 используются для замены стержней, поставляемых в комплекте с прицепом, что делает крепление аккумулятора защищенным ��т кражи.
2. Установка солнечной панели мощностью 100 Вт для использования без сети (опционально):
Монтаж алюминиевого профиля(ов) на панель мощностью 100 Вт:
2 x 445 мм Алюминиевый профиль 2040 (я использовал тип V-Slot)
2 петли (+ крепежные винты и гайки для крепления к раме; я использовал винты M5 и натяжные кольца, чтобы удерживать винты на месте)
10 х M4x10 винт с шестигранной головкой
10 х молотковая гайка M4
Установка агрегата на прицеп:
8 кабельных стяжек (я использовал многоразовые)
8 х молотковая гайка M4
8 x M4x10 (Coho_mount_small) или M4x25 (Coho_mount_large); детали необходимо крепить к профилю на расстоянии 408 мм друг от друга, чтобы подогнать раму прицепа
Электроника (пайка НЕ потребуется! при моей настройке):
Обратите внимание, что используемый литий-ионный аккумулятор рассчитан на напряжение 37 В (30-42 В); поэтому солнечный контроллер должен поддерживать систему 36 В!
Также не будут работать солнечные панели 18 В (без дополнительного оборудования); вам нужна панель на 36 В для зарядки аккумулятора (при использовании контроллера victron)
Обратите внимание, что интеллектуальное солнечное зарядное устройство Victron требует специальных настроек для работы с литий-ионной системой напряжением 36 В! Предоставлю по запросу..
Солнечная панель мощностью 100 Вт, та, которую я использовал, имеет размеры 1130 x 505 x 30 мм, весит 6,5 кг (Ссылка)
Контроллер заряда солнечной батареи, поддерживающий напряжение 36 В (например, Victron Smart Solar 100/20)
Провода со штекером RCA10.5 (я вырезал из зарядного устройства на 42В вот так https://www.ebay.de/itm/193748401647
