Шпильки для стоек M6 10/6 дюймов
Обновление 1.3: увеличены допуски на валу шпильки и шестигранной головке, близкие к версии 1.1-1.0. Темы почти как 1.2.
RackStuds — прочное резьбовое крепление(TM).
Эта конструкция, состоящая из двух частей, призвана сделать мини-стойки, напечатанные на 3D-принтере, более интересными и доступными, избавив от необходимости совершать пару поездок в хозяйственный магазин. Шпильки на 100% совместимы с направляющими стоек от McBig и Natalie T, и кажется, что многие другие конструкции заимствуют размеры из этих основополагающих работ, поэтому со временем совместимость будет расширяться все дальше и дальше. Существуют и другие печатные варианты, но ни один из них до сих пор не обеспечил той прочности и простоты использования, которые я искал.
RackStuds, вероятно, делают именно то, что вы думаете. Дальнейшее чтение не является обязательным.
Шпильки, говорите?

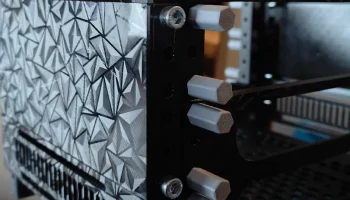

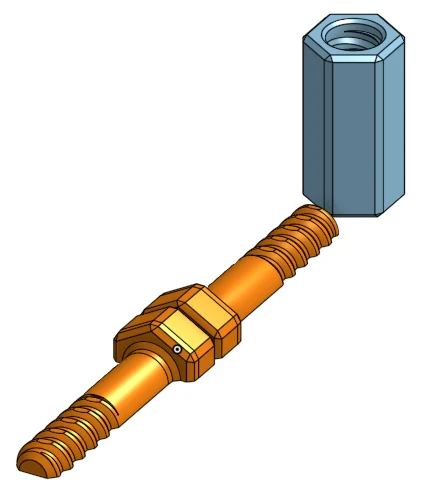

А теперь выслушайте меня… Я знаю, что они выглядят как непропорциональные гайки и болты, но они созданы для того, чтобы работать наоборот.

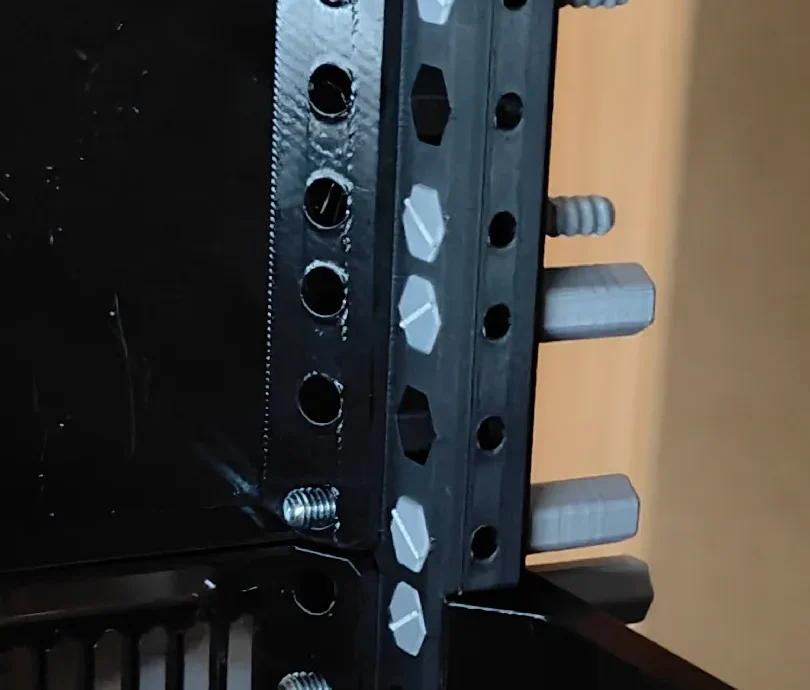

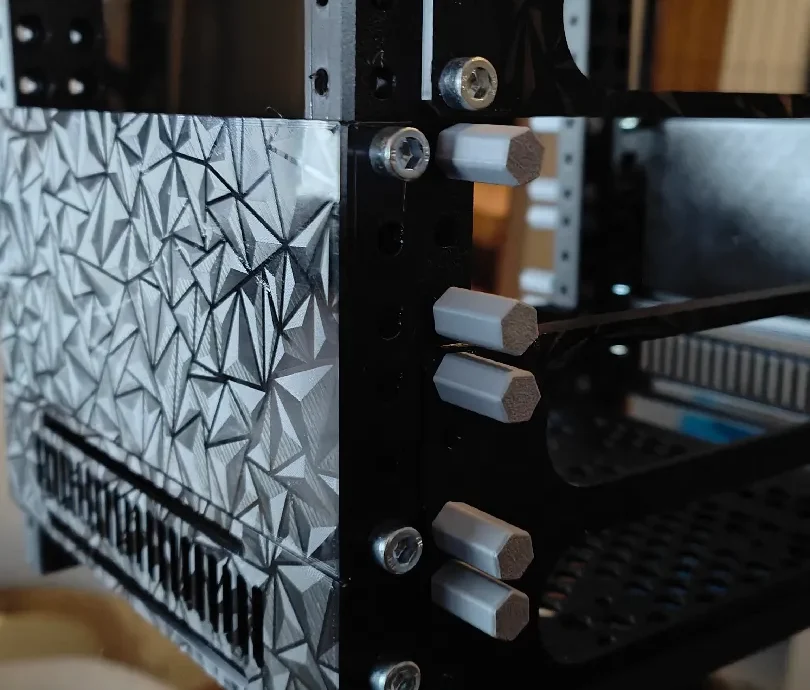

Шпилька (болт) входит первой с задней части направляющей и плотно садится в шестигранный паз. При таком подходе можно обнаружить два преимущества. Во-первых, они не выпадают в отличие от обычных гаек М6. Во-вторых, они будут временно удерживать заглушку, полку или стойку во время установки.
Это делает все намного проще. Гайка затягивается последней и может быть затянута вручную или с помощью головки диаметром 10 мм.
Почему раскол?

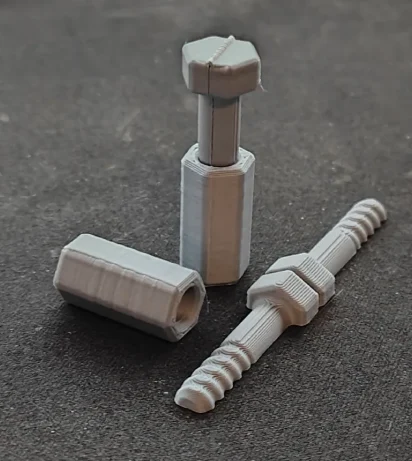

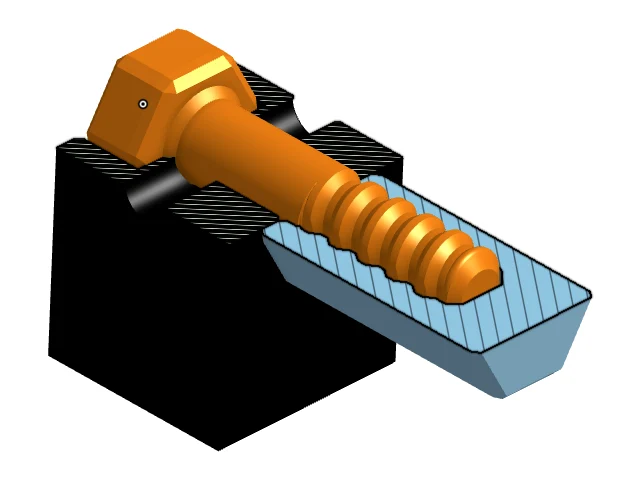

Шпилька разделена посередине и сложена на печатной платформе по двум причинам. Это гарантирует, что не будет никаких выступов, а резьба будет сформирована как можно лучше. Кроме того, это означает, что нагрузка находится в плоскости линий слоев, поэтому шпильки становятся удивительно прочными, несмотря на неприятный размер.
Когда шпилька установлена, сам разрез не представляет проблем, поскольку и направляющие, и гайка плотно сжимают две половинки.
С другой стороны, гайка печатается вертикально, потому что приложена большая сила, пытающаяся ее разделить. Это ухудшает прочность на растяжение в направлении Z, поэтому для компенсации первые несколько витков делаются довольно мелкими, что позволяет тянущим силам распространяться дальше в гайку.
Это совсем не похоже на M6 x 1 мм...
Ничто здесь не соответствует стандартам ISO, и на то есть веские причины! Стандартная резьба M6 ужасно слаба при печати на потребительском оборудовании. Это спец��альный профиль резьбы с шагом 2,6 мм. Таким образом, ничто здесь не будет сопрягаться с резьбой M6. Однако они входят в те же отверстия, что и крепежные детали М6, поэтому настоящим я объявляю их эквивалентными М6.
Проблема? Без проблем!
Если заклепка расколется при складывании, это не конец света. Поскольку шпильки удерживаются вместе как направляющей стойки, так и гайкой, обычно вы можете просто продолжать использовать расколовшуюся шпильку. Однако я бы посоветовал вам обратить внимание на соосность, прежде чем начинать затягивать гайку. Если вы хотите избежать раскола шпилек, используйте более податливый материал. Я печатаю свой из PLA, и на самом деле ни один из них не развалился, но это определенно может случиться. Чтобы проверить материал, просто возьмите кусочек нити и резко согните ее пальцами на 90 градусов в одну сторону, а затем в другую. Если конец отломится, нить слишком хрупкая. Некоторые говорят, что вы можете осушить нить и вернуть ее к жизни, но я бы посоветовал вместо этого использовать эту нить для чего-то декоративного.
Допуски на них относительно жесткие. Ничего сумасшедшего, но у всех разные настройки, и могут возникнуть проблемы с установкой. Если это произойдет, сначала попробуйте стандартный профиль печати в слайсере без каких-либо настроек, кроме печати как минимум с тремя стенками. Если у вас по-прежнему возникают проблемы, вам придется немного изменить масштабирование деталей. Используйте направляющую стойки в качестве ориентира и выясните, не слишком ли велики шпильки или слишком малы гайки. Увеличивайте или уменьшайте только «толщину» детали, а не длину. И, пожалуйста, сообщите мне, чтобы я мог увидеть, есть ли какие-либо тенденции, вызывающие проблемы в одном конкретном измерении. Позже я мог бы также опубликовать более свободную версию, но это несколько навредило бы прочности, поэтому мы будем избегать этого, если сможем.
