Компьютерный терминал Star Trek TNG

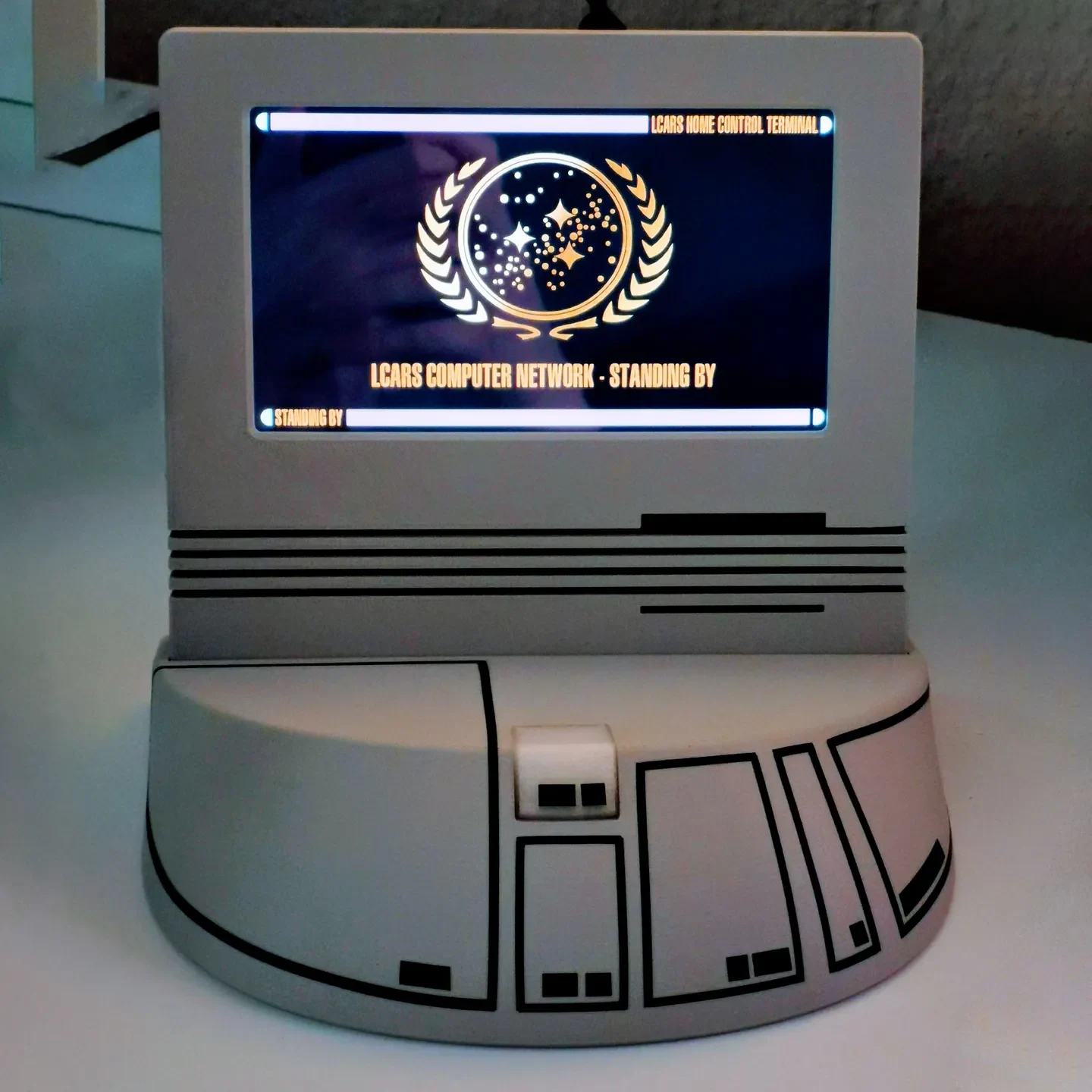

«Звездный путь» — настольный компьютерный терминал нового поколения

Пытаясь создать небольшой настольный компьютер на базе Raspberry PI для таких задач, как регистрация времени, меня вдохновил культовый дизайн компьютерных реквизитов во многих эпизодах «Следующего поколения».

Форма и очертания небольших настольных компьютерных терминалов во многих помещениях для экипажа или в комнате для готовки Жана-Люка Пикара оказались идеально подходящими, поэтому на свет появилась эта модель. Этот терминал часто поставляется в черном цвете с белыми деталями, но я выбрал для своей версии светло-серый с черными деталями.

Поскольку я хотел установить небольшой сенсорный монитор в дисплейной части, мне просто пришлось немного увеличить размер рамки и изменить исходный форм-фактор примерно 4:3 на что-то близкое к 16:9.

Детали для печати и детализация

Модель состоит из четырех напечатанных частей, которые иногда нуждаются в опорах:

База
Передняя панель дисплея
Задняя панель дисплея
Кнопка

Передняя и задняя панели дисплея сконструированы так, чтобы их можно было объединить с помощью 8 небольших круглых магнитов размером 6 x 3 мм, чтобы обеспечить легкий доступ к внутренним компонентам. Затем объединенная часть дисплея вставляется в паз в основании.

Для создания черных деталей я использовал черную самоклеящуюся виниловую пленку, разрезал ее на узкие ленты и разместил их на поверхности так, чтобы они примерно соответствовали типичному дизайну. Используя этот метод вместо рисования, можно без особых усилий создать очень чистый вид и четкие линии.

Электроника

Если вы хотите создать действительно работающий терминал, я бы рекомендовал использовать любую Raspberry PI или аналогичную систему по вашему выбору и небольшой 7-дюймовый сенсорный экран. Я использовал:

Малиновый Пи 3Б
Портативный сенсорный экран Uperfect с диагональю 7 дюймов
Ленточный кабель HDMI
USB-кабель со штекером Micro USB под углом 90° для сенсорного сигнала

Raspberry Pi можно разместить в основании, а экран прикрепить к корпусу дисплея с помо��ью четырех винтов. Увеличенный кабельный канал между основанием и дисплеем позволяет проложить все кабели от Raspberry Pi к экрану.

В основании также имеется еще один небольшой кабельный канал сзади/снизу, позволяющий разместить кабели питания как для экрана, так и для Raspberry Pi.

Программное обеспечение

Я использую специальную программу на основе Python с графическим интерфейсом PyQT, которая реализует нужные мне функции. Боюсь, что этот код настолько специально адаптирован к моим потребностям и настолько импровизирован, что я не смогу поделиться ничем полезным. Однако вы также можете создать веб-интерфейс, свой собственный графический интерфейс с любым программным обеспечением по вашему выбору или просто использовать статическое изображение.
