Компьютер управления Apollo (AGC) в масштабе 1:1 (РАБОТА ...

В преддверии 50-летия первой высадки на Луну я был поражен усилиями Марка, Майка, Кена и Карла по вводу в эксплуатацию AGC, и все это стало возможным благодаря тому, что Джимми спас AGC еще в те времена. Если вы его еще не видели, найдите на YouTube серию реставраций AGC от Curious Marc и начните с части 1.

Увидев, что существует несколько моделей DSKY, я решил заняться самим компьютерным шасси AGC. До недавнего времени размеры этого устройства были немного расплывчатыми, но теперь это стало возможным благодаря PDF-сканированию Майком руководства по AGC Дона Эйлса из Массачусетского технологического института: https://archive.org/details/agc_handbook_jp2

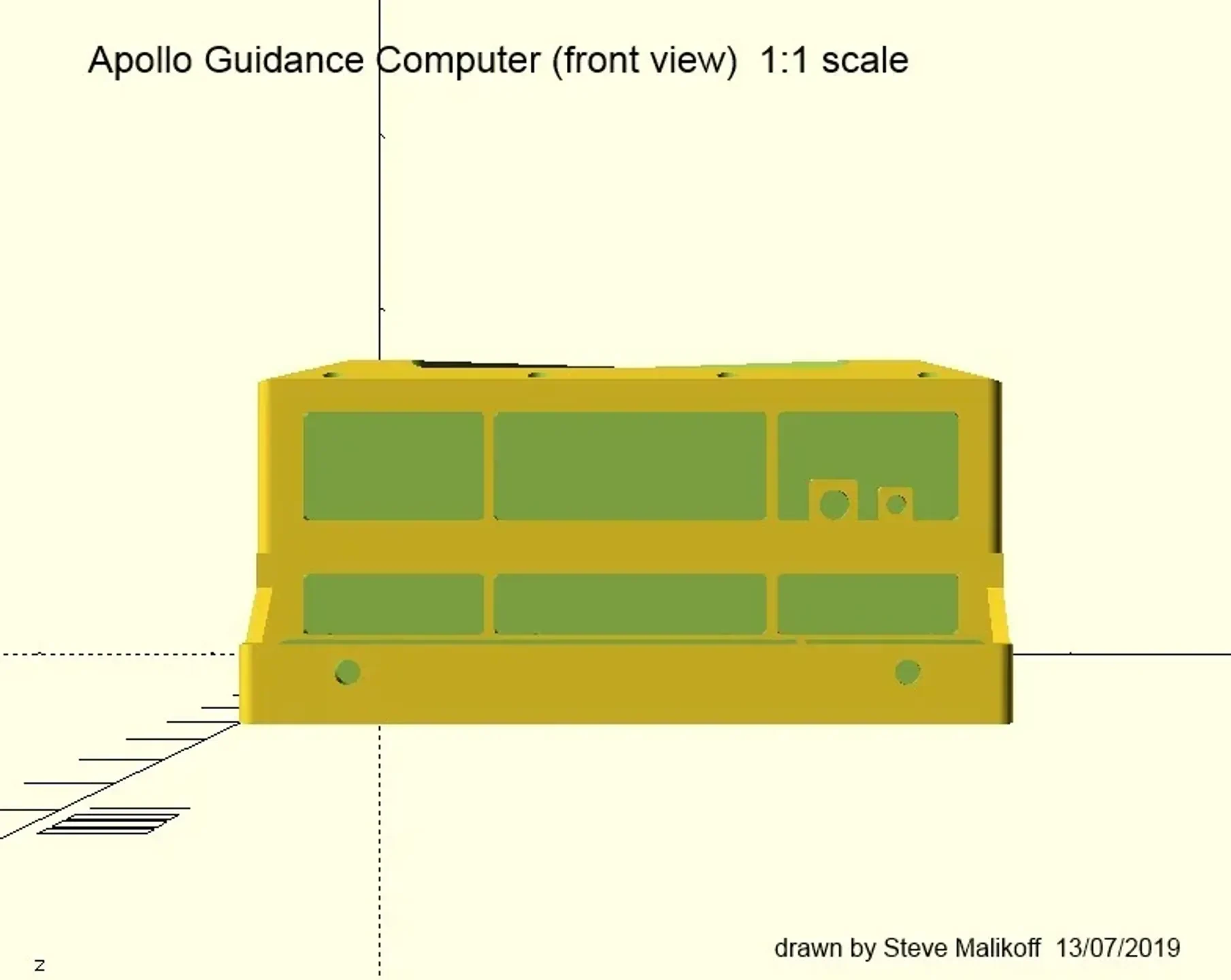

Этот PDF-файл содержит достаточно хорошие чертежи лотков AGC, крышек и т.п., которые, как я полагаю, являются более ранней (?) версией корпуса. Чтобы получить достаточно точное извлечение размеров из этого документа, я исправил ряд рисунков, в основном путем поворота изображений, часто на доли менее одного градуса, прежде чем перерисовать в САПР для создания 2D-плана, фасада, видов спереди и сзади. Затем все они индивидуально масштабируются до нужного размера.

Дополнительную информацию можно получить из превосходных видеороликов Марка на Youtube, где я сделал снимки кадров, загрузил их в CAD, а затем применил базовую фотограмметрию.

Эти и другие фотографии — все, что я использовал. Я знаю, что у Майка на сайте лотков шасси есть несколько SVG-файлов, но я не ссылался на них, предпочитая придерживаться своей собственной работы.

КОМПОНЕНТЫ

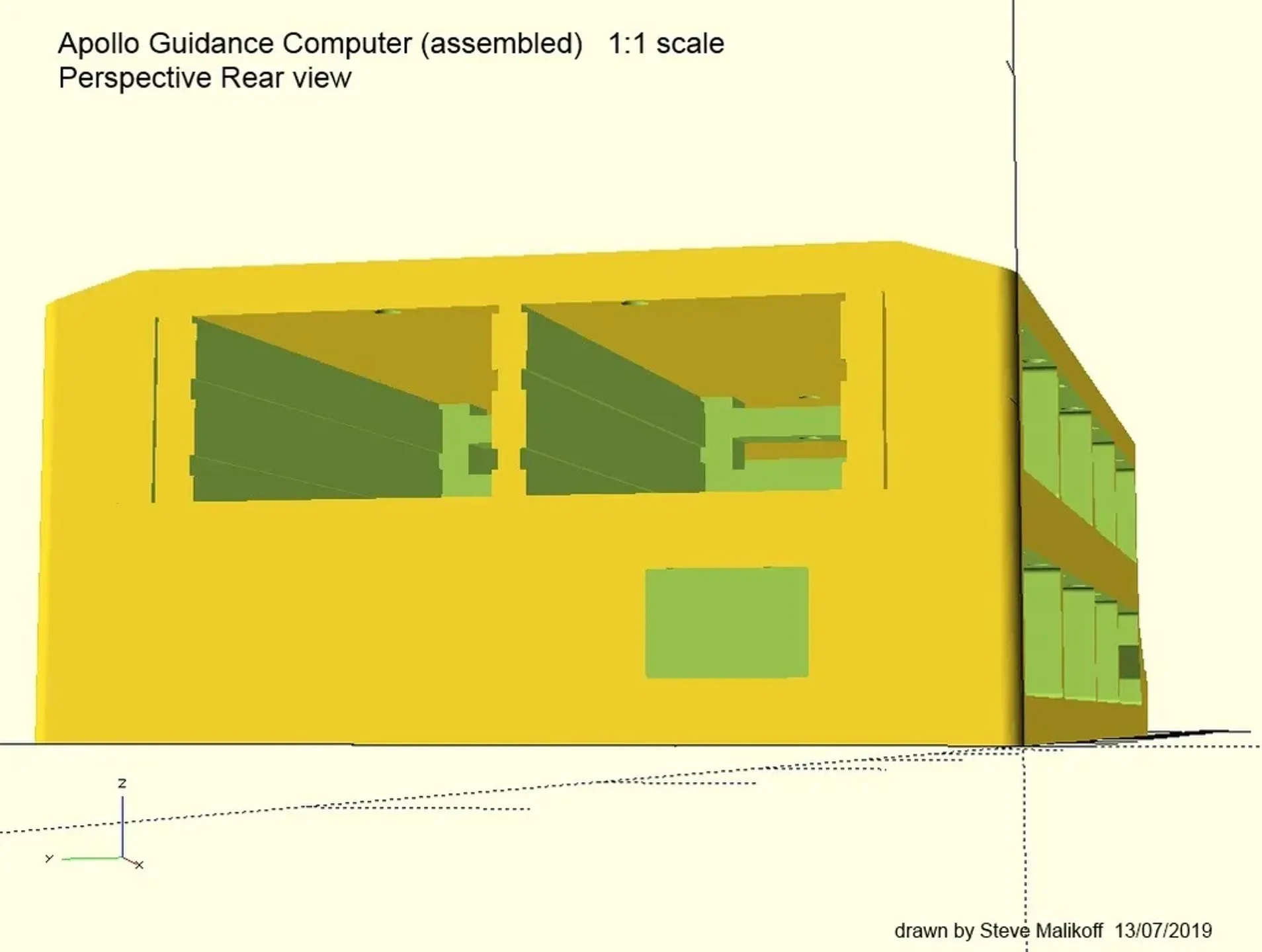

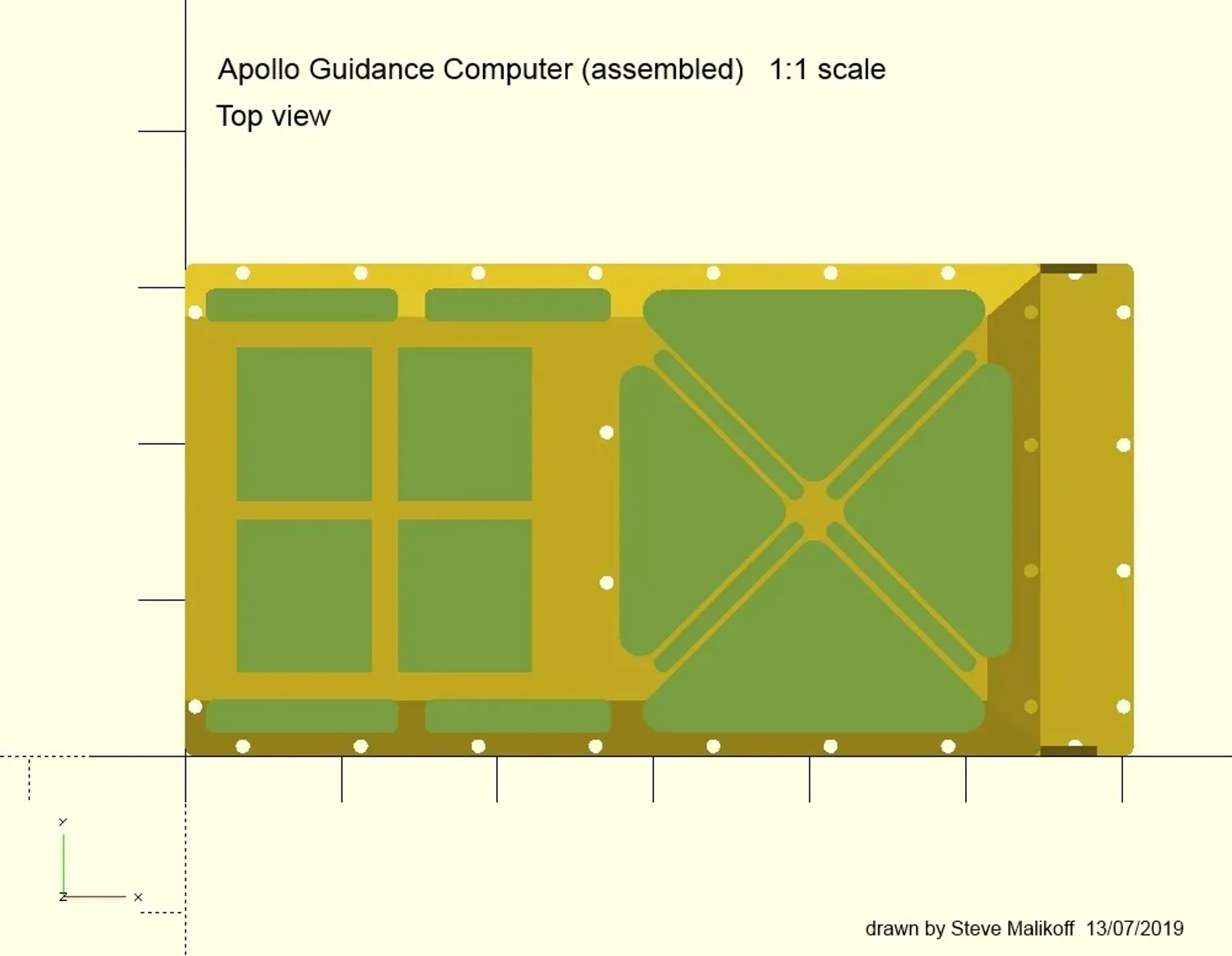

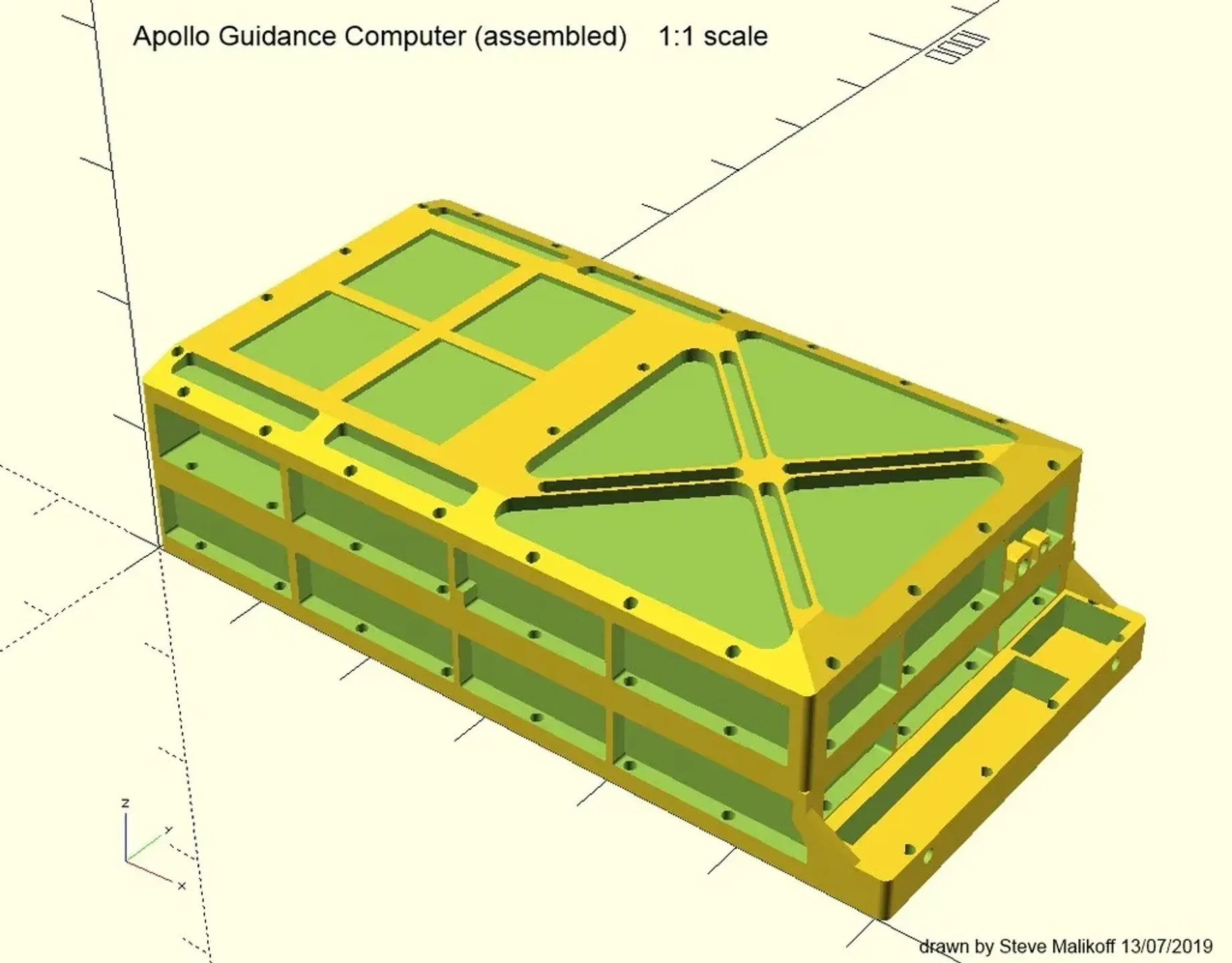

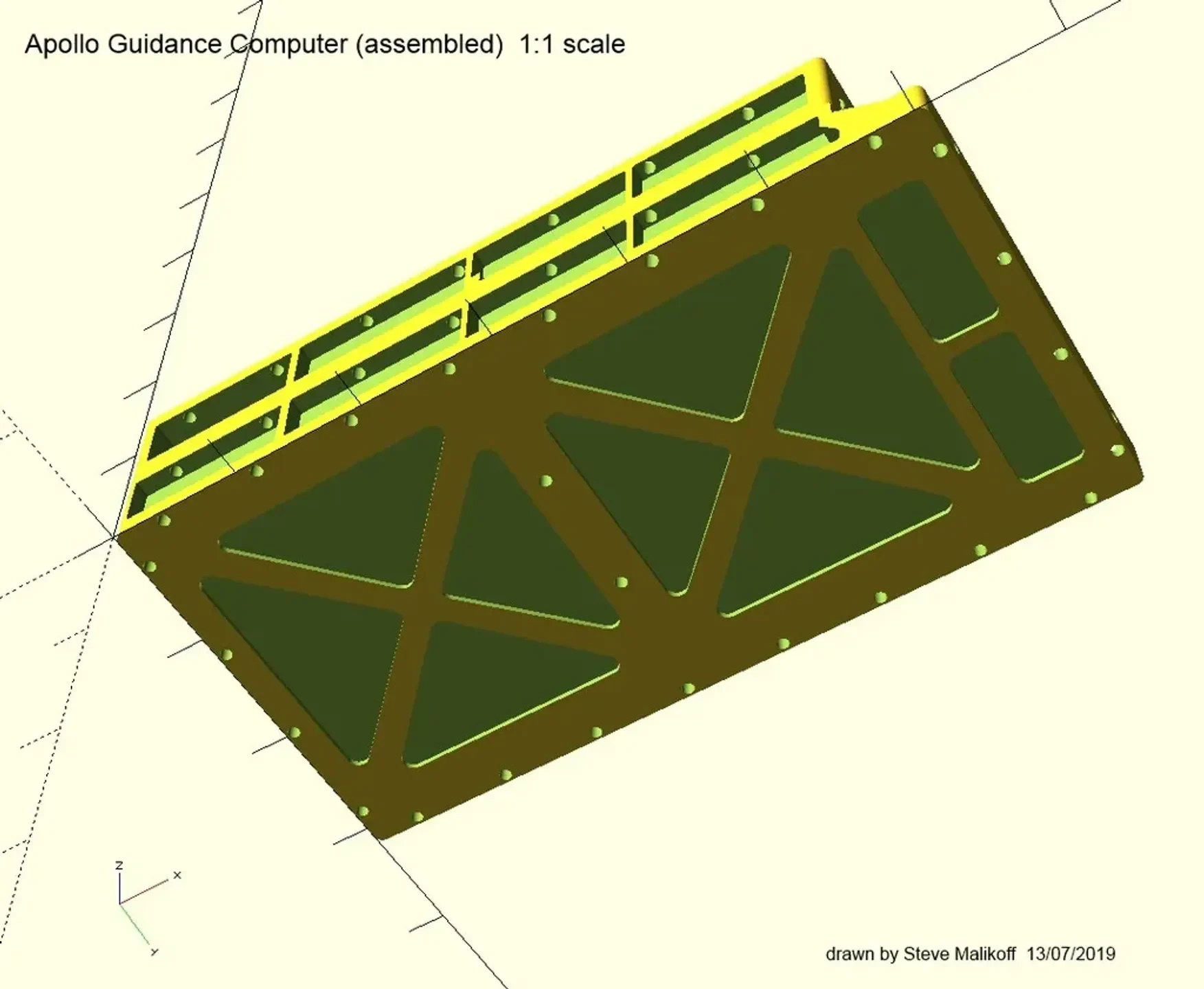

Представленная здесь модель является полноразмерной: длина AGC составляет примерно 607,49 мм (глубина), ширина 315,8 мм и высота 151,36 мм (длина 23,9 дюйма, высота 12,43 дюйма, высота 5,96 дюйма).

Компонентными функциями этой модели являются (на данный момент):

Нижняя крышка

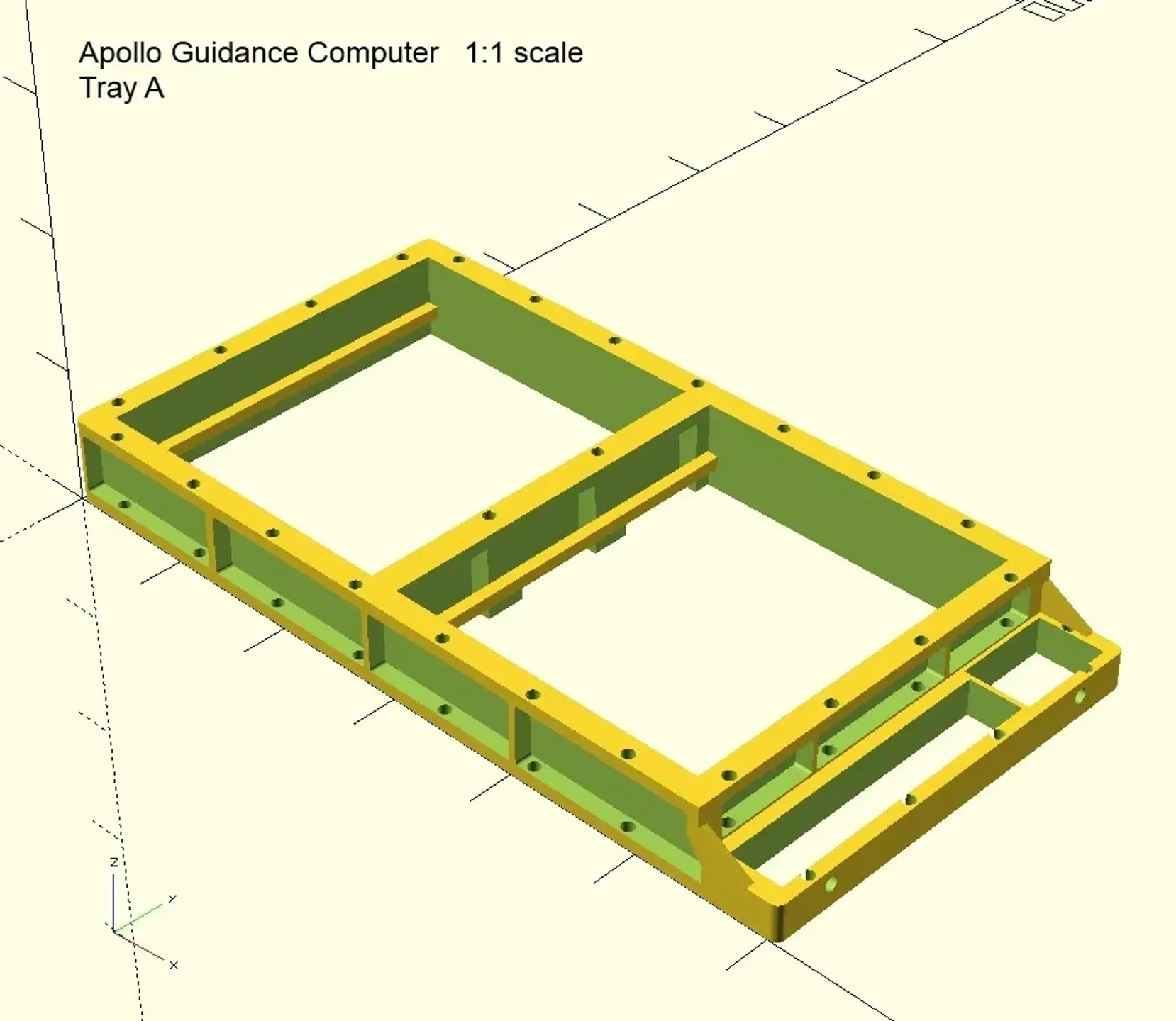

Нижний лоток А

Средняя пластина

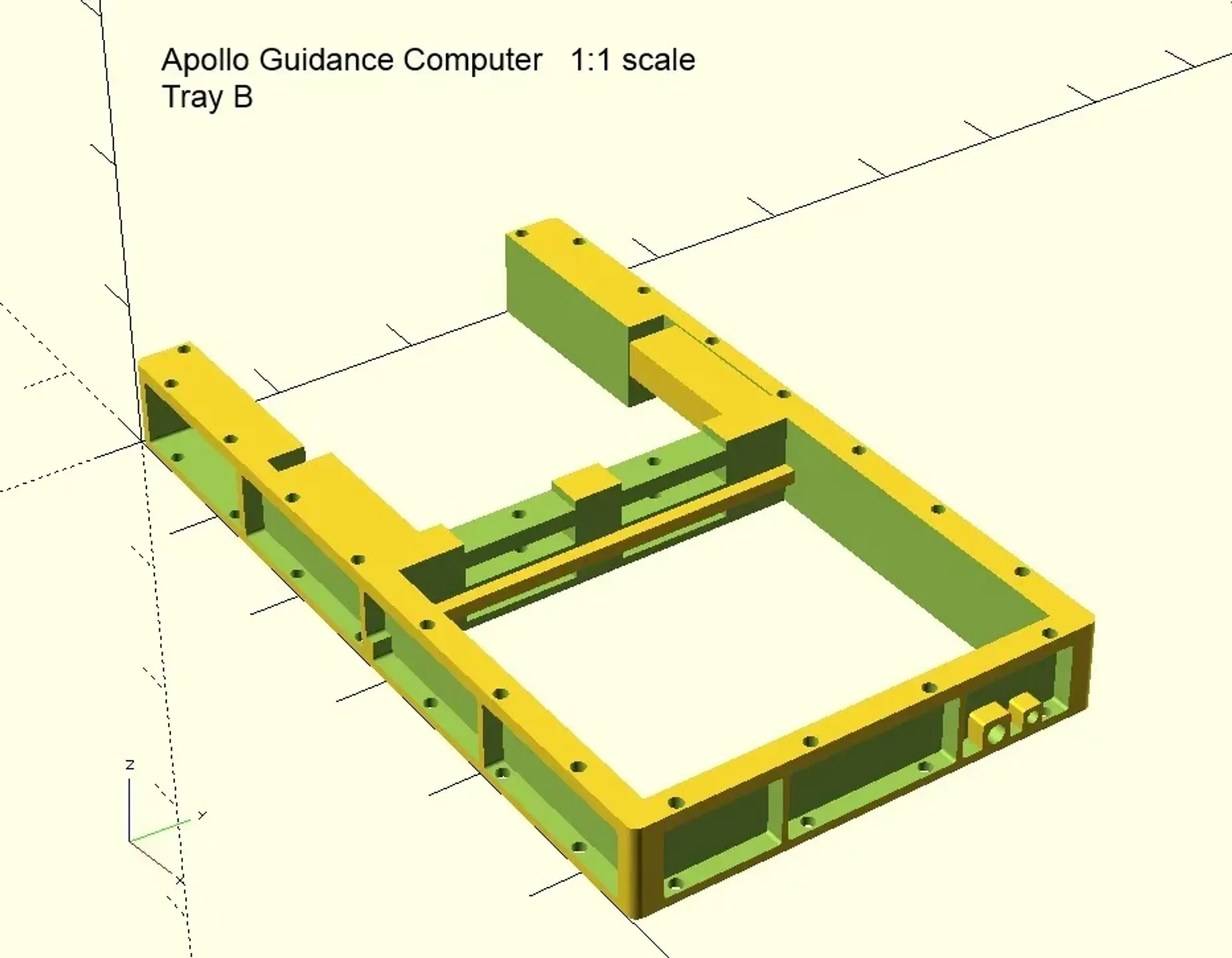

Верхний лоток Б

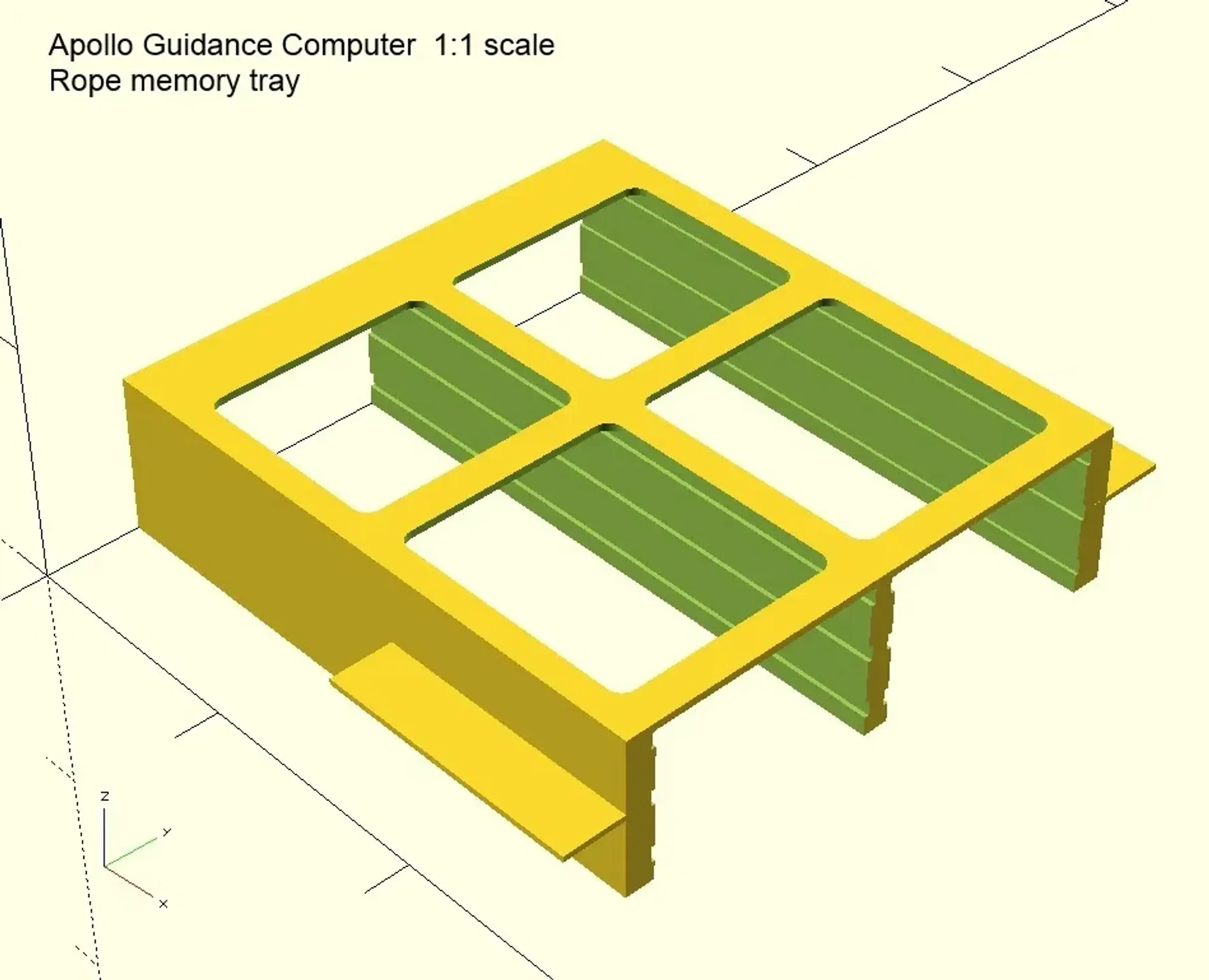

Рамка памяти из веревки

Верхняя крышка

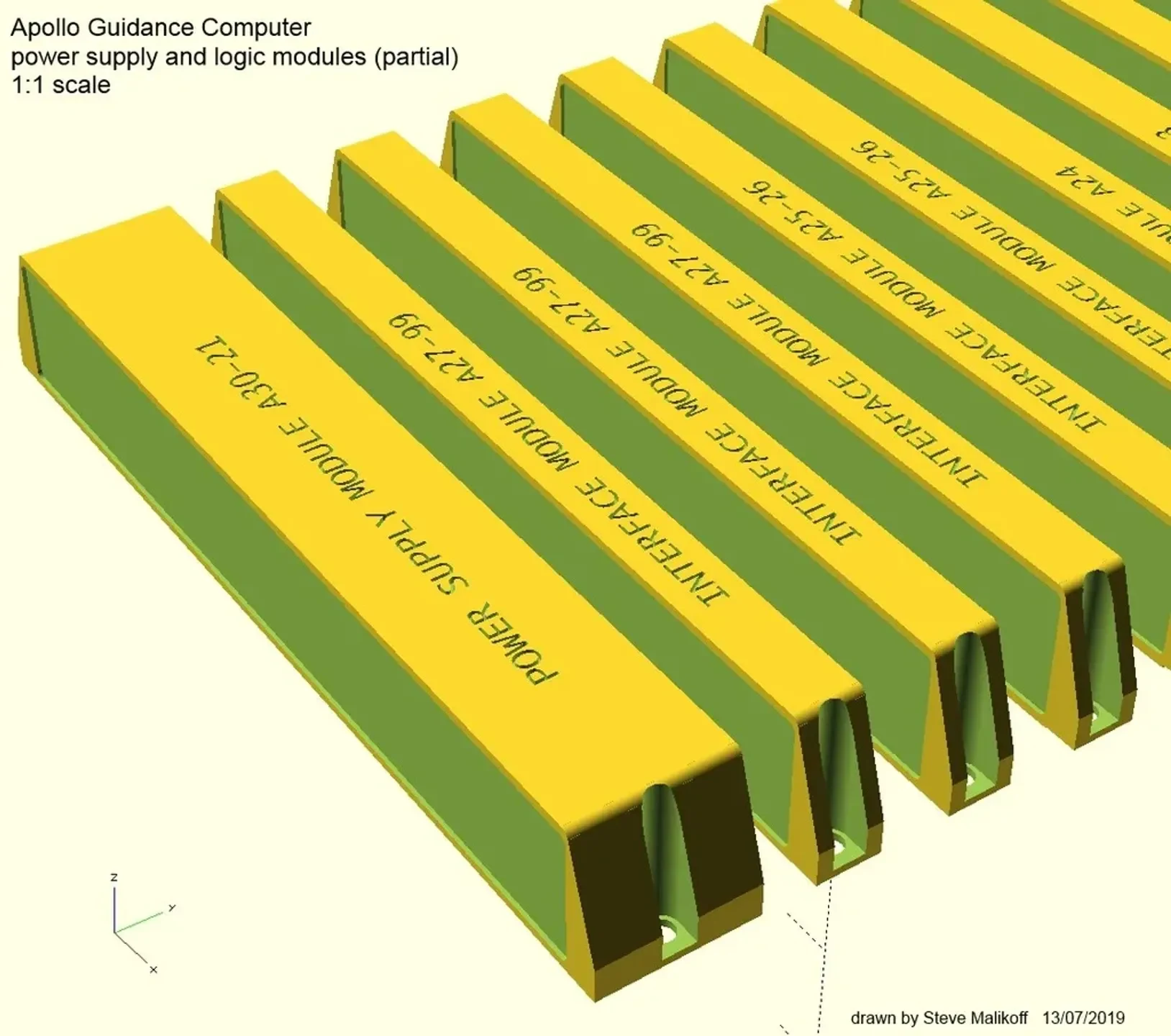

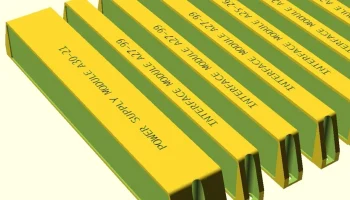

Логический модуль

Модуль питания

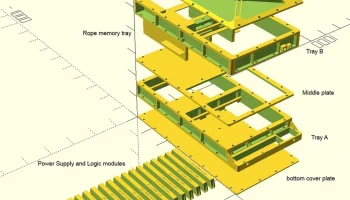

Они показаны в разобранном виде на одном из изображений.

ВЕСЫ

Вряд ли вы захотите распечатать модель в натуральную величину, но в меньшем масштабе. Чтобы изменить масштаб модели, просто настройте переменную SCALE в верхней части скрипта (пока). Размер по умолчанию и STL здесь — масштаб 1:1.

например. некоторые возможные шкалы, которые вы могли бы попробовать

МАСШТАБ = 1; // полный размер «один кубический фут». Из него мог бы получиться интересный корпус для ПК :)

МАСШТАБ = 1/5; // Размер корпуса Raspberry Pi Model 3B, но необходимо пробить несколько отверстий в лотках для вилок и розеток RasPi (TODO).

МАСШТАБ = 1/6; // Подходит для фигурок масштаба 1/6, например. Солдат Джо

МАСШТАБ = 1/12; // Размер куклы Майора Мэтта Мейсона, а также размер брелока.

Вы также можете настроить масштаб в слайсере. См. примечание о меньших масштабах.

НЕПОЛНОСТИ И НЕСООТВЕТСТВИЯ

Поскольку эта работа находится в стадии разработки, я хотел передать основную суть модели на Thingiverse до 20 июля. Осталось еще много чего сделать, почистить, настроить и так далее.

Мне нужно еще немного изучить раму лотка для веревок, чтобы лучше определить ее форму. В эпизоде ​​Moon Machines AGC показано, как его переворачивают и вставляют в лоток B. И я даже не уверен насчет средней пластины, но это кажется очевидным на кадрах MIT. Также восстановленный АРУ имеет отличия от приведенного в справочнике MIT.

Одна проблема заключается в масштабе 1/6: стенки рамок очень тонкие и плохо печатаются, как и нижняя крышка. Возможно, в модель потребуется добавить коэффициент неточности для толщины стенки в этом масштабе. Кроме того, отверстия для винтов расположены очень близко к краям лотка.

TODO

Доработка логических модулей

Веревочные модули памяти

Фланцы канатного лотка, отверстия концевых соединителей и отверстия для винтовых домкратов

Выровненный клеверный лист и углубления на верхней крышке

Линии разделения панелей на участке рамы троса верхнего покрытия

Основной разъем и тестовый разъем

Промежуточная перегородка лотка B и соединительные заглушки между лотками

Крышка тестового разъема

Разные кронштейны и фитинги

Уменьшите количество измерений магических чисел в скрипте.

Другая нижняя панель и передняя часть лотка B для восстановленной версии AGC.

Добавьте недостающие скругления и закругленные углы.

Больше отверстий для винтов

Какой-то способ скрепить все детали вместе
