Крепление фильтрующей клетки для 120-мм компьютерного вен...

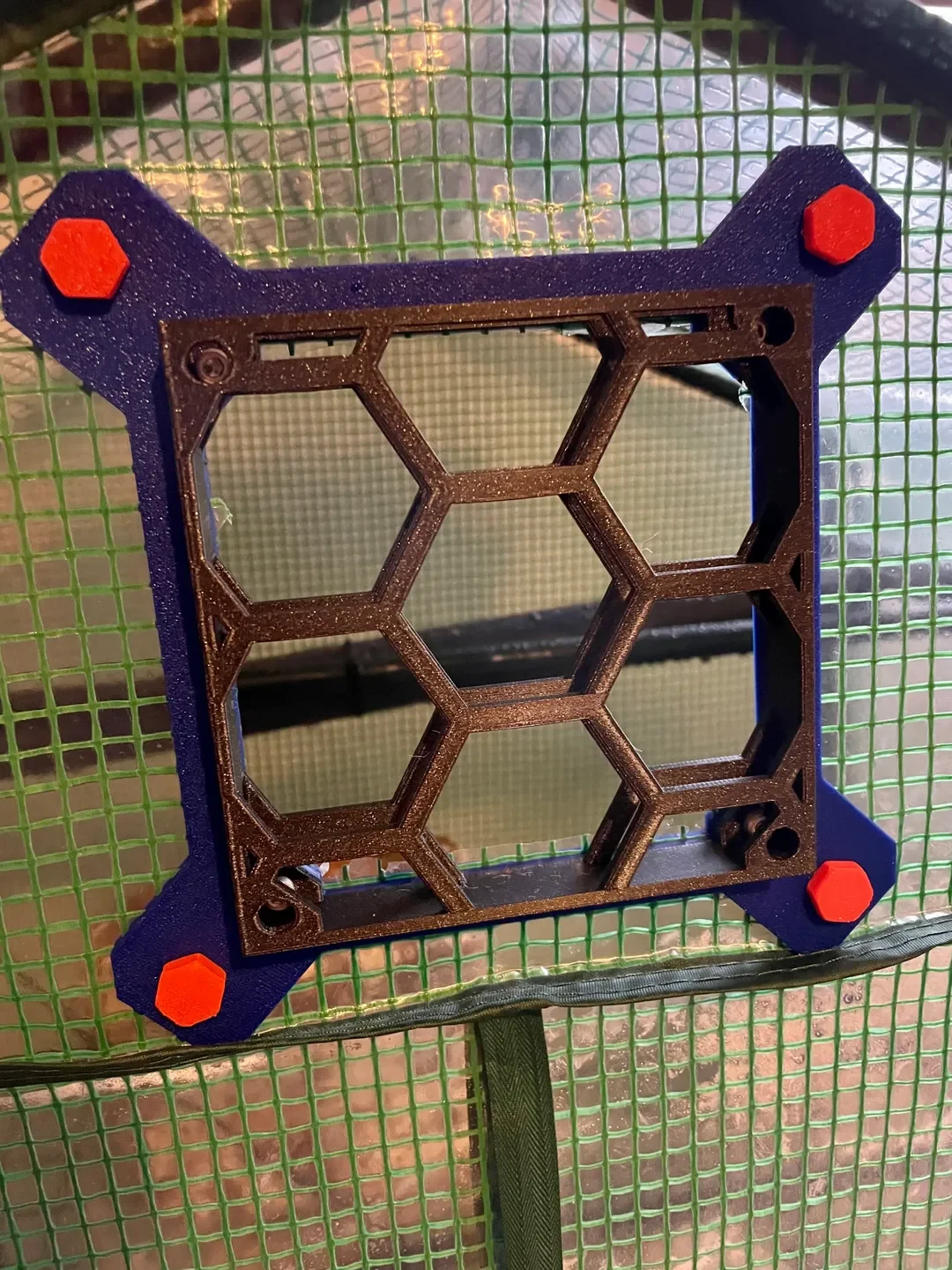

Эта клетка крепится непосредственно к 120-мм вентиляторам с помощью винтов M4 (DIN912) с использованием оригинальных отверстий для винтов вентилятора. Он может содержать сменные фильтрующие прокладки и закрывается крышкой.

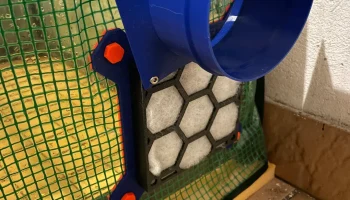

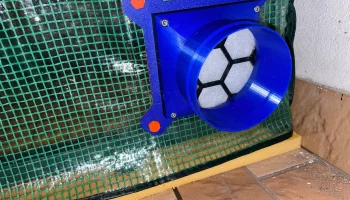

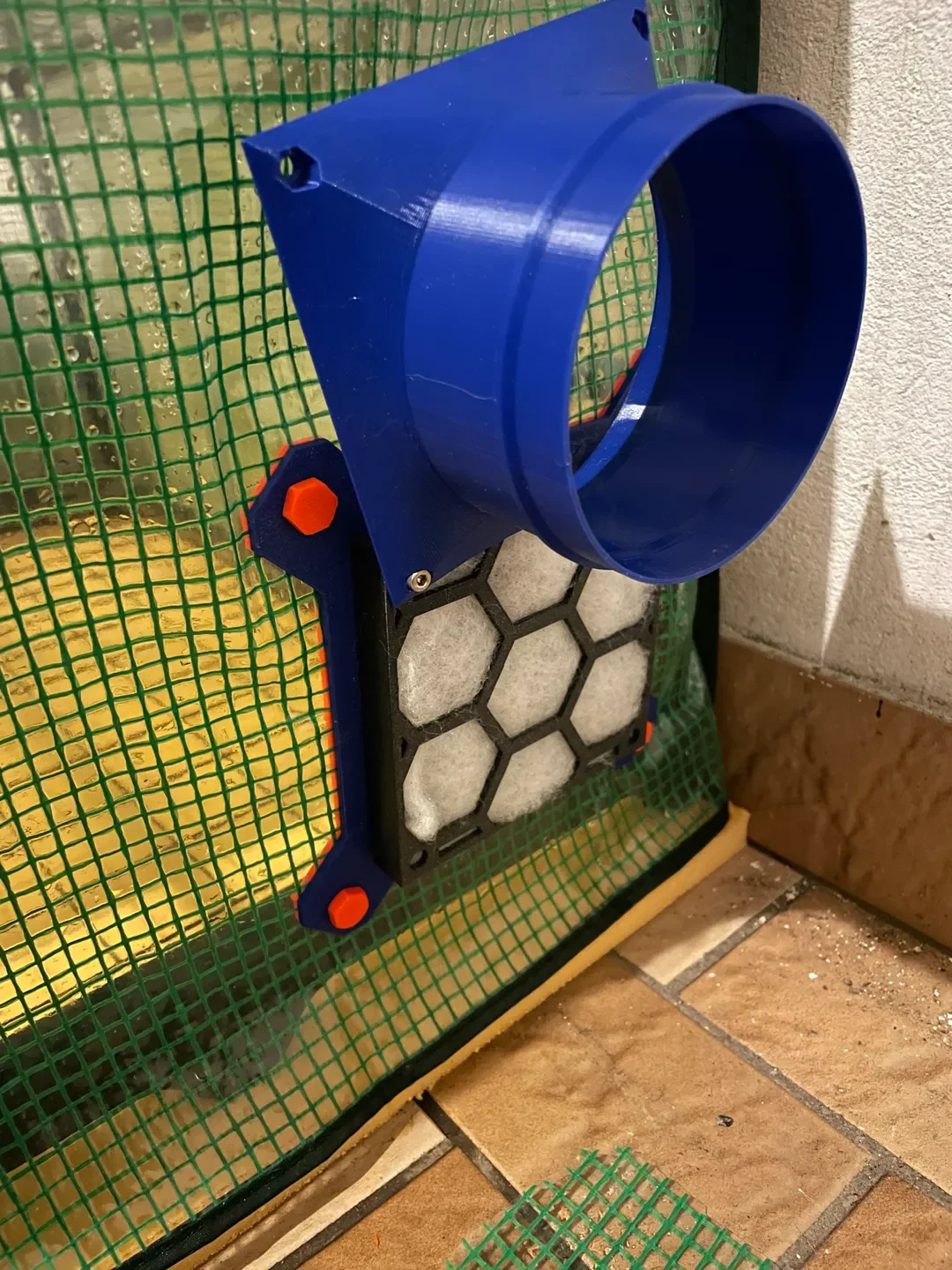

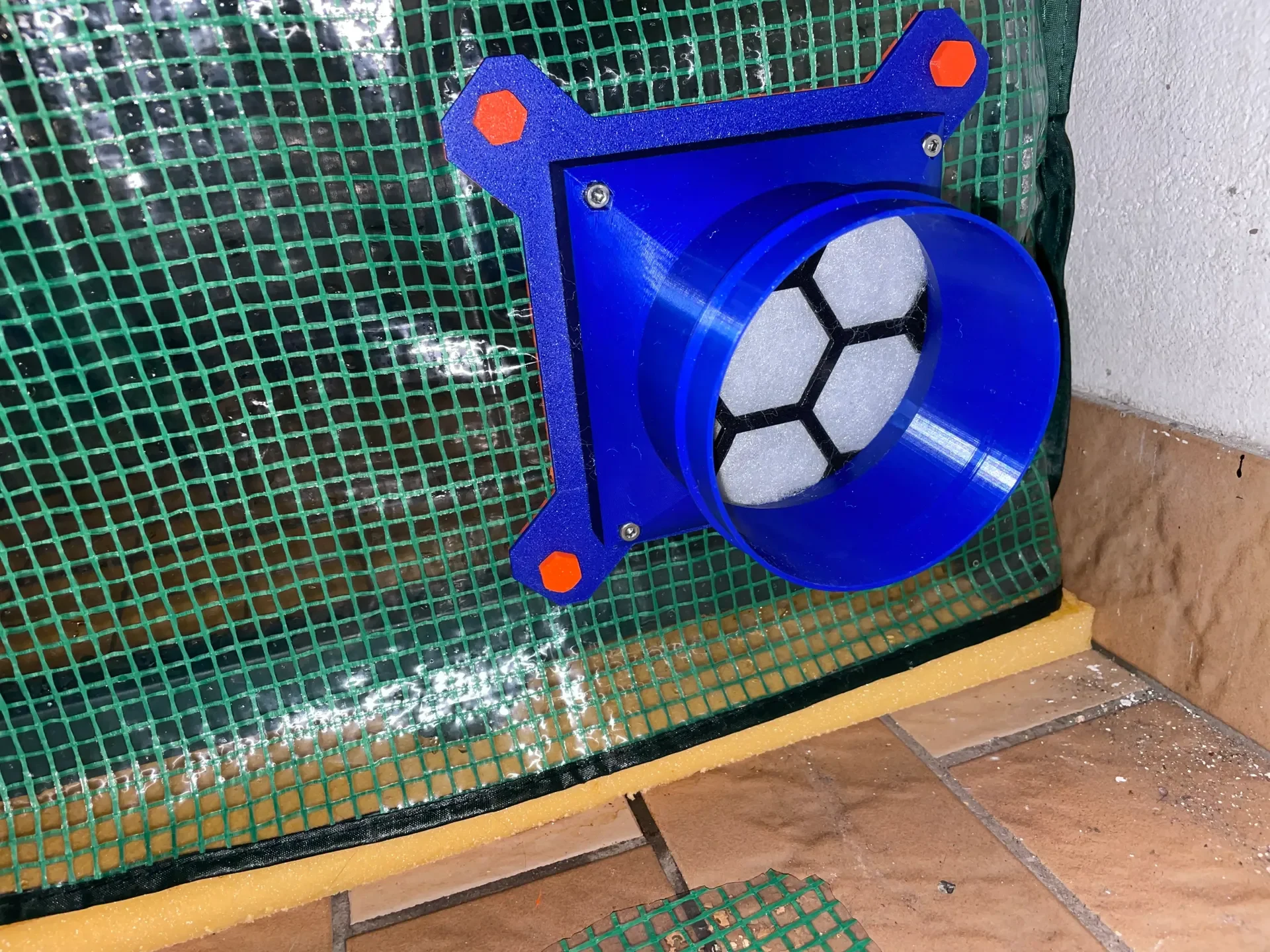

Я разработал его для своей палатки для выращивания/плодирования грибов, чтобы фильтровать всасываемый и вытяжной воздух. В зависимости от материала вашего фильтра может быть полезно использовать какой-нибудь вентилятор высокого давления, оптимизированный для использования в системах водяного охлаждения / радиаторах (например, Arctic P12).

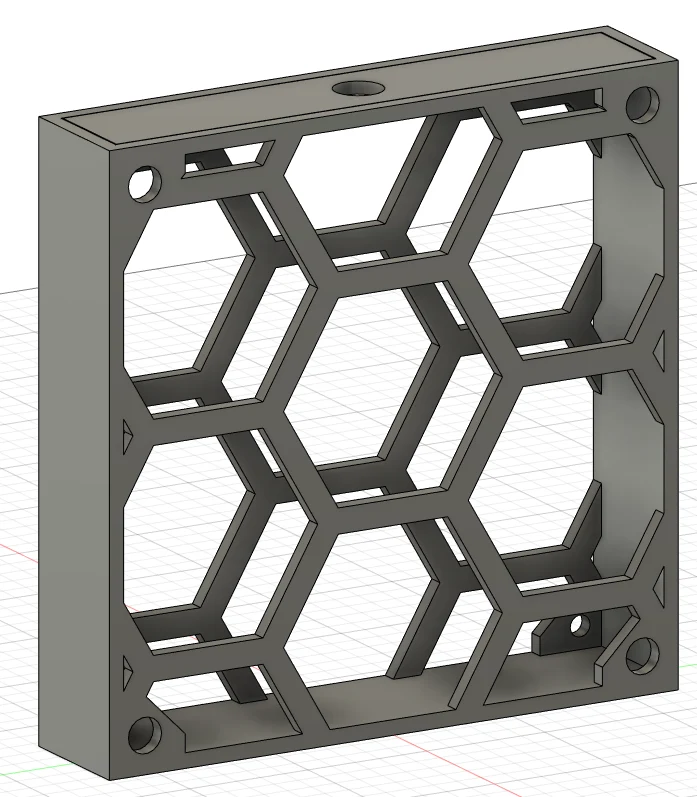

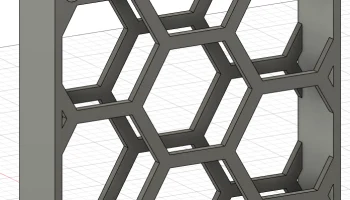

Внешние размеры соответствуют 120-мм вентилятору (120х120 мм), толщина стенок — 3 мм с каждой стороны. Размер в названии файла соответствует ширине отверстия/толщине фильтрующего материала. Добавьте 2x3 мм (стена), и вы получите 3D-размеры. Итак, 19-мм версия имеет размеры 120x120x25 мм (точно как стандартный вентилятор). Лично я использую версию толщиной 10 мм с фильтрующим ковриком для готового парового вытяжного шкафа.

Распечатайте вертикально стоя. Конечно, есть выступы и мосты, но в целом это должна быть простая печать, особенно из PLA, которая подойдет для большинства случаев использования.

В настоящее время я не могу предоставить версию размером 140 мм, поскольку изменение размера портит сотовую конструкцию.

По��алуйста, посмотрите мою коллекцию вентиляторов, где вы найдете больше конструкций, таких как крепления и адаптеры для вентиляционных шлангов.
