GridCase - модульный компьютерный корпус......

Основываясь на различных отзывах, GridCase был выпущен во второй итерации под названием GridSystem. Я рекомендую новую версию, поскольку она содержит меньше непечатаемых деталей, более простую галерею деталей и обеспечивает лучшую стабильность в более крупных сборках.

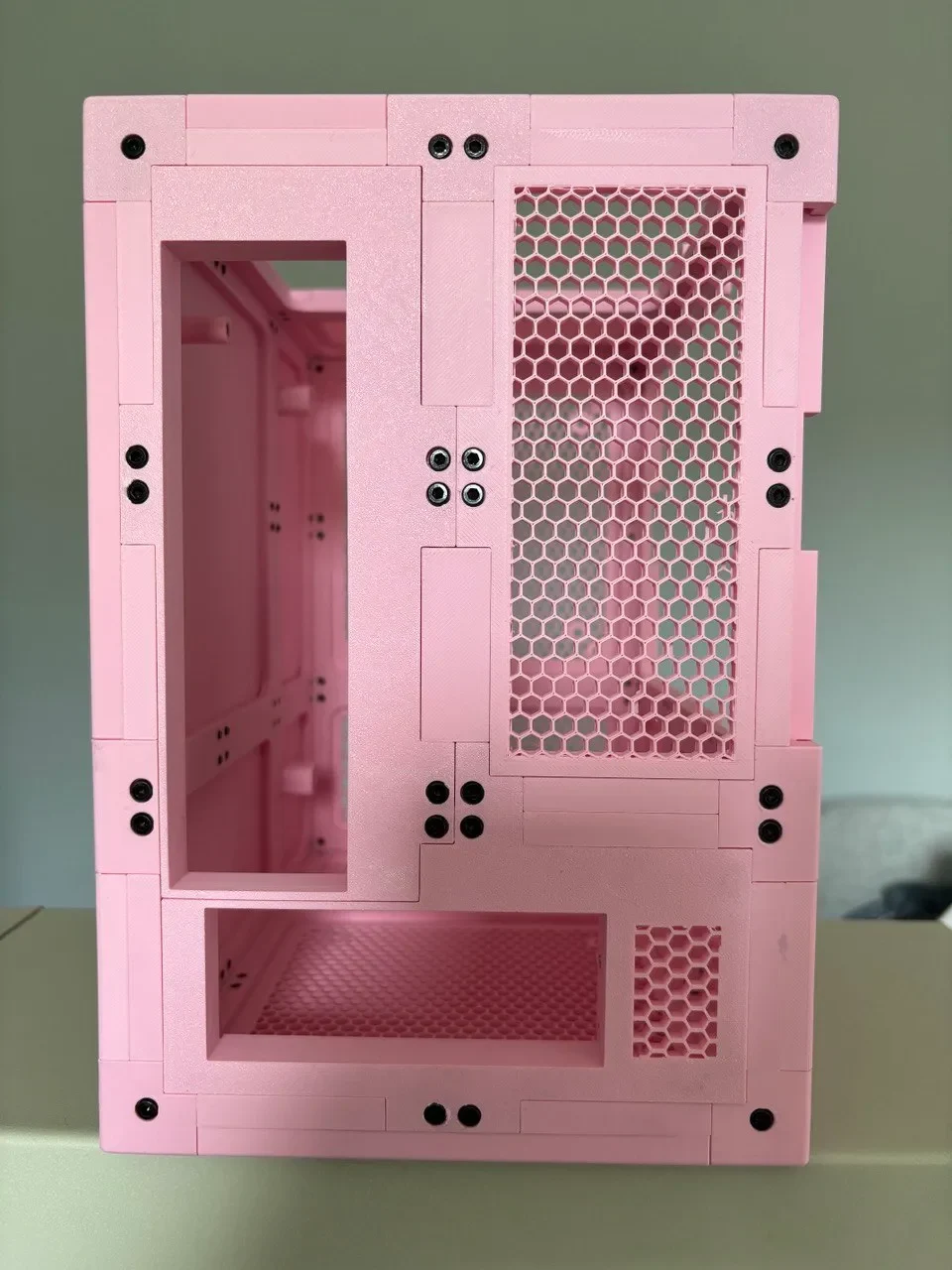

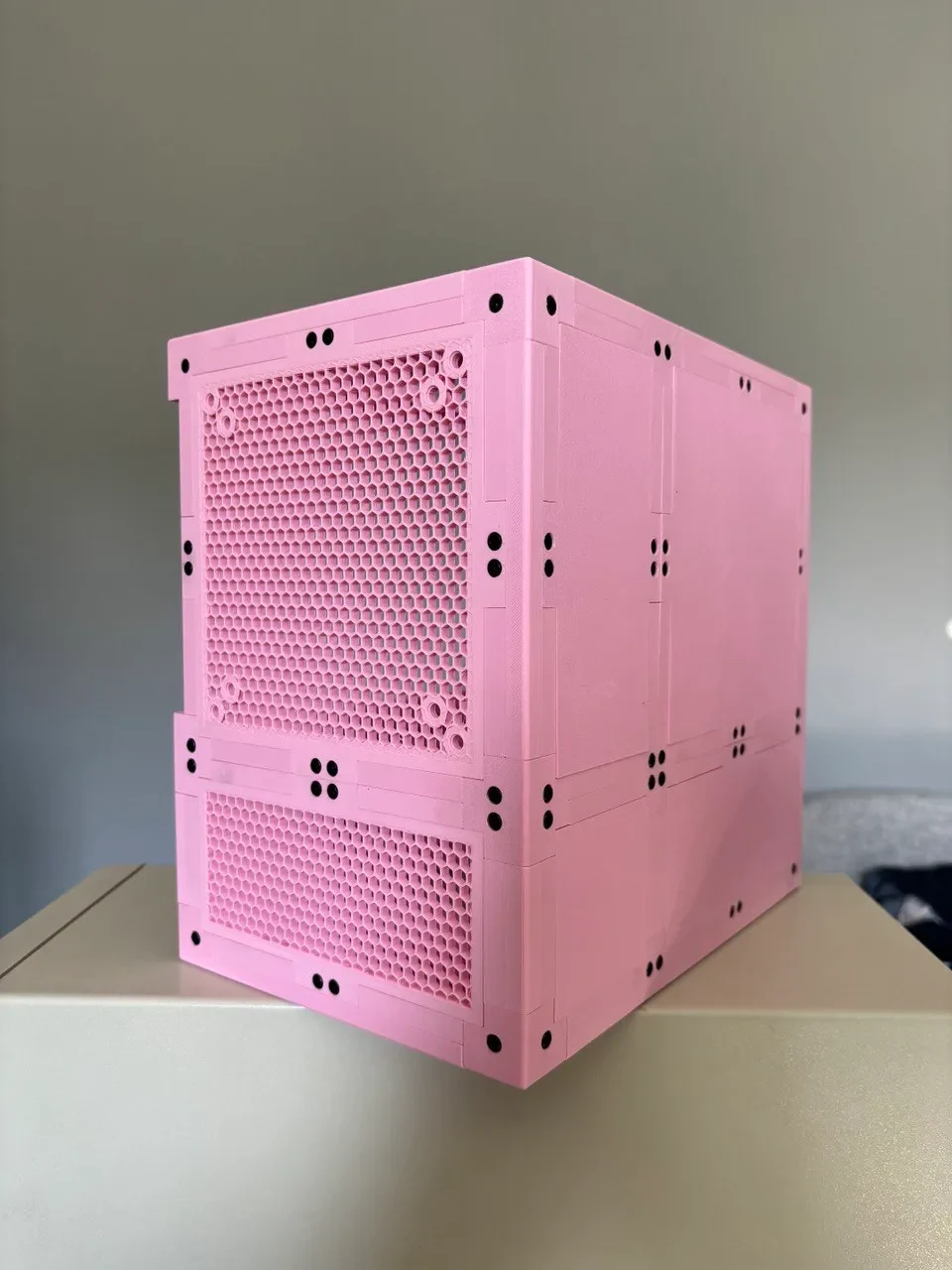

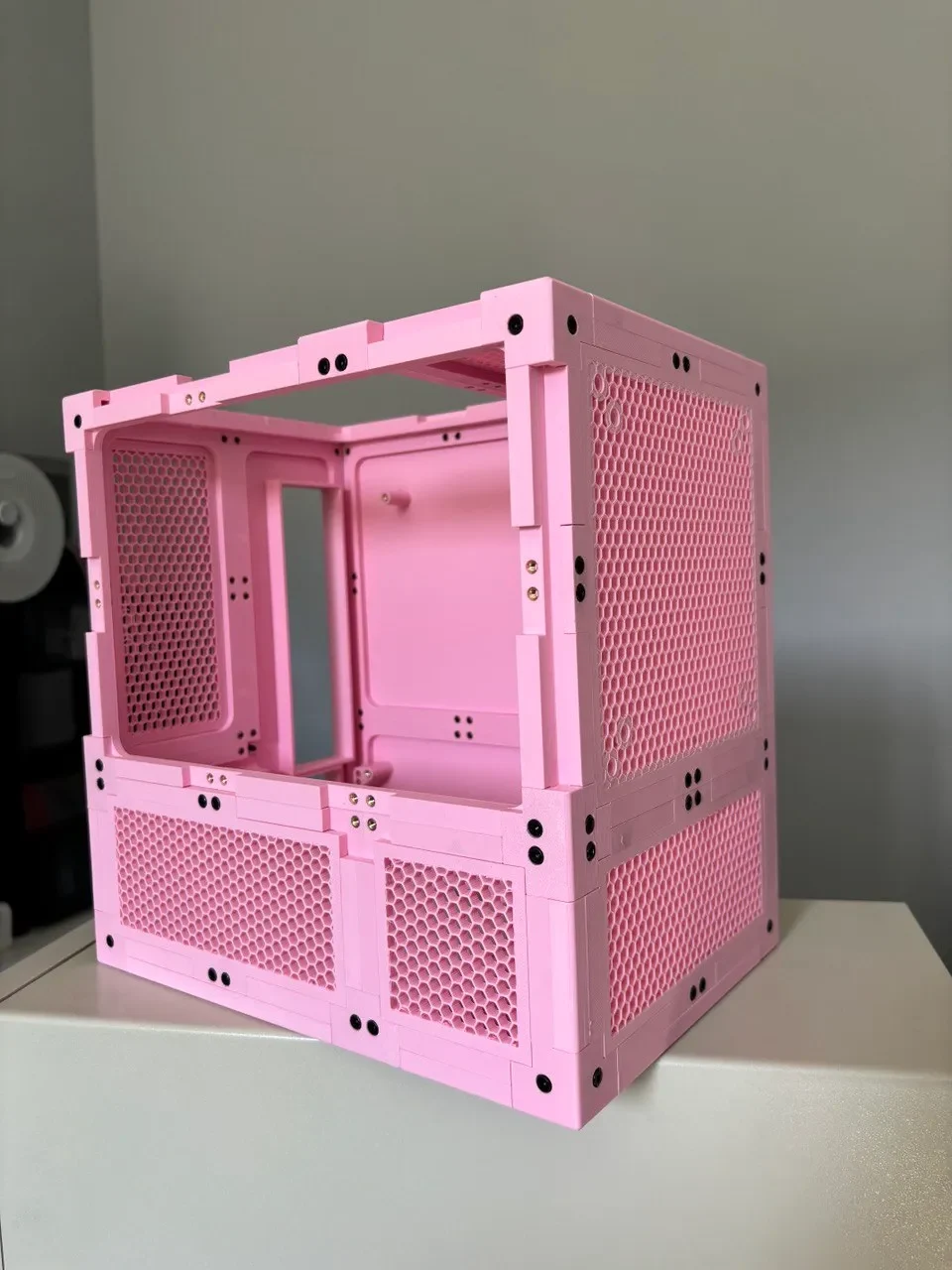

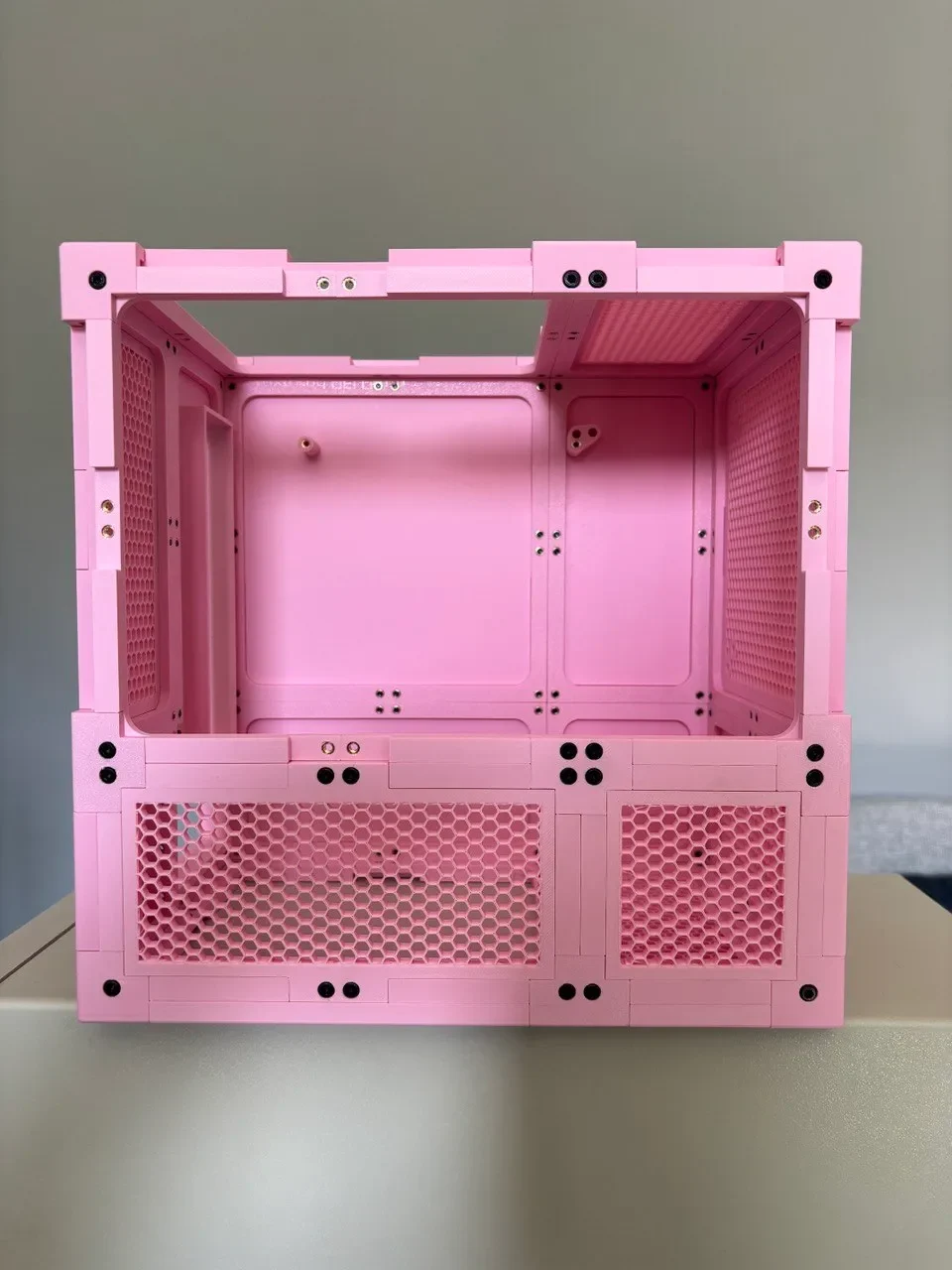

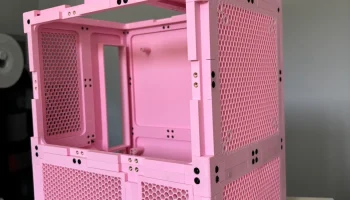

GridCase — модульная система для создания компьютерных корпусов буквально любого размера. Система обеспечивает большую гибкость и разработана с учетом будущих расширений.

Предпочтительным материалом для печати является PETG, но PLA должен быть приемлем для большинства сценариев, когда вы создаете корпуса с надлежащим охлаждением (т. е. средняя температура корпуса ниже «температуры стекла» PLA).

Сейчас экспериментирую с покраской и нанесением отделки.

Журнал изменений

2024-07-01
Добавлены карты Frame-ATX-Full.
2024-06-24

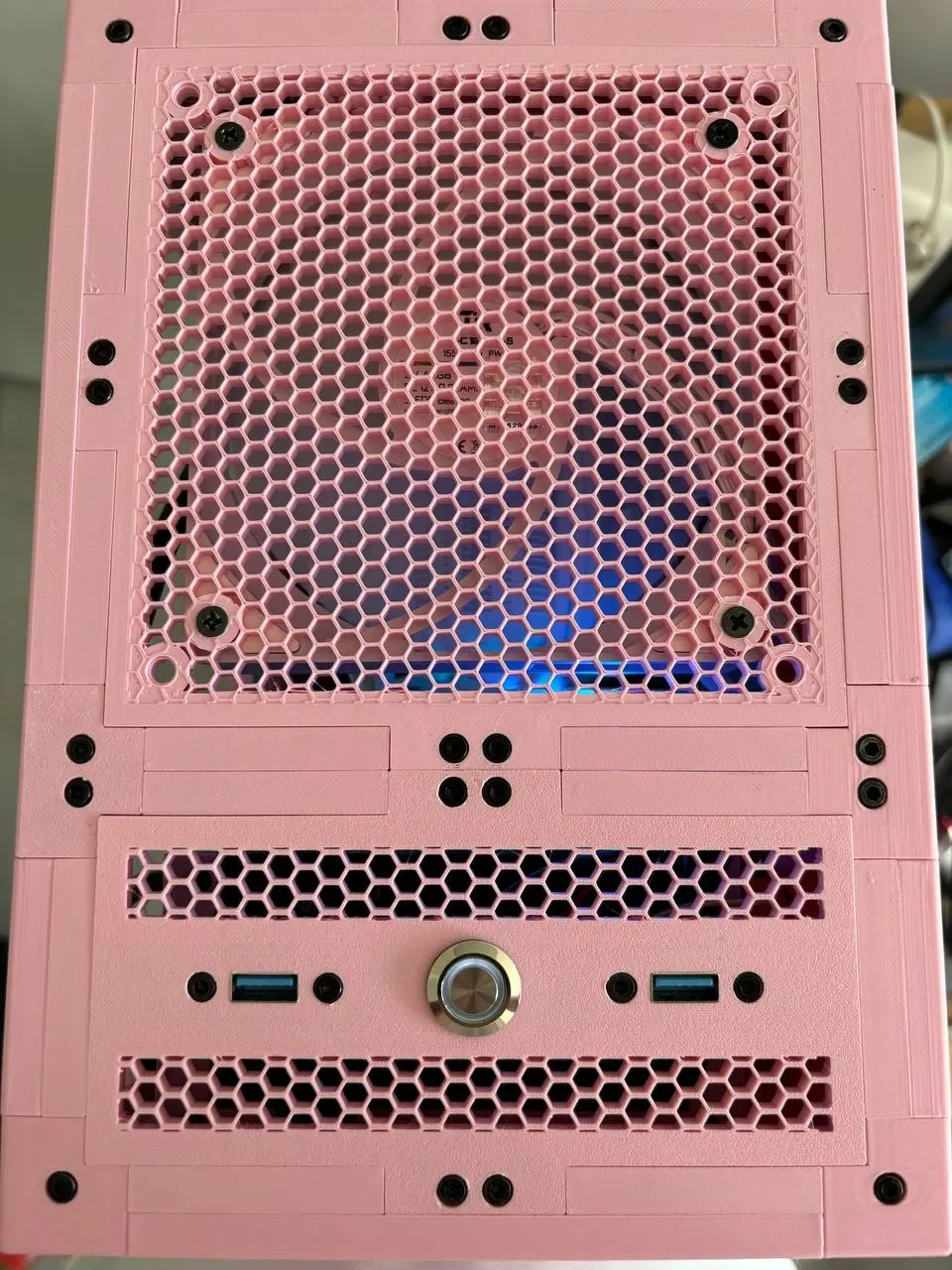

Добавлена панель Insert-Half-Power+ExternalUSB для сборки ITX, чтобы стать на шаг ближе к завершению. Находится в новой папке «Соединители панелей».
2024-06-15
Добавлен InnerSupport-ModularPlus-Threaded с предварительно изготовленной резьбой M3 — вставки не требуются. Благодаря этому изменению для придания жесткости конструкции достаточно винтов диаметром 8 мм.
В InnerSupport-ModularPlus добавлена ​​фаска, чтобы сделать ее визуально менее навязчивой.
2024-06-14
Добавлен InnerSupport в качестве модульного кронштейна в качестве опции для усиления соединений панелей там, где это необходимо. Требуется резьбовая вставка и более длинные винты.
Добавлен внешний отсек для 5,25-дюймовых дисков с поддержкой 3 устройств размером 5,25 дюйма (или половинной высоты, если вы живете в 80-е годы), таких как оптические приводы, отсеки для дисководов и аксессуары. Находится в папке дополнений.
В требованиях указана ширина вставки 5 мм. Будущие экспортируемые модели будут иметь более широкие отверстия для вставок типа Voron толщиной 5 мм.
2024-06-07.2
Исправление: добавлены и исправлены некоторые недостающие детали ATX из первоначальной опубликованной версии. Все файлы моделей, необходимые для сборки ITX, теперь доступны.

1 июля 2024 г.

Первоначальный выпуск
Общие требования к деталям, не предназначенным для печати
Резьбовые вставки M3x4 мм (в идеале M3x5x4, как в Voron)
Болты/винты M3x6 мм (рекомендуется шестигранная головка в зависимости от стиля и установки)
Болты/винты M3x8-12 мм (рекомендуется шестигранная головка в зависимости от стиля и установки, для дополнительных ребер жесткости и внутренних надстроек)
Супер клей (супер клей Gorilla меня никогда не подводит)

Количество необходимых болтов и вставок зависит от вашей установки, но даже для небольших сборок потребуется довольно много. Для компактной сборки ITX потребуется около 150 винтов и вставок.

Инструкции по сборке
Общие рекомендации
Материал:
ПЭТГ
PLA (требуется надлежащая вентиляция и/или компоненты с низким TDP).
Толщина стены: 4-6

Все рамки имеют отверстия для резьбовых вставок.

Рекомендуется сначала монтировать весь корпус, затем разбирать его по частям и приклеивать рамы и панели для более плотного прилегания.

Обратите внимание! Некоторые разделы не следует склеивать, так как доступ к ним необходим в течение всего жизненного цикла компьютера.

Пошаговые инструкции по сборке некоторых распространенных конструкций корпусов и рекомендуемые методы сборки будут следовать после того, как будут устранены все мелкие детали.

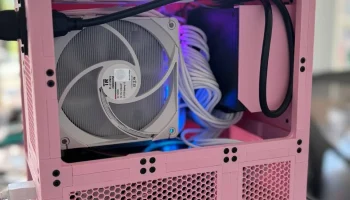

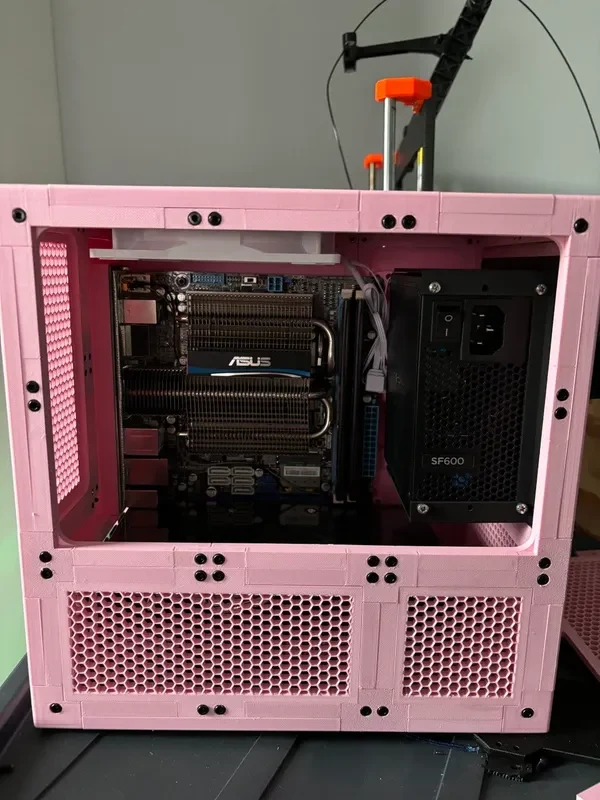

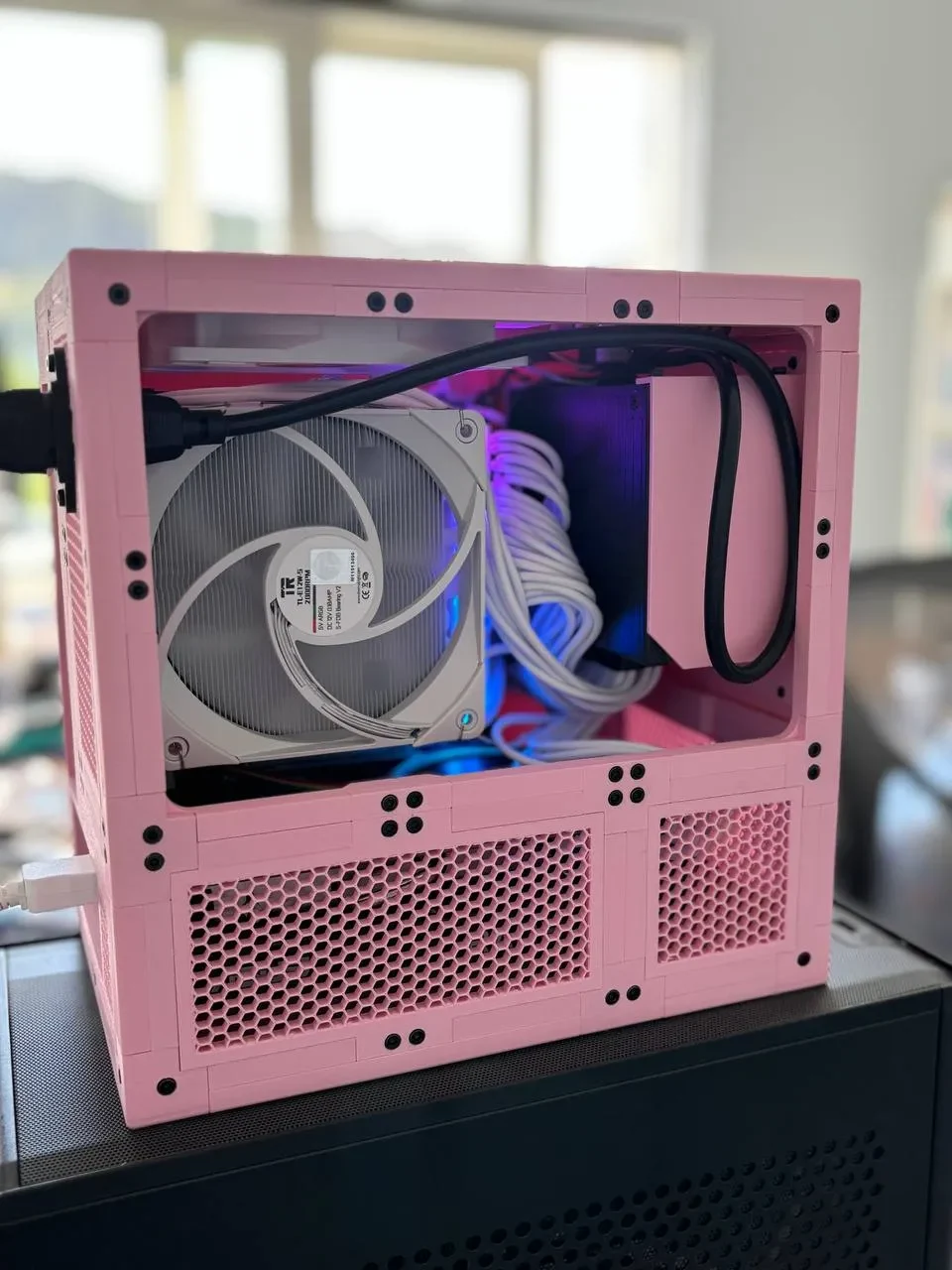

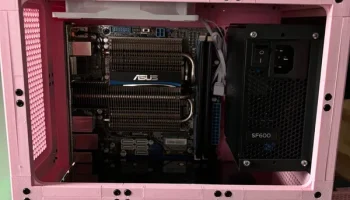

ITX с блоком питания SFX (завершено 95%)

Демонстрация полной сборки ITX в настоящее время близится к завершению.

Все основные компоненты созданы, однако два специализированных кронштейна для задней части основания необходимо создать в слайсере с «Разрезанной рамой» в качестве базового компонента.

Кронштейны
8 x угловой кронштейн
4 х OBracket-L
2 x OBracket-L-Open (задняя сторона: сверху + слева)
2 x кронштейн-ModularPlus
11 рамок — полная конфигурация (опционально)
10 рамочных бодеров — половинная конфигурация (опция)

Общие рамки
5 полнокадровых
6 x полурамка
2 х рамки-крошки

Рамки ATX
1 x Frame-Full-ATX-IOPanel
1 x плата Half-ATX в корпусе

Панели Общие

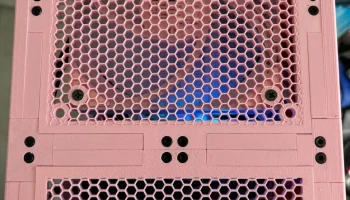

4 х панельных вентилятора
Установите высоту внутреннего слоя на 0 и стиль заполнения в соответствии с вашими потребностями.
На верхней панели необходимо удалить 1 краевой разъем (сзади)
4 x панель-заготовка-половина
1 х панель-пустая-крошечная

Панели ATX

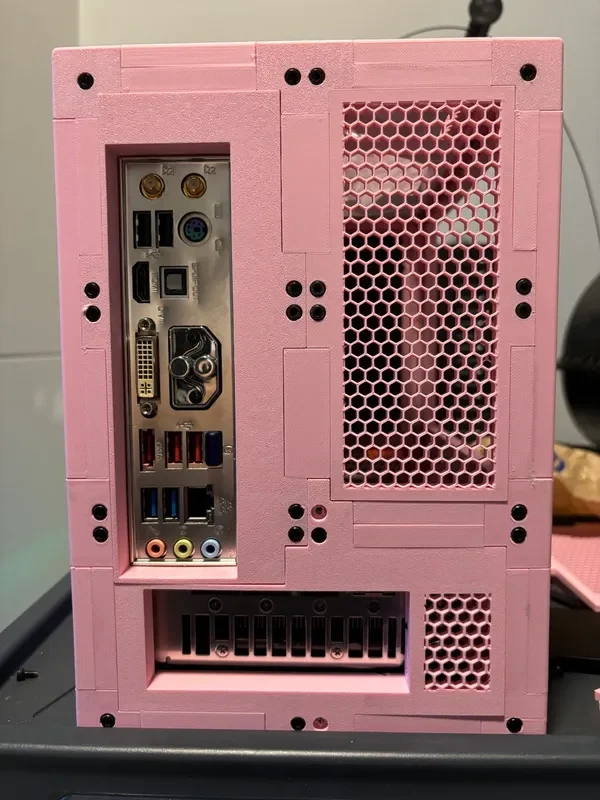

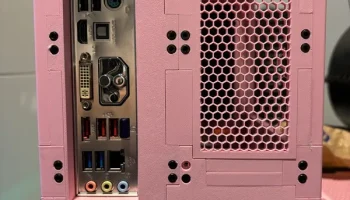

1 х Панель-ATX-IOPanel
1 x панель-ATX-к��рты-половина
Есть небольшая секция, которую можно превратить в вентиляционные отверстия (это место также идеально подходит для установки удлинителя блока питания сзади).
1 х панель-ATX-материнская плата
Обратите внимание на компоновку, лишние точки крепления можно легко отрезать плоскогубцами.
2 x Panel-ATX-Moth
