Зеркало космического телескопа Джеймса Уэбба (1:40)

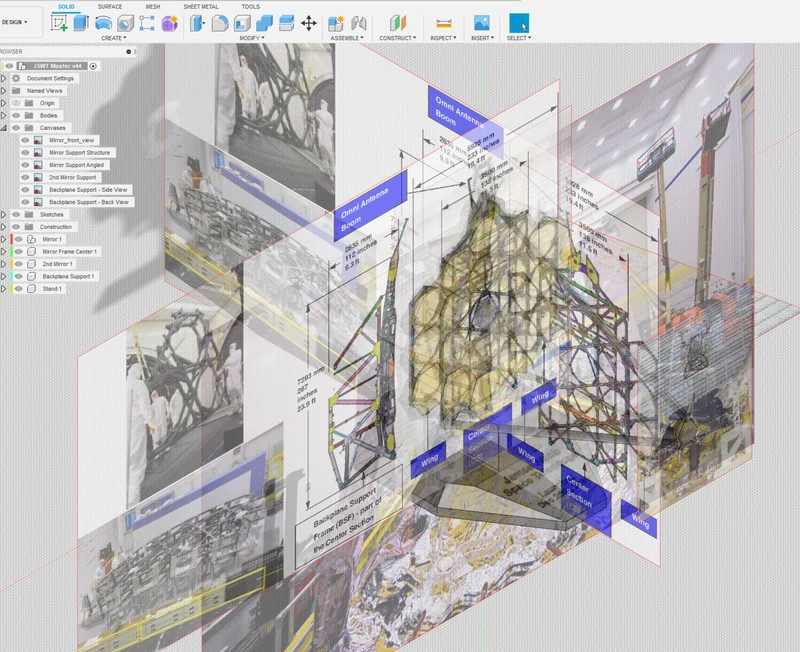

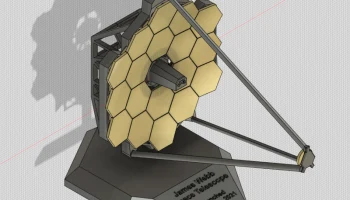

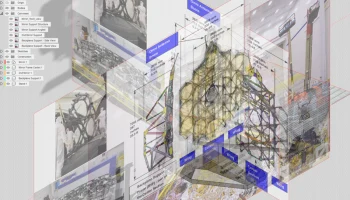

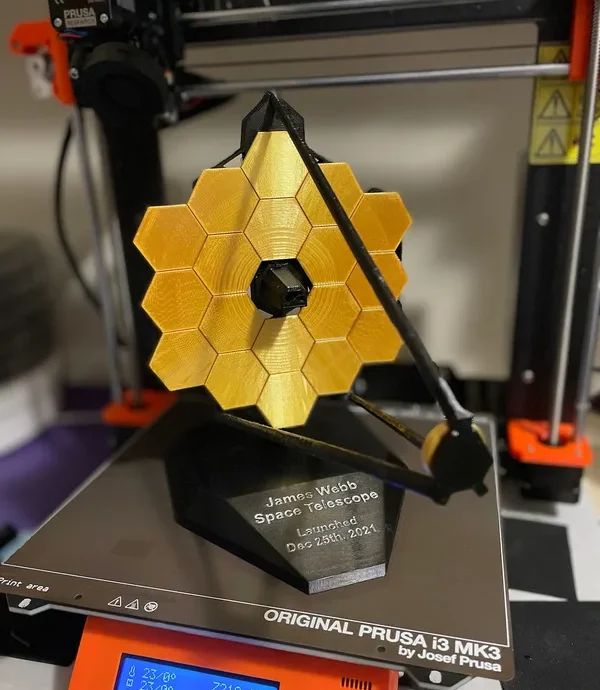

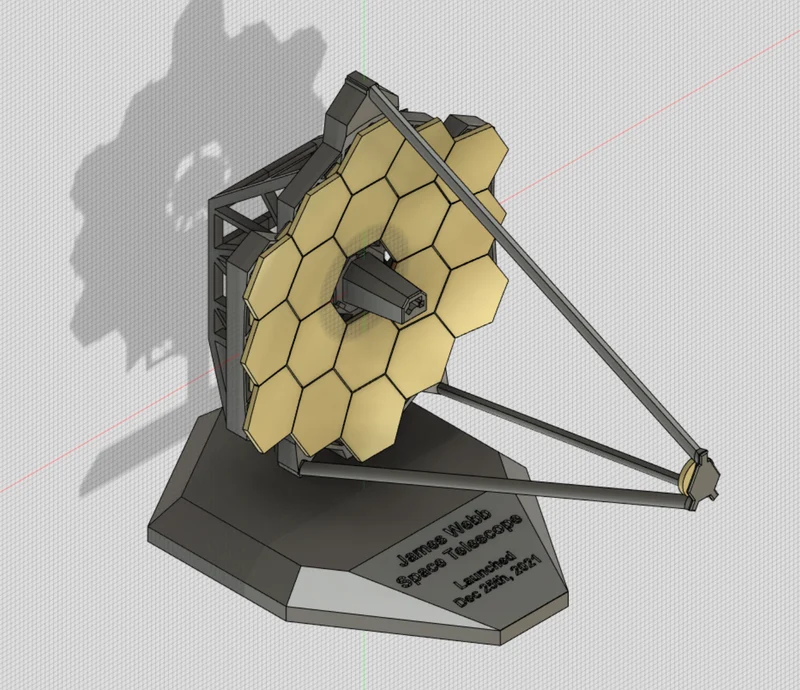

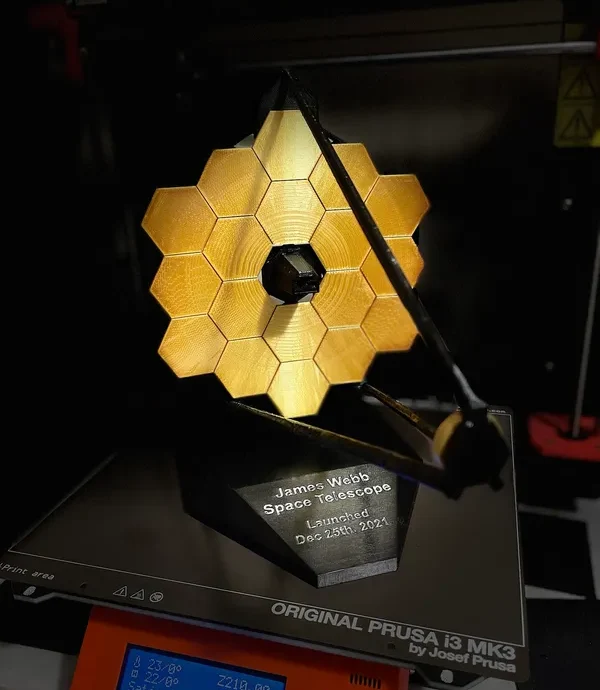

Это легко распечатанная модель JWST с зеркалами и опорной конструкцией в том виде, в каком они выглядели во время сборки и испытаний, прежде чем быть покрытыми защитным материалом перед запуском. Мой способ научиться использовать эталонные изображения для 3D-моделирования. Все сделано настолько точно, насколько позволяет время, с несколькими важными упрощениями, которые позволяют легко печатать. Дополнительные усилия были потрачены на точное моделирование кривизны зеркал и общих пропорций телескопа. Отлично смотрится на витрине!
Обновленная версия здесь: https://www.printables.com/model/160304-james-webb-space-telescope-mirror-w-folding-arms.
Печать:
Зеркала цвета Silk Gold (PLA)
Опора и подставка объединительной платы черного цвета (PLA или PETG)

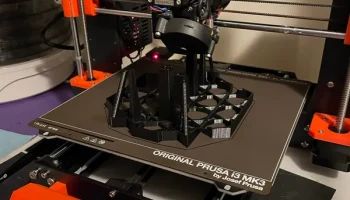

Для печати главного зеркала рекомендуется использовать несколько небольших по��ставок (по краям).
Напечатано в 6 частях:

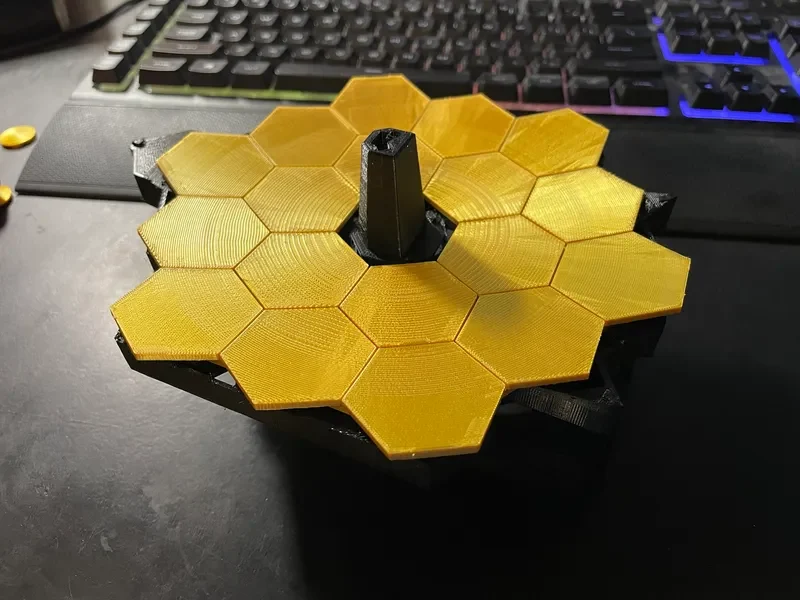

-Основное зеркало в сборе
-Вторичное зеркало

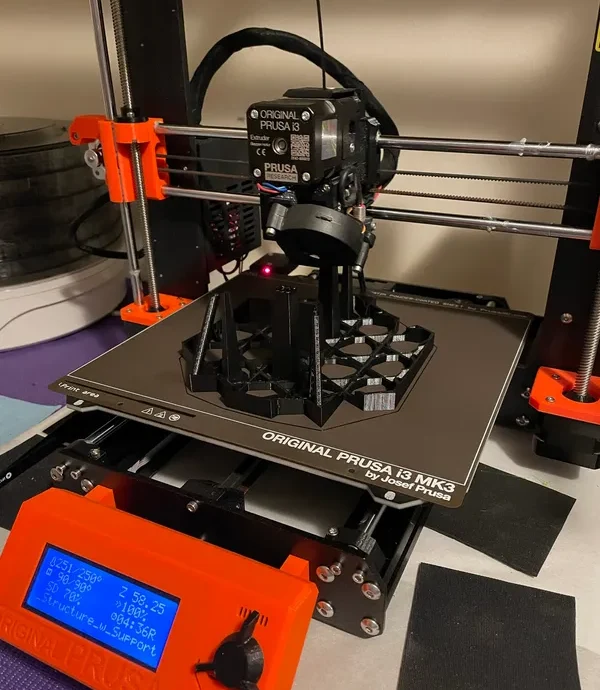

-Конструкции для поддержки зеркал ← в комплект входит версия со встроенными опорами для стабилизации кронштейнов
-Поддержка объединительной платы, часть 1
-Поддержка объединительной платы, часть 2
-Дисплейная база
Сборка:
Приклейте детали на место суперклеем.
Зеркала плотно прилегают к опорной конструкции после правильного выравнивания.

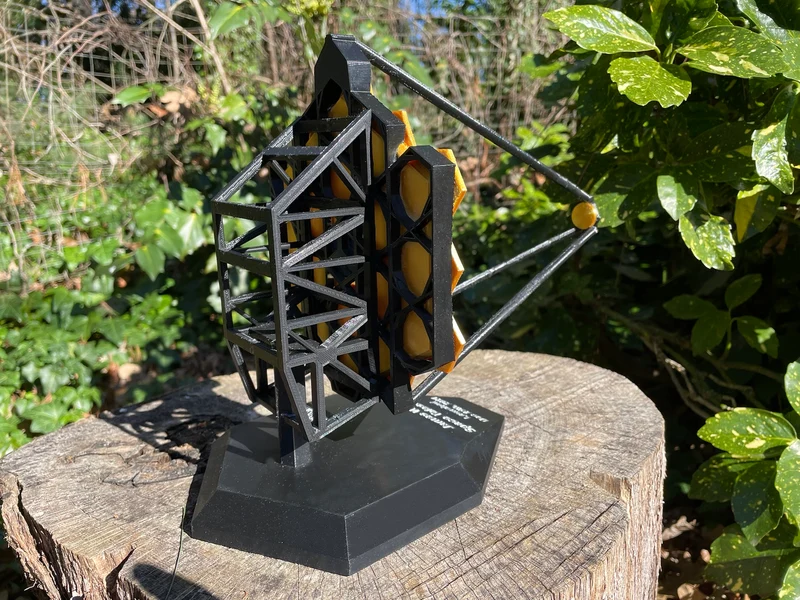

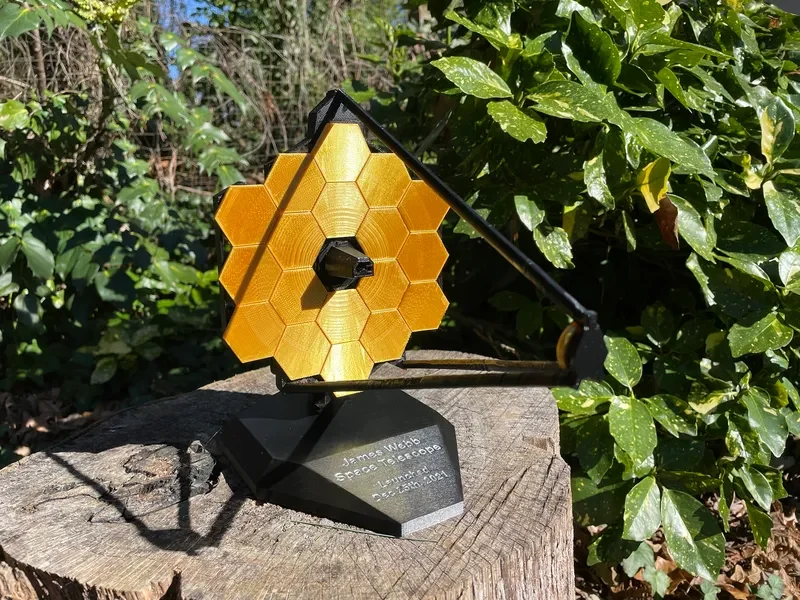

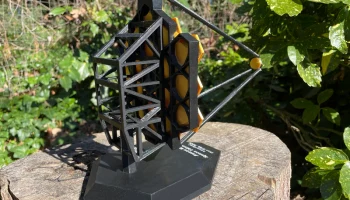

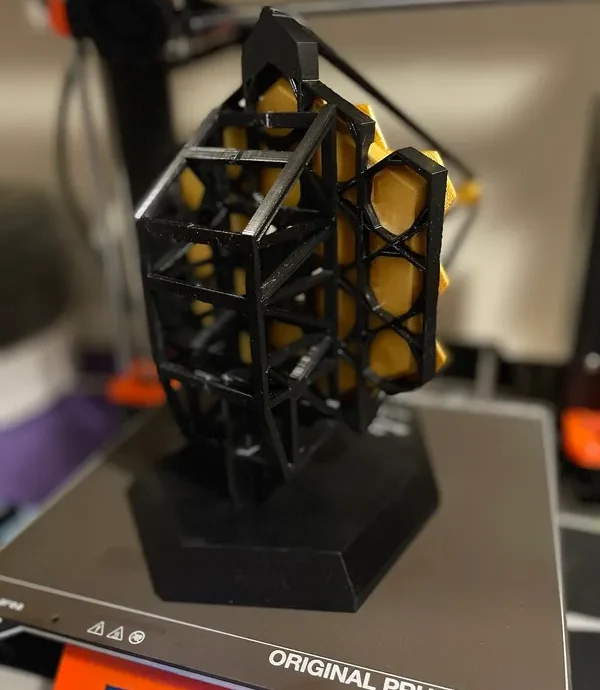

Опора объединительной платы состоит из двух половин и имеет выступы для выравнивания зеркальной структуры (правильное размещение см. на изображениях). Одновременно склейте половинки объединительной платы и подставку. При желании нанесите на надпись белую краску.
