Улучшенный зажим на настольном параметрическом кабельном ...

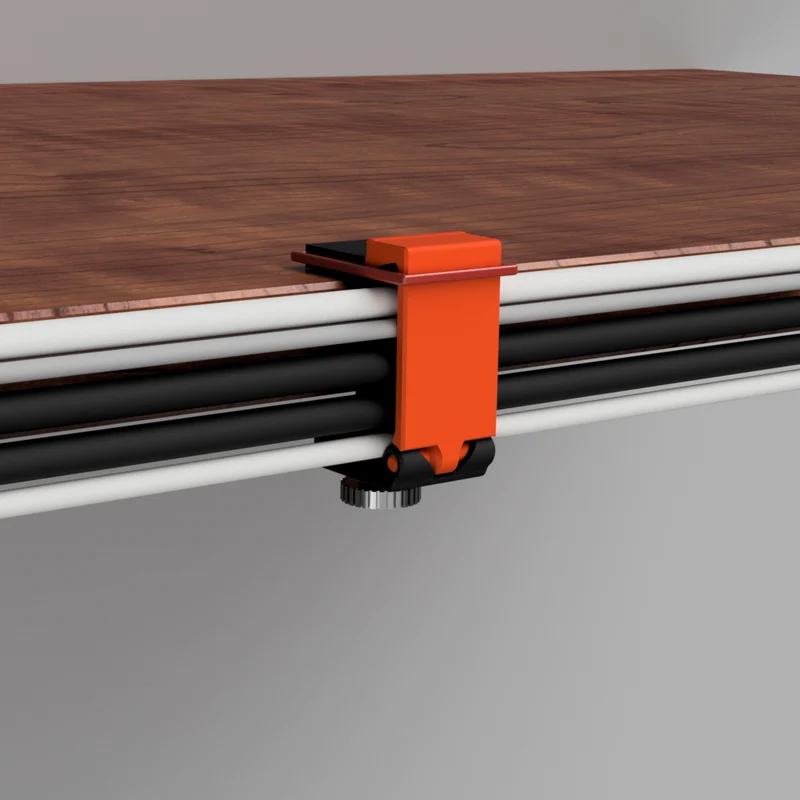

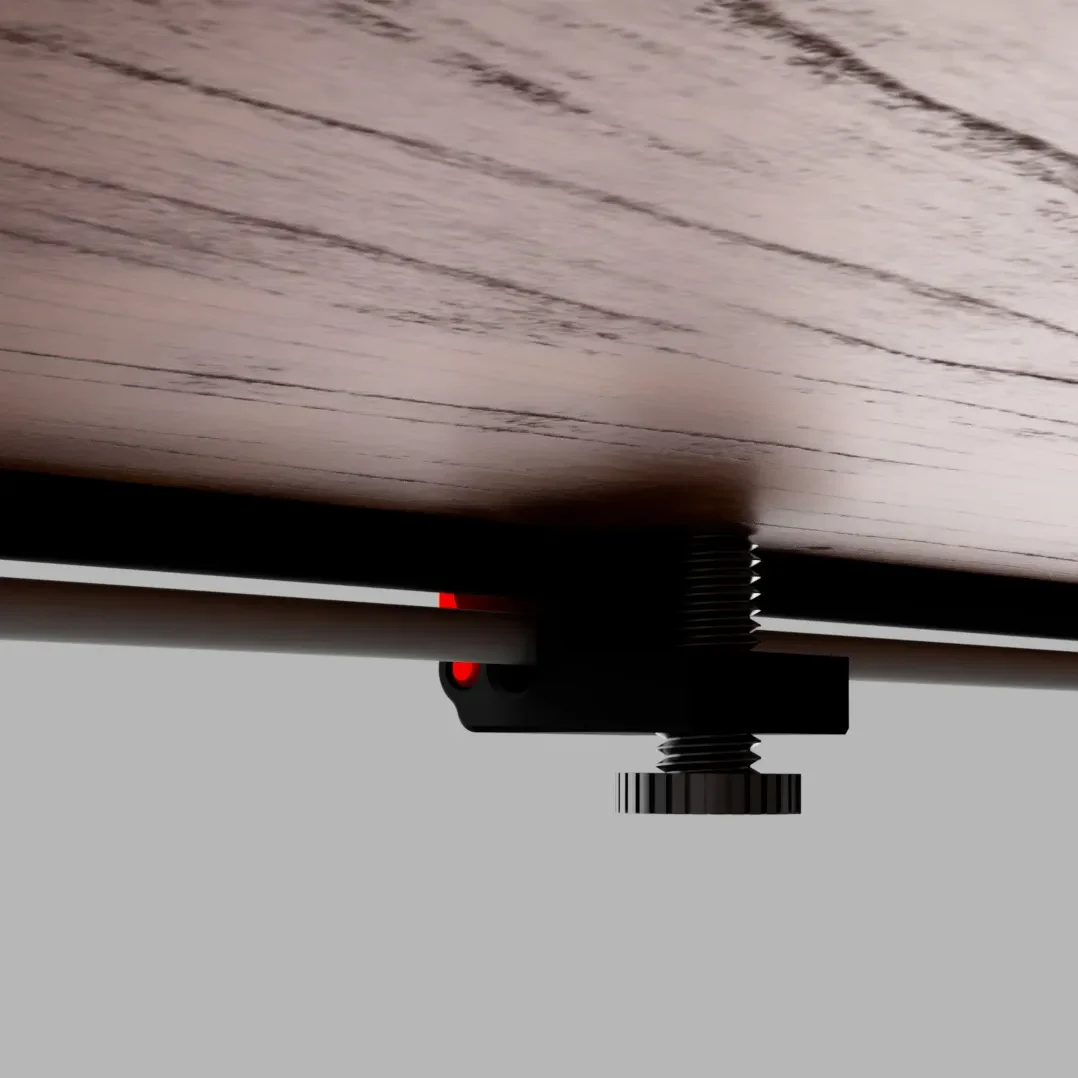

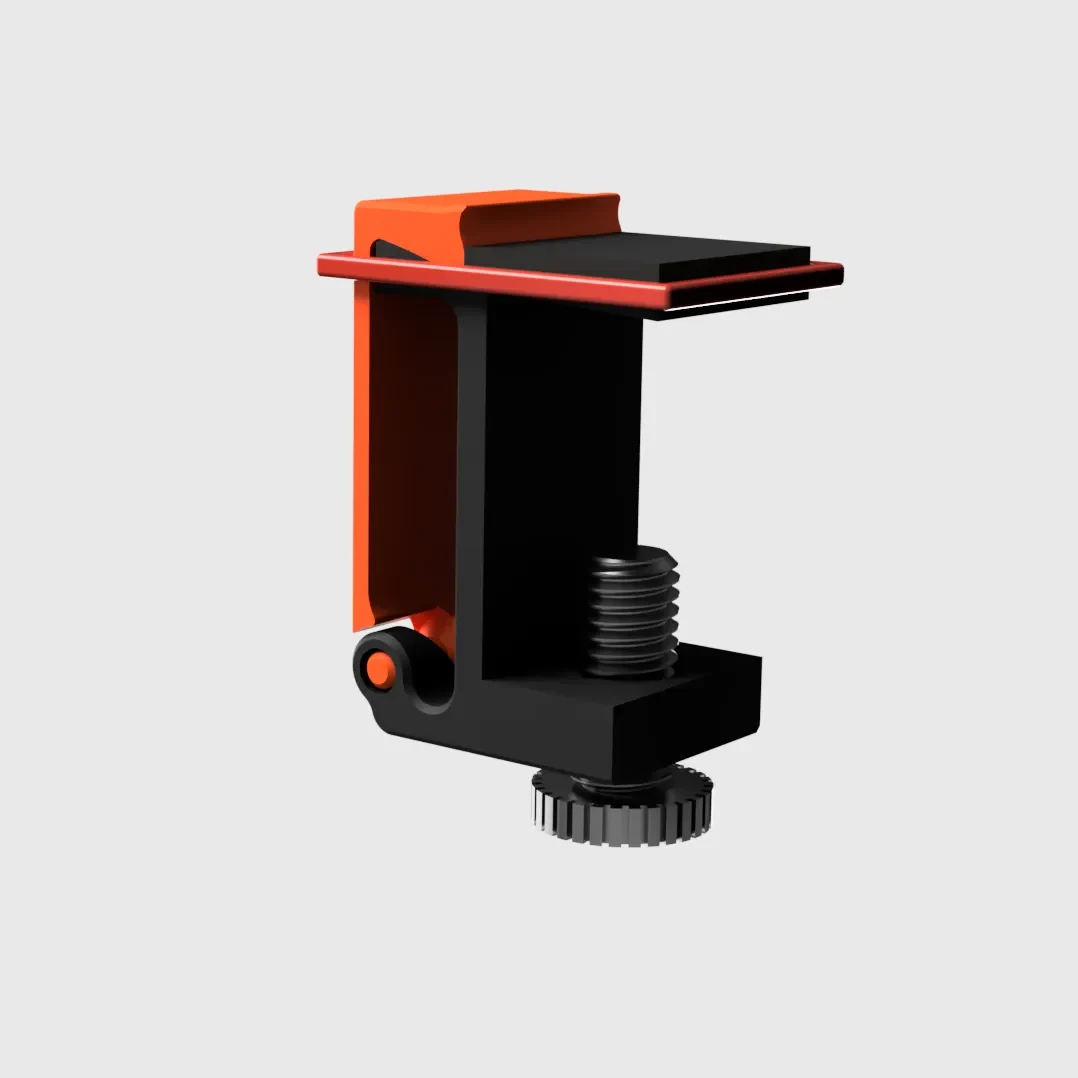

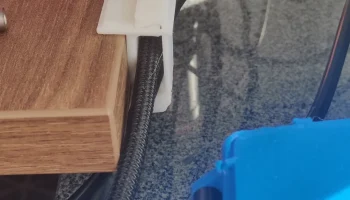

Спасибо djedje_zr7 за этот потрясающий дизайн. Я сделал это, потому что не хотел «повредить» свой стол, просверлив его. Дополнения, которые я внес в дизайн, также являются параметрическими, поэтому вы можете быстро изменить его до нужного размера. Винт представляет собой винт M8, который необходимо распечатать отдельно. Вы можете отрегулировать посадку винта с помощью параметра Screw_tightness, который увеличивает размер отверстия для винта (1,08:=8% у меня работало нормально, но это плотная посадка). Вы можете проверить, подходит ли вам этот коэффициент, распечатав и откорректировав файл «Тестовая часть на затяжку винтов». Stl для параметра 1.08= Screw_tightness можно распечатать, если вы хотите сначала проверить затяжку винта. УБЕДИТЕСЬ, что тестовая часть стоит во время печати, потому что настоящая часть тоже будет стоять, и это имеет существенное значение. Вам понадобится острый нож, чтобы срезать комочки внутри ниток. Поделитесь своим опытом использования значения Screw_tightness, которое вам больше всего подошло, и я добавлю stl для этого параметра. Также, если вы знаете более подходящую тему, дайте мне знать. Предоставленный stl основной части можно использовать для стола толщиной от 16 мм до 28 мм.

Чтобы вычислить диапазон: [длина-15, длина-3]. Существуют определенные ограничения параметров, которые будут очевидны при внесении изменений.

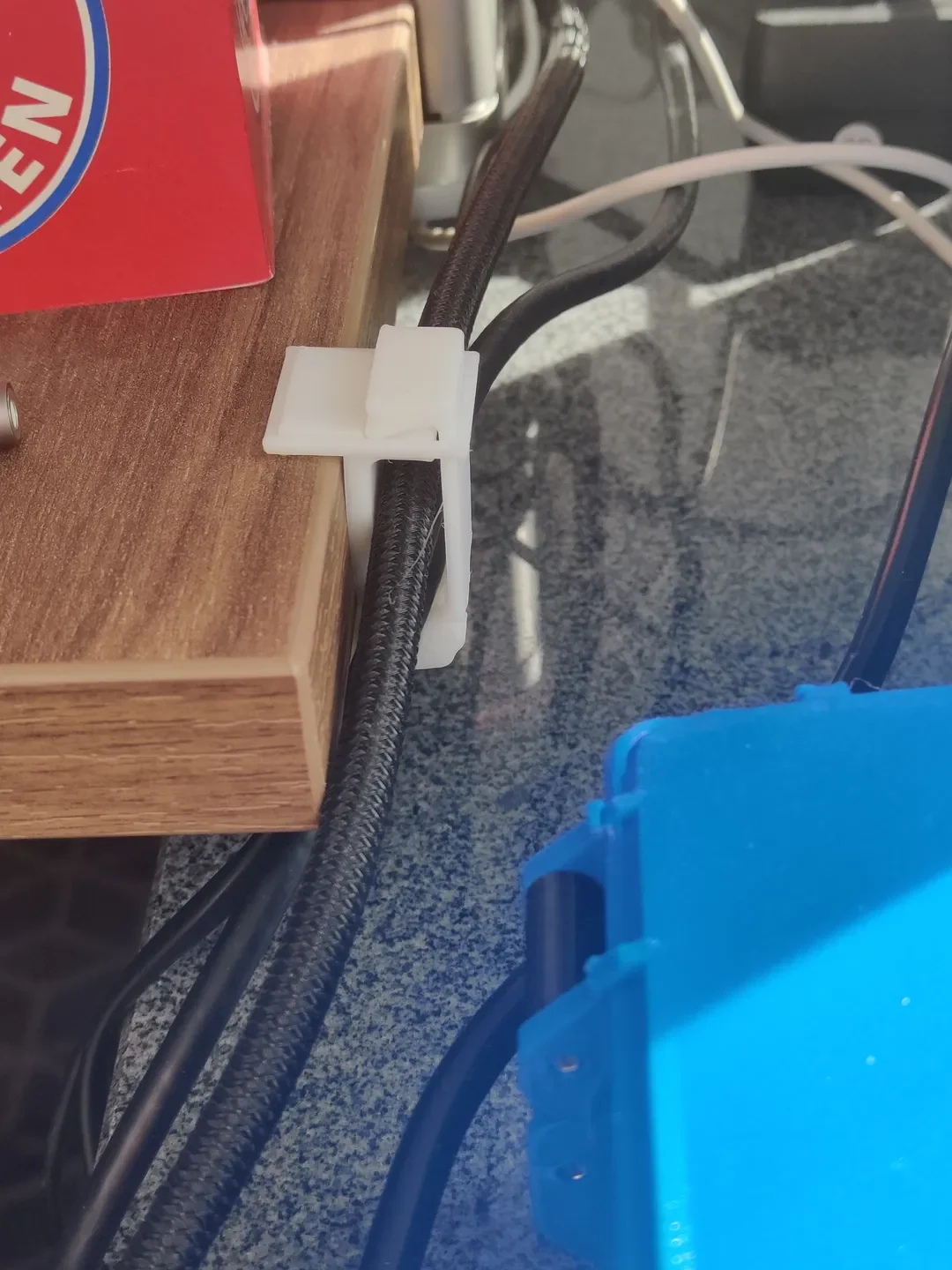

Я добавил блокирующий прямоугольник, чтобы устройство не открылось случайно. Если вы планируете прокладывать много кабелей, рекомендуется использовать этот вариант.

Совет+ Инструкция по Куре:

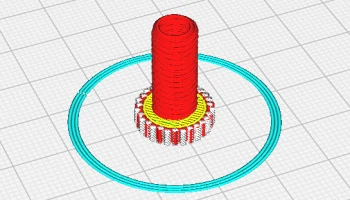

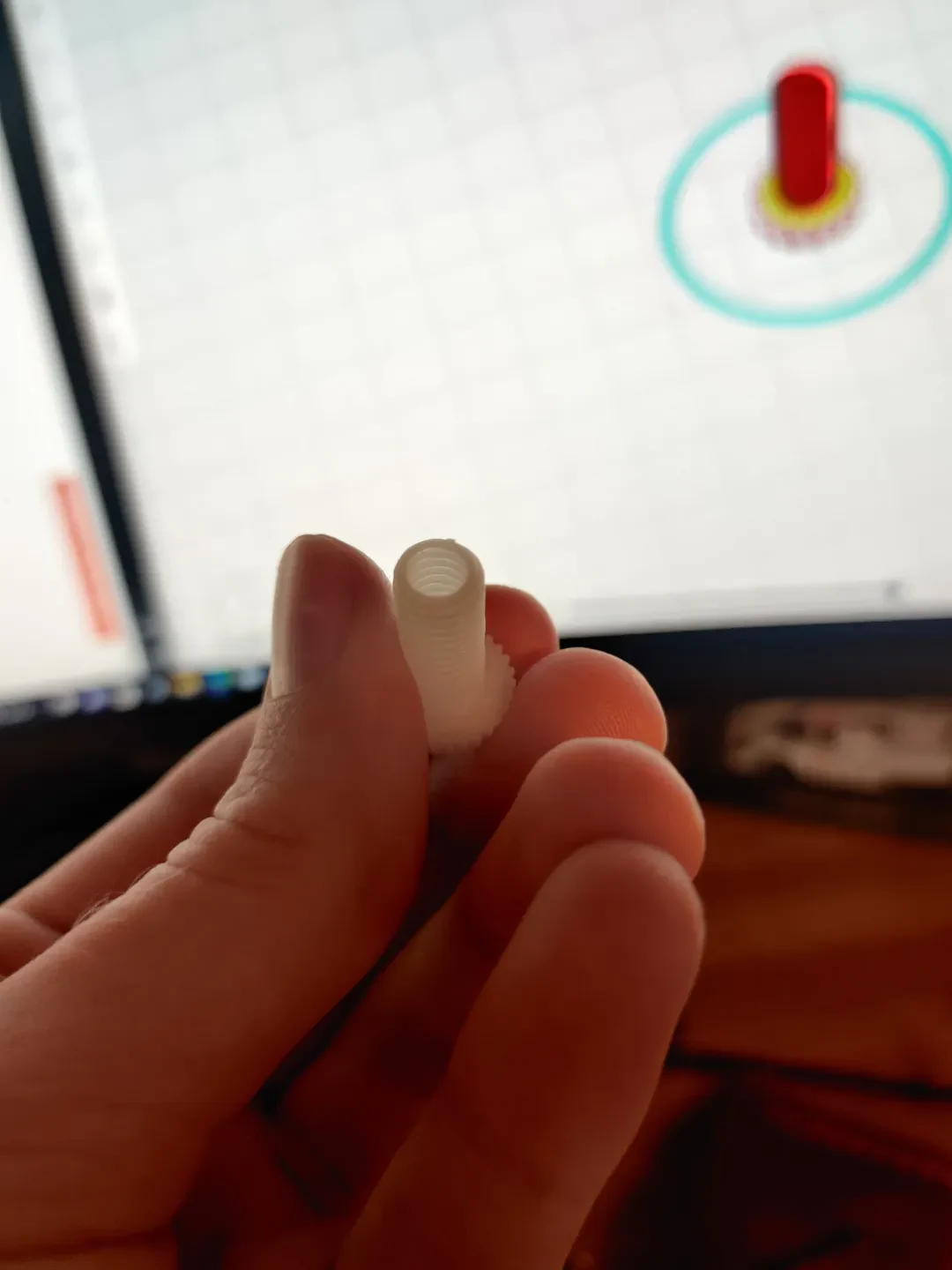

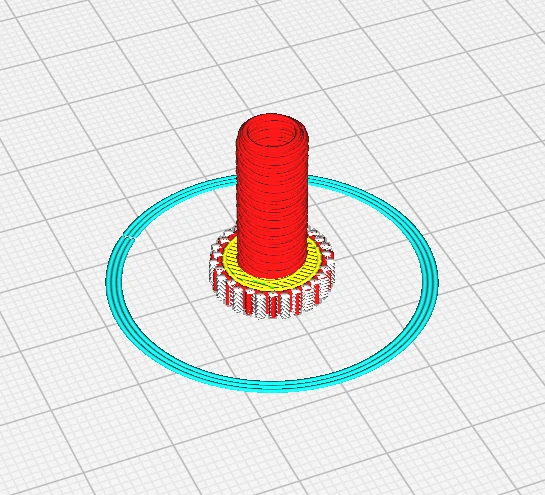

Я могу порекомендовать распечатать винт в режиме вазы, чтобы снаружи не было шва, что значительн�� уменьшит трение (последнее изображение). Для этого просто используйте обычный винт stl и активируйте Spiralize Outer Contour (Smooth). В качестве толщины нижней части используйте 3,2 мм, чтобы конец винта был твердым. У меня есть насадка .6, но она должна быть достаточно стабильной и с насадкой .4. Я добавил пример gcode, чтобы вы поняли, что я имею в виду.

Улучшенная в��рсия V2:

Два новых параметра Table_length и Screw_thightness_z.

Table_length изменяет длину плеча, которое крепится к столу. Я рекомендую 8 мм по умолчанию для обычных столов. Например, если края сильно закруглены, возможно, вам придется увеличить это значение. <Размер запорного устройства также изменяется автоматически.

Screw_thightness_z изменяет расстояние резьбы (а не фактическую ось Z в файле САПР), а Screw_thightness изменяет диаметр резьбового отверстия.

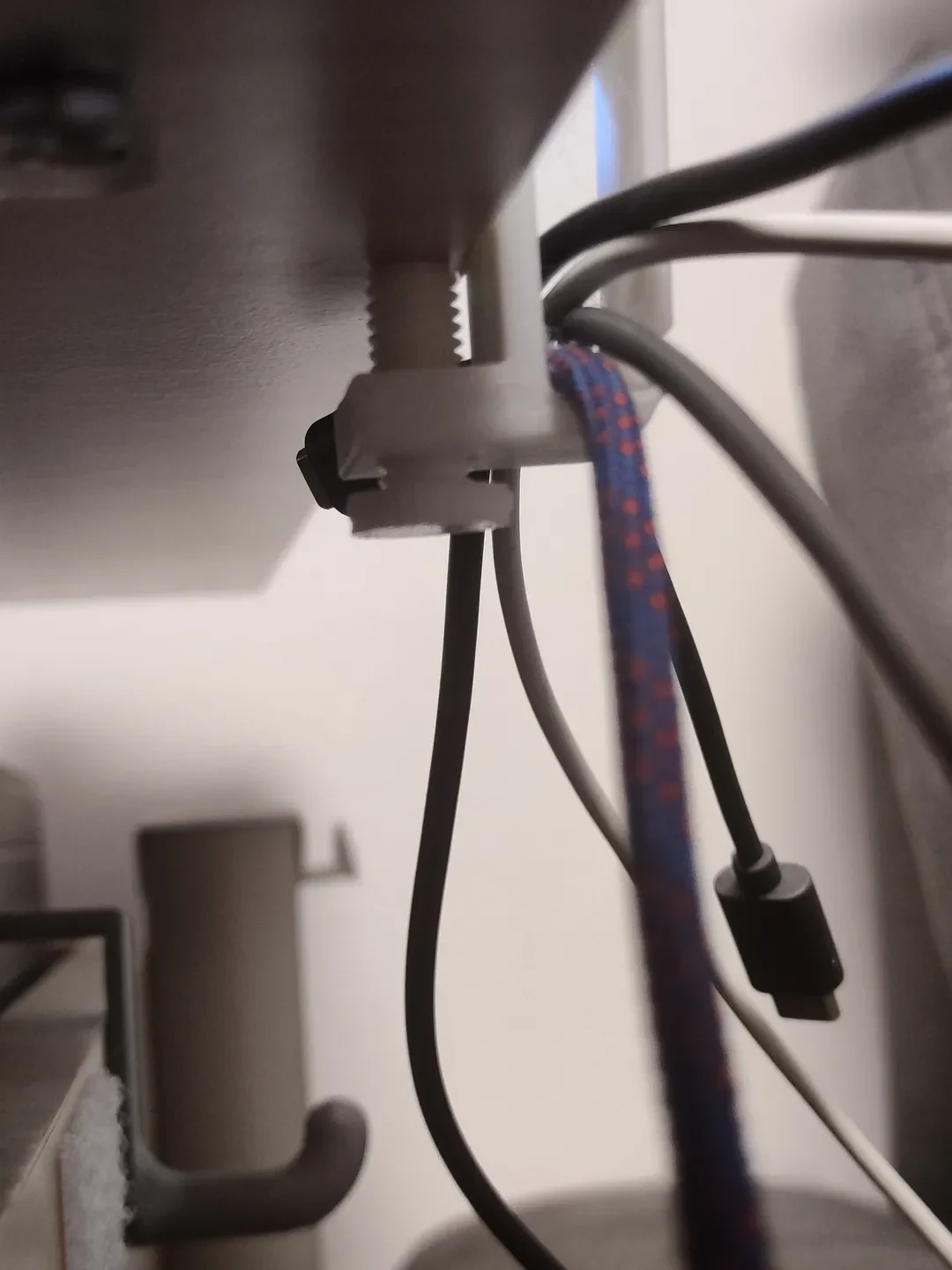

Самым большим усовершенствованием является наличие выступа в резьбовом отверстии, который предотвращает стекание нависающей нити и значительно увеличивает трение с винтом. Кивок должен быть обращен вверх! Я напечатал винт в режиме вазы и органайзер для кабеля с выступом, и осталось лишь небольшое трение, без каких-либо дополнительных инструментов. Вы можете ощутить разницу, если распечатаете обе тестовые части.

Наслаждаться
