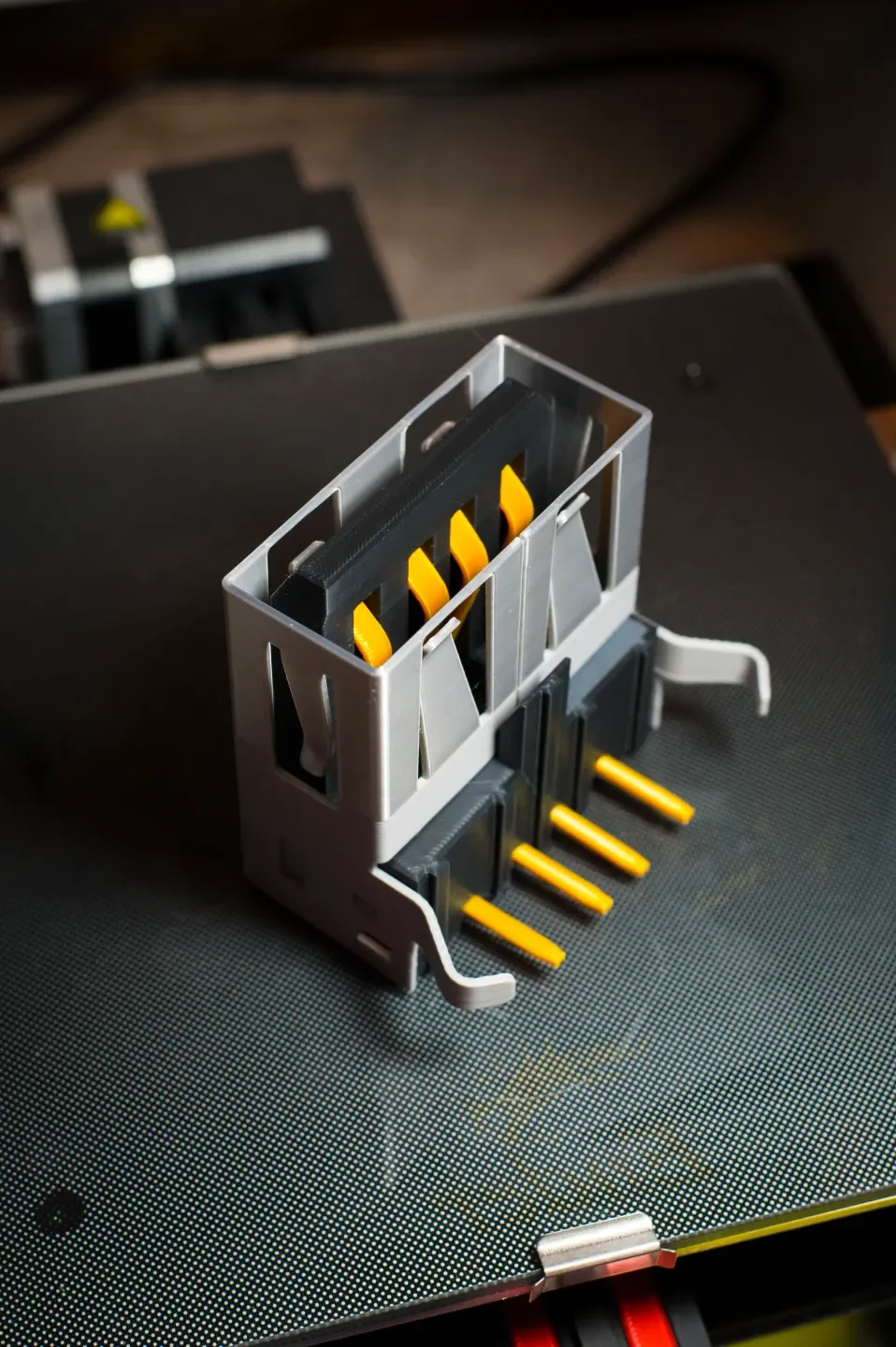

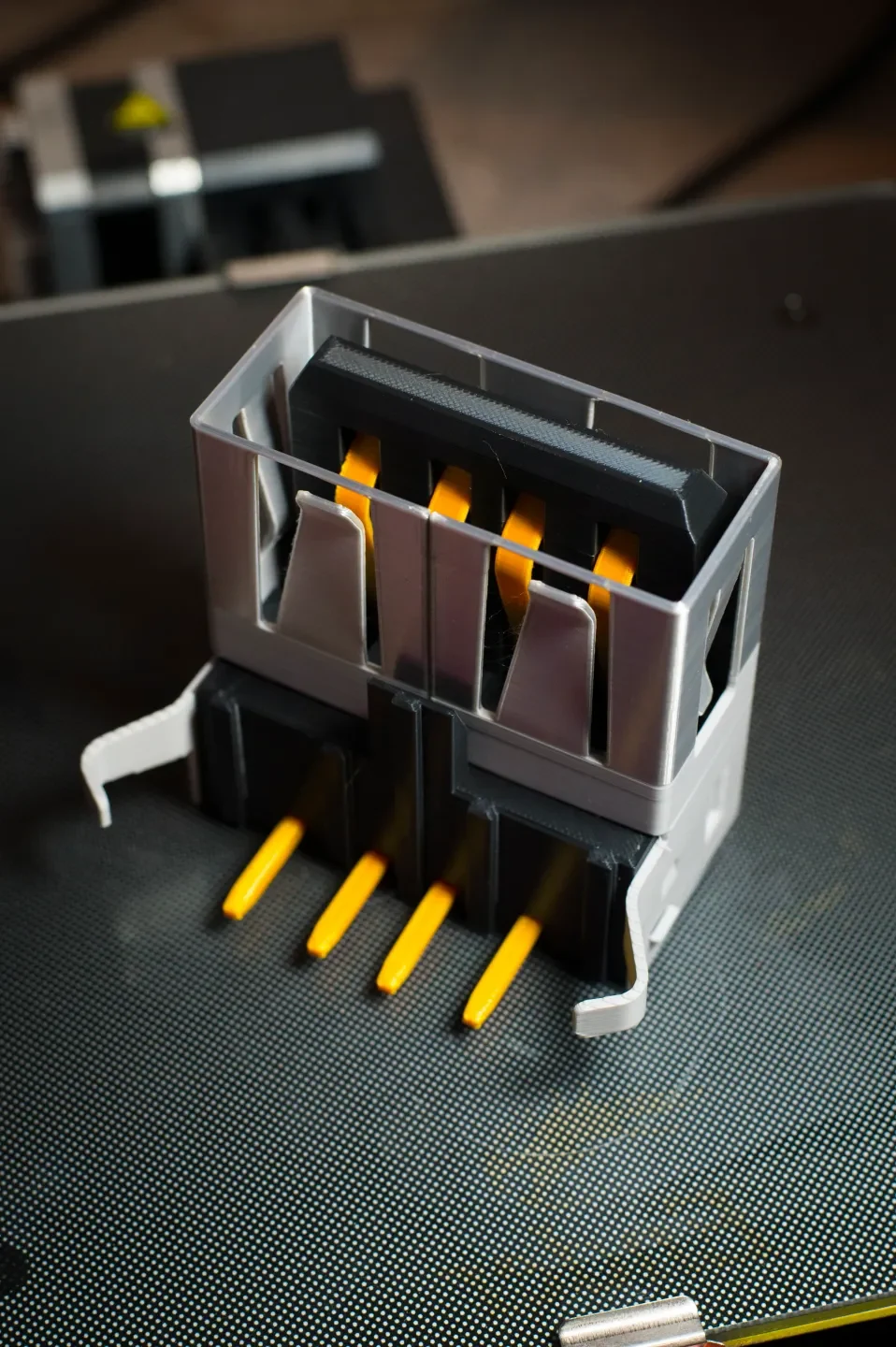

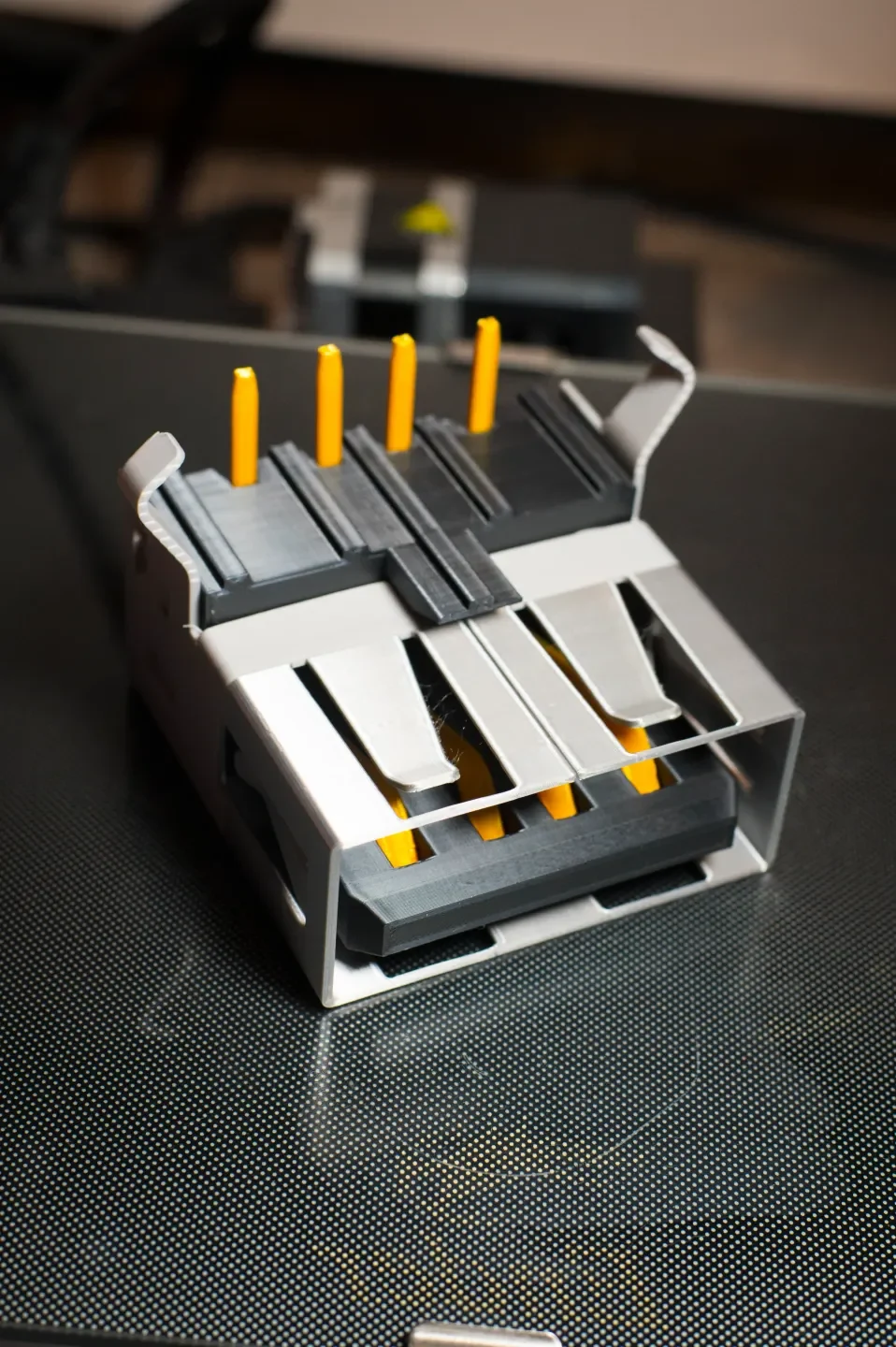

Огромный разъем USB A, масштаб 5:1

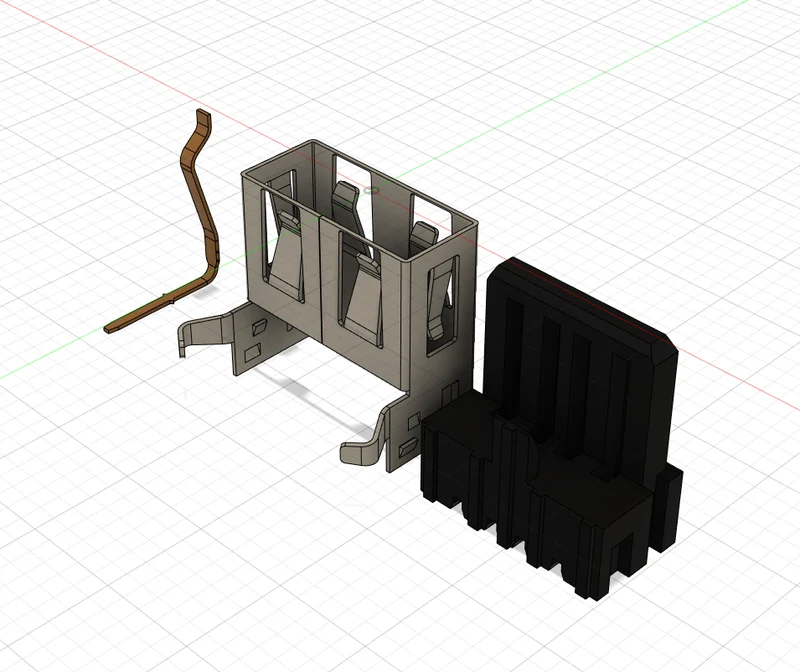

Это модифицированный и разделенный вариант модели, изначально созданной Лиамом в Grabcad. Хотя я не думаю, что он предназначался для печати, мне сразу захотелось получить модель разъема USB A в масштабе 600%.

БОЛЬШОЕ ОБНОВЛЕНИЕ 22.09.22

Пожалуйста, используйте новый файл Pins V3 при печати булавок, оригинальные V1 слишком хрупкие для чего-либо, кроме дисплея (они 100% сломаются, если вы вставите массивный USB-накопитель, который вы можете скачать здесь...)

Для этих файлов задан масштаб 500%. «USB-разъем типа A 1-1» представляет собой масштаб 1:1 для всех трех частей. «Разъем USB типа A, розетка v15» представляет собой масштаб 1:1 с измененными контактами.

Я напечатал это из PLA, настоятельно рекомендую использовать что-нибудь более гибкое и прочное, например PETG. Булавки невероятно хрупкие и были модифицированы для плотного прилегания, но при этом сохраняют некоторую пружинистость. Никакого клея не требуется, если штифты не сломаются, как у меня, эта модель защелкивается сама собой.

Распечатать инструкцию для используемой модели:

Скачать USB_A_Shell_V3
Загрузите USB_A_Tray_V3
Для сверхточности скачайте USB_A_Pin_V1 (опционально, очень хрупкий, сломается)
Для функционального использования загрузите разъем USB типа A, контакт V3.
Масштабируйте до желаемого соотношения

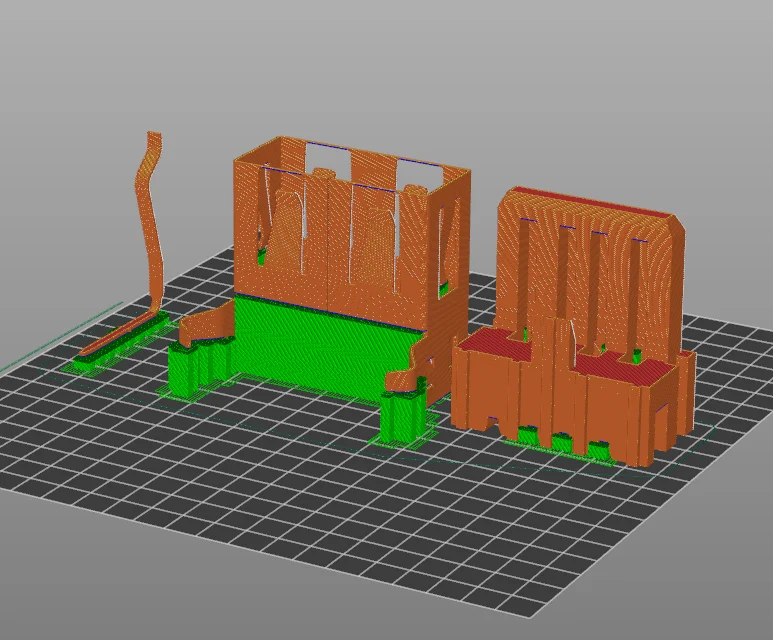

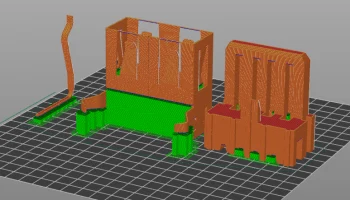

Настройки печати:

PLA или PETG (на самом деле что-нибудь гибкое)
Высота слоя 0,2 для оболочки и лотка
Лоток и оболочка требуют опор.
Высота слоя 0,12 для контактов
Не используйте опоры для штифтов, если у вас нет проблем.

Инструкции по сборке:

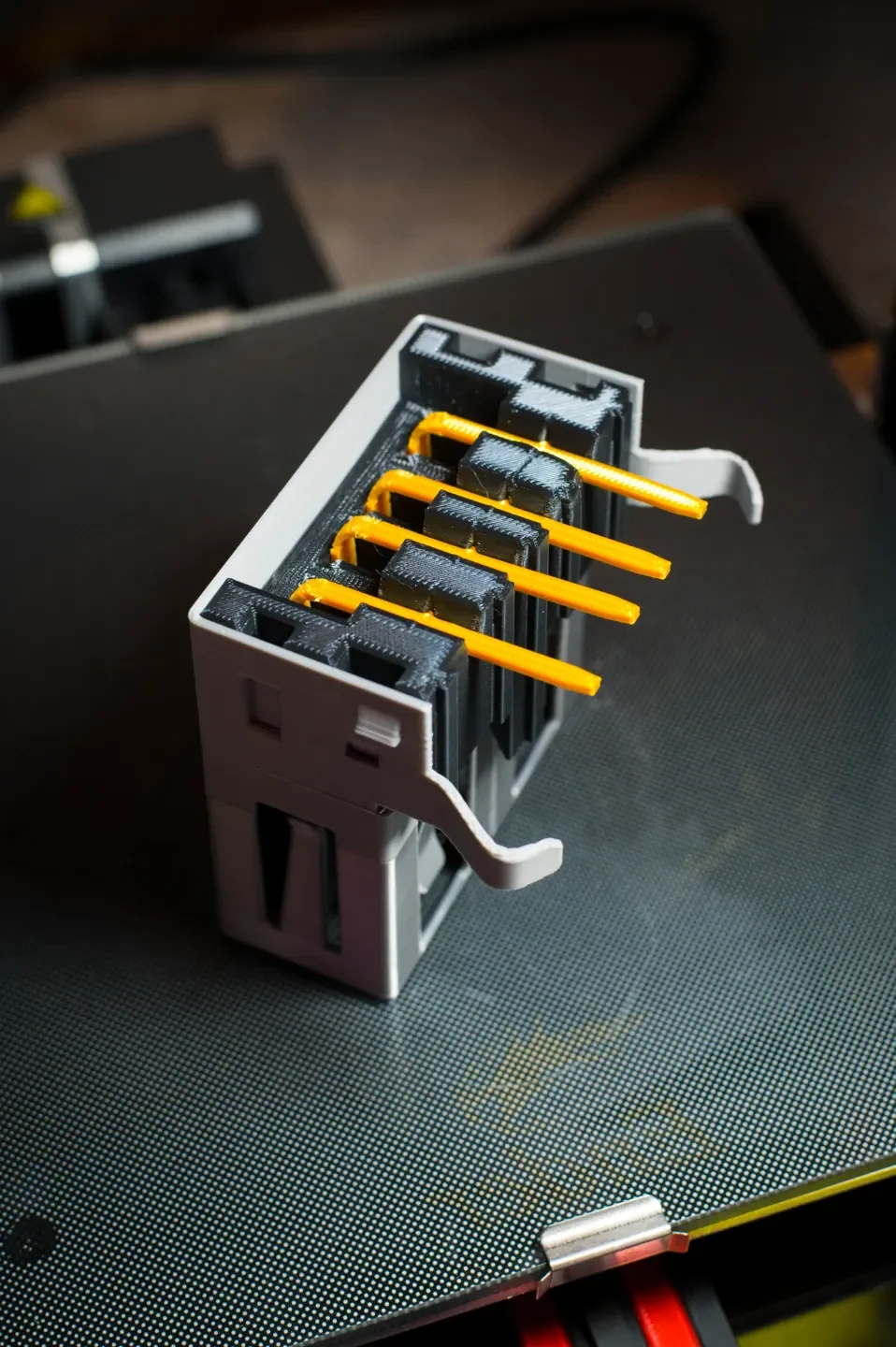

Вставьте булавки в лоток, как показано на фотографиях, убедитесь, что передняя часть булавки попадает в прорезь в верхней части лотка (только для булавок V1), и вставьте небольшой кусочек в углубления на задней стороне. Штифты V3, возможно, придется приклеить, так как меньшие задние штифты оказывают на них давление.
Осторожно вставьте собранный лоток в корпус. Перед установкой на место задние стороны лотка необходимо слегка раздвинуть.

Наслаждайтесь моделью!
