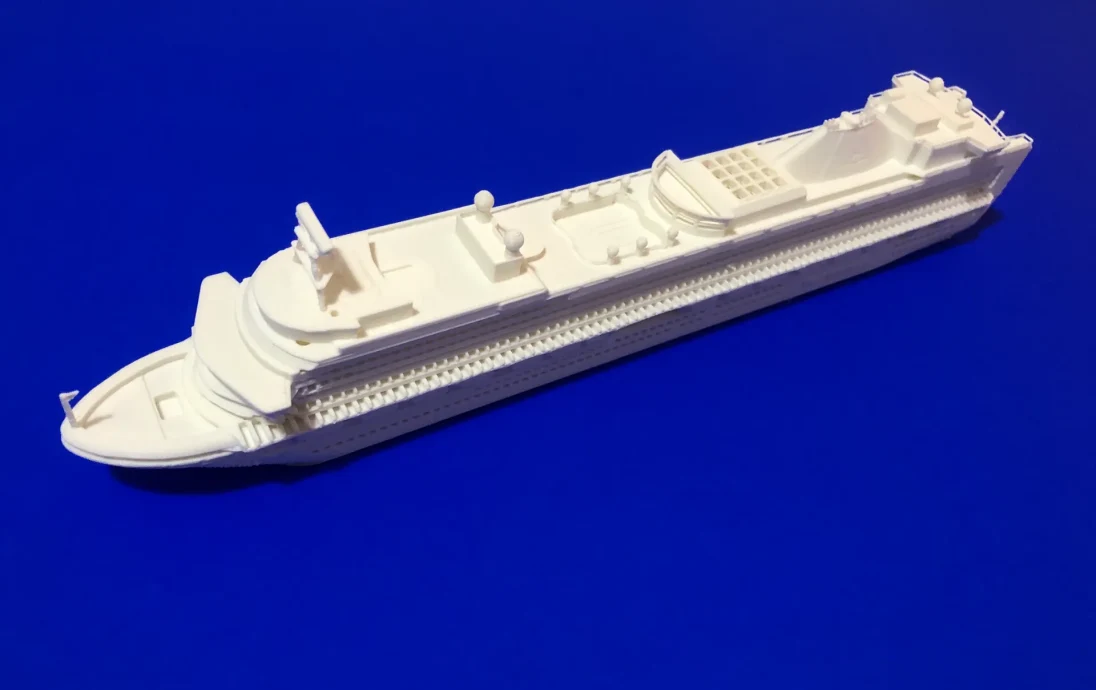

Круизный лайнер P&O Ventura 1:1000, опоры не нужны

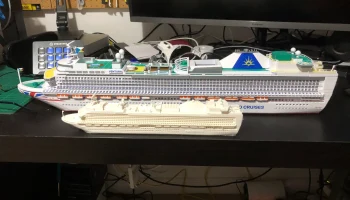

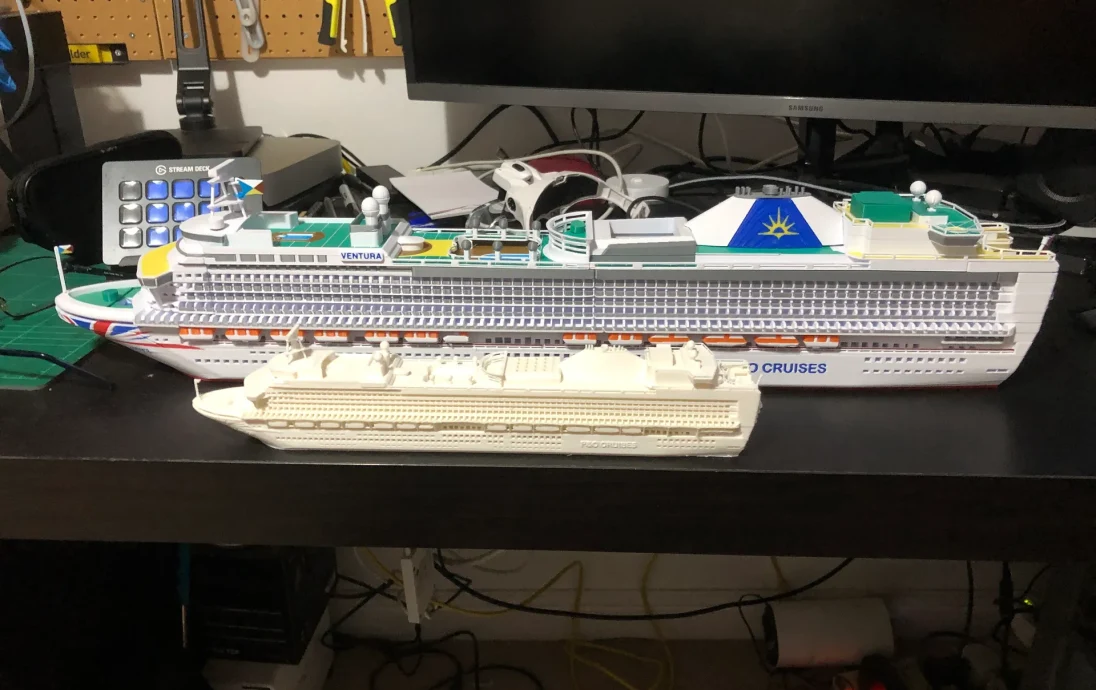

Переработка многоцветной модели с несколькими пластинами в масштабе 1:500, которую я изначально сделал, чтобы ее можно было печатать в одном цвете, в меньшем масштабе и за один раз, а не как отдельные части.
Разработано с использованием Fusion 360 на основе планов палуб корабля, фотографий и видео.
В этом видео вы найдете дополнительную информацию о процессе проектирования.
Таймлапс печати здесь
Предыстория процесса создания многоцветной модели 1:500 и ее печати в этом масштабе.
https://forum.bambulab.com/t/cruise-ship-print/5122/67
Инструкции по печати:
Включенный файл 3mf можно загрузить только в Bambu Studio или Orca Slicer.

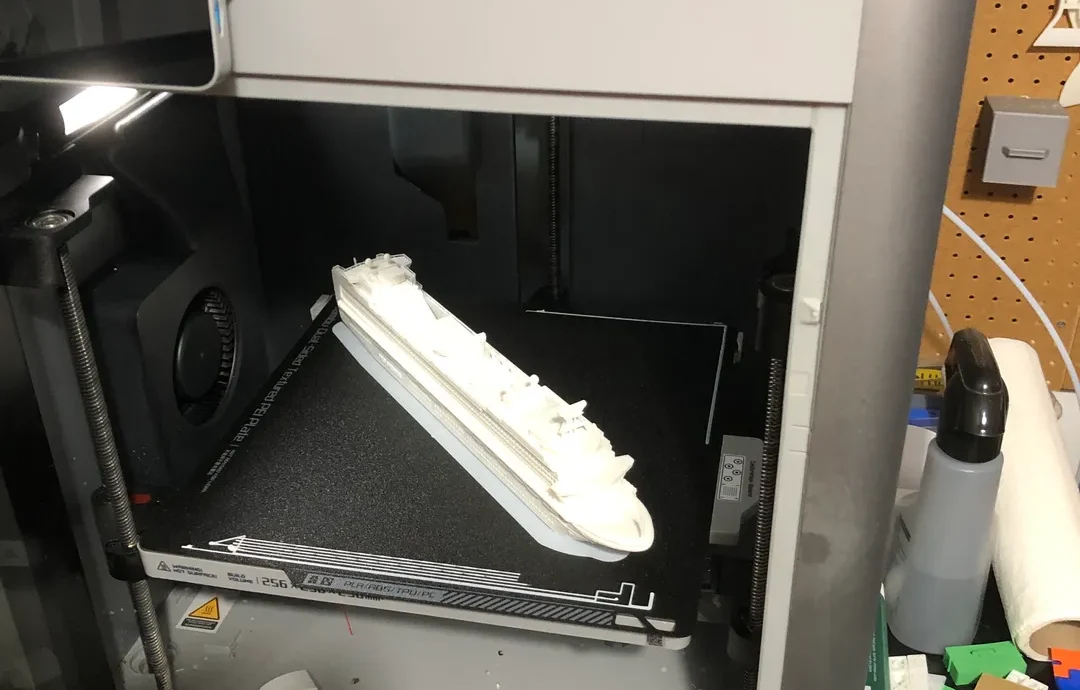

Время печати на Bambu Lab X1C около 7,5 часов при высоте слоя 0,2 мм, сопле 0,4 мм, заполнении гироида 15 %, поддержка отключена.
Модель помещается на пластину 256x256, если ее повернуть на 45 градусов.

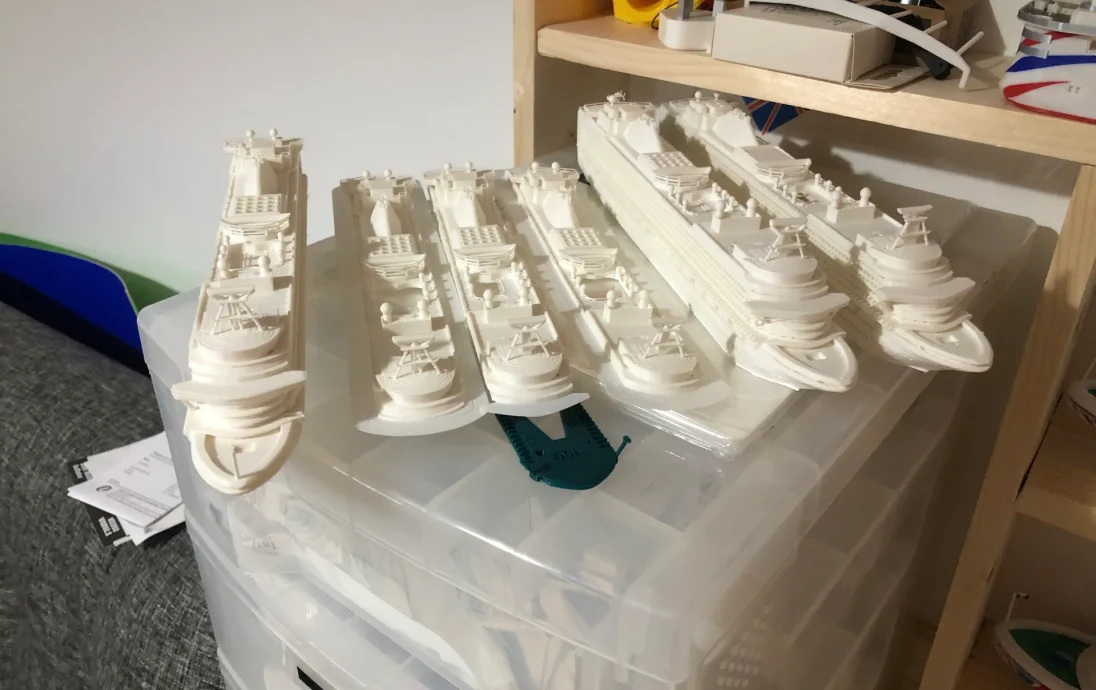

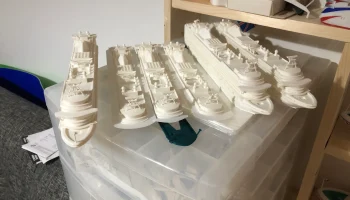

Все тестовые отпечатки также сделаны с полными полями.
Непроверенный слайсер Prusa Prusa MK3s 0,20 Качество, расчетное время печати 19 часов 32 минуты.
Чтобы модель успешно печаталась в таком масштабе, потребовалось немало изменений — некоторые детали в этом масштабе очень тонкие, поэтому вряд ли они будут работать, если масштаб будет уменьшен еще больше.

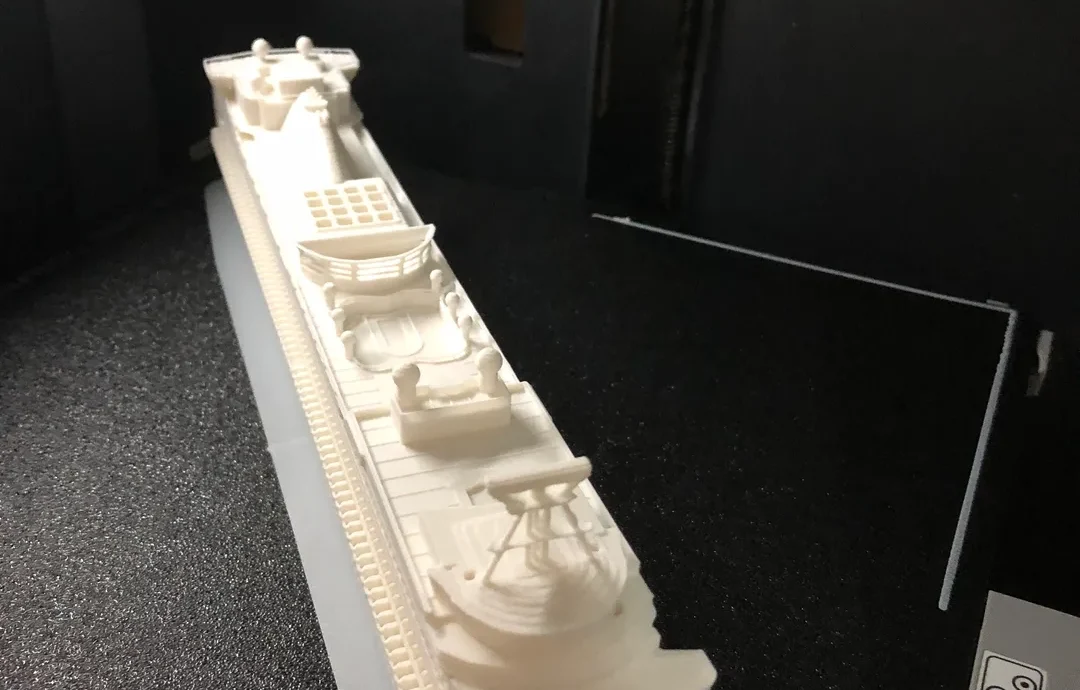

В модель STL были добавлены некоторые дополнительные опоры, чтобы ее можно было распечатать — их можно отрезать или оставить на месте — наиболее заметными областями дополнительных опор являются:
Радарная вышка спереди — 3 дополнительных маленьких столбика в центре, чтобы удерживать ее, плюс дополнительные детали по бокам верхней перекладины.
Задняя перекладина, перекрывающая борт корабля — добавлено по 2 дополнительных опорных перекладины с каждой стороны.
Различные дополнительные опоры сзади и под передним капюшоном.
NB: Опоры переднего моста находятся на настоящем корабле, поэтому их не следует снимать, однако они немного толще, поэтому я думаю, их можно отрезать и заменить более тонкими секциями.
Полноцветная версия для Bambu Lab в этом масштабе доступна на другом сайте.
f360 ссылка: Ventura Azura 9b S1000 V30 20.08.23
Это личный проект. Я не имею никакого отношения к P&O Cruises или Carnival Corporation, кроме как являюсь клиентом.
Эта версия выпущена под лицензией CC Non Commercial No Derivatives под брендом P&O Cruises.
