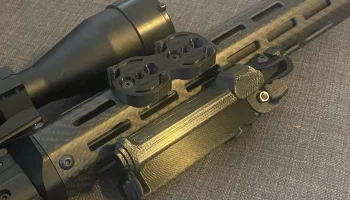

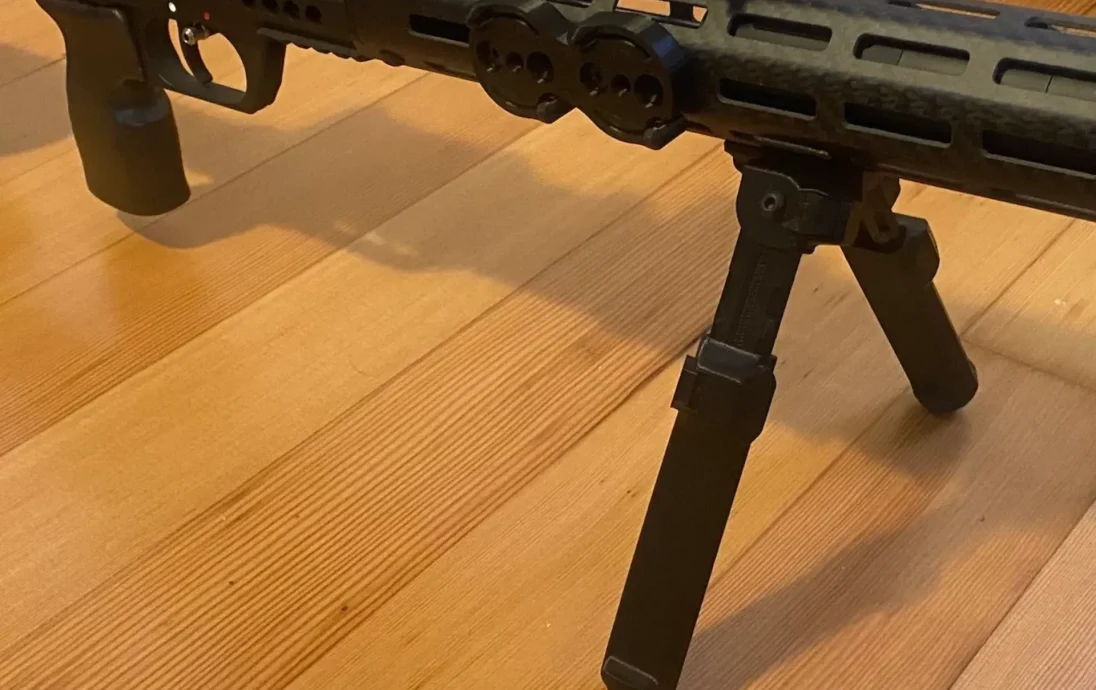

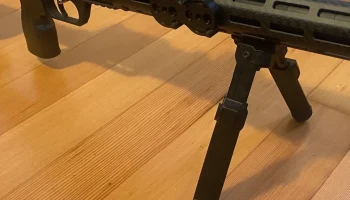

Складная сошка без опор M-LOK

Это сошки для печати, подходящие для легких условий эксплуатации, например, для пневматического пистолета или 22LR.

Я во многом взял за основу конструкцию сошек Magpul, но есть некоторые заметные различия. Я отдал приоритет компактности, так как эта сошка предназначена для использования со складной пневматической винтовкой.

Для завершения вам понадобится металлическая фурнитура. Мне удалось найти (почти) все это оборудование в местном хозяйственном магазине (ACE Hardware для любопытных).

Список запчастей

Их вам, скорее всего, придется заказать, если только они не имеются в вашем местном магазине спортивных товаров. Некоторые винты M-LOK:

https://www.amazon.com/mlock-Screw-Standard-Screws-Replacement/dp/B08FXRKZWC/ref=sr_1_2_sspa

Сквозные болты для поворотных локтевых шарниров:

2 болта с полукруглой головкой М5, длина 16 мм.
https://www.mcmaster.com/97763A822/
2 гайки М5, диаметр лыски 8 мм.
https://www.mcmaster.com/90819A112/

В любом из них для вращающихся локтевых суставов я использовал проставки SAE, но я разработал его для метрических проставок.

2 шт. диаметром 5/16 дюйма, алюминиевая проставка №6, длина 5/16 дюйма.
https://www.mcmaster.com/92510A523/

-или-

2x — наружный диаметр 8 мм, проставка M5, длина 8 мм
https://www.mcmaster.com/94669A045/

Два винта M3 для предотвращения соскальзывания ползунков с кронштейнов. Винт в рычаге заканчивается после вставки, чтобы слайдер оставался на месте, когда он полностью выдвинут. Они предназначены для самостоятельного врезания в пластик.

2 винта M3 длиной 6 мм.
https://www.mcmaster.com/95836A205/

И наконец, пружины для кнопок. Я спроектировал их на основе пружины диаметром примерно 5 мм и 8 мм в полностью сжатом состоянии. Это небольшие пружины сжатия, которые я могу найти в местном хозяйственном магазине.

4 пружины сжатия 5-5,8 мм, максимальная длина в сжатом состоянии: ~ 8 мм.
https://www.mcmaster.com/94125K379/

Ориентация печати

Каждая из деталей имеет плоскую грань, которая обеспечивает минимальные свесы. Я успешно напечатал этот дизайн без поддержек в Inland PLA+ на Ultimaker 2+. Для вашего принтера и настроек материала могут потребоваться опоры или опоры для приклеивания основания.

Контактные поверхности для печати небольшие, поэтому вам может потребоваться печатать меньшие детали в одной партии, а более крупные — в другой. Требуется кровать с подогревом. Требуется ассистент адгезии.

Зеркальными являются только ползунки. Все остальные детали одинаковы для обеих ног.

Настройки

На моем Ultimaker 2+ я использовал следующие настройки:

Толщина стенки 20 линий, сопло 0,4 мм.
20% заполнение
ни опор, ни полей.
Кровать с подогревом.
Высота слоя 0,1 мм.

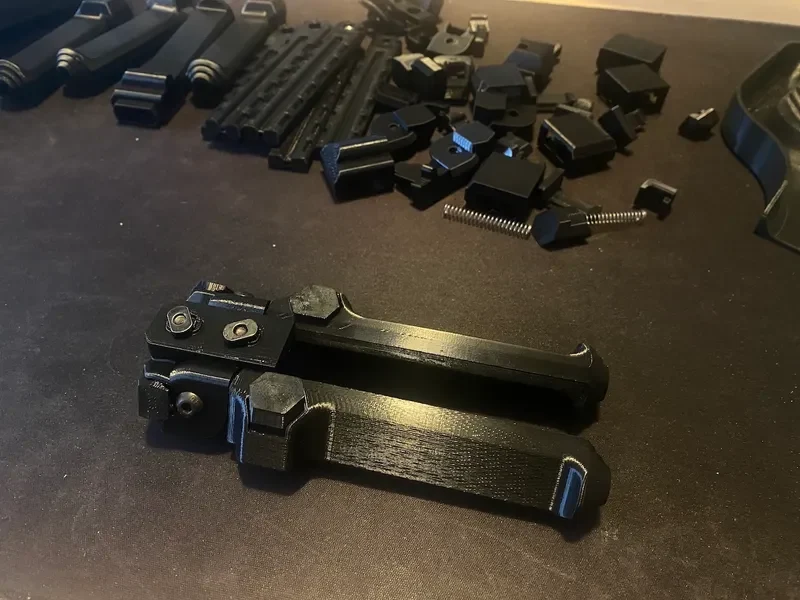

Сборка

Ползунки и рычаги будут иметь заусенцы от печати. Вам нужно будет вставить шестигранный ключ в локтевой сустав и задвигать и вынимать ползунки, чтобы ослабить их (притирая, если хотите). Возможно, вам также придется отшлифовать контактные поверхности кнопок, чтобы они также могли свободно скользить.

Локтовые болты позволяют регулировать натяжение рук от «свободного падения» до «жесткого».

Кнопки необходимо сначала вставить пружинами, затем вставить рычаг в бегунок. Если зазор хороший, вы должны добиться плавного щелчка при движении ползунка вверх и вниз по рычагу. Если это не так, вам, вероятно, придется слегка отшлифовать кнопки и рычаги зернистостью 400 до удаленных заусенцев.

Приятного плинкинга!
