Еще один танк Шерман (Rev 2 - RC)

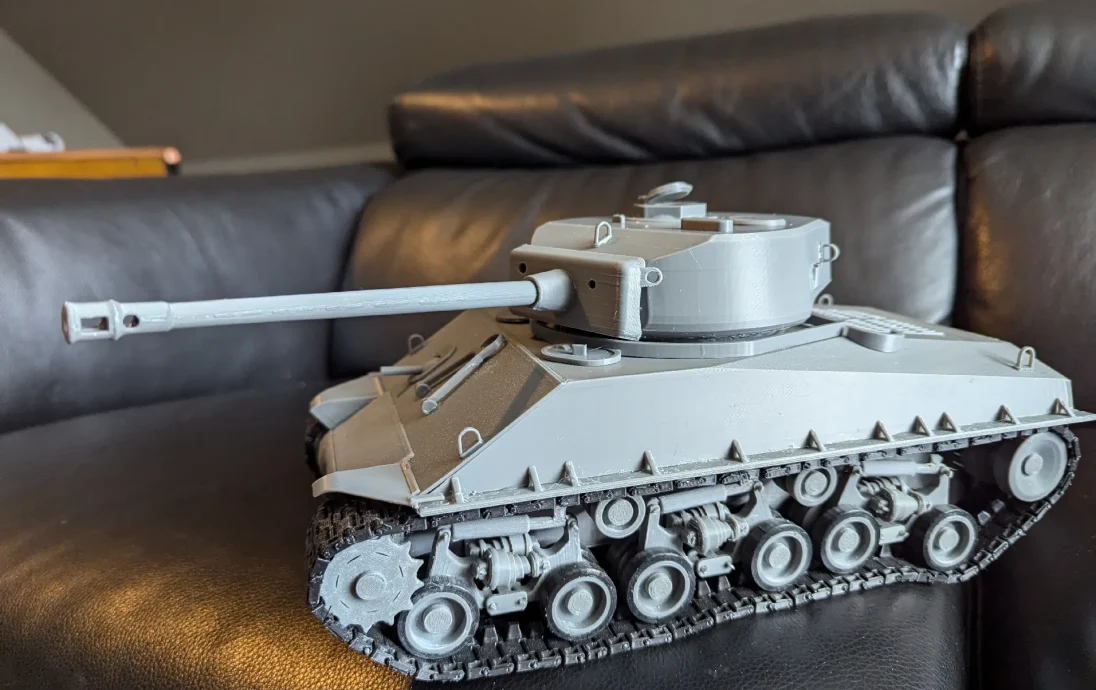

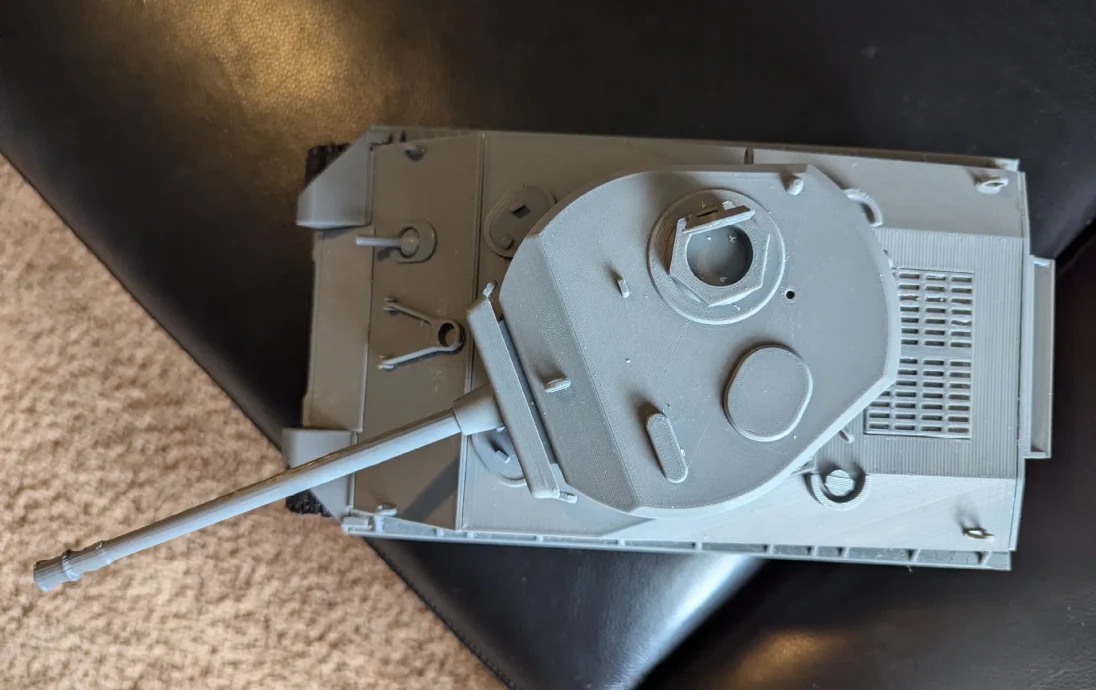

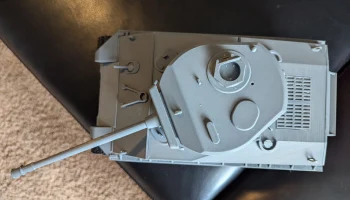

Это танк Шерман в масштабе 1/20, в него добавлены моторы и радиоуправление. Постарался сделать его похожим на модернизированные версии поздних моделей. Я не пытался создать исторически верную модель, а просто модель, которую было бы достаточно интересно собирать, которая выглядела бы прилично и не отправляла бы вас в строительный магазин за дополнительными деталями.

Все необходимое для сборки напечатано, за исключением быстросхватывающейся эпоксидной смолы, а в этой модели я использовал в амортизаторах пружины 0,3х4х10 мм для более прочной подвески. Гусеница и подвеска скреплены нитями. Пара зажимов удобна для выравнивания нескольких вещей, поскольку я обнаружил, что пластиковые детали могут деформироваться. Обычные инструменты для очистки отпечатков и круглый напильник диаметром 1/4 дюйма хорошо очищали отверстия и обеспечивали плавность прокатки.

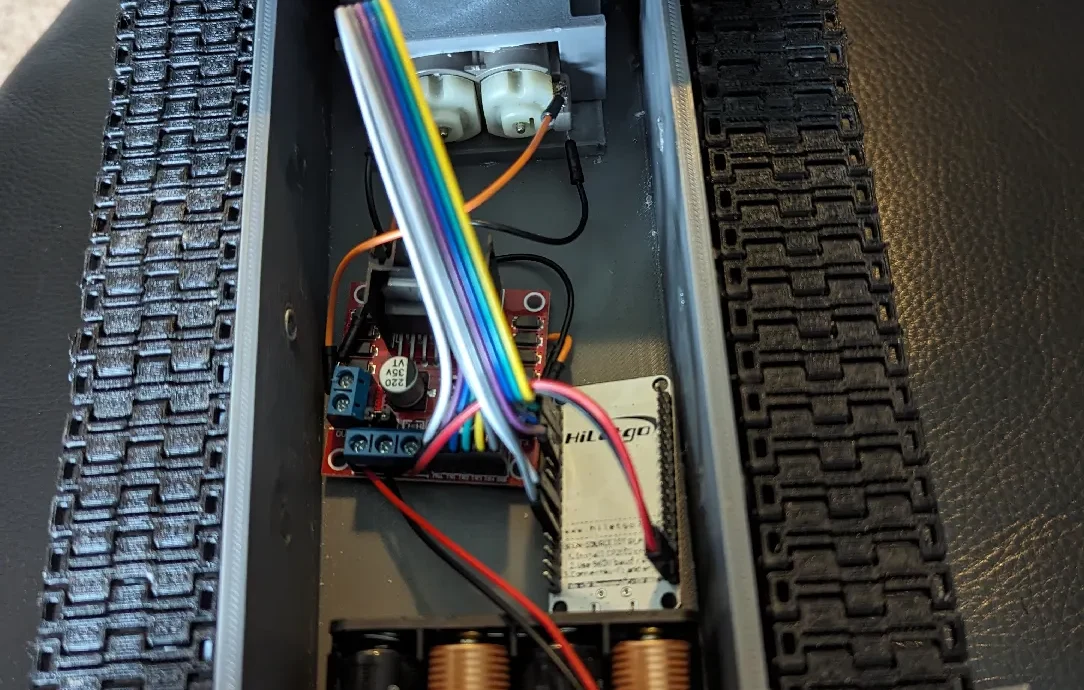

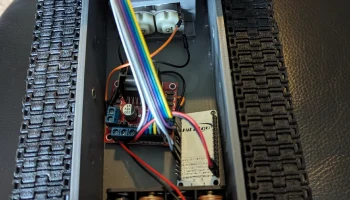

По чьей-то рекомендации я использовал двойную коробку передач Tamiya 70168. Не очень прочный, но достаточно хороший, если вы очистите модель и заставите ее катиться очень плавно. Коробка передач и контроллер двигателя L298n с приводом от ESP 8266 стоили настолько дешево, насколько это возможно, с WIFI и всем необходимым. Использовался пример кода для размещения веб-страницы на контроллере, чтобы обеспечить веб-элементы управления, полностью размещенные в резервуаре. При желании я могу предоставить код, но, вероятно, потребуются изменения в зависимости от того, какой процессор управления вы используете.

PLA+ подходил для всех деталей, за исключением шин основных опорных катков, они изготовлены из термопластичного полиуретана и натягиваются на колеса Pla. Хотя модель довольно большая, размеры деталей соответствуют размеру обычного принтера, для этого я опубликую разделенный корпус.

Список деталей

Ведущий мост RC — 2

Ведущий мост RC Приводная шестерня — 2

Ведущий мост RC Gear — 2

База приводного модуля RC — 1

Кронштейн приводного модуля RC — 1

Винты для крепления кронштейна RC к основанию — 2

Ведущая звездочка в сборе — 2

Приводная гусеница в сборе — 12

Рамка RC Передняя — 1

Каркасный ЖК Центр — 1

Рамка RC Спинка — 1

Оружейная маска — 1

Пистолет — 1

Люк1 — 1

Люк2 — 1

Кронштейн HVSS — 6

Поворотный мост HVSS — 12

ХВСС Весна — 12

HVSS ударный внутренний — 6

HVSS Амортизатор Внешний — 6

Пружина 0,03x4x10 мм (расположена внутри внешнего амортизатора из комплекта пружин сжатия)

Задняя пластина пластины — 1

Задняя полка из пластины — 1

Плита передняя RC — 1

Пластина лобовая МГП-1

Передняя ��ластина — MG

Верхняя тарелка — 1

Проставка 1мм — ~40

Проставка 4мм — ~12

Крылья танка левые — 1

Крылья танка правые — 1

Крылья бака LFront Curve — 1

Крылья танка RFront Curve — 1

Газонаполнитель бака — 2

Решетка резервуара — 1

Удержания для рук танка1-3

Захваты для рук на танке2-3

Удержания на танке 3-3

Задняя решетка бака — 1

Танковый хомут — 1

Башенный страж — 1

Верхняя крышка люка башни — 1

Турель — 1

База турелей — 1

Колесо Промежуточный мост — 2

Натяжное колесо — 2

Гайка M6 натяжного ролика колеса — 2 (разрежьте xy на 110 %, иначе она не будет легко ввинчиваться в болт)

Блокировка колес — 40

Большая ось возврата колеса — 4

Возврат колеса Большое колесо — 8

Возврат колеса, малая ось — 6

Возврат колеса Маленькое колесо — 6

Колесо Road RC мост — 12

Шина Wheel Road RC — 24

Колесо Дорожное RC Колесо — 24

Гайка натяжной оси должна быть нарезана под углом 110% по осям X и Y и 100% по оси Z. Freecad не оставит достаточного облегчения на резьбе, если вы ее не расширите. Если вы расширите ось Z, шаг резьбы будет изменен. Также утолщение стенок гайки и оси помогает укрепить ее.

Пост-печать =============

Склейте 3 детали рамки вместе. Зажимы помогают удерживать их вместе.

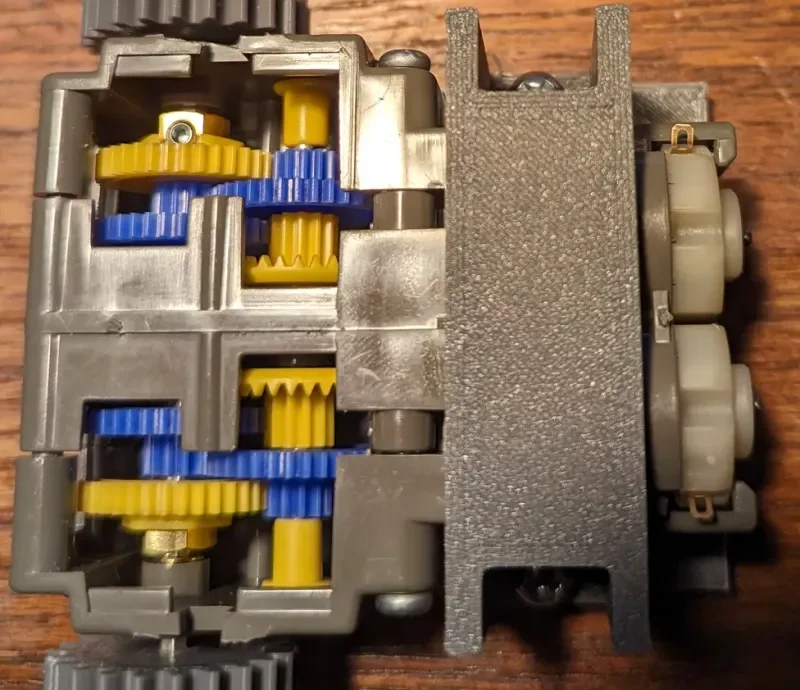

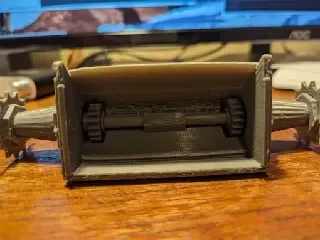

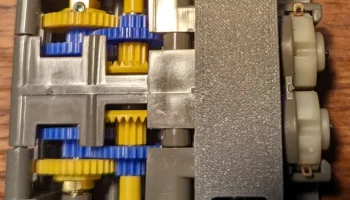

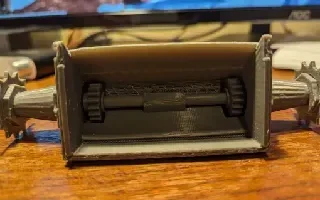

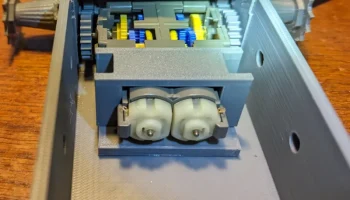

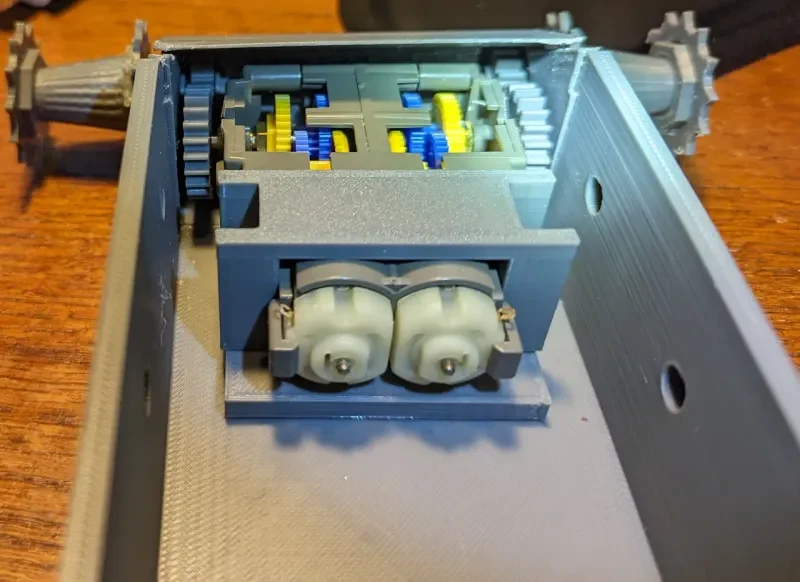

Соберите коробку передач, стальные оси необходимо укоротить с помощью дремеля, чтобы они поместились в раму. Ведущая шестерня устанавливается на шестигранную ось, как показано на рисунке. Меньшая шестерня RC устанавливается на полуось внутри передней рамы. Используйте проставки, чтобы центрировать каждую сторону в кармане внутри передней рамы. Редуктор установлен на базе радиоуправляемого пульта и кронштейне. Затем основание RC приклеивается к нижней части рамы, при этом приводные шестерни соединяются с шестернями RC на оси.

Приклейте узел ведущей звездочки к полуосям, совместив конец оси с внешним краем звездочки.

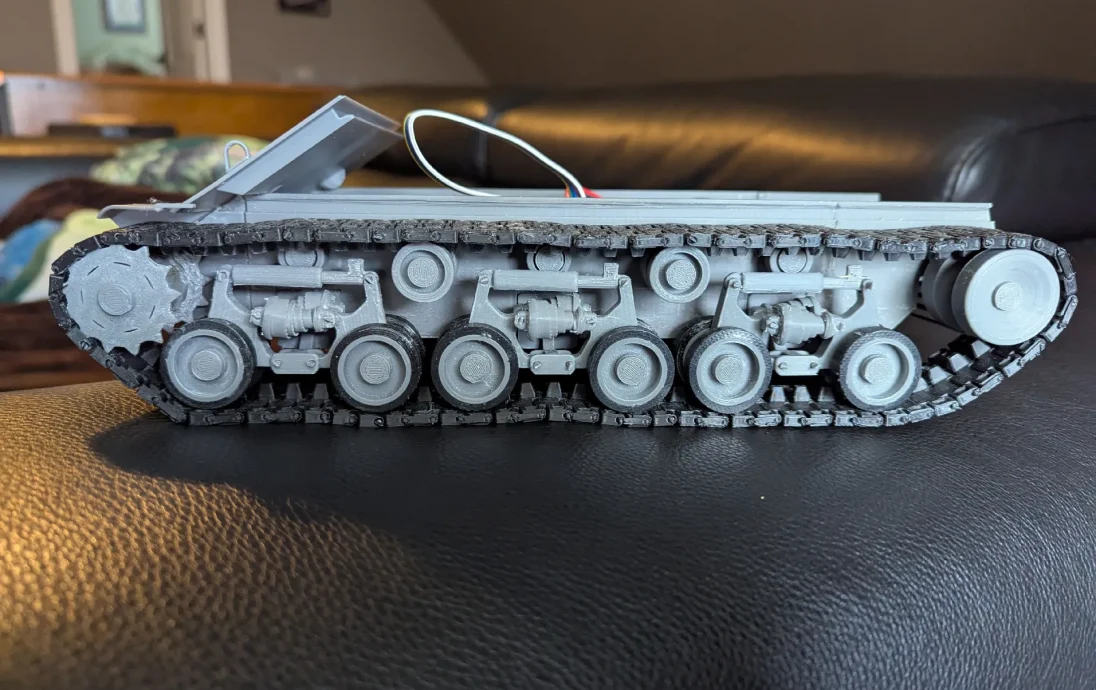

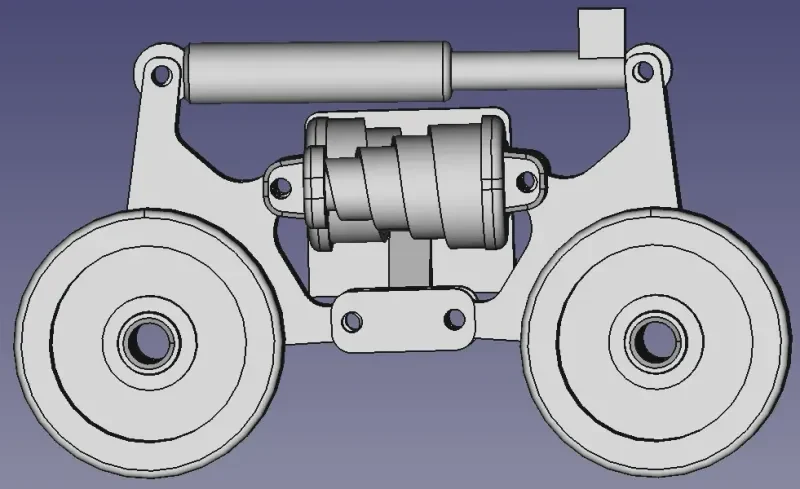

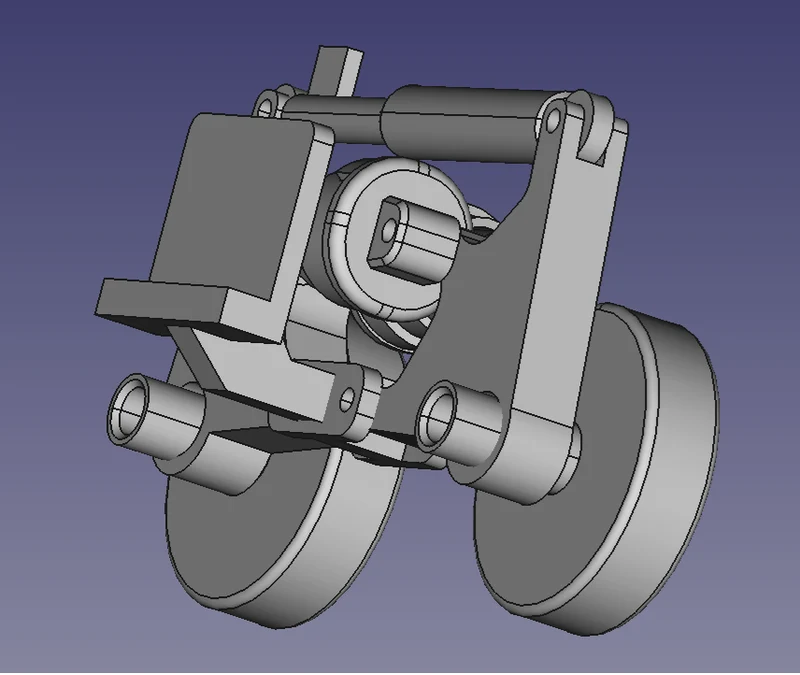

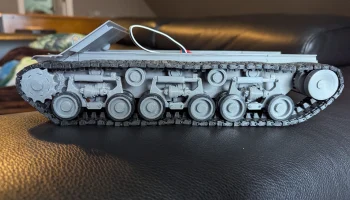

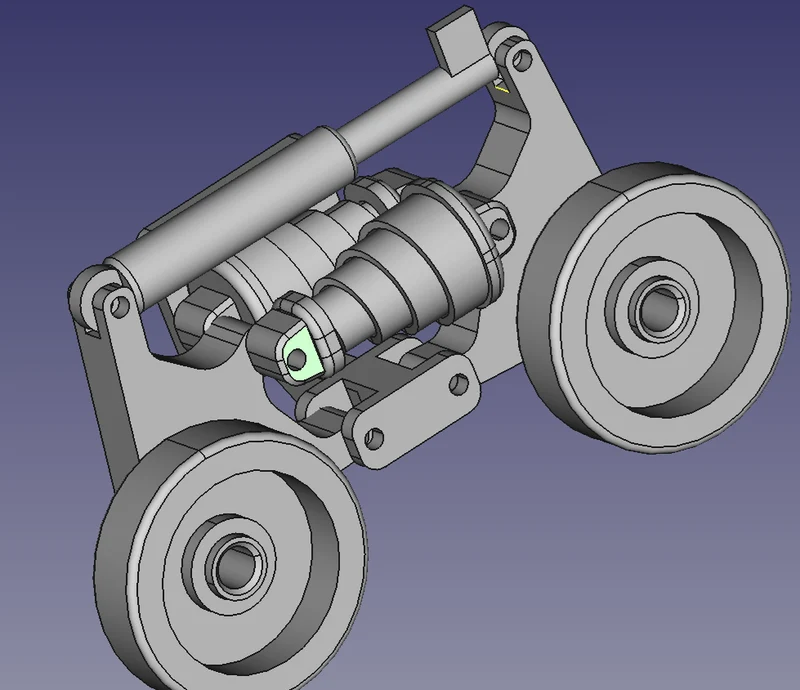

Распечатайте и соберите шесть компонентов подвески HVSS, как показано на рисунке. Ваша любимая нить свяжет детали вместе. Если вы хотите обезопасить себя
