круглые тиски - трехточечный зажим

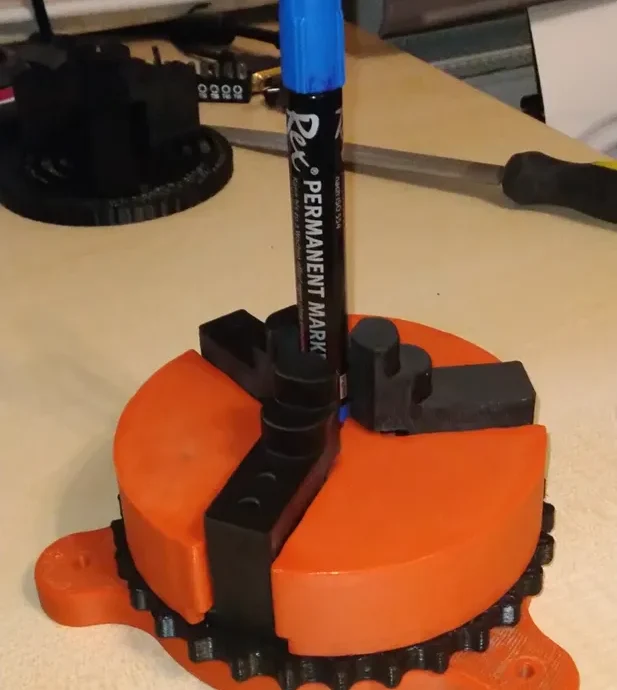

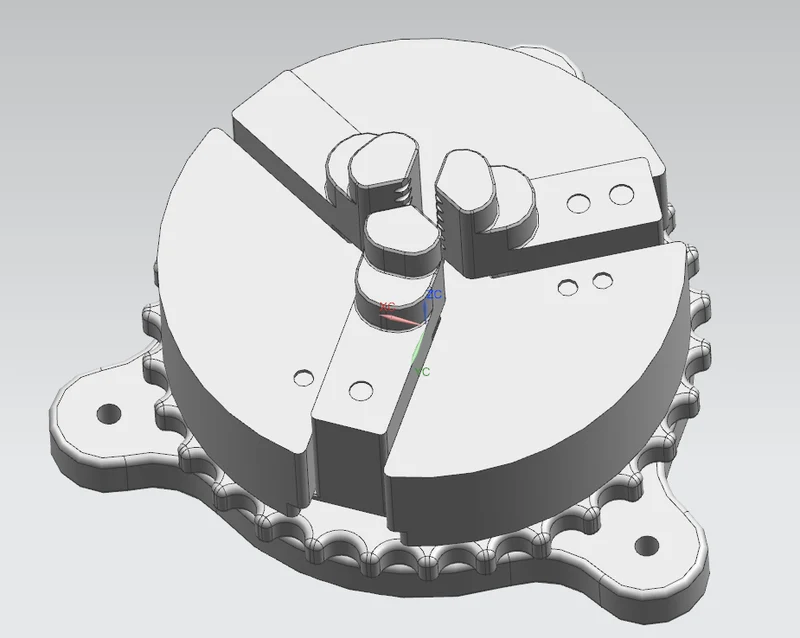

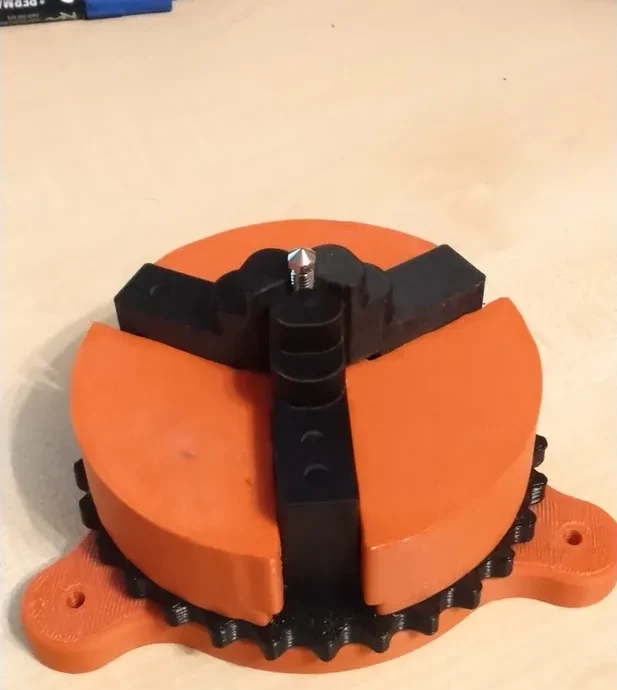

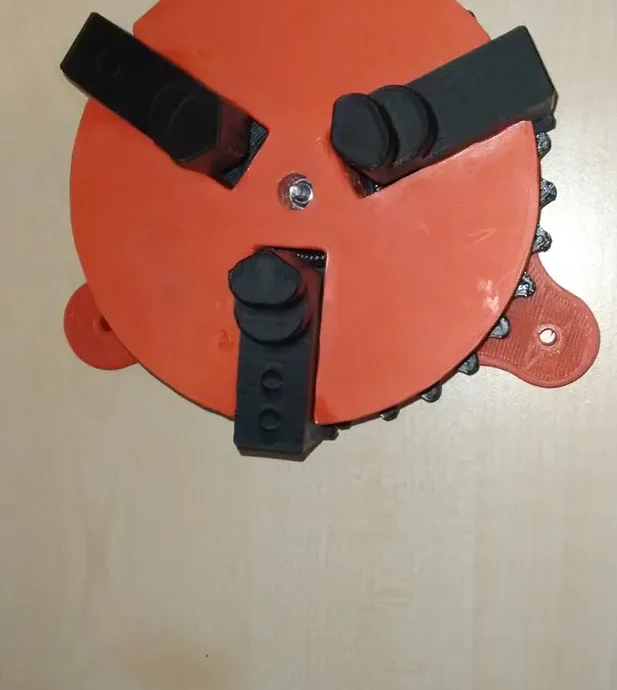

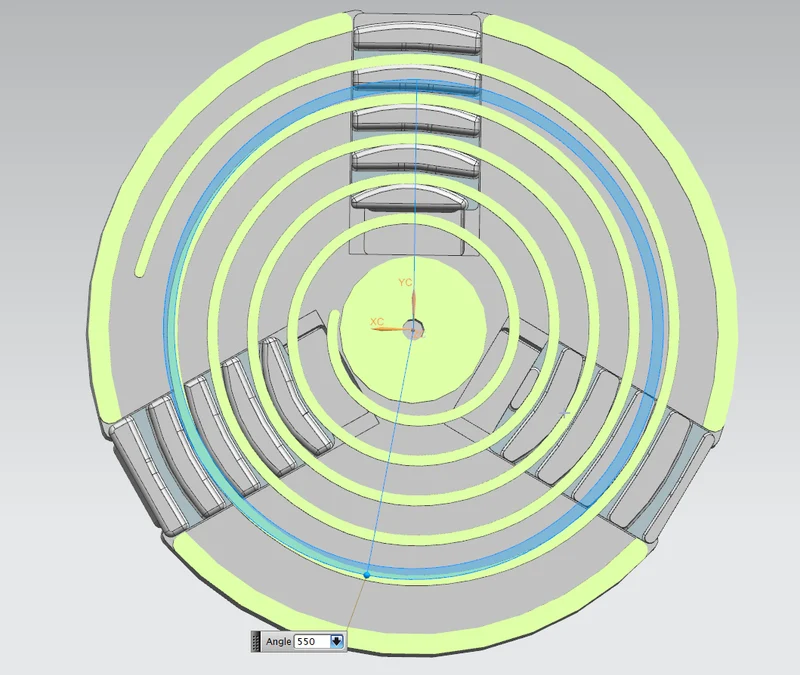

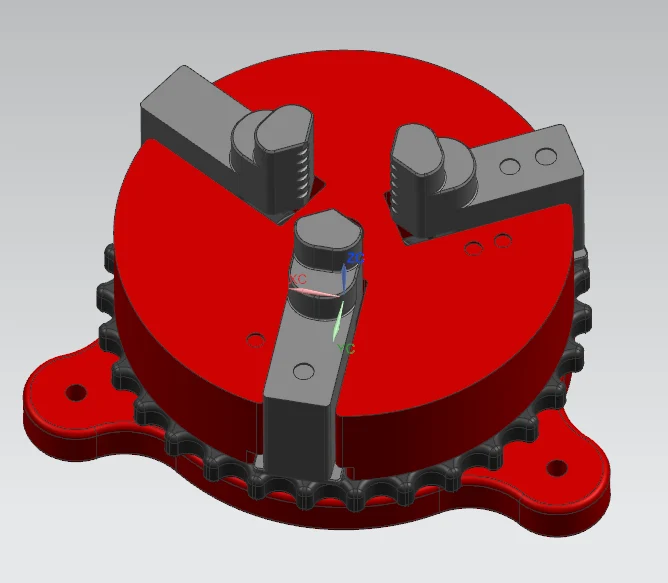

Чтобы иметь возможность зажимать круглые детали, я разработал трехточечный зажим, который можно распечатать. Его не так-то просто распечатать, поскольку необходимы хорошие допуски и прочные детали. Лучшие допуски приводят к меньшему люфту и, следовательно, к лучшему зажиму.

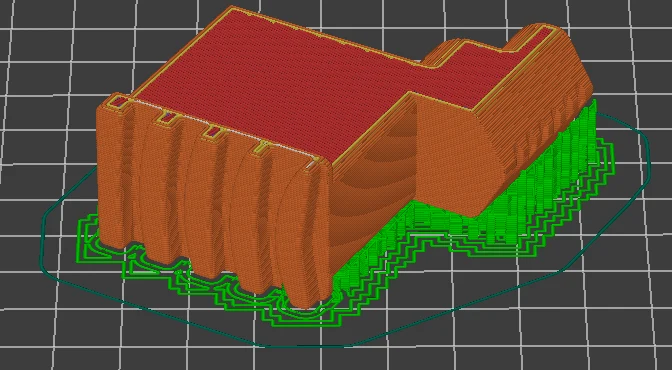

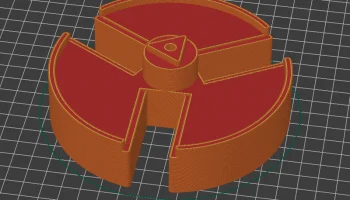

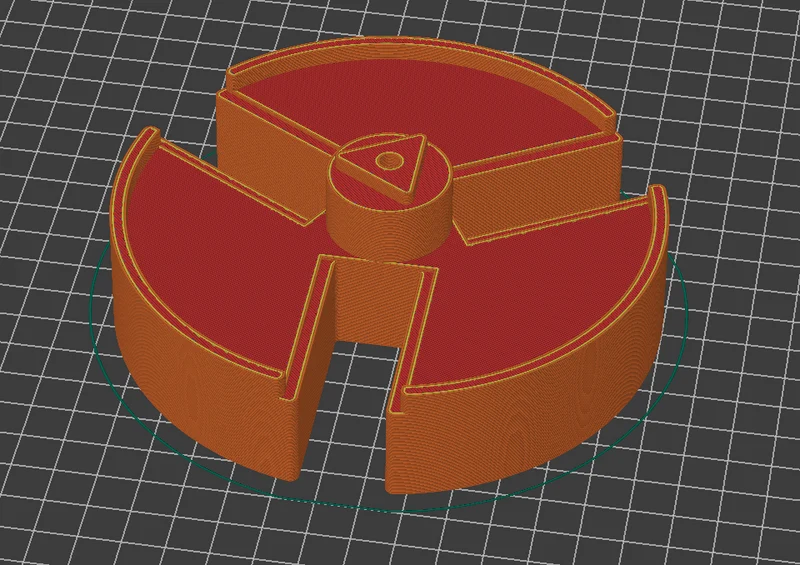

Для деталей я использовал 4 внешние линии и 25% заполнение с соплом 0,6. Я использовал ABS, но PLA или PETG тоже подойдут. НОАК намного сильнее, чем думает большинство людей. Я приложил 2 фотографии, которые показывают мою ориентацию печати. Верхняя и нижняя части спроектированы таким образом, что среднее отверстие будет напечатано закрытым. Поэтому принтер добавит сюда 1 слой перекрытия, чтобы создать красивый выступ. Этот одиночный слой можно открыть после печати с помощью дрели, перочинного ножа, например.

Прикрепленные файлы gcode предназначены только для отображения некоторых моих настроек печати. Я распечатал их на своем вороне гораздо быстрее, но этот сайт не принимает их из-за моего стартового кода. Поэтому я добавил свои настройки mini+, если вы хотите на них посмотреть.

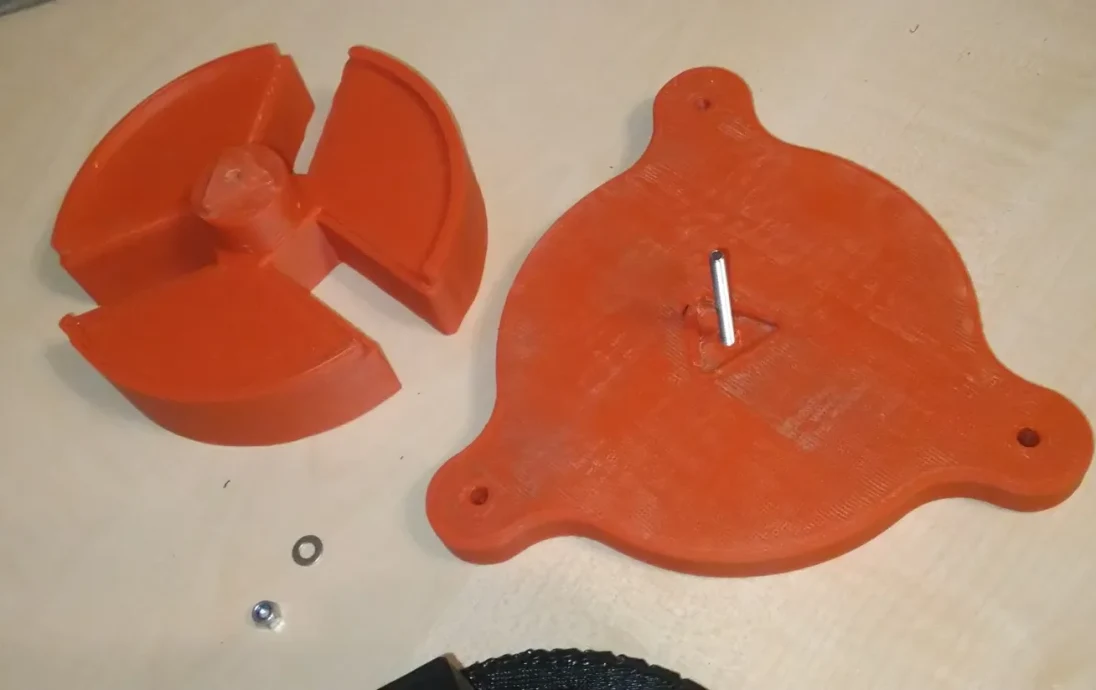

Детали будут соединены винтом M4x38/40. Смазка могла бы помочь, но мне она не понадобилась.

В б��дущем я, возможно, добавлю зажимы разной формы.

Удачной печати ;)
