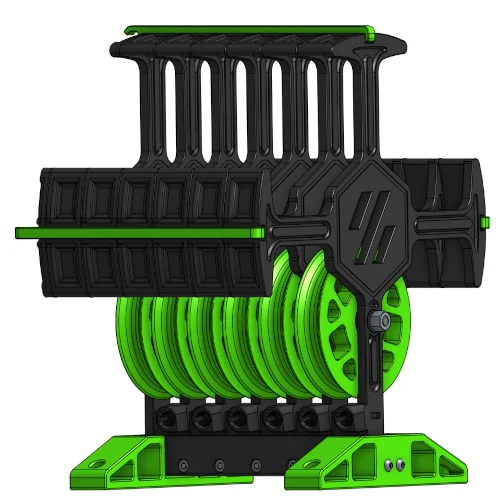

Морковный патч Enraged Rabbit (ERCP) MultiMOD 6 и 9x буфер
спецификация

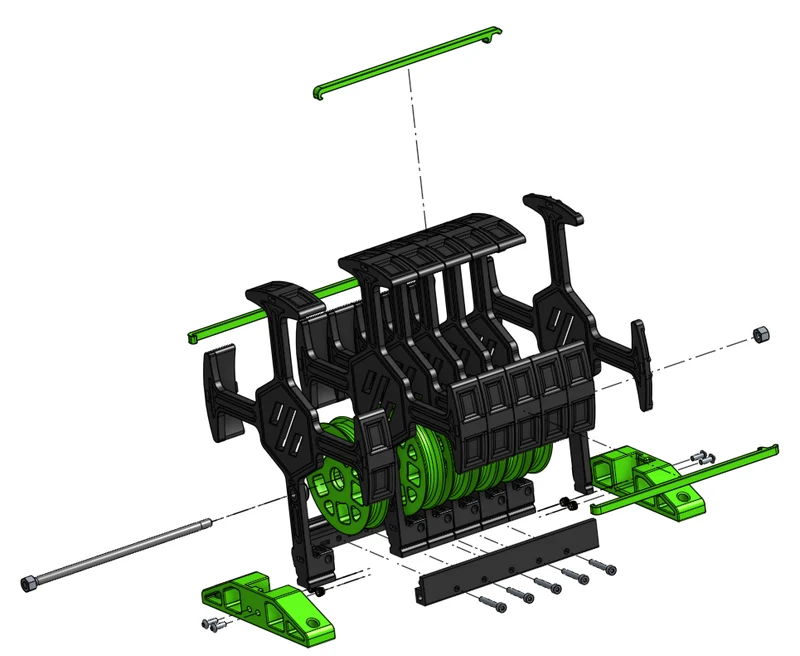

Помимо печатных деталей вам, конечно же, понадобятся:
6x608 подшипников
1x стальной стержень 5 мм длиной 135 мм (+ метчик М5) или непосредственно в виде стержня с резьбой.
2 гайки М5
6 пневматических разъемов с резьбой M6, M8 или Ecas (выберите правильные файлы PatchWall)
(Я использовал разъемы M6 и увеличил отверстие для нити с помощью сверла 2,5 мм, чтобы уменьшить трение)
Важно: если вы решите использовать версию M6, обязательно используйте версию PC4-M6-T, через которую может проходить трубка из ПТФЭ!
4x резьбовые вставки M3
5 винтов M3x20 мм + шестигранные гайки
4 винта M3x8 мм
Дополнительная информация
Собранная PatchWall должна иметь общую теоретическую ширину 122 мм. Из-за допусков это значение может отклоняться, и фиксаторы LockerClips необходимо выбирать/изменять соответствующим образом. В папке «опционально» уже подготовлены длины до 126 мм.
Обновления
30.06.2023 :: Файлы обновлений отмечены значком V2
17.07.2023 :: В качестве шага добавлены патчволлы для пневматического разъема M10 и разъема PutInPlace (спасибо @Wolffy01_227703 за подсказку)
07.08.2023 :: добавлены base_parts и Lock_clip для 9 нитей (детали удлинены на 58,5 мм) см. подпапку (step_files_9filaments)
Имейте в виду, что вам также понадобится стержень на 58,5 мм длиннее. :)
27.11.2023 ::!!! Основываясь на некоторых полученных вопросах: При использовании ERCF вы всегда должны использовать трубки из ПТФЭ с диаметром отверстия (внутренним) 2,5 мм, а НЕ стандартные трубки диаметром 2 мм, используемые в экструдерах Боудена!!! В противном случае сбои и ненадежность предопределены.
24.06.2024 :: Добавлен 6x_Wheel_V2.step. Это колесо имеет отверстия для вставки нити для лучшей загрузки.
