В прекрасном буфере накала TurtleNeck почему-то отсутствует внутренняя прокладка кабелей и какая-либо защита контактов Omrons. Но не волнуйтесь, теперь это решено. Расширив раму и крышку для улучшения управления и защиты кабелей, я воспользовался возможностью и добавил несколько магнитов и сверхбыстрое магнитное крепление .

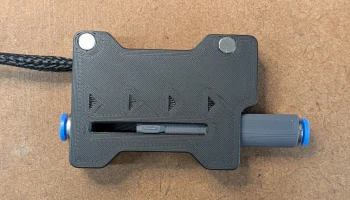

Итак, вот оно: Водолазка+
… и не забудь поставить лайк ❤. Такая поддержка меня очень радует
Похожие модели
У вас есть TurtleNeck PLUS:
Обязательно ознакомьтесь с РУКОВОДСТВОМ по TurtleNeck
Это просто аккуратное решение для прокладки кабелей и трубок из ПТФЭ, специально разработанное для TurtleNeck PLUS.
Некоторые детали модели
Механика и внутренности:
Внутреннее устройство буферного механизма нити полностью не изменилось, поэтому не беспокойтесь, он будет работать так же надежно, как и оригинальная конструкция.

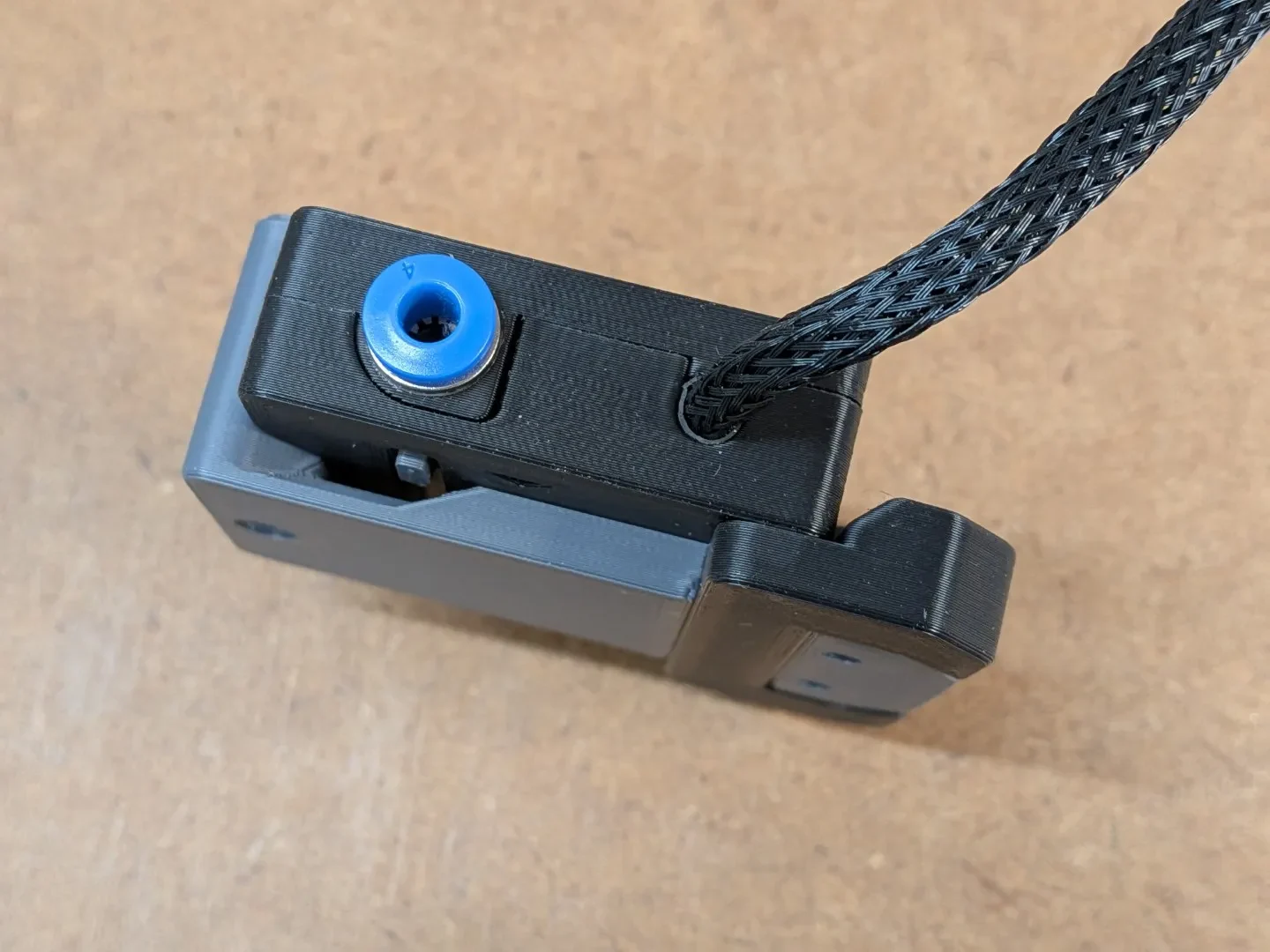

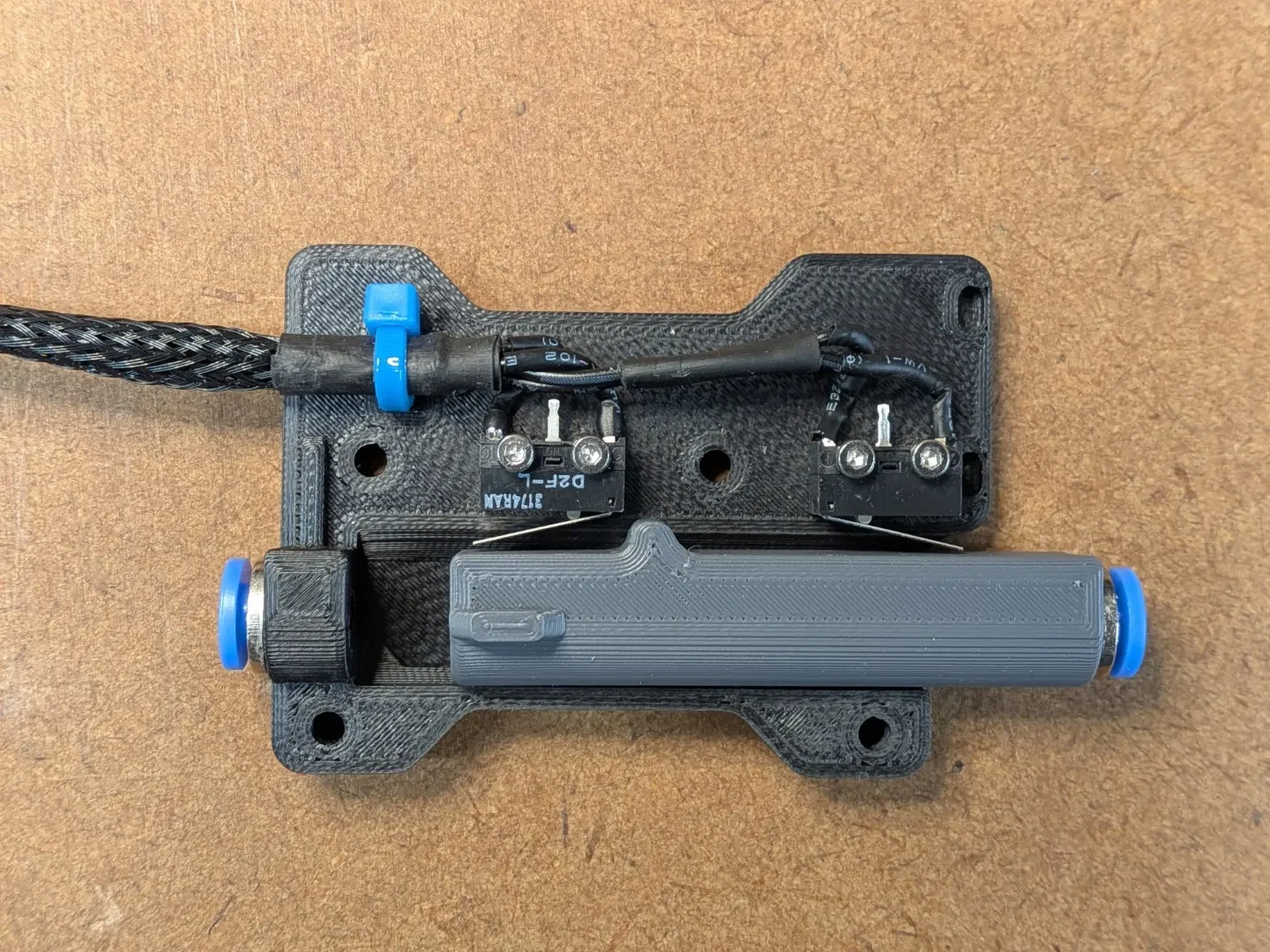

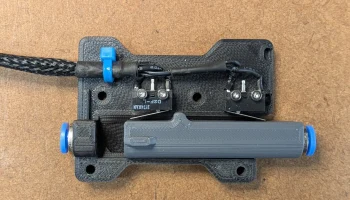

Управление кабелями
Кабельный вывод между рамой и крышкой *не* предназначен для зажима кабеля (поскольку со временем это приведет к разделению рамы и крышки). Он достаточно широкий, чтобы вместить 4 провода, дополнительную термоусадочную трубку и те��стильный рукав. Чтобы все было на месте, используйте небольшую кабельную стяжку (например, те, что входят в комплект LDO). Проверьте ориентацию на фото, все подойдет.

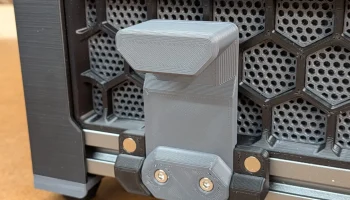

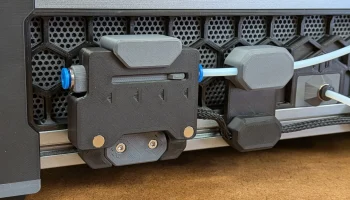

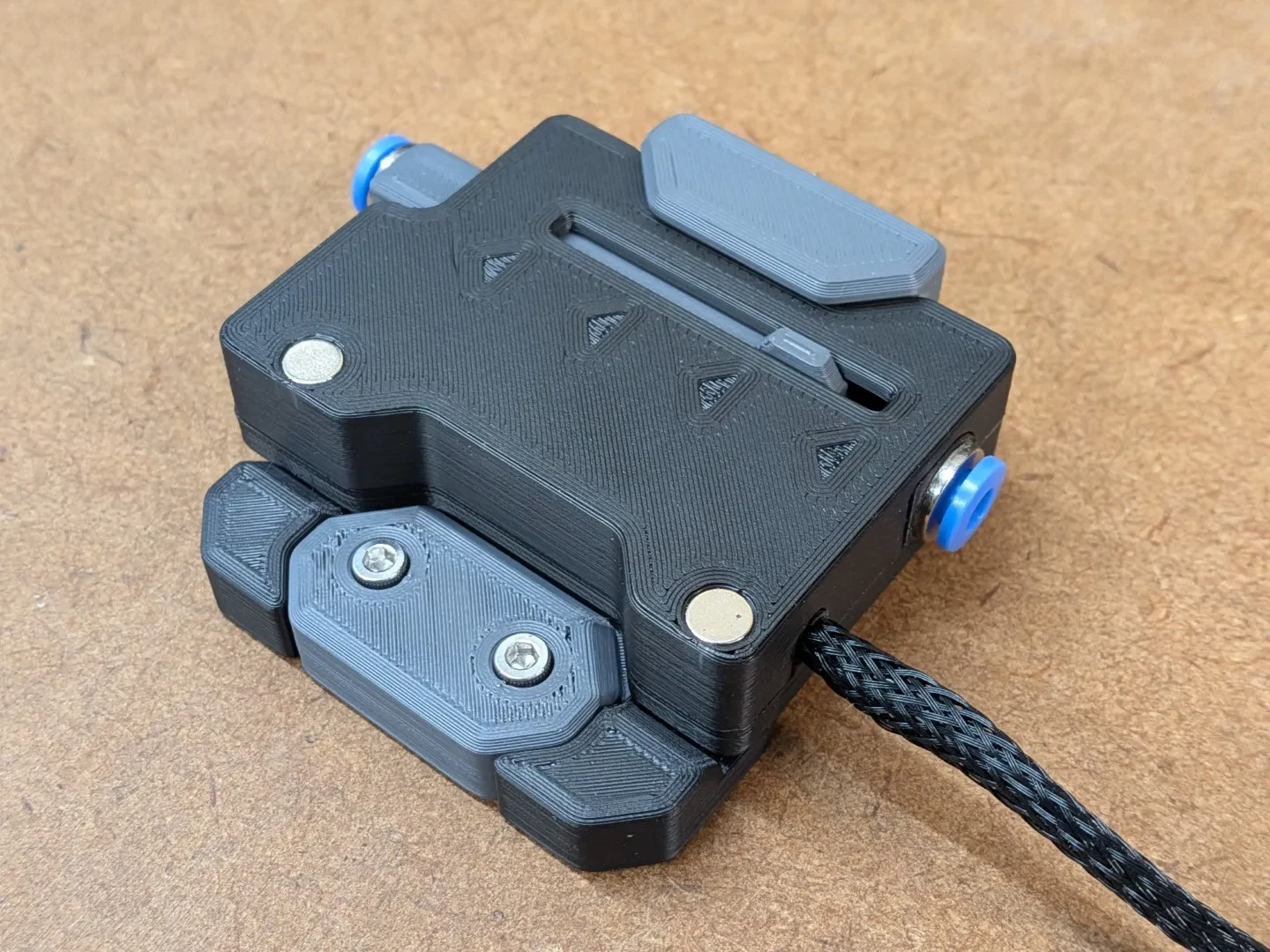

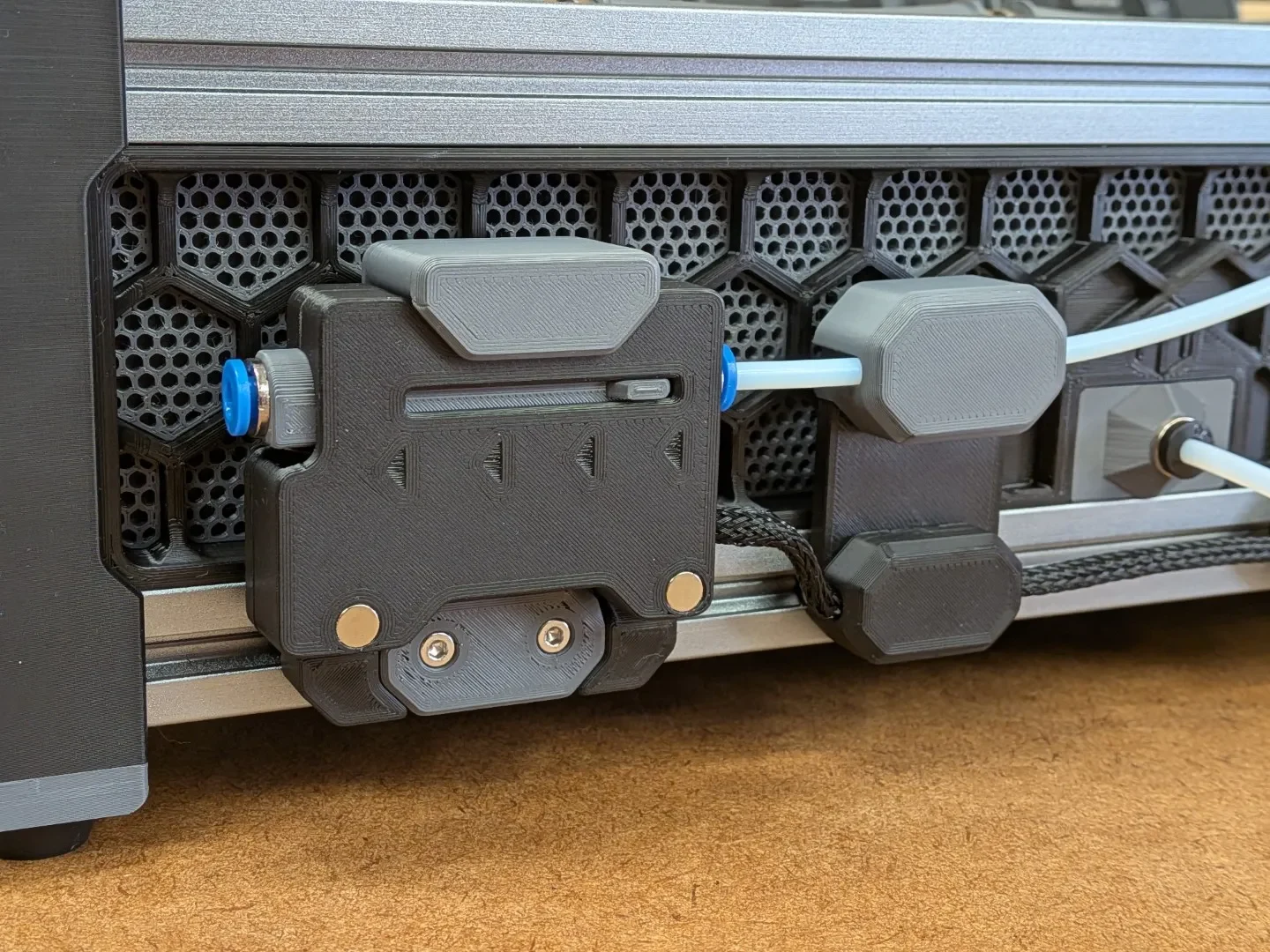

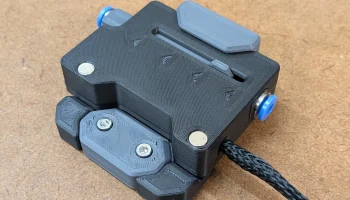

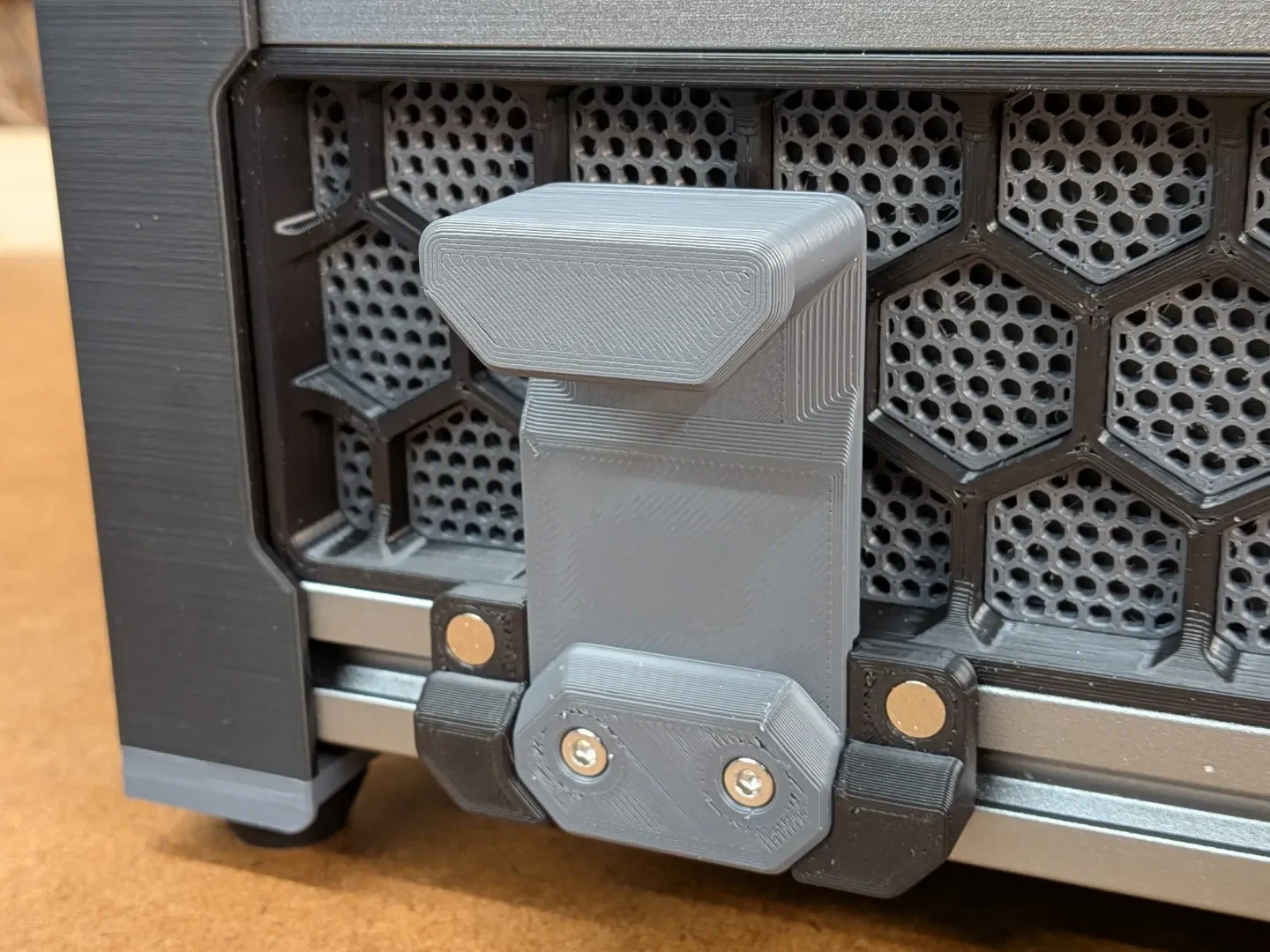

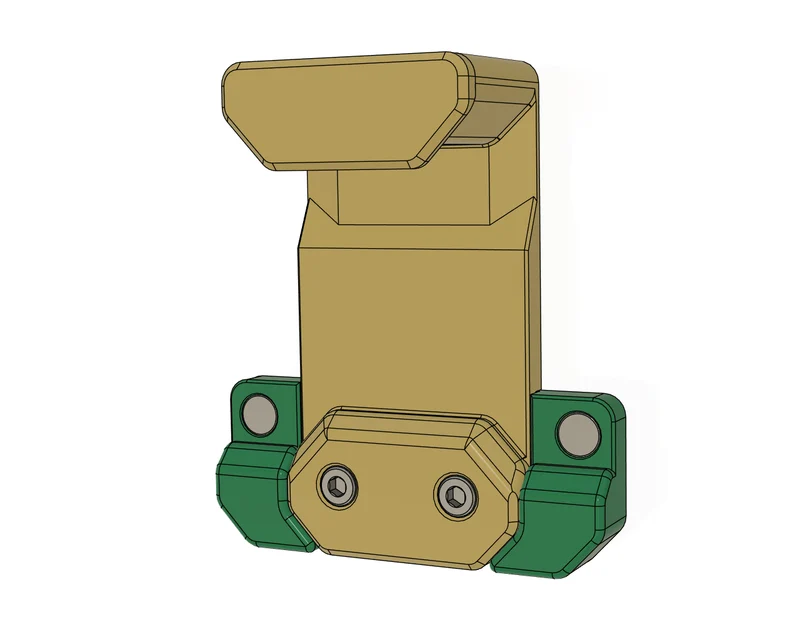

Магнитные опции и крепление Snap-Fit

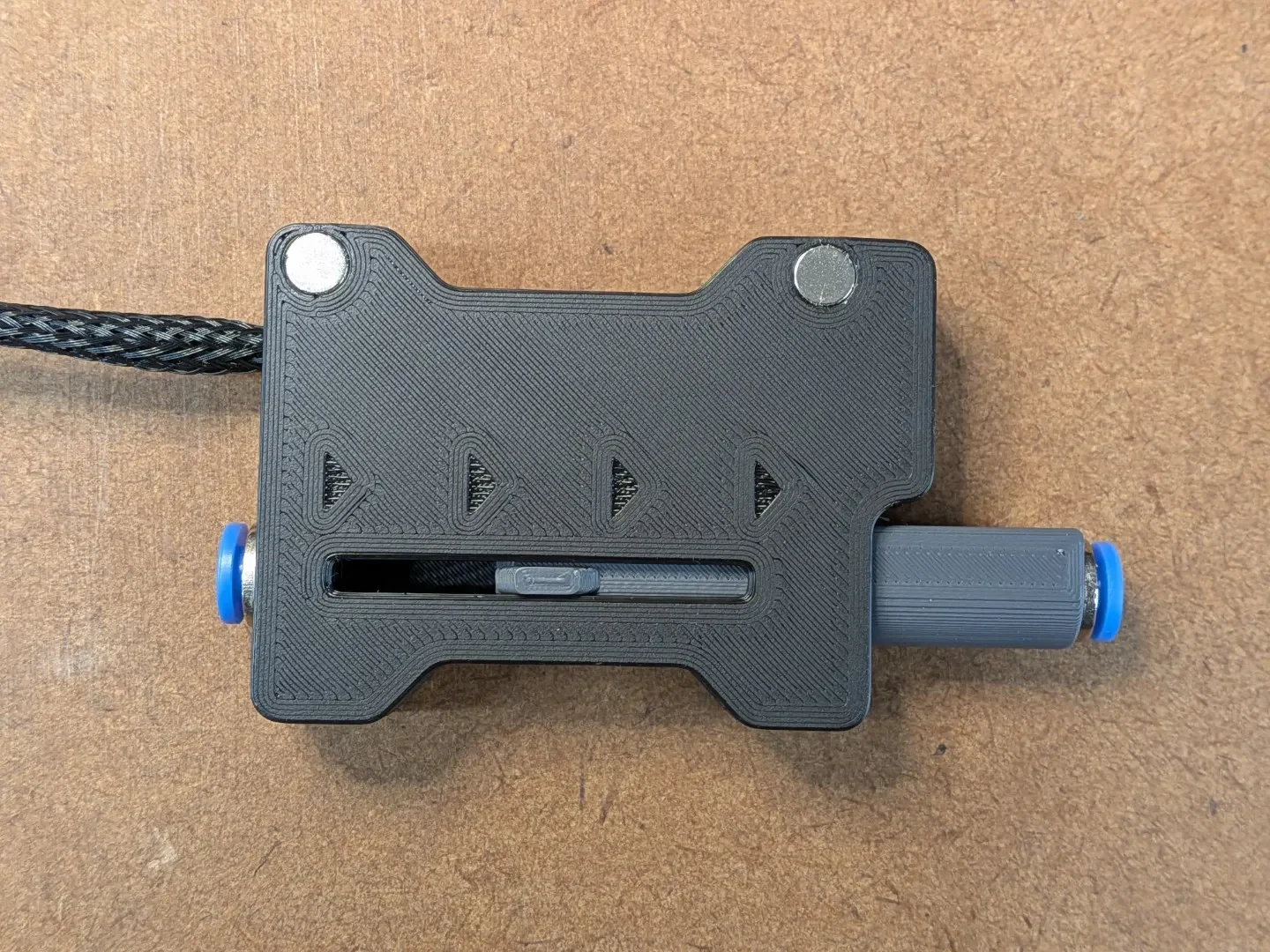

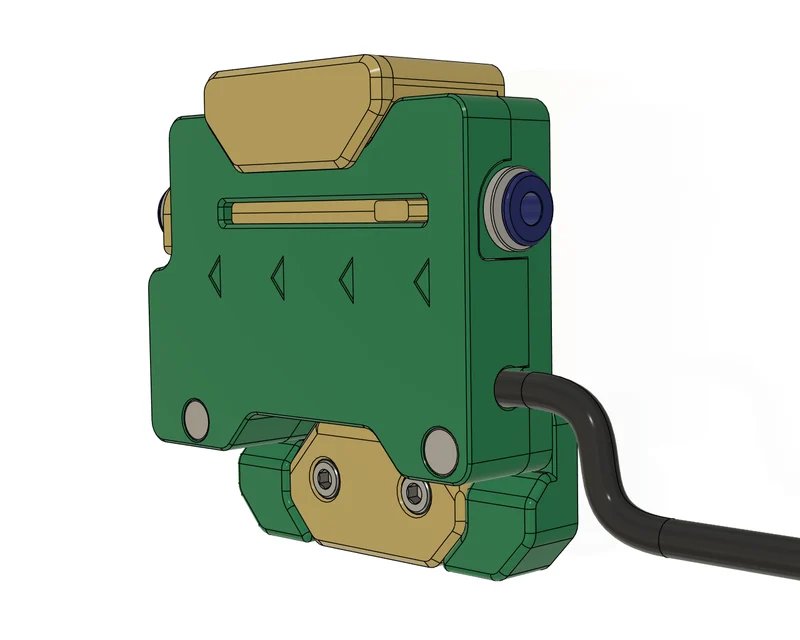

Вы можете разместить магниты на обеих сторонах TurtleNeck+ (для большей гибкости) или только на одной стороне (для более аккуратного вида). Благодаря магнитам с обеих сторон вы можете менять его местами в магнитном креплении, а выемка в верхней части основания дает слайдеру пространство для перемещения. Кроме того, это углубление позволяет вам слегка нажать на TurtleNeck+, чтобы «вытолкнуть» его.
Сборка
… вы также можете приклеить часть зажима к основанию (вместо комбинации термофиксируемой вставки и винта). Двухкомпонентная конструкция позволяет печатать детали без какой-либо поддержки.
⚠ Проблемы с запрессовкой ECAS ⚠
Мне удалось повредить почти каждую напечатанную рамку и слайдер при вдавливании фитинга ECAS: либо он треснул, либо на ASA/ABS были, по крайней мере, очень заметные следы напряжения. На фитингах ECAS очень мало материала.
Итак, если вы похожи на меня, используйте клеевые варианты рамы и слайдера, которые имеют немного более широкое отверстие для крепления ECAS. Они по-прежнему надежно удерживают фитинг по центру, но для экономии наносят немного суперклея (на внешнюю часть фитинга ECAS).
Печать
Ничего особенного и никакой поддержки не требуется. Но проверьте, где ваш слайсер размещает шов во внешних областях:
Убедитесь, что шов находится не на самой тонкой ст��нке, а внутри детали.
Проверьте это для рамы и крышки.

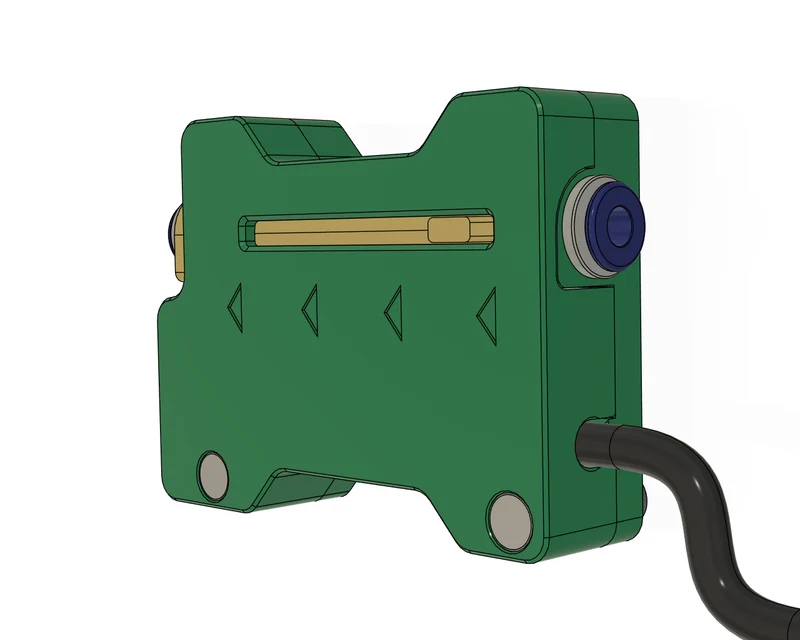

САПР
В разделе «Файлы» есть файл Autodesk Fusion со всеми эскизами, временной шкалой и всем остальным. Давайте, создайте необычное крепление, используя магниты с обеих сторон TurtleNeck+ .
спецификация
Детали, необходимые дополнительно к стандартной спецификации:
4 или 6 шт. из 3 магнитов х 6 мм
3 термофиксирующих вставки M3 Voron Spec
1 шт. M3 x 8 мм СВС
2 шт. M3 x 12 мм SHS
