Поворотные проходы в панели для трубок из ПТФЭ диаметром ...

— редактировать 15-10-22 — добавлены два плоских варианта, а также вариант M6 M10.

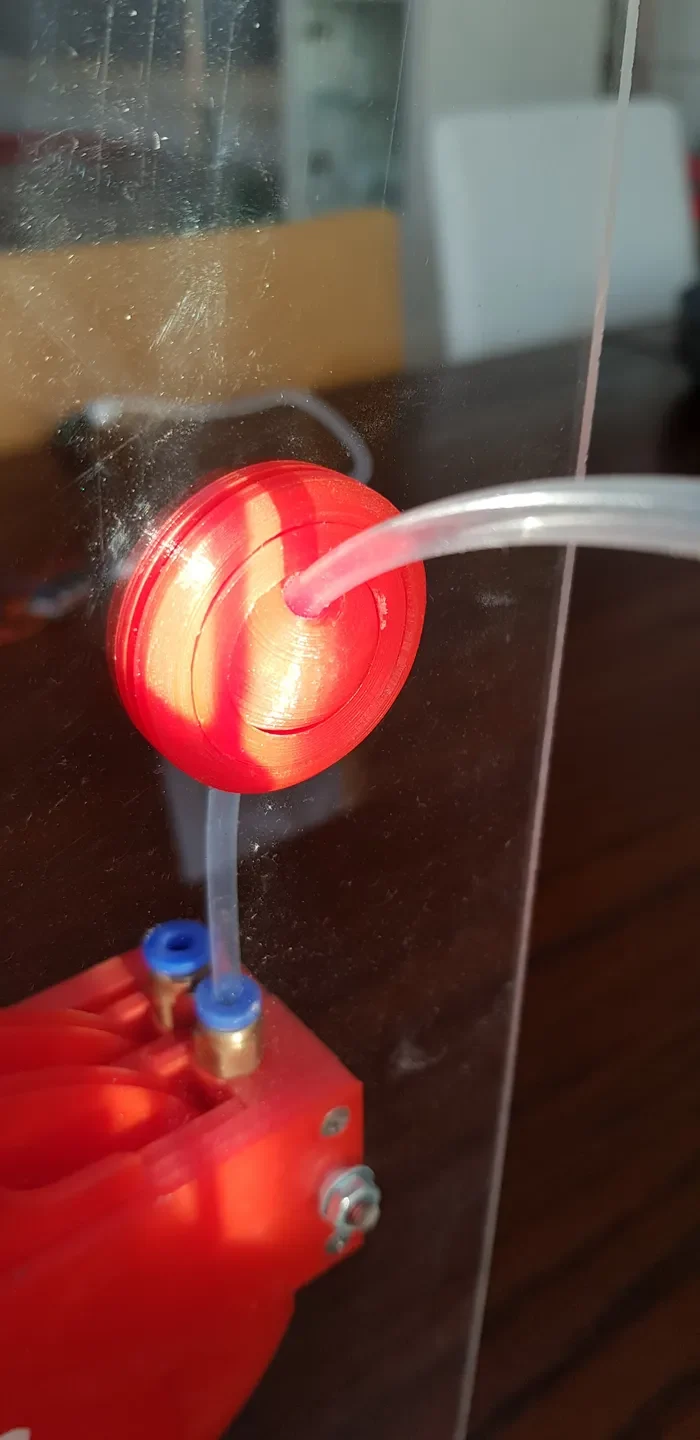

Этот поворотный проход позволяет пропустить трубку из ПТФЭ диаметром 4 мм через панель. Типичное использование: подача трубки в корпус принтера или из сухого бокса с нитью. Также предусмотрено монтажное решение для использования со столом LACK (и двумя поворотными проходными столами).

Для всего я использовал PLA, но подойдут и другие материа��ы.

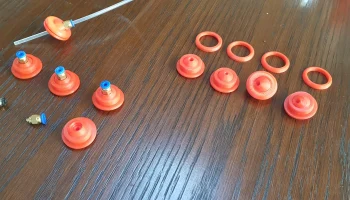

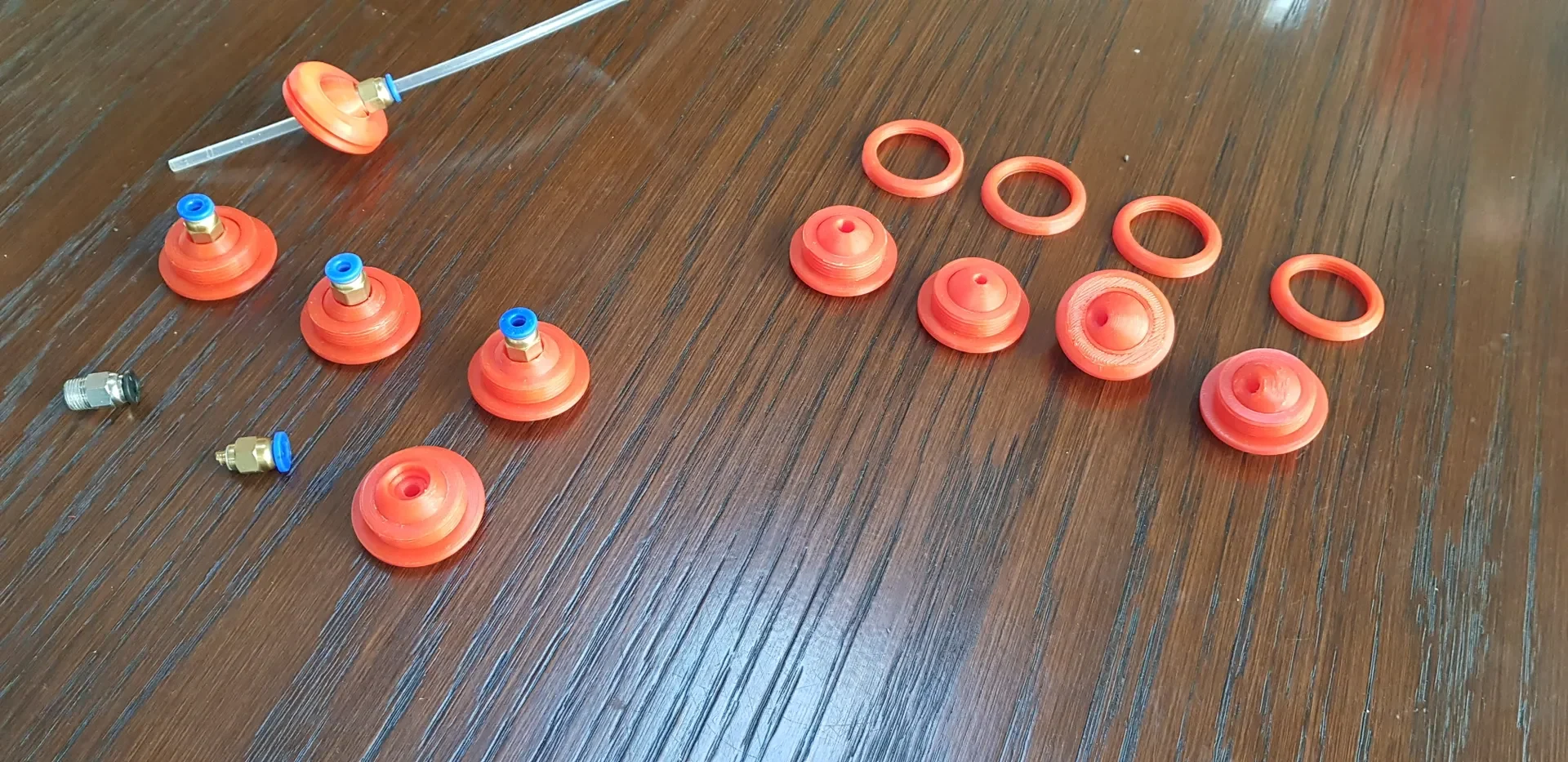

Существуют шарниры для пневмомуфт 10 мм (PC4-01), а также 6 мм (PC4-M6) и 5 ​​мм (PC4-M5). Вам нужны пневматические муфты, через которые можно провести трубку из ПТФЭ. Особенно для PC4-M5 это редкость, но они существуют! Наиболее распространенным является PC4-01 (вариант диаметром 10 мм).

Также существуют два варианта для использования без каких-либо пневматических муфт: один со свободной, а другой с плотной посадкой тефлоновой трубки.

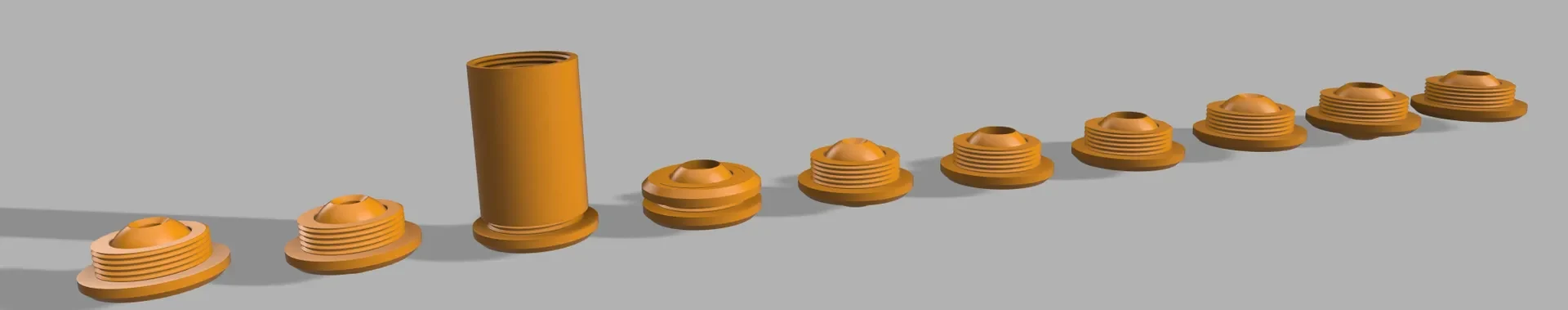

Все поворотные элементы можно распечатать без поддержки «плоского» варианта. Однако «круглые» варианты нуждаются в поддержке.

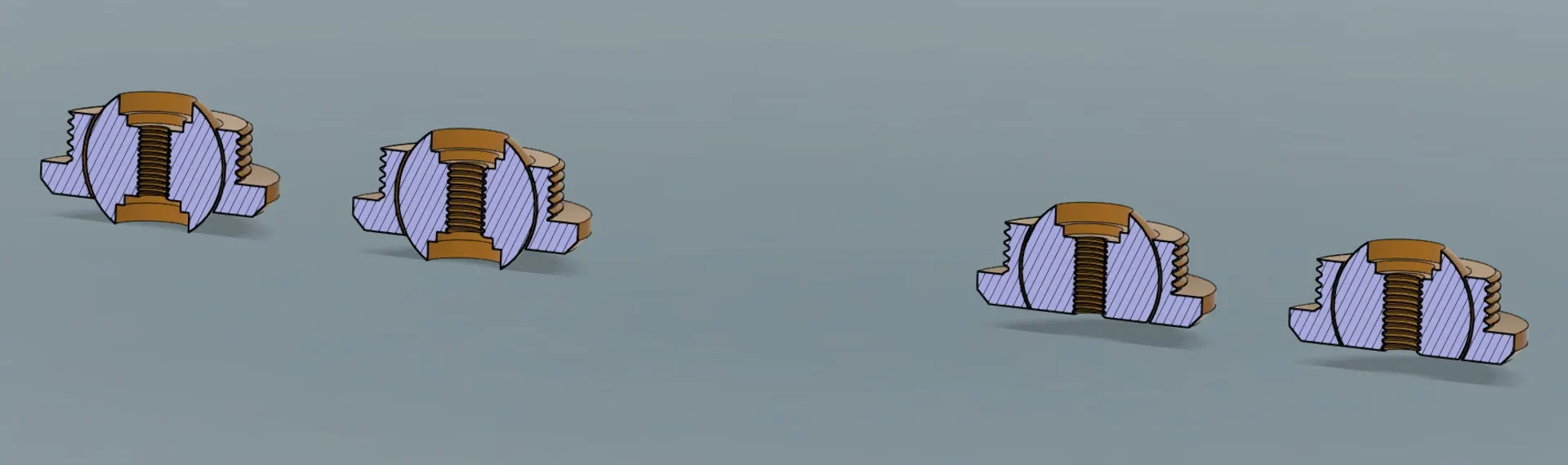

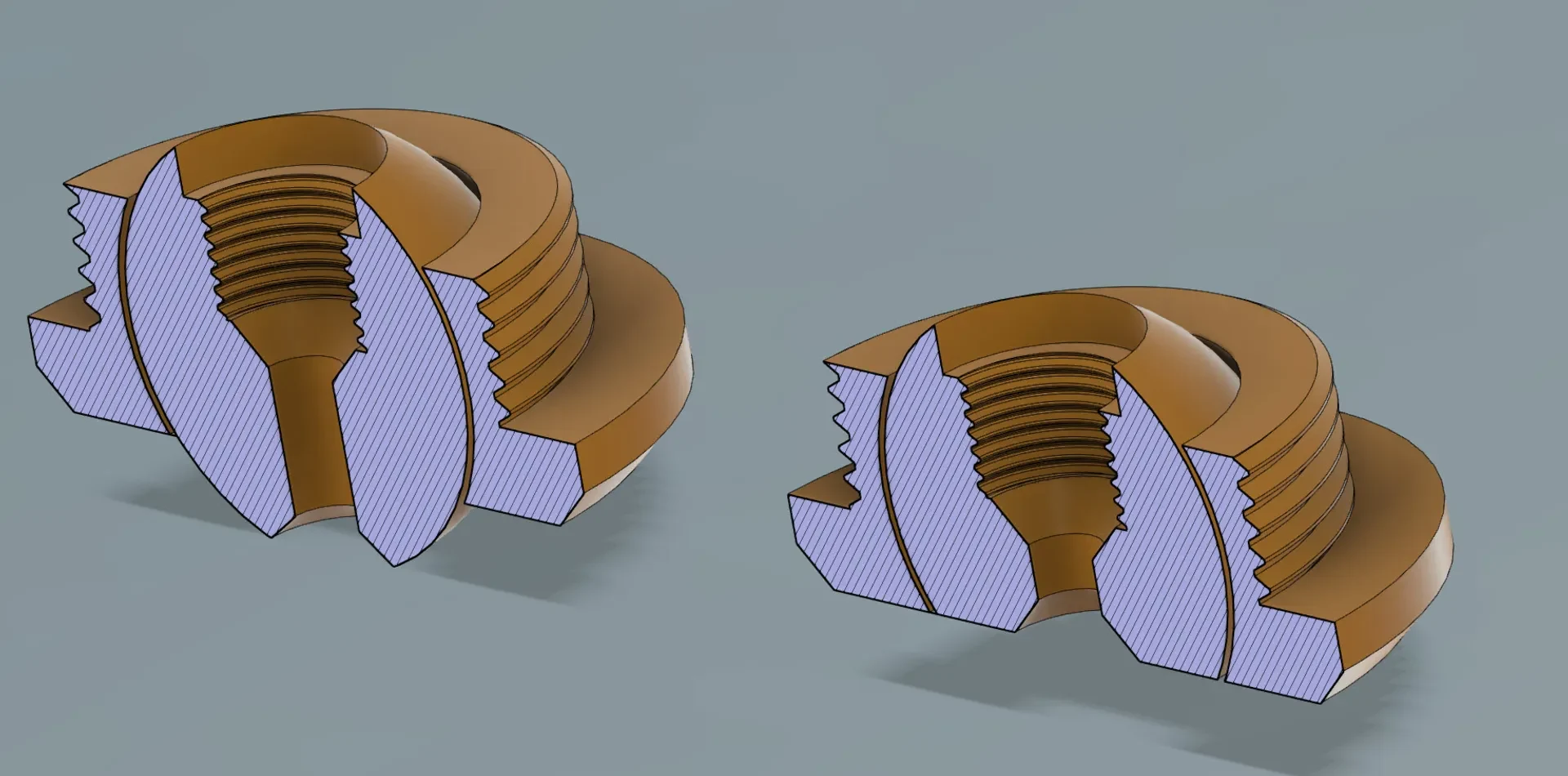

Здесь показаны варианты диаметром 10 мм: PC4-01. Слева круглая, справа плоская.

Вот варианты 5 мм и 6 мм: для PC4-M5 и PC4-M6.

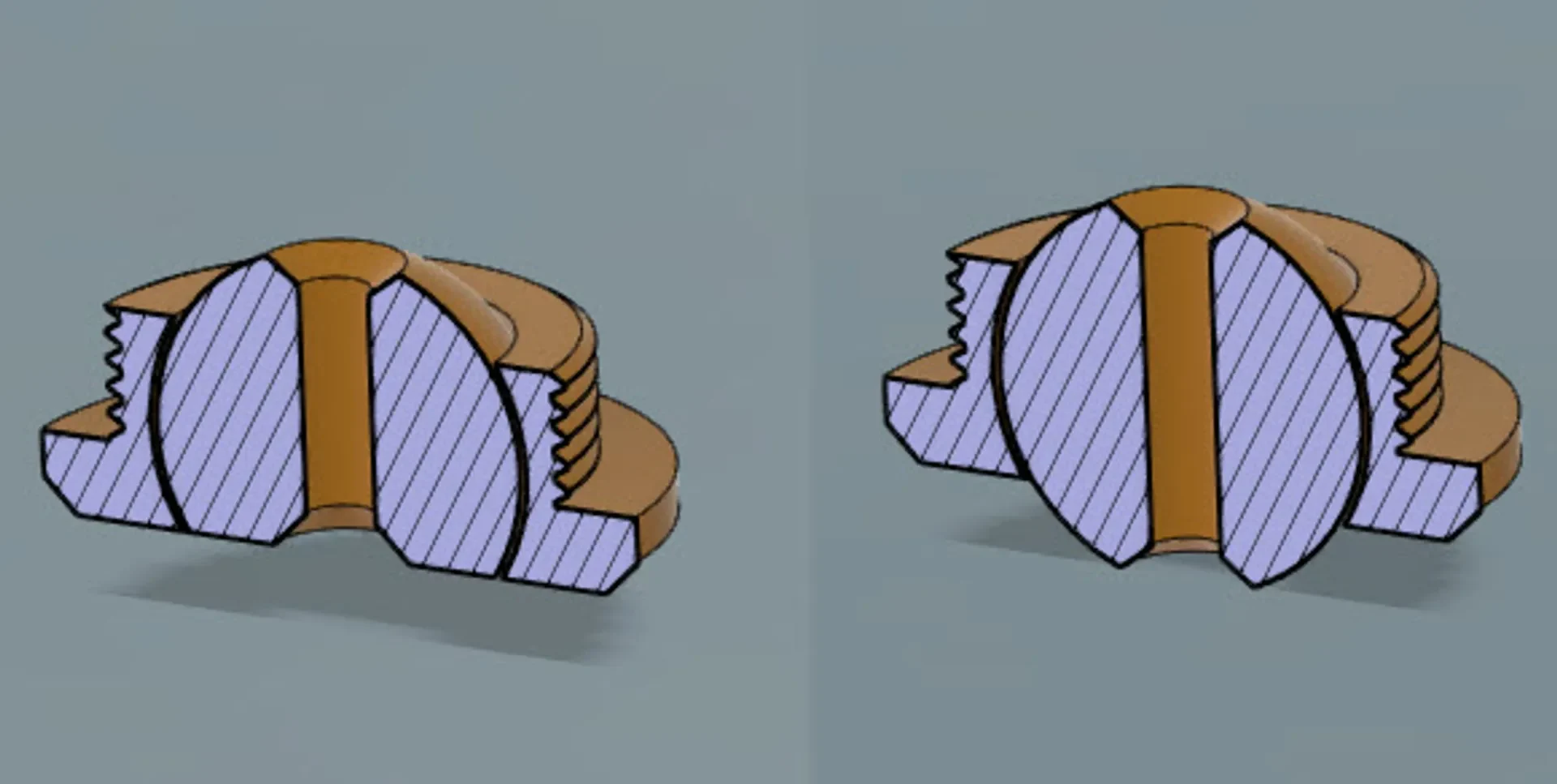

Наконец, два варианта, не требующие пневматических муфт. Их преимущество заключается в том, что поворотное движение больше по сравнению с теми, в которых используются пневматические муфты.

«Тесная» посадка.

И «свободный» крой.

Наконец, вам понадобится гайка для каждой пропускной способности. Для панели используйте небольшую гайку. Просверлите отверстие, предварительно просверлив его, а затем с помощью ступенчатого сверла просверлите подходящее отверстие. Я использовал отверстия диаметром 30 мм.

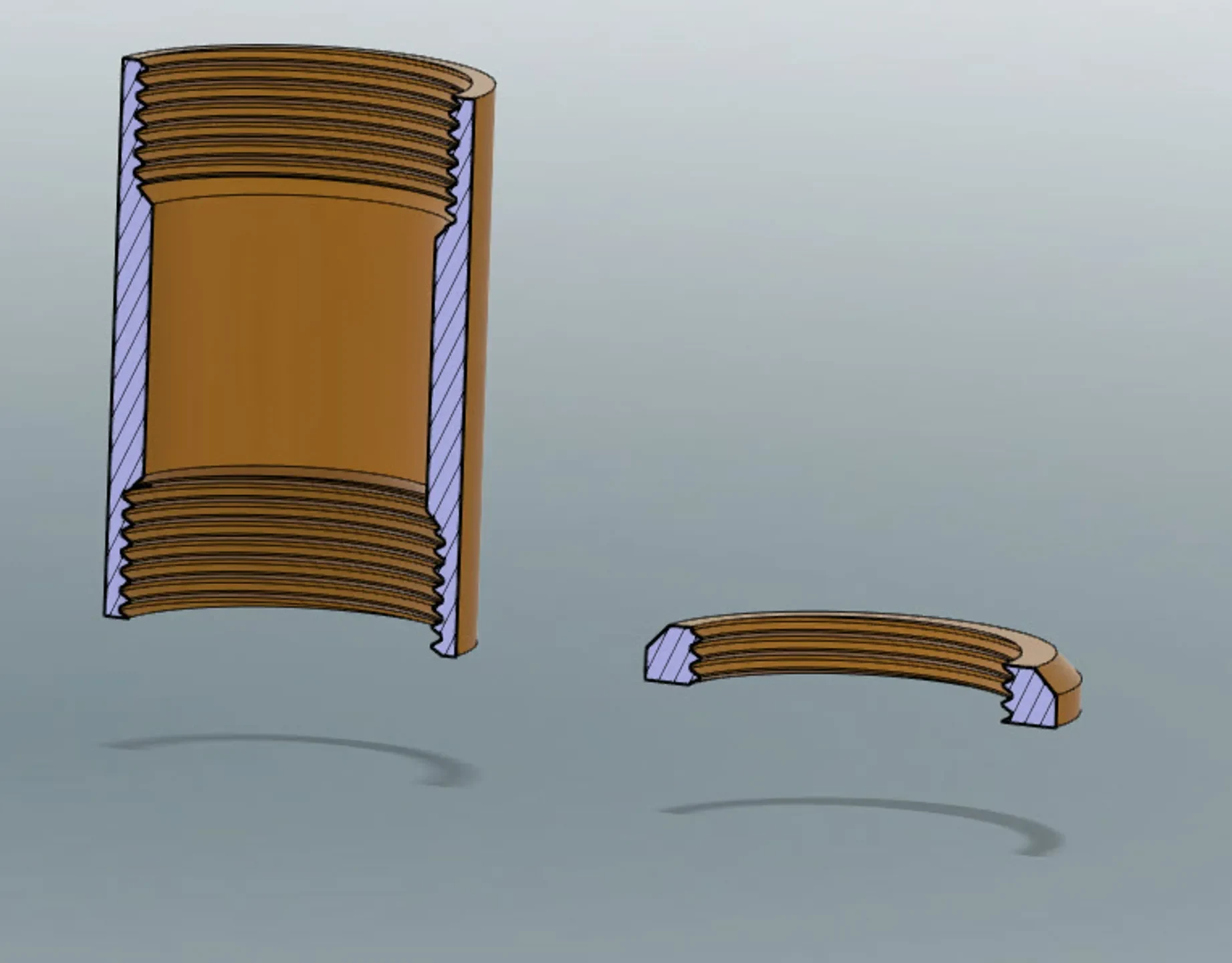

Для прохождения через стол IKEA LACK используйте трубку с двумя шарнирами. Я использую для этого одну «свободную» и одну пневматическую шарнирную муфту. Детализация таблицы IKEA LACK — дело грязное. Осторожно просверлите предварительно, а затем просверлите отверстия диаметром 30 мм с обеих сторон и удалите «заполнение». Трубка обеспечивает пропускную способность из чистого ПТФЭ, но при этом несколько гибкая.
