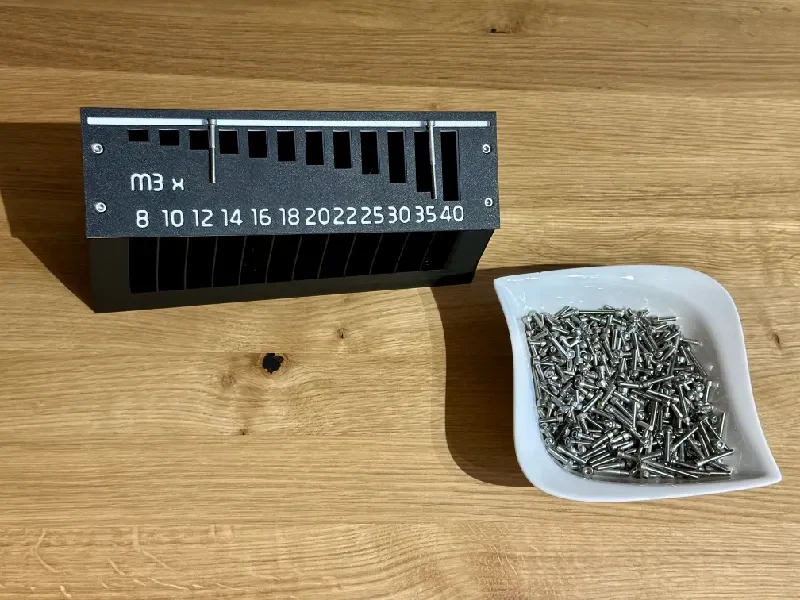

Винтовой сортировщик M3 от 8 до 40 мм.

Сортировщик винтов М3 для винтов М3 диаметром от 8 до 40 мм.

Как бы мне ни нравилась идея реальной модели сортировщика М3, она не работала достаточно хорошо для моих болтов, потому что многие размеры, которые я использую, отсутствовали, а используемый угол, казалось, не всегда работал хорошо. Болты М3х6 мне там вообще не подошли по какой-то причине, может из-за винтов М3, которые я использую в основном. Я тоже хотел кормить их слева направо.

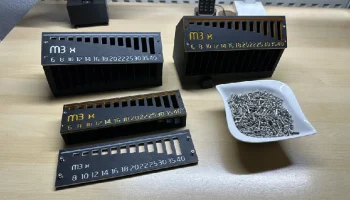

Поэтому я попытался сделать свой собственный сортировщик M3, чтобы в нем были наиболее часто используемые размеры и больший футляр для количества винтов, которые я хочу с ним использовать.

Думаю, я сделал до 8 различных прототипов, пока не получил фактический результат, чтобы M3x6 тоже работал хорошо, но безуспешно. Поэтому я удалил M3x6 для этой первой версии. Я попробовал все эти винты с текущим решением, поскольку считаю, что оно на данный момент является самым надежным.

Верхнюю крышку планируется заменить на крышку под винты М4 и, возможно, М5.

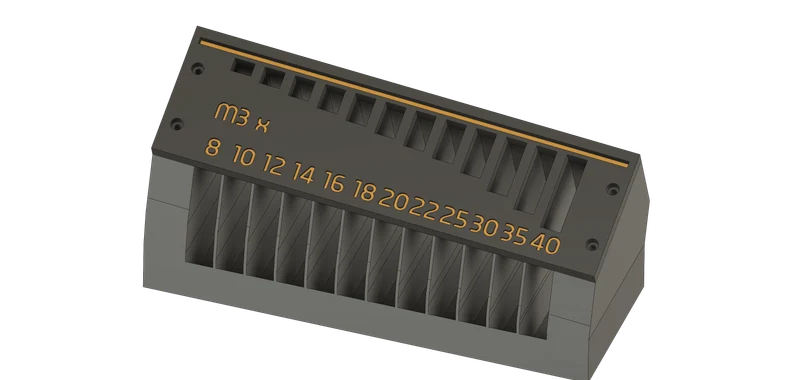

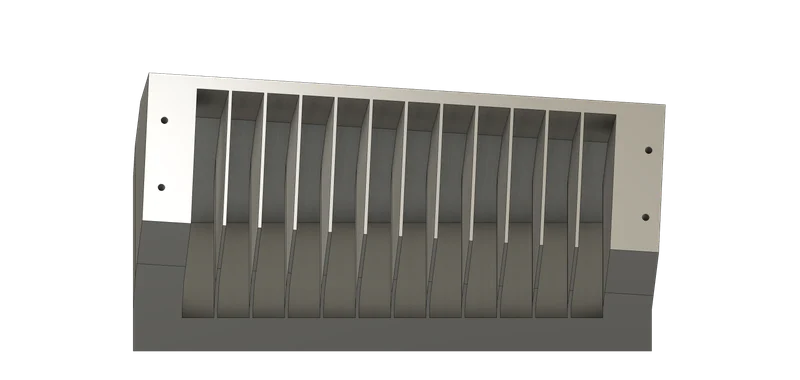

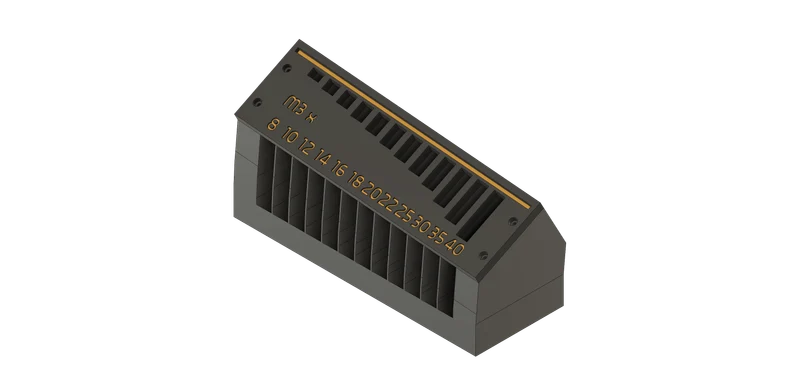

Новый корпус намного больше и вмещает больше винтов, и, что наиболее важно для меня, он имеет два угла, позволяющие винтам лучше работать в направляющей и лучше входить в отверстия, как и должно быть.

Идея, лежащая в основе всего этого, касается и будущего проекта: если я найду еще немного времени, я хочу сделать подачу даже полностью автоматической, чтобы вы могли просто вставить несколько винтов в воронку, а затем все остальное будет сделано автоматически… Но это, конечно, потребует еще немного размышлений и времени… ;-)

Необходимые детали:
4x М3x10

Инструкции по печати:
профиль скорости 0,2
Поля активны, чтобы избежать деформации
Нет опор
Использован текстурированный лист

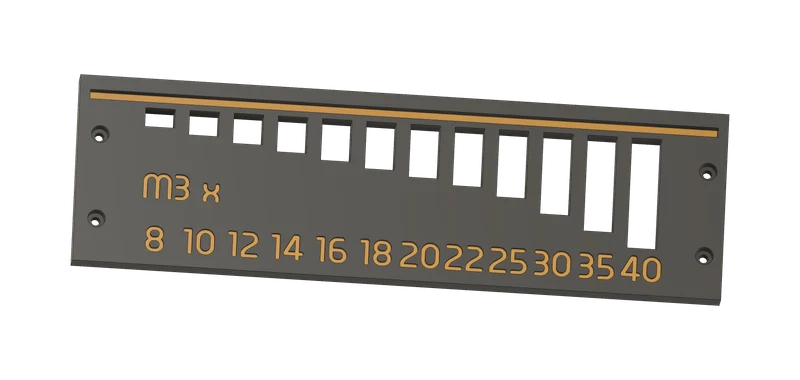

Верхняя часть напечатана с двумя изменениями цвета: 1 мм и 4,8 мм.
Верхняя часть напечатана перевернутой, поэтому буквы направлены к основанию, чтобы обеспечить ровную поверхность, чтобы винты могли вращаться красиво и плавно.

Удачной печати =)
