Крышка аккумуляторного отсека для ноутбука Toshiba T1000S...
Введение
Оригинальный аккумулятор моего ноутбука Toshiba T1000SE полностью разряжен, и ноутбук не работает только с подключенным зарядным устройством. Чтобы заставить его работать, мне пришлось скормить ок. 7,8 В (напряжение полностью заряженной 6-элементной NiCd батареи) непосредственно на клеммы батареи. Я сделал повышающий преобразователь из валявшихся у меня деталей и подключил его к источнику питания USB, и теперь у меня есть ноутбук с питанием от USB :-).

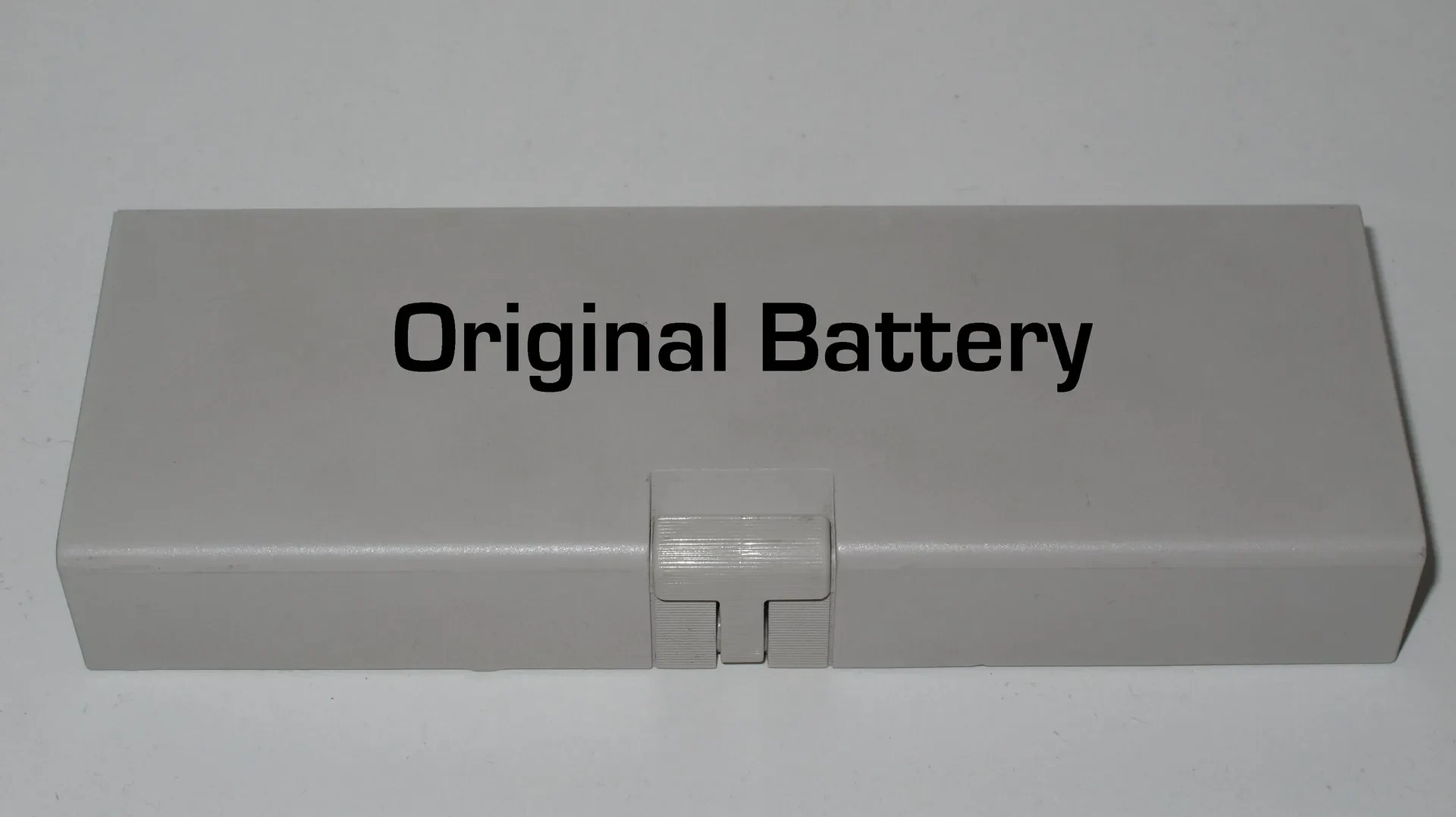

Данная модель представляет собой крышку повышающего преобразователя в комплекте с подпружиненным рычагом разблокировки (как у оригинального аккумулятора) и отверстием для кабеля питания, в форме оригинального аккумулятора.
Существует также модель с защитой от натяжения кабеля, которую можно прикрепить к одному из оригинальных мест для винтов ноутбука. Для его установки вам понадобится более длинный винт (M3x14 мм) — в верхней части фиксатора натяжения есть отверстие для хранения оригинального винта, чтобы он не потерялся.
Как печатать

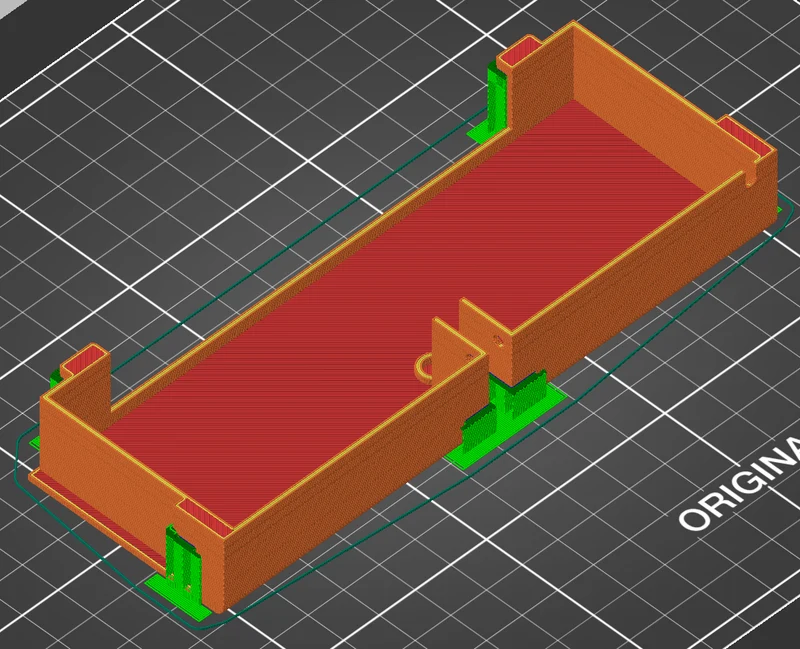

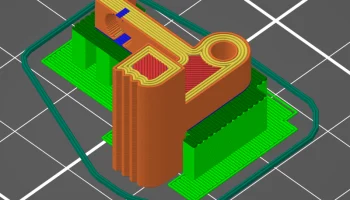

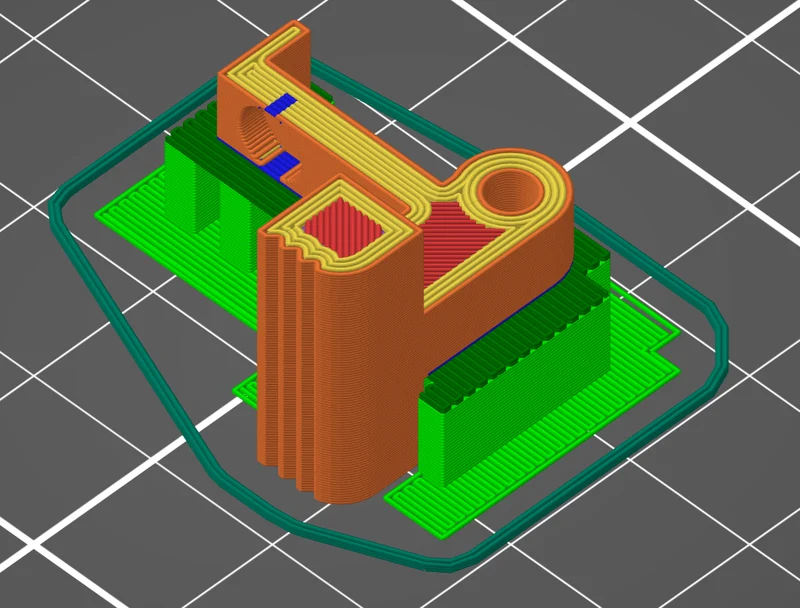

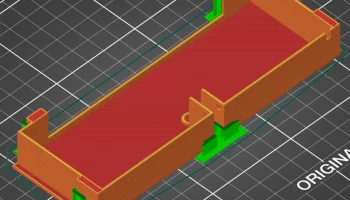

Сопло 0,4 мм. Всем трем деталям нужны опоры, я использовал настройку «плотное» в PrusaSlicer. Рекомендуемую ориентацию смотрите на скриншотах. Переменная высота слоя для основной детали, высота слоя 0,2 мм для рычага и устройства защиты от натяжения.
Я напечатал детали с помощью нити Ooznest PLA «Cement Grey», которая очень хорошо соответствует цвету ноутбука и доступна в виде образца весом 50 г. Как вы можете видеть на фотографиях, чехол не очень хорошо прилипал к кровати — в этом может помочь сушка нити, я не пробовала.
Как собрать
Обложка

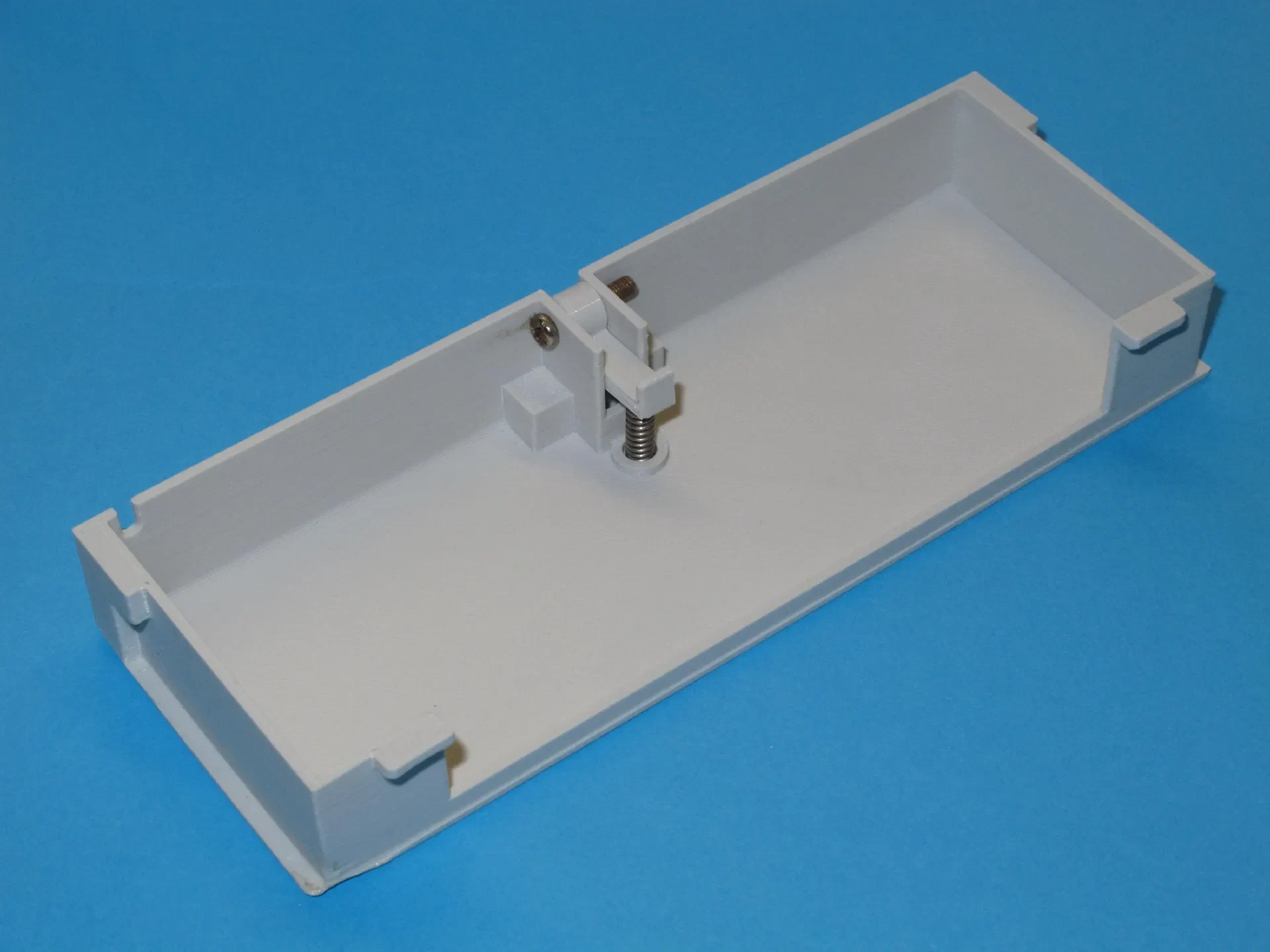

Для сборки крышки вам понадобится винт М3 (10 мм или длиннее) и пружина (например, от шариковой ручки). Прикрепите рычаг к крышке с помощью винта, затем вставьте пружину. Возможно, вам придется обрезать пружину короче, чтобы она подошла.

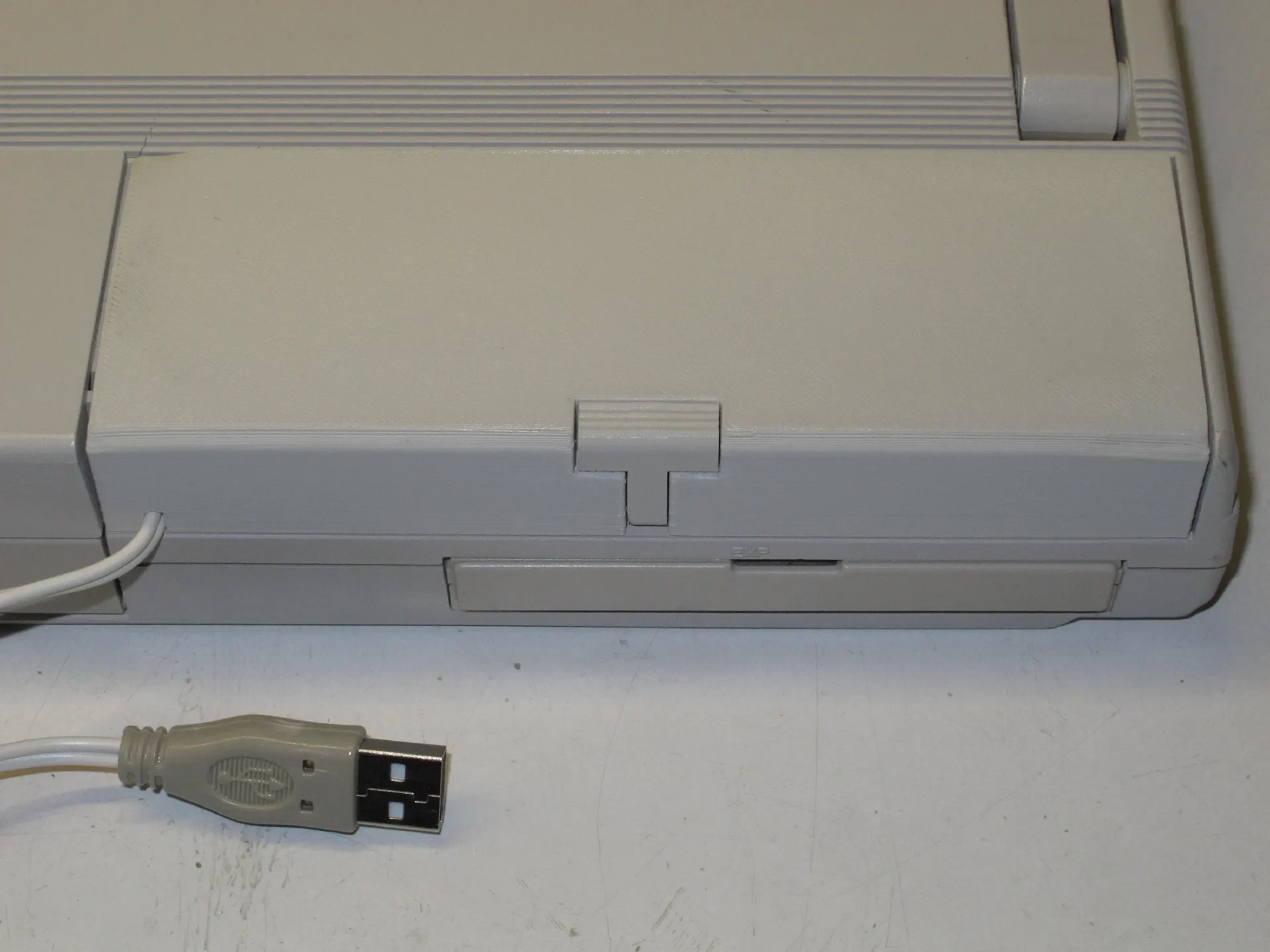

Чехол надевается на ноутбук так же, как и оригинальный аккумулятор.
Снятие напряжения
Для сохранности выверните винт рядом с положительной клеммой аккумулятора ноутбука и вверните его в верхнее отверстие разгрузки от натяжения. Вставьте кабель в канал в фиксаторе, поместите фиксатор в отверстие для винта ноутбука и закрепите винтом M3x14 мм.
Источник питания

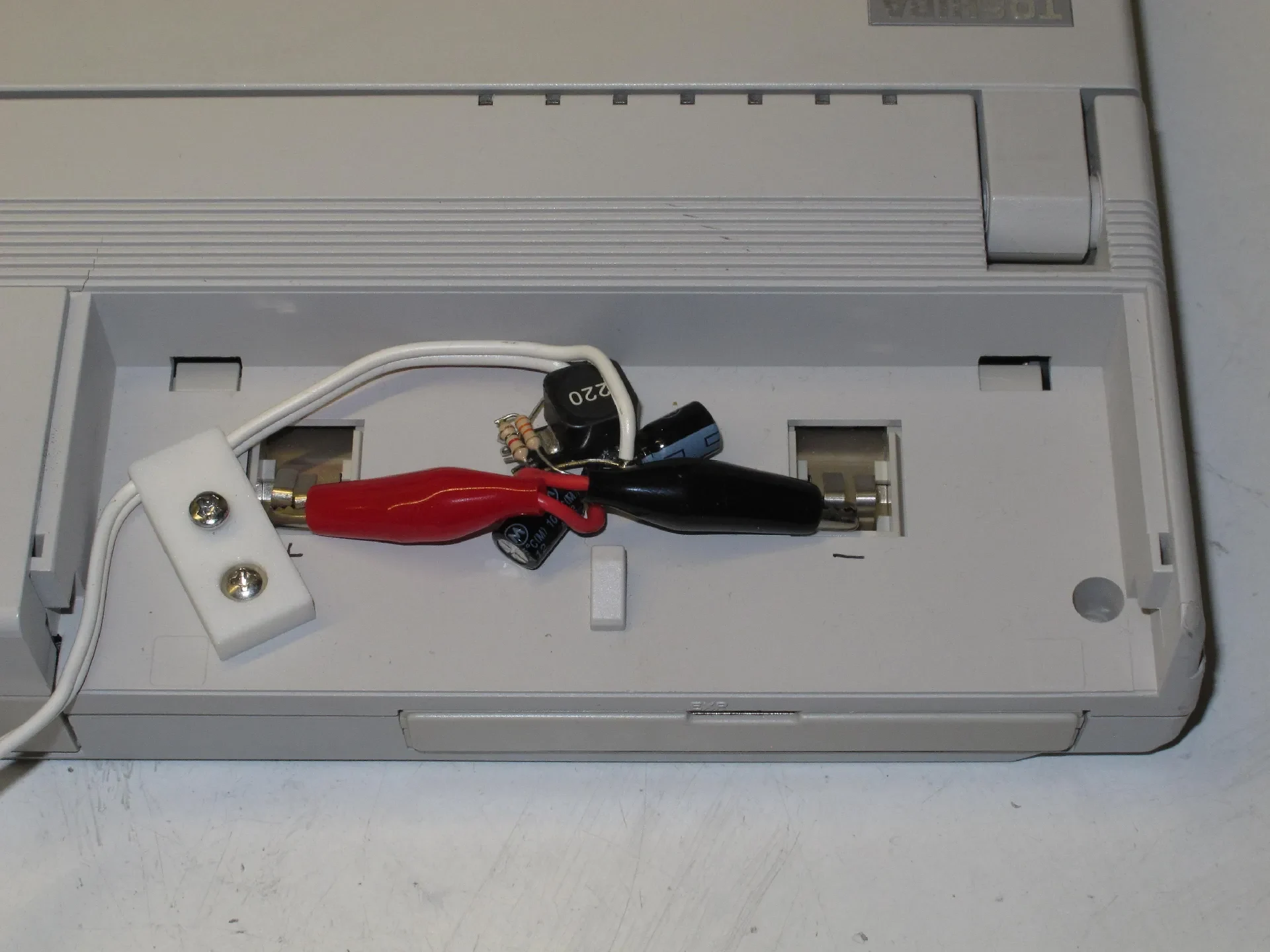

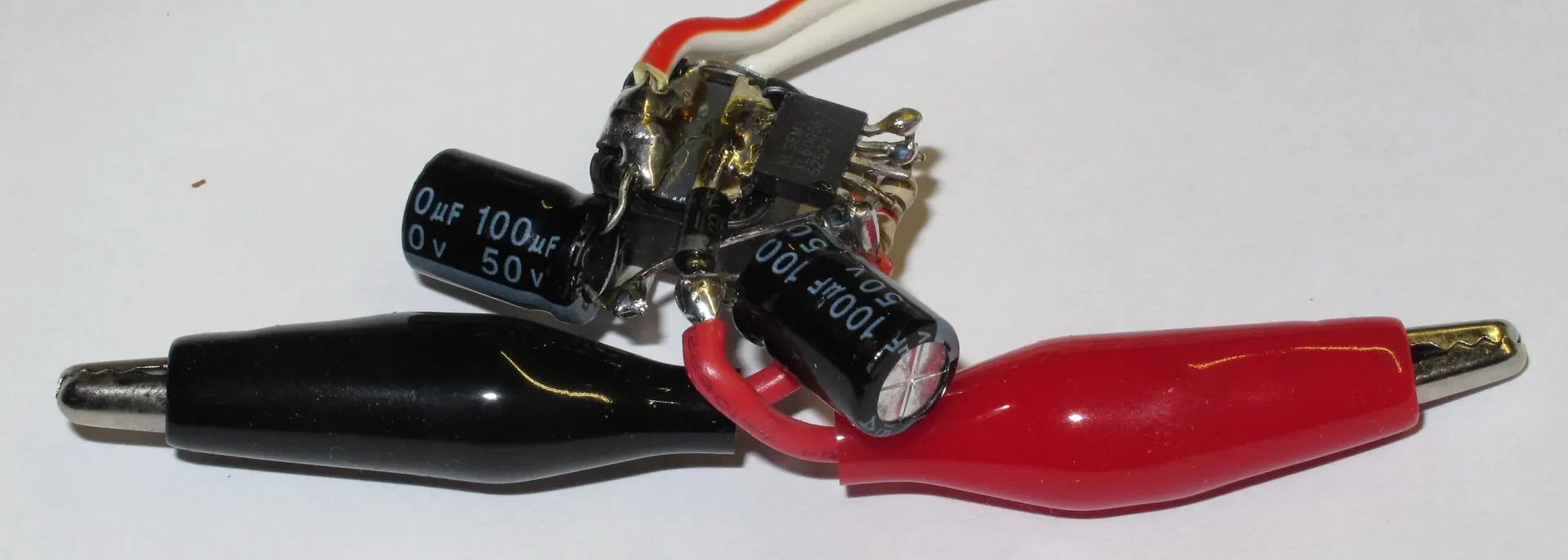

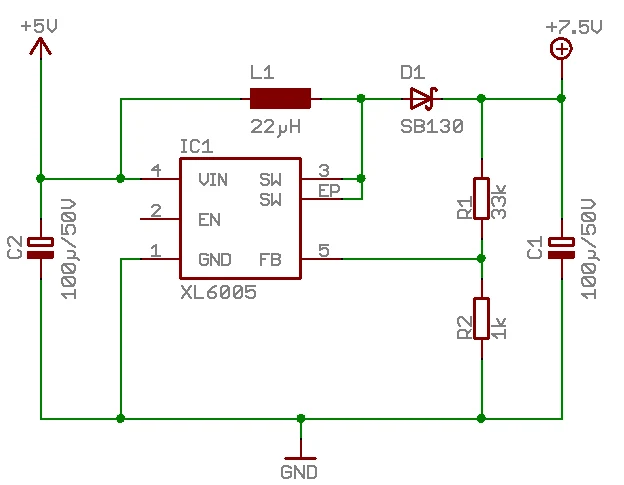

Если вы решите скопировать мою конструкцию повышающего преобразователя, посмотрите на фотографии, как собрать его без печатной платы. Имейте в виду, что в импульсных источниках питания все соединения между компонентами должны быть как можно более короткими. Конденсаторы должны быть достаточно хорошего качества с низким ESR. Используйте толстый кабель для входа 5 В (я использовал акустический кабель).
Подключите источник питания к USB и проверьте выходное напряжение с помощью мультиметра, прежде чем подключать его к ноутбуку. Для работы ноутбука используйте источник питания USB с номиналом не менее 2 А.
Дополнительное примечание
Хорошо известно, что T1000SE и подобные модели имеют негерметичные конденсаторы, как на основной плате, так и на инверторе CCFL в дисплее. Если вы еще не заменили конденсаторы в своем ноутбуке, настоятельно рекомендую сделать это как можно скорее (даже если ноутбук еще работает), так как потекшие конденсаторы могут повредить дорожки на платах.
