24 НОЯ 2025 ГОДА: ТРЕБУЮТСЯ НЕКОТОРЫЕ ИСПРАВЛЕНИЯ И ИЗМЕНЕНИЯ. ОЖИДАЙТЕ КОРРЕКТИРОВКИ ДО 1 ЯНВАРЯ 2026 ГОДА
И Флейшманн, и Мерклин уже несколько десятилетий включают в свою модельную программу немецкий «Айзенбанкран». Для многих мальчиков 60-х и 70-х годов, должно быть, было мечтой управлять такой машиной на чердаке.

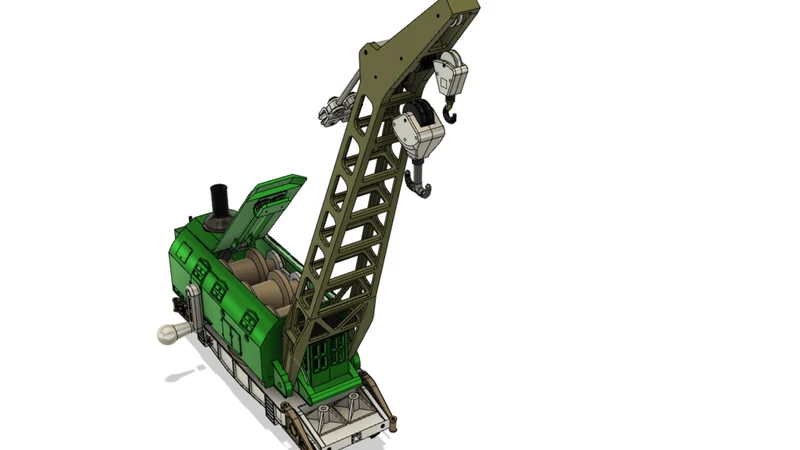

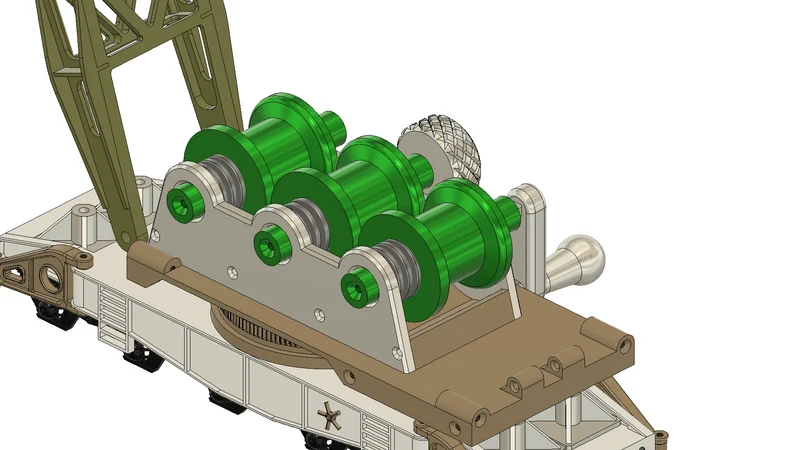

Поскольку взрослые мужчины — это, по сути, мальчики с более крупными игрушками, эта ИНТЕРПРЕТАЦИЯ железнодорожного крана Ardelt была н��чата с колеи колеи 1 / 1:32 / 45 мм. Как мечта детства, эта модель управляется вручную с помощью ключа.
В 1949 году Deutsche Bundesbahn ввела в эксплуатацию несколько 57-тонных железнодорожных кранов с паровым приводом. Несмотря на то, что общая форма кранов, выпускаемых Ardelt, довольно схожа, между 57- и 90-тонными кранами есть явные различия.
В 57-тонной версии противовесы хранятся в раме, а в более ��ощной 90-тонной версии они перевозятся на дополнительных платформах. Это упростило транспортировку и размещение 57-тонных кранов.
Моя основная ссылка — это документ музея Айзенбанхоф «Alter Bahnhof Lette»: http://www.bahnhof-lette.de/fileadmin/files/Monatsgeschichte_Juli_2020/Betriebsbuch_fuer_den_Kranwagen_Essen_734_062_01.pdf.
В этой модели использованы те же конструктивные особенности, что и в других опубликованных мною подвижных составах (т. е. оси, подшипники, буферы и т. д.).

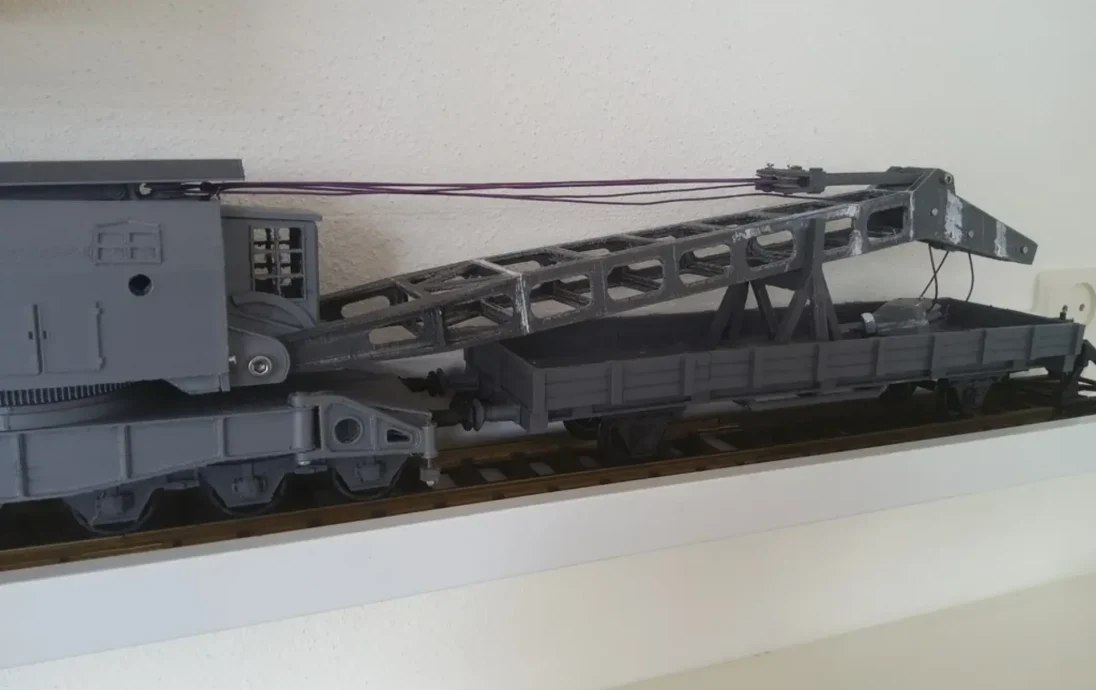

Также загружены STL для автомобиля с плоской опорой (bijwagen), включая опору для стрелы. Буферы, оси/колеса, пружины и муфты взяты из модели Märklin Maxi.
Обратите внимание: длина стрелы составляет около 45 см, а расстояние между буферами крана составляет около 32 см. Печать занимает много времени… и, скорее всего, вам придется разделить STL-файлы, чтобы разместить их на рабочей пластине вашего принтера. Разделение частей можно выполнить с помощью программного обеспечения для слайсеров или с помощью Tinkercad (www.tinkercad.com).

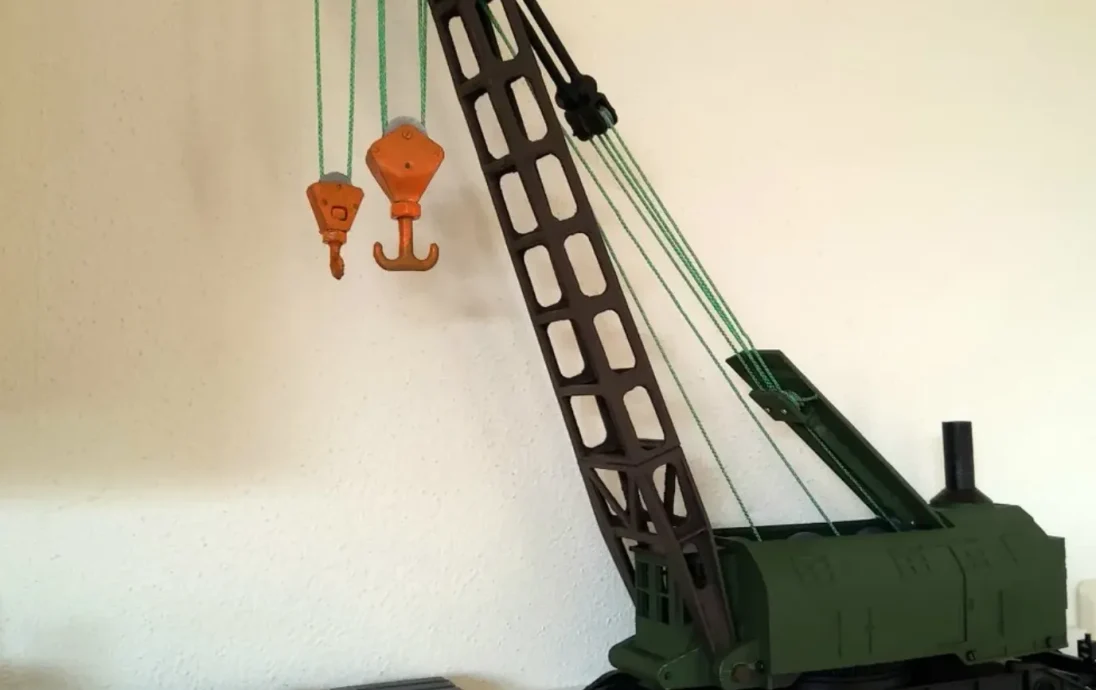

Стрелу необходимо усилить, чтобы сделать ее более прочной. Предусмотрены каналы для размещения металлической проволоки размером ~1,5 мм при склеивании 4 деталей вместе.
Все STL-файлы публикуются с использованием голландских имен. «Google Translate» обеспечивает достойный перевод большинства из них ;-)
Если у вас есть вопросы по строительству, свяжитесь со мной.
Удачи в печати и сборке этой «гигантской маленькой игрушки».
С уважением,
Роб
