Прототип Sliger CX2177A, 2U, корпус для стойки, задняя оп...

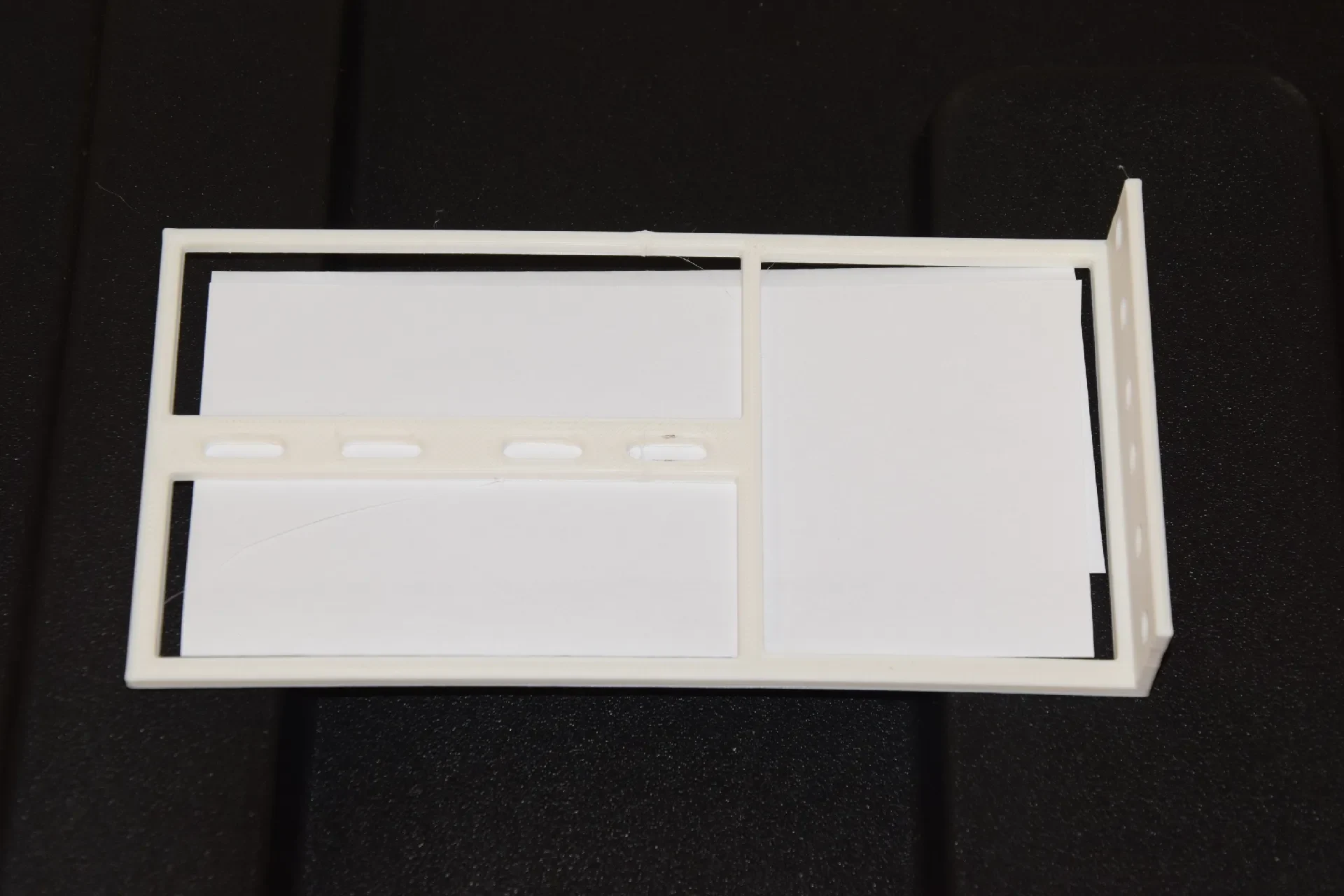

Я распечатал только скелетонизированную версию, чтобы проверить размеры и установку. Размеры верны, но я не сделал ничего для дальнейшей оптимизации модели. Толщина пластины 5 мм, ушко стойки 3,5 мм. Общий размер составляет 87,88 x 170,2 мм. Отверстия предназначены для винтов M4, которые CX2177a использует для монтажа в стойку. Это был корпус Gator высотой 4U с зазором 18 дюймов между передней и задней сторонами ст��йки. Для использования этой модели вам понадобится стойка со съемными сторонами, чтобы прикрутить ее к корпусу. Я думаю, что она должна быть достаточно прочной, чтобы печатать из PETG, поскольку передние уши удерживают большую часть веса. Я не планирую возвращаться к этой конструкции, поскольку пошел другим путем.
Для установки вам понадобятся винты M4 длиной 8 мм. 8 немного короче, так как он обеспечивает зацепление резьбы только на 3 мм из рекомендованных 4 мм, но они не делают винт длиной 9 мм. Возможно, вам понадобятся поля, так как площадь контакта невелика. Я бы рекомендовал печатать на краю для достижения наилучших результатов.
