Читаури Скипетр (Короткий посох Локи) - Mk 2
Скипетр Читаури Локи из фильма «Мстители» (2012)

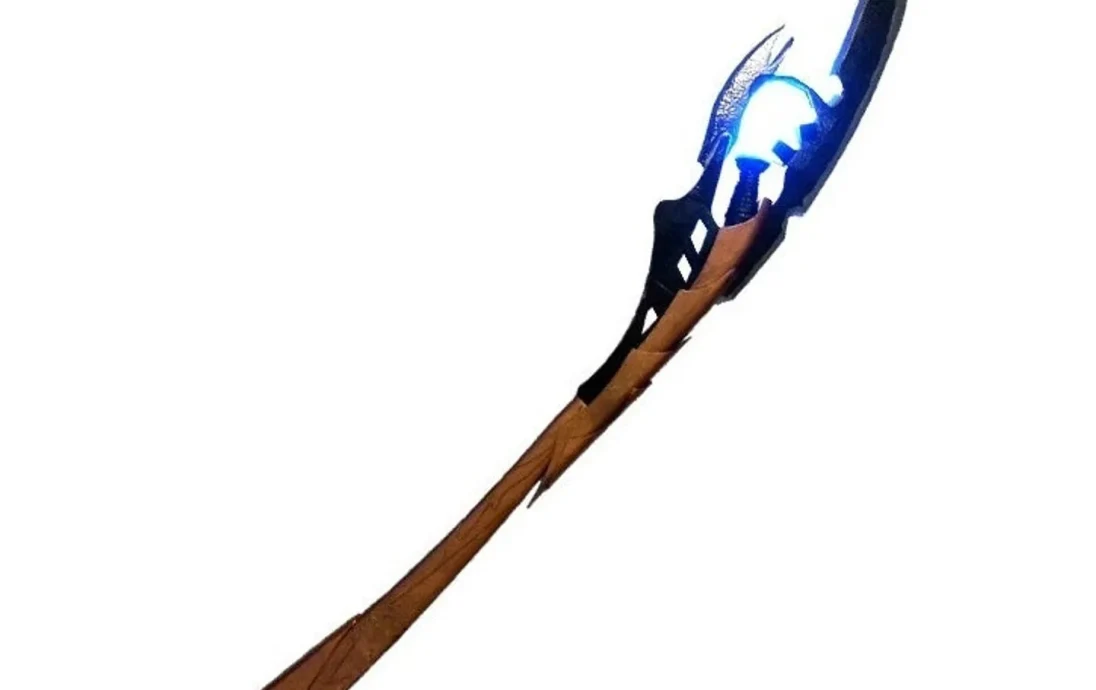

Это точная копия короткого посоха, который Локи использовал, чтобы контролировать разум Соколиного Глаза и нескольких других, а также сбежать от ЩИТА. сложный. Длина этого предмета составляет примерно 96 см (36 дюймов).
Эта версия переработана для повышения простоты сборки и прочности соединений. Он также использует Arduino Pro Mini с адресуемой полосой RGB для анимации кристалла и придания этому элементу большей мощности.
Примечание: это устройство не даст вам возможности стрелять энергетическими зарядами или захватывать разум ваших врагов. Такие обновления приветствуются как производные.
**

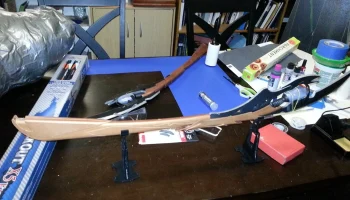

Первоначально я разработал Скипетр, когда косплеил Локи для выхода фильма «Мстители». Я решил, что каждому злодею нужно оружие, и мой 3D-принтер (Replicator Dual, MKI) должен начать зарабатывать себе на жизнь. Все прошло хорошо, но в конце концов свет перегорел. Я решил сделать лучше.

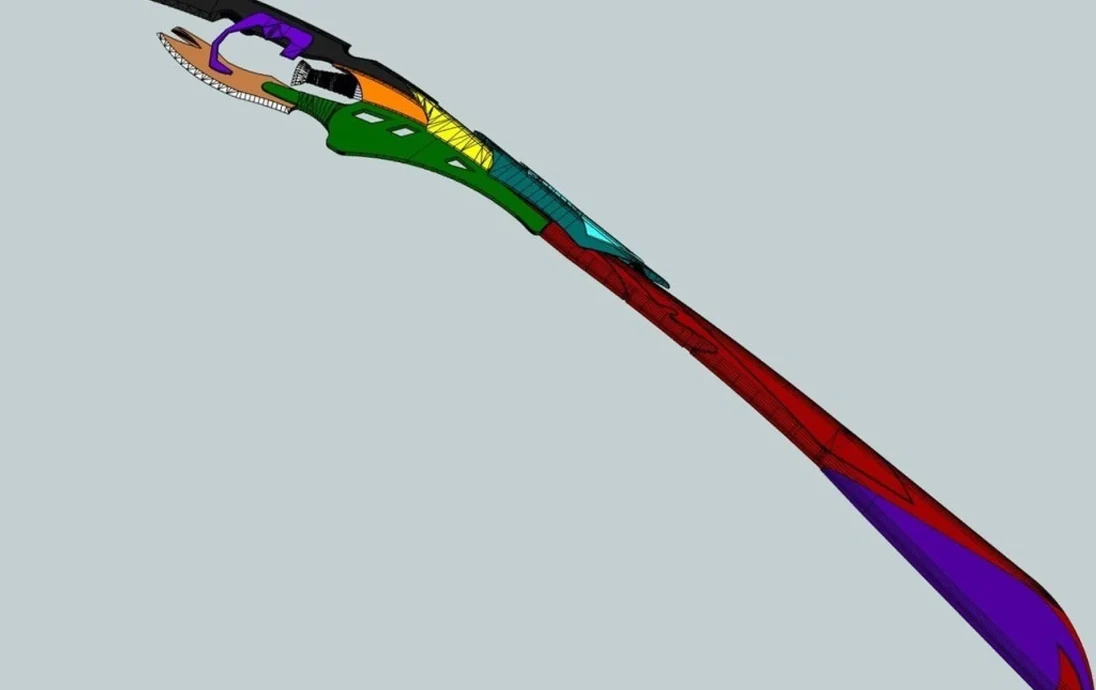

Я разработал скипетр в SketchUp, взяв сторону изображения скипетра из превью фильма и обрисовав ее. Я добавил те детали, которые смог выделить из относительно зернистого материала. С этого момента я начал, пока не получил твердоблочную модель. Я храню все свои проекты в репозиториях git, чтобы иметь возможность вернуться к любому сохраненному моменту и скорректировать дизайн. Именно это я и сделал с этой версией скипетра.

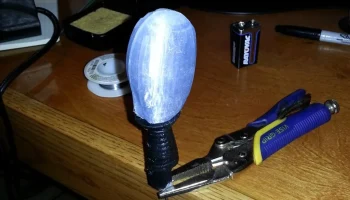

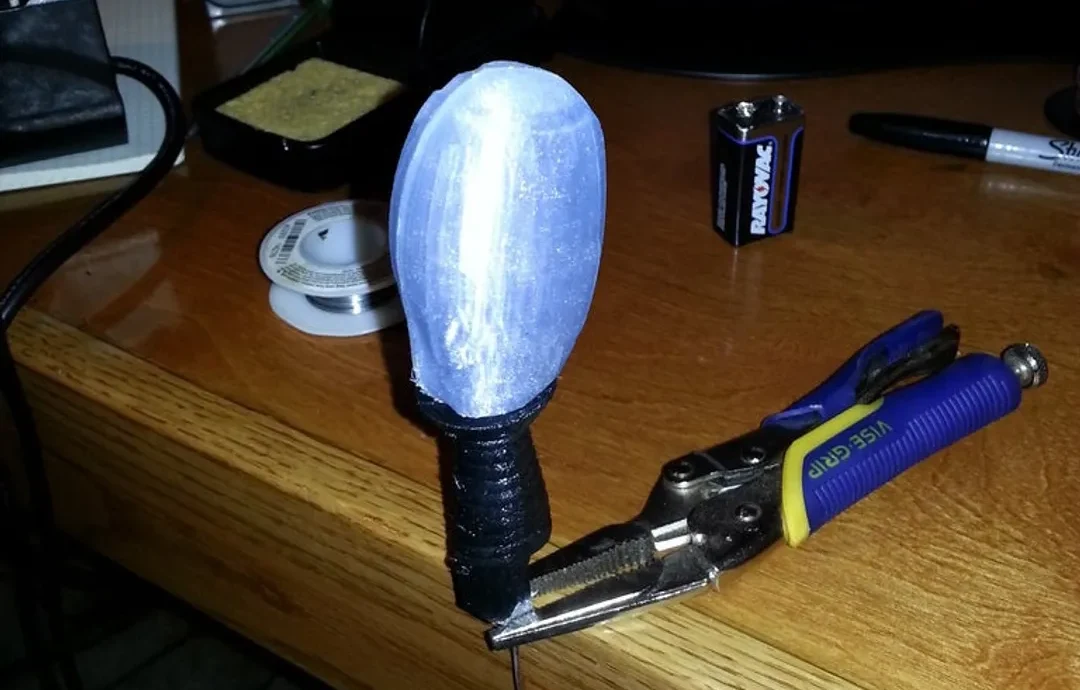

Для изготовления светящегося кристалла в моем первом скипетре использовалась модифицированная лампочка, батарейка на 9 В и немного синего муравьиного геля. На этот раз я хотел добиться большего. Я решил, что хочу впервые опробовать RGB-светодиоды и технологию Arduino внутри изделия. Я часами просматривал сайт SparkFun, читая о светодиодах, ардуино, батареях и обо всем. В конце концов я остановился на Arduino Pro Mini, двухпозиционном переключателе и светодиодной ленте RGB.
Я вернулся к 3D-модели, чтобы спроектировать пустоты и точки доступа для электроники. Мне потребовались часы и несколько отпечатков, чтобы получить правильное окончательное расстояние между компонентами. Я еще не познал радости перезаряжаемых батареек, поэтому в корпус этого предмета было вставлено четыре батарейки типа АА. Это была одна из самых сложных частей дизайна. Сделать корпус вмещающим все аккумуляторы в скрытом, но доступном отсеке. Я напечатал около 15 различных структур, прежде чем наконец нашел что-то работающее.
**
Видео: https://www.youtube.com/watch?v=PCbkO0hRC\_I

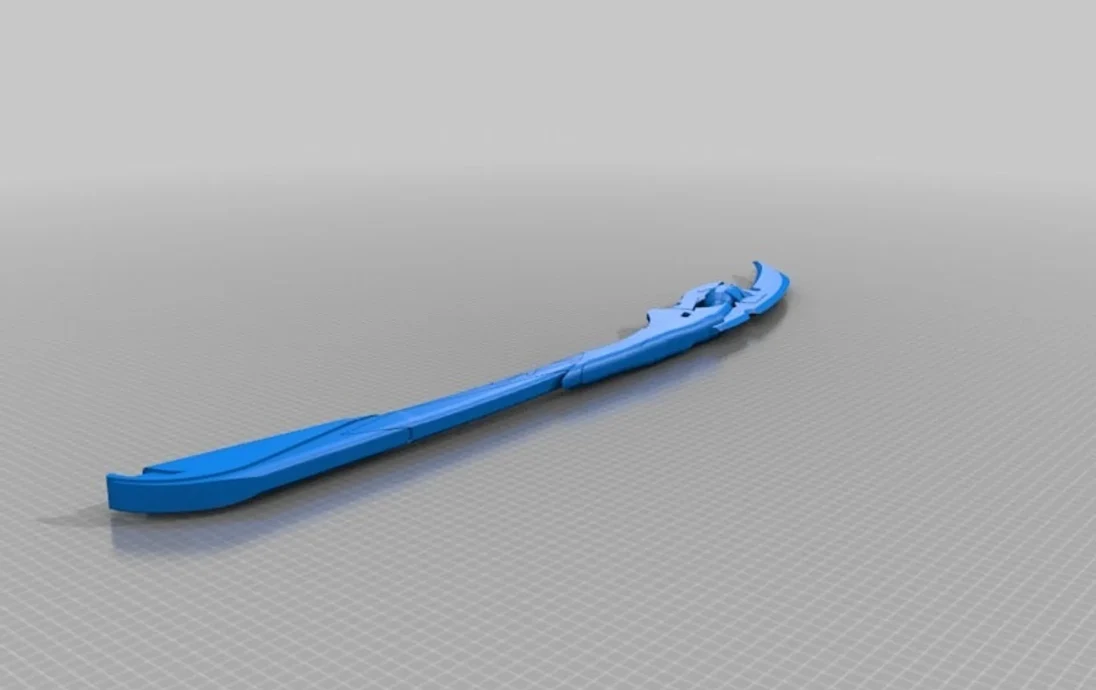

Если вы хотите просмотреть полную модель в трехмерном пространстве, проверьте ее на Fusion 360. Эту модель можно вращать и разбирать по мере необходимости.
Распечатать инструкции
Распечатать
Соберите (не героев)
???
Захватить мир

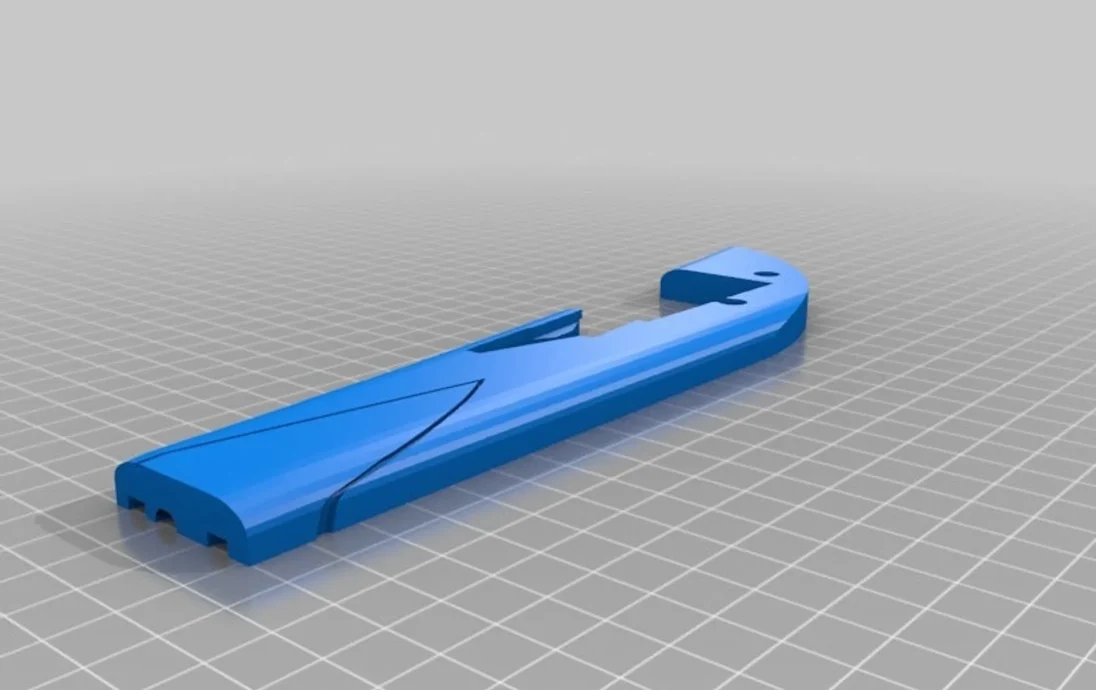

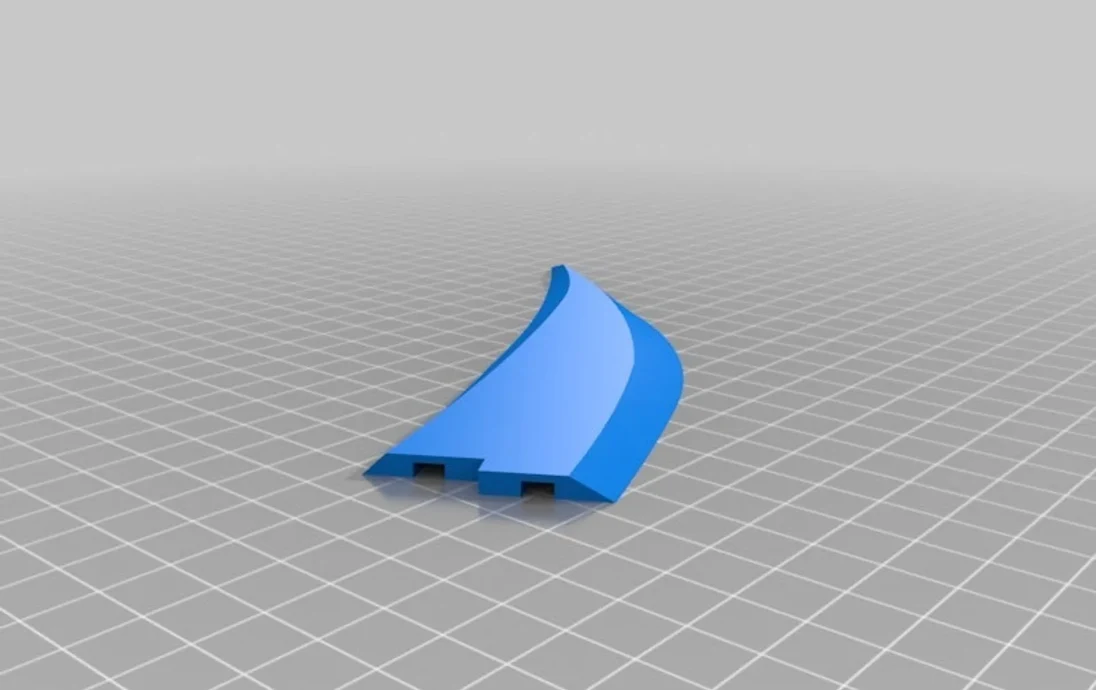

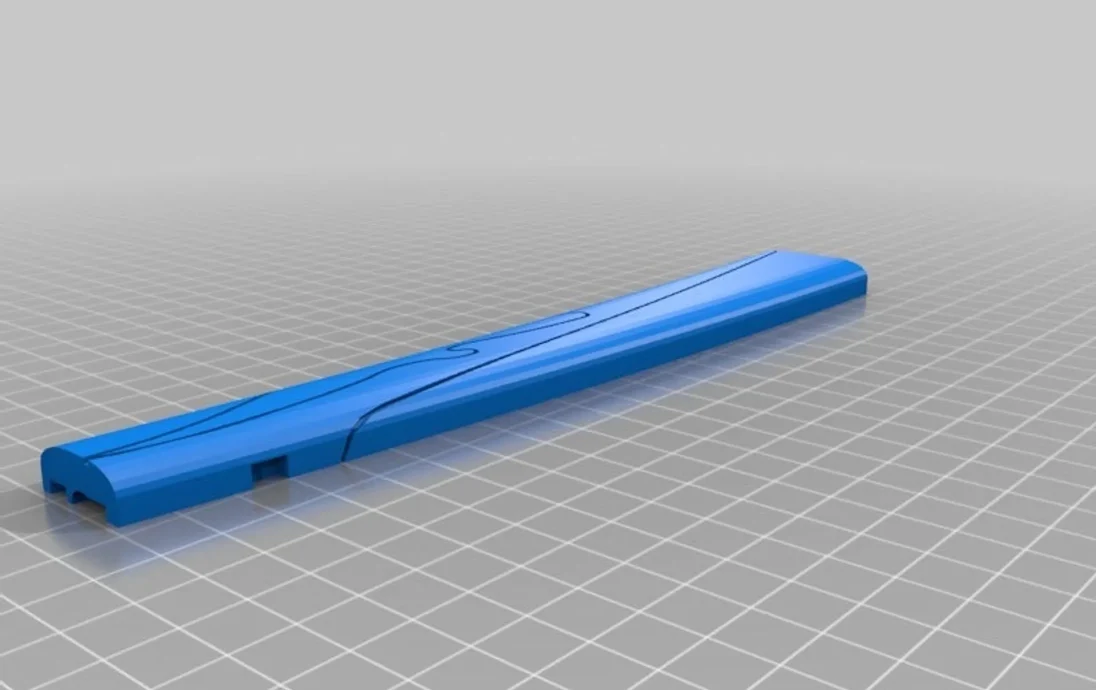

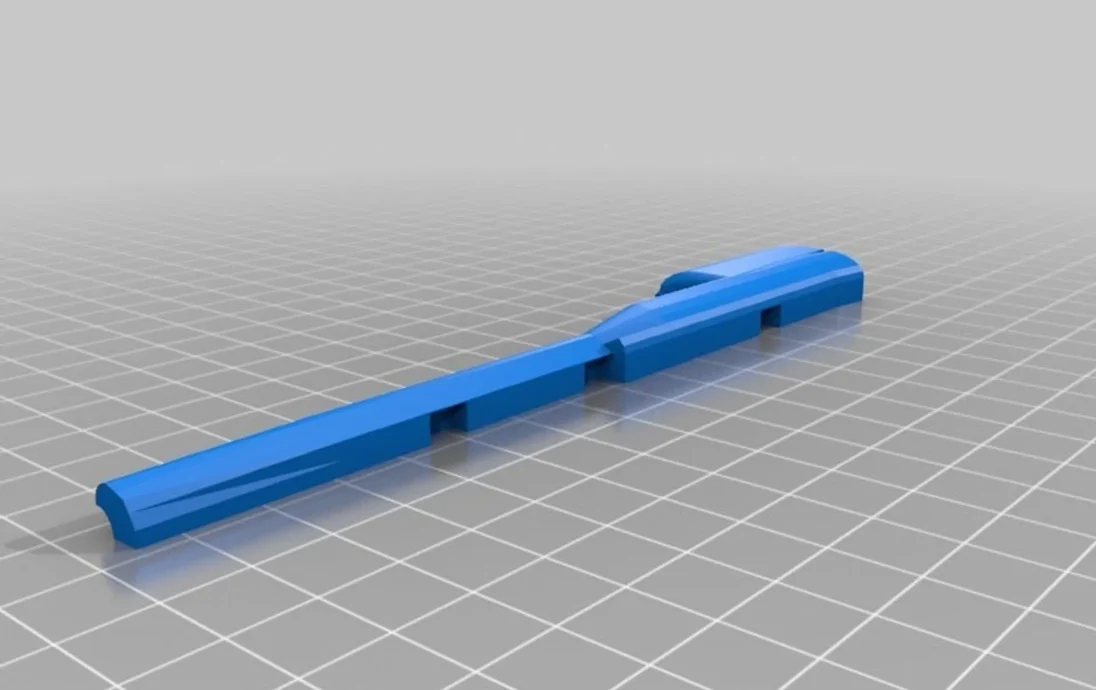

Первоначально я напечатал посох из АБС-пластика, 2 ракушек, высоту слоя 0,2 и заполнение 10%. Некоторые детали требуют поддержки. В комплект входит персонал, нарезанный для соответствия Makerbot Replicator в файлах .stl (может быть не ориентирован на минимальную поддержку). Если вам нужно нарезать его по-другому, я также включил в него файл .skp с оригинальным дизайном.
Если у вас нет 3D-принтера, файлы дизайна позволят вам сделать скипетр самостоятельно из дерева или другого материала, подходящего для резьбы. Большая часть процесса после вырезания сегментов будет такой же.
Программное обеспечение, которое я использую для запуска скипетра, доступно через онлайн-редактор Arduino здесь.
Части
Светодиодная лента RGB — адресная, голая (1 м)
Светодиодная лента OR RGB — адресная, герметичная (1 м)
Ардуино Про Мини 328 — 5 В/16 МГц
2 х ААА держатель
DIP-переключатель
Тумблер
провод, многожильный, примерно 1 м (отлично подойдет 4-жильный телефонный кабель)
3D-печатный персонал
Электроника
Если у вас есть немного навыков в электронике/кодировании, комментарии в Loki_Ravestick.ino (см. эскиз Arduino в инструкциях) помогут вам разобраться в базовой проводке, которую я использовал.
Светодиодная лента должна быть подключена к земле и +5 В на Arduino. От Arduino линия передачи данных светодиодной ленты должна подключиться к контакту 12.
Для DIP-переключателя один контакт каждого переключателя должен быть подключен к контактам Arduino со 2 по 9. Другой контакт должен быть подключен к земле и +5 В, как это стандартно для кнопок на Arduino (см. руководство).
Провода для светодиодной ленты должны быть
