Подпружиненная настольная игрушечная катапульта (дальность д
Это игрушечная подпружиненная катапульта, предназначенная для печати на 3D-принтере.

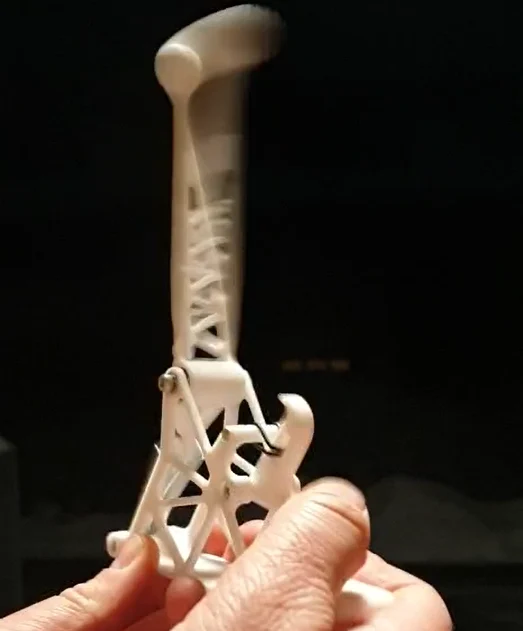

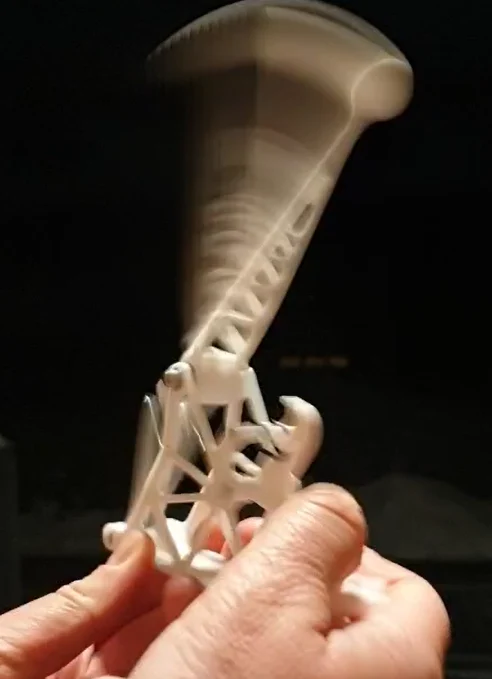

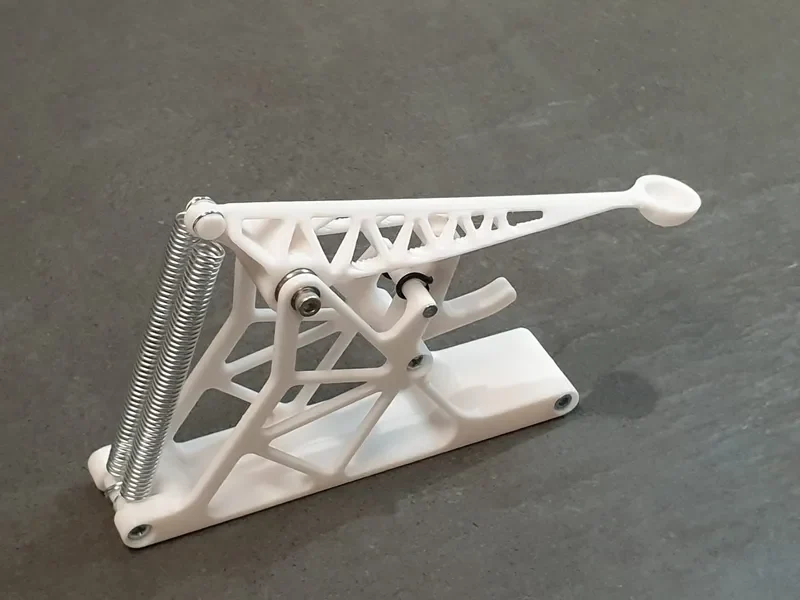

Он имеет сложное решетчатое основание и конструкции рычагов, что обеспечивает легкую и прочную конструкцию. В ударно-спусковом механизме используется пружина и простая система рычагов для запуска небольшого снаряда круглой формы, такого как горох или нут. Механизм также предназначен для минимизации и гашения отдачи. Компактный размер делает его идеальным для настольного дисплея ил�� демонстрации.
Предупреждение: будьте осторожны, горошины летят далеко и могут сильно ударить — никогда не цельтесь ни в кого и во что-либо, что может поранить.
Печать:
Его можно печатать без опор, при этом рычаг необходимо разместить на рабочей пластине узкой балкой и чашкой вниз.
Я использовал PLA толщиной 0,2 мм, но, вероятно, подойдет любая жесткая нить.
Другие необходимые материалы/витамины:
1 винт M3x30, шайбы и гайка
2 винта M3x20
1 винт M3x10
2 пружины растяжения ок. 45x6 мм
2 шарикоподшипника (10х4 мм с отверстием 3 мм) — тип 623 работает

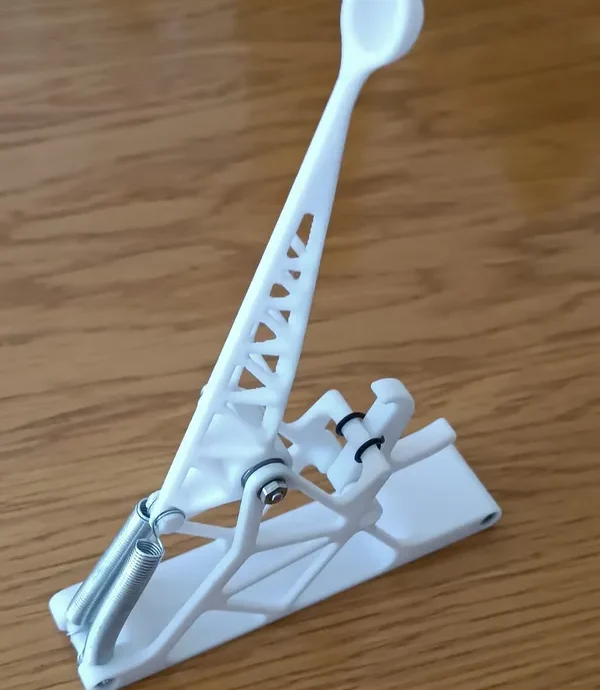

1 маленькая резинка или уплотнительное кольцо для нагрузки на спусковой механизм
Сборка и использование:
Длины винтов определены для длины резьбовой части.

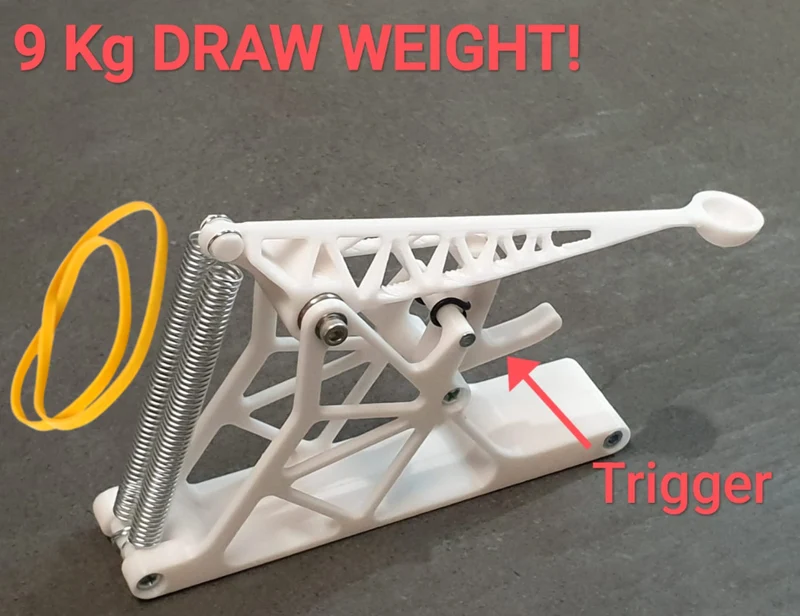

Вставьте резиновую ленту сначала через отверстие спускового крючка, а затем вокруг соответствующей планки рамы, прежде чем привинчивать раму вместе.

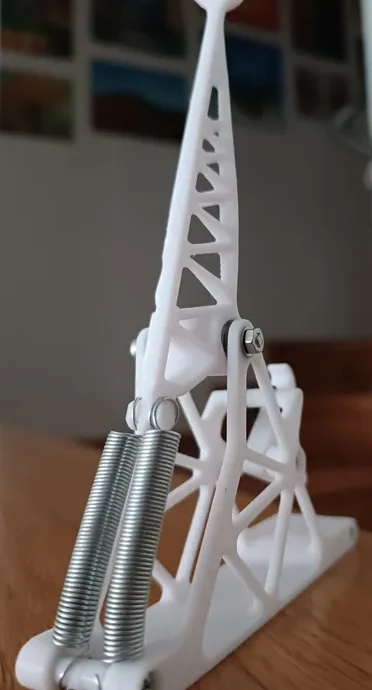

Пружины необходимо вставить до крепления рамы, а зафиксировать на рычаге можно позже в любое время.
Для более слабых выстрелов одну пружину можно отключить.
Фиксатор должен включаться только с более толстой поперечиной (2-й от оси)
