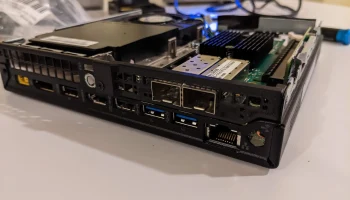

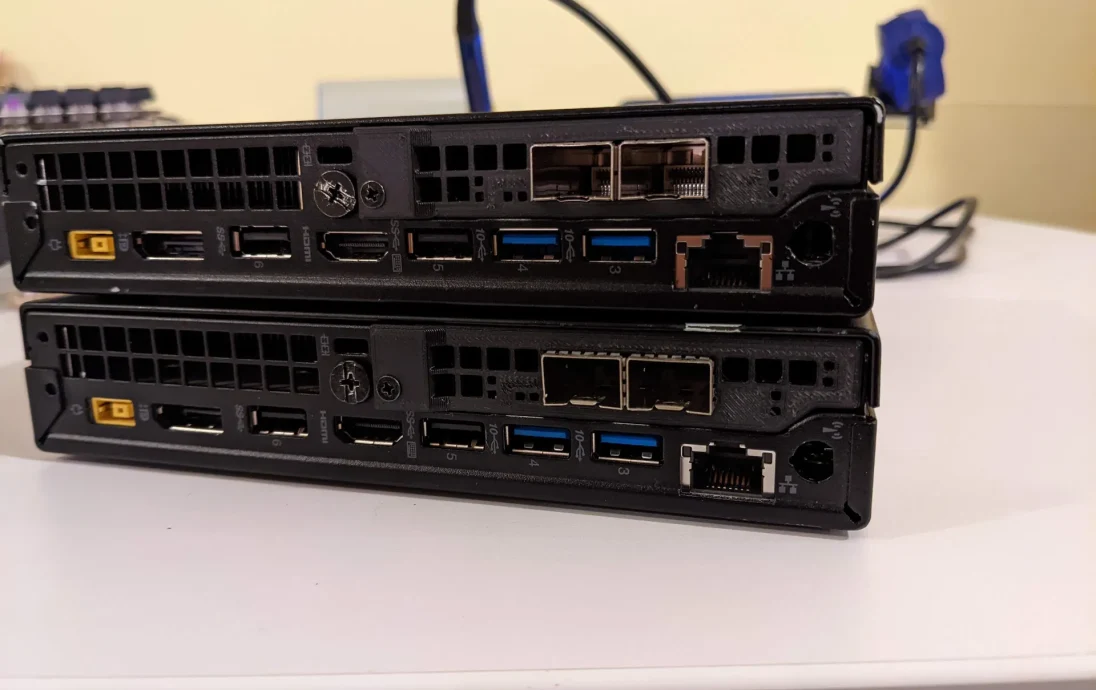

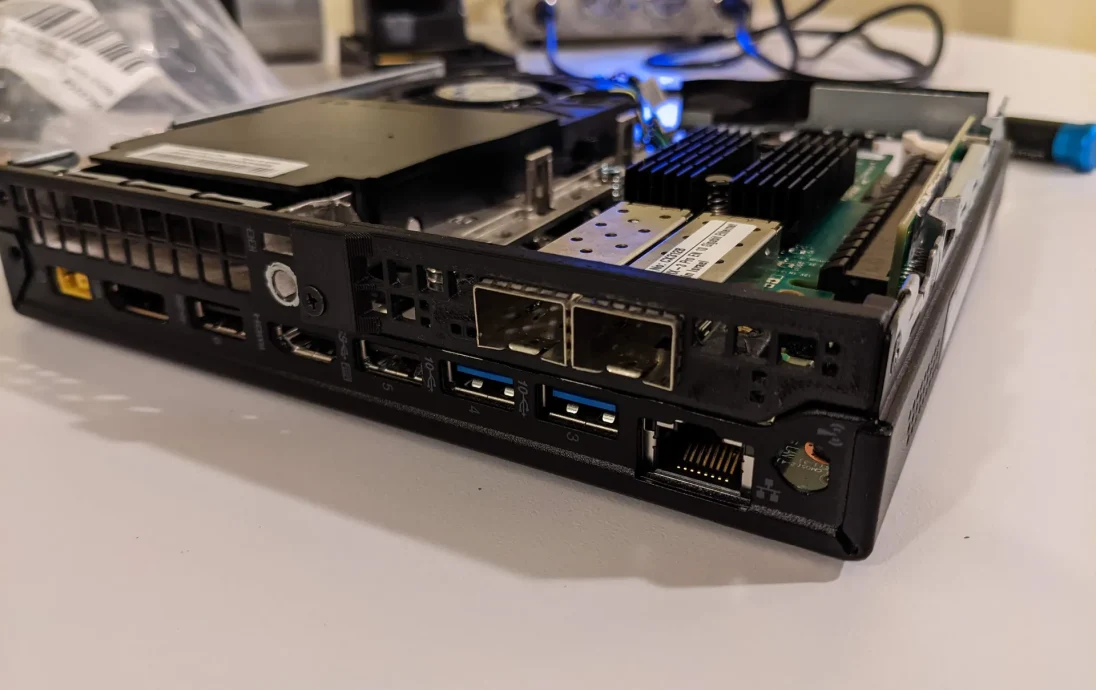

Перегородка m720q/m920p для карты CX312B-PRO Connect X-3
Настройки печати
0,4 мм
20% заполнение
Поддержка — касание рабочей пластины
Масштабирование до 10% составляет 10:1, чтобы учесть детали.
Возможна печать с подставкой лицевой стороной вниз для быстрой/черновой печати менее чем за 1 час или с подставкой лицевой стороной вверх для более качественной печати. Опора должна касаться только рабочей пластины.
Пост-печать

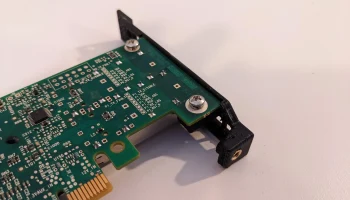

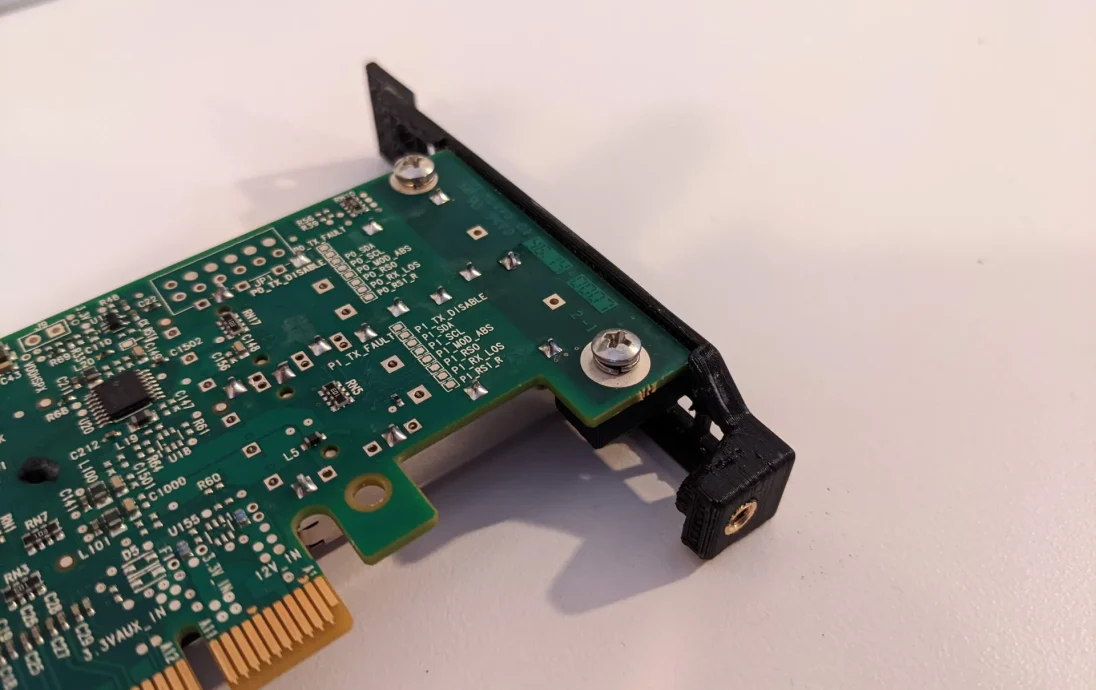

Предназначен для 3 латунных тепловых вставок M3 размером 4,6x5,7 мм для крепления карты к перегородке и перегородке к корпусу компьютера. Вставки для установки карты должны находиться заподлицо с нижней частью отпечатка, а винты должны быть прикреплены из-под карты PCIe. Вставка корпуса должна находиться заподлицо с внешней стороной, а для крепления перегородки используется стандартный винт М3.
Как я это разработал

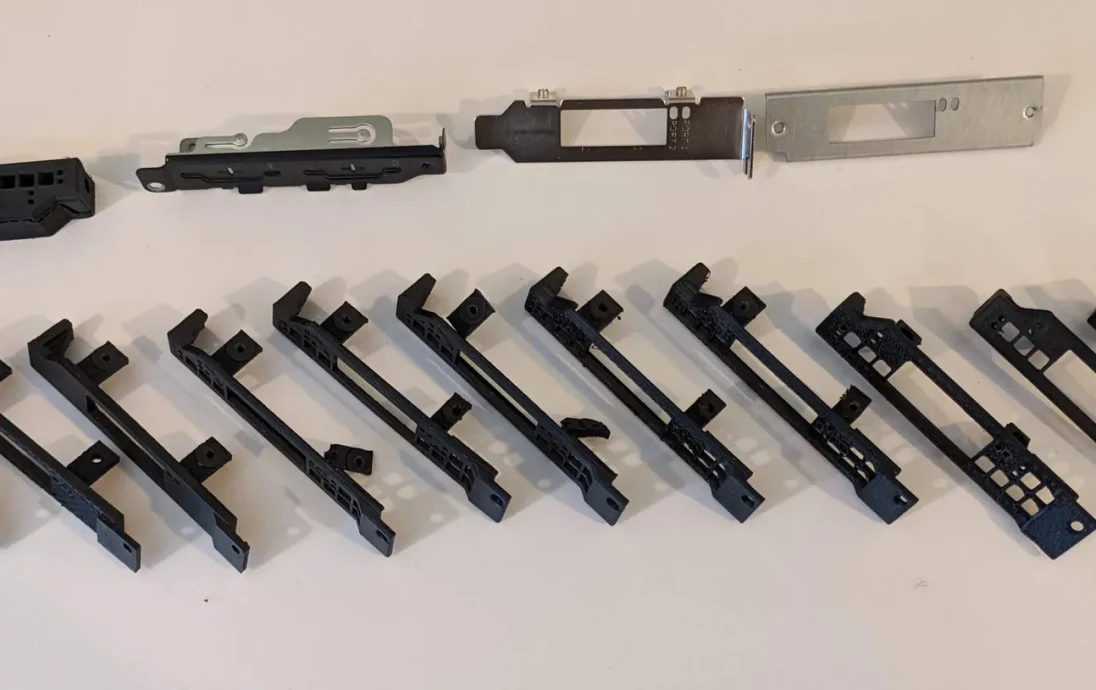

Проектирование началось с снятия измерений как со стандартной заглушки Baffle, так и с низкопрофильного кронштейна, входящего в комплект карты CX312B-Pro.
Первоначально винты крепились непосредственно к отпечатку, но они часто раскалывались и ломались, что требовало усиления различных точек крепления.
Учитывая необходимость улучшения воздушного потока, была добавлена и скорректирована дополнительная вентиляция для поддержания структурной поддержки при удалении как можно большего количества материала. В стойке или шкафу с достаточным вытяжным потоком карта должна получать достаточно воздуха. Возможно, позже я еще добавлю 40-мм вентилятор на 12 В, чтобы нагнетать воздух через внутренние ребра. Если я это сделаю, то монтаж будет отдельным проектом.
Версия RJ45

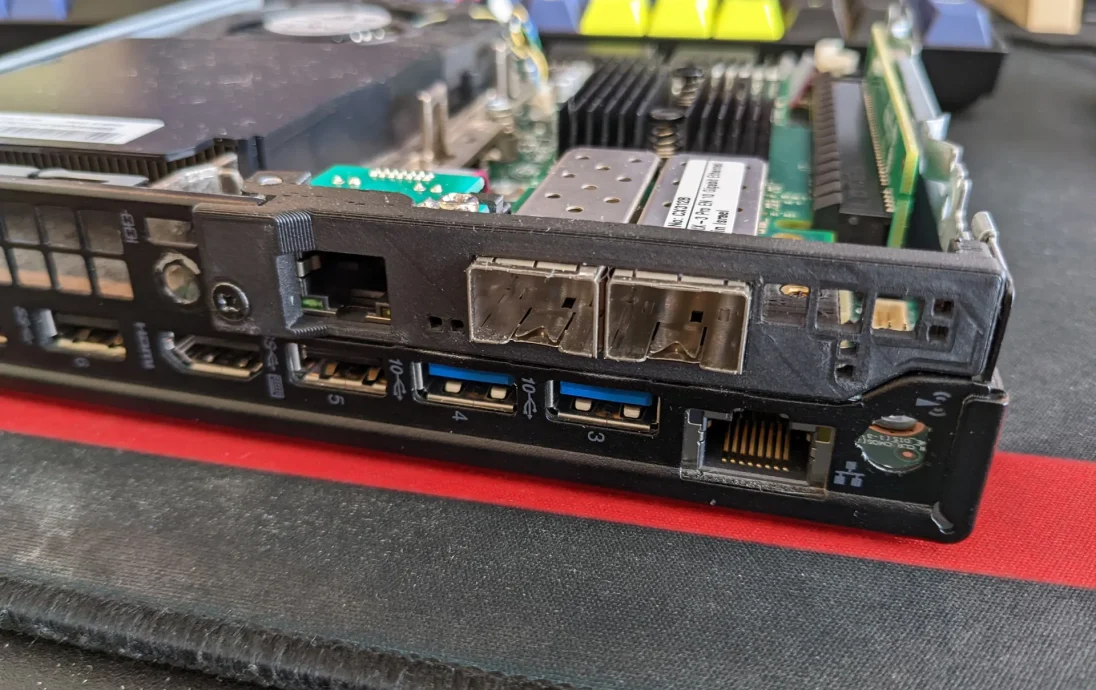

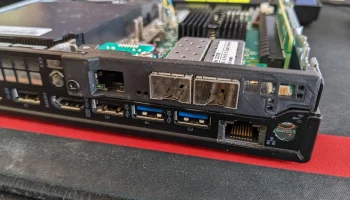

Добавлена дополнительная версия с местом для сетевой карты M.2 A+E KEY 2.5G Ethernet RTL8125B. Из-за небольшого пространства эту карту невозможно установить с помощью термовставок, поэтому я предлагаю использовать винт М3 для «нарезания» резьбы. Левое опорное крыло порта RJ45 не очень прочное и может расколоться, поэтому будьте осторожны с ним, хотя опорная кромка должна выдерживать механическое давление при подключении и отключении кабелей.
https://www.aliexpress.us/item/3256804661286398.html?

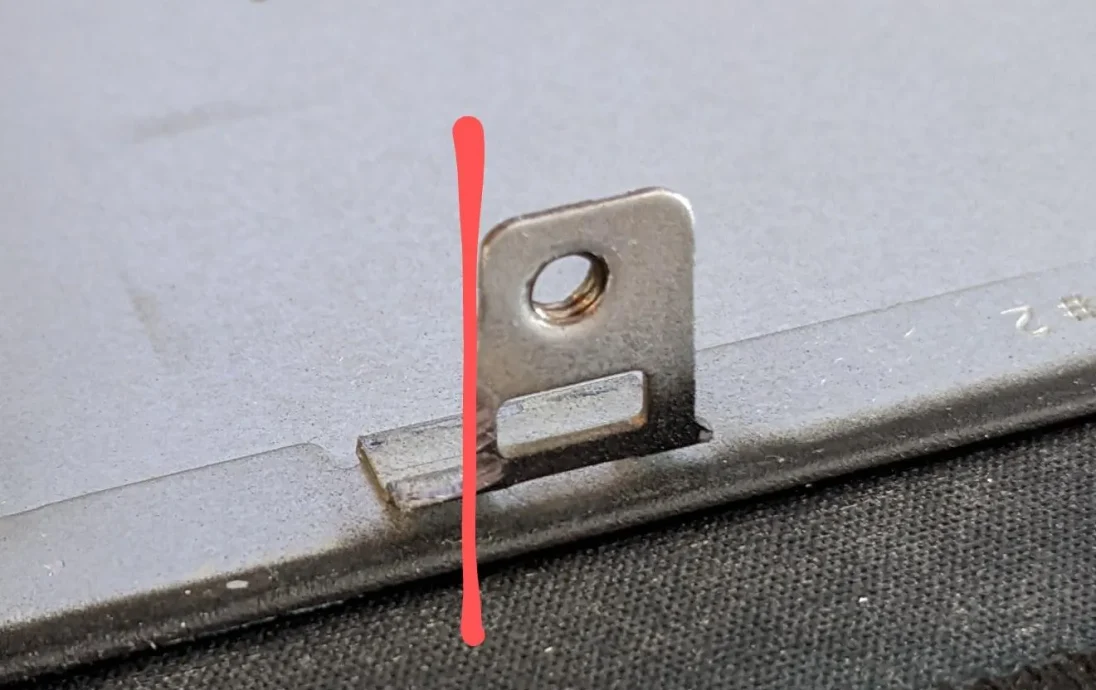

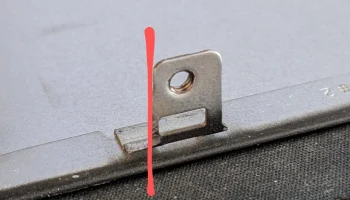

***Также обратите внимание, что вам придется разрезать/обрезать крышку корпуса, чтобы она могла проходить мимо порта RJ45 при завинчивании верхней части. Пожалуйста, смотрите фотографии! ***
