Резак труб и стержней для ProXXon IBS/E

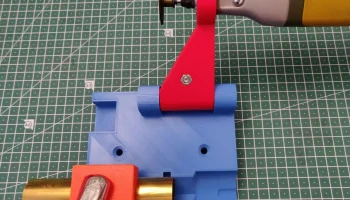

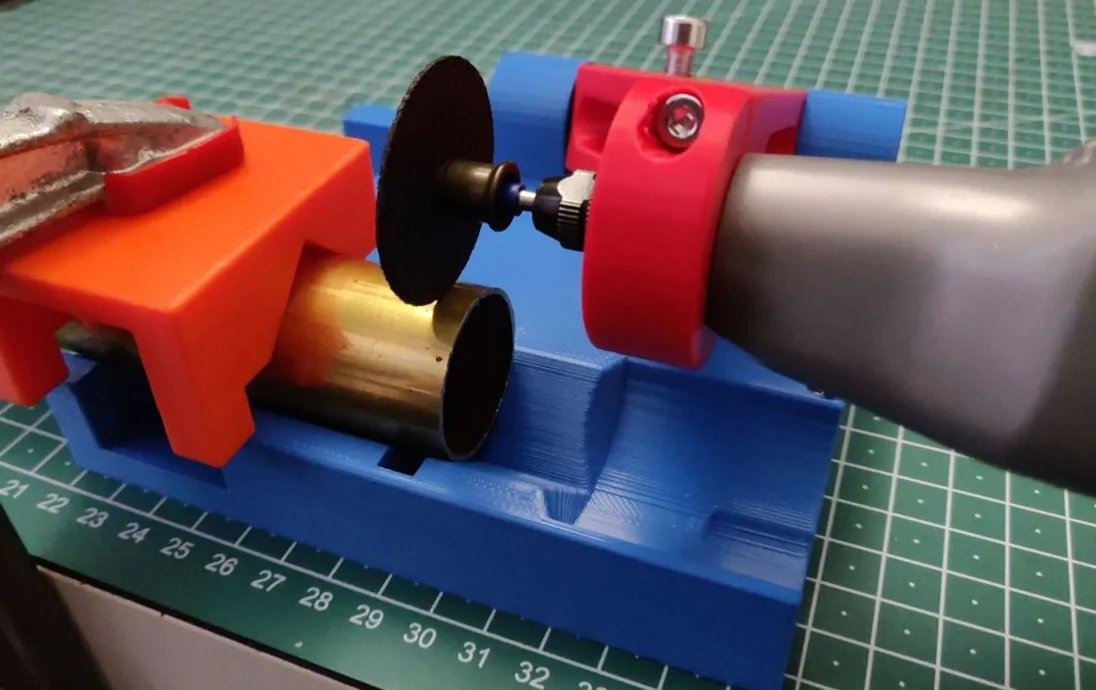

Иногда практично использовать ProXXon IBS/E для резки тонких труб или стержней. И было бы неплохо, если бы это могло происходить еще и под углом 90°.
Поэтому я сделал ремикс классного инструмента, опубликованного GreaseMonkey88, для резки стержней или трубок малого диаметра с помощью моего ProXXon.
К сожалению, держатель от ClaudioBitschnau, вероятно, подходит только к устройствам Micromot от ProXXon с меньшим диаметром шейки (<20 мм). Поэтому я перепроектировал деталь с нуля с небольшими улучшениями, а также установил отличные удлинители от Mettauk, потому что считаю, что они имеют смысл: два отверстия для крепления верстака для крепления основания этой направляющей к верстаку или другой твердой поверхности.

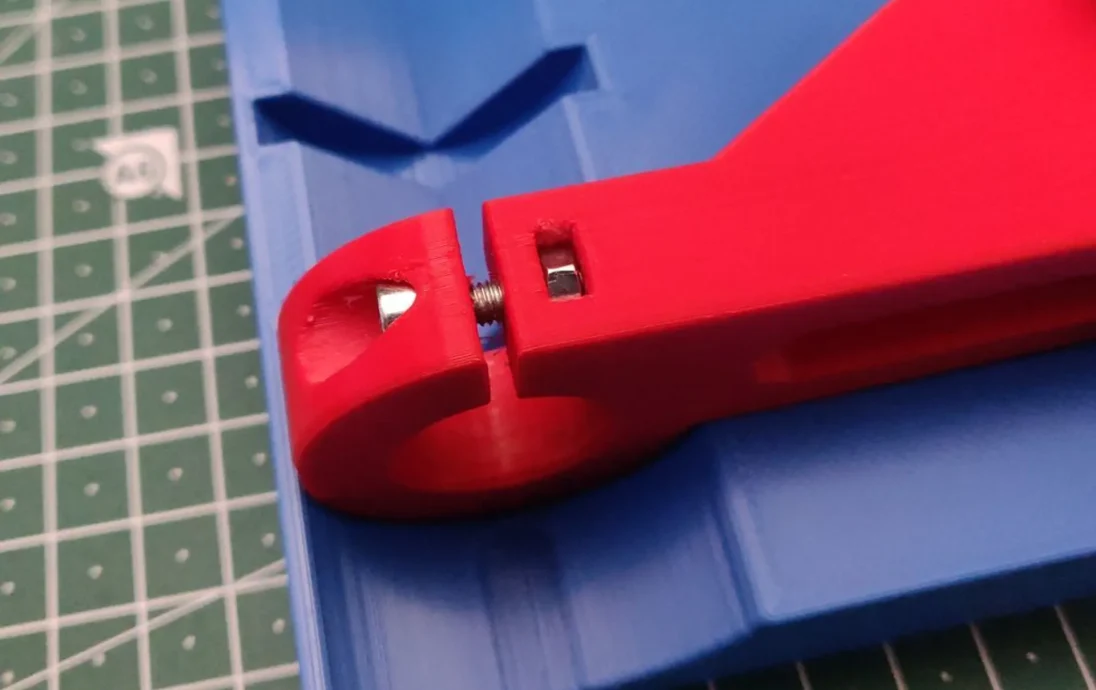

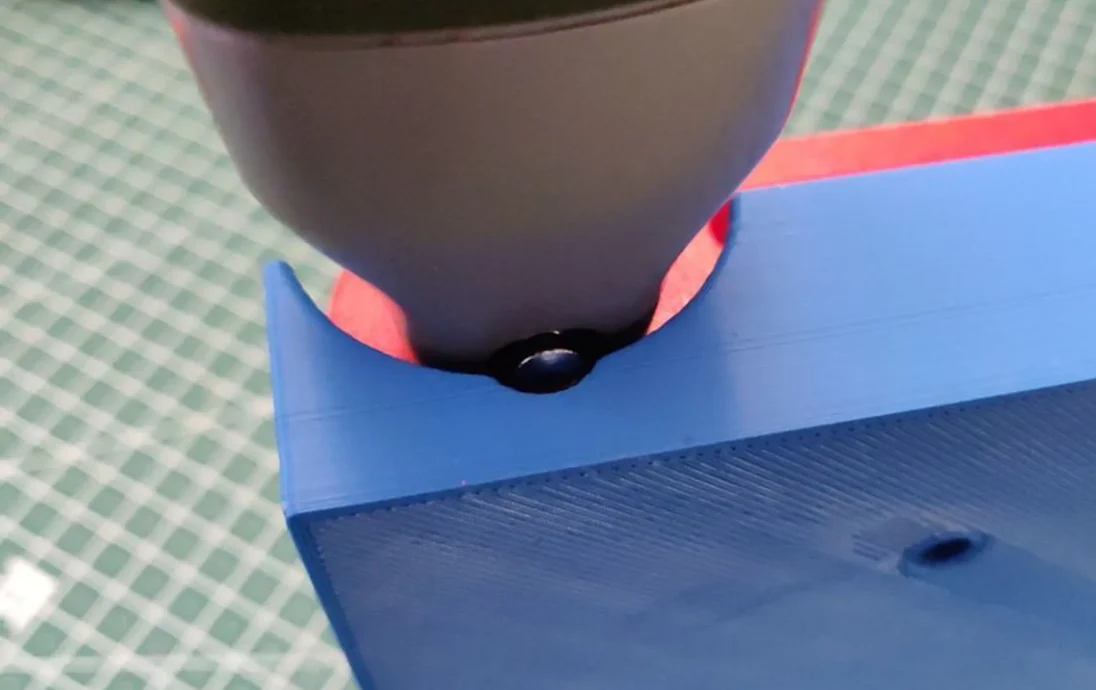

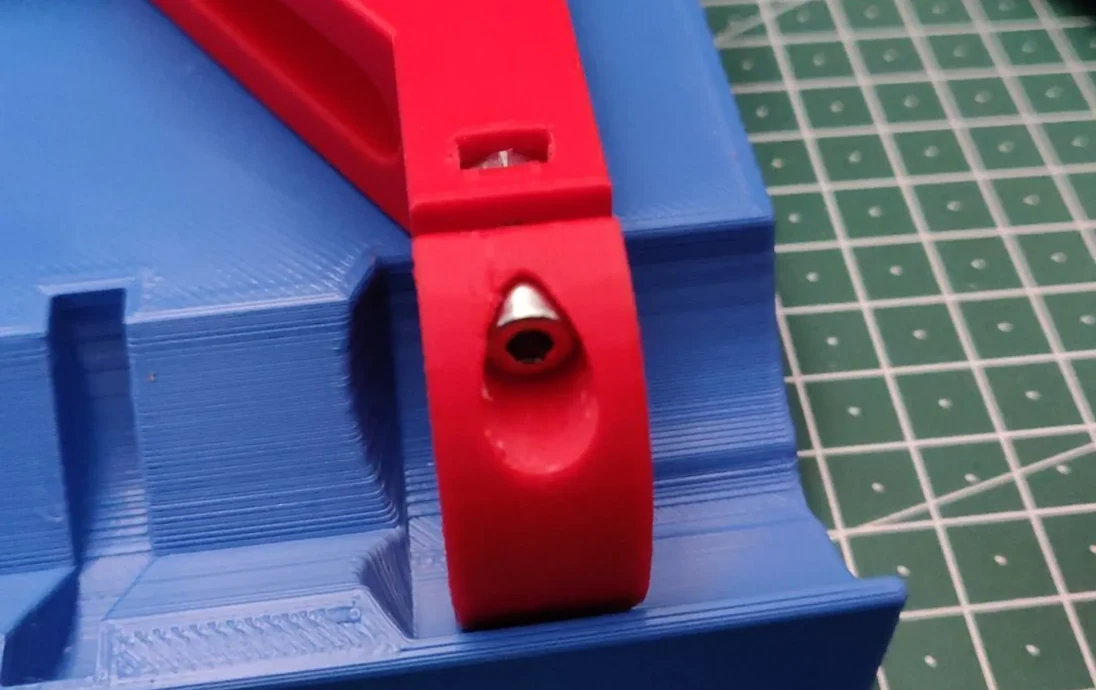

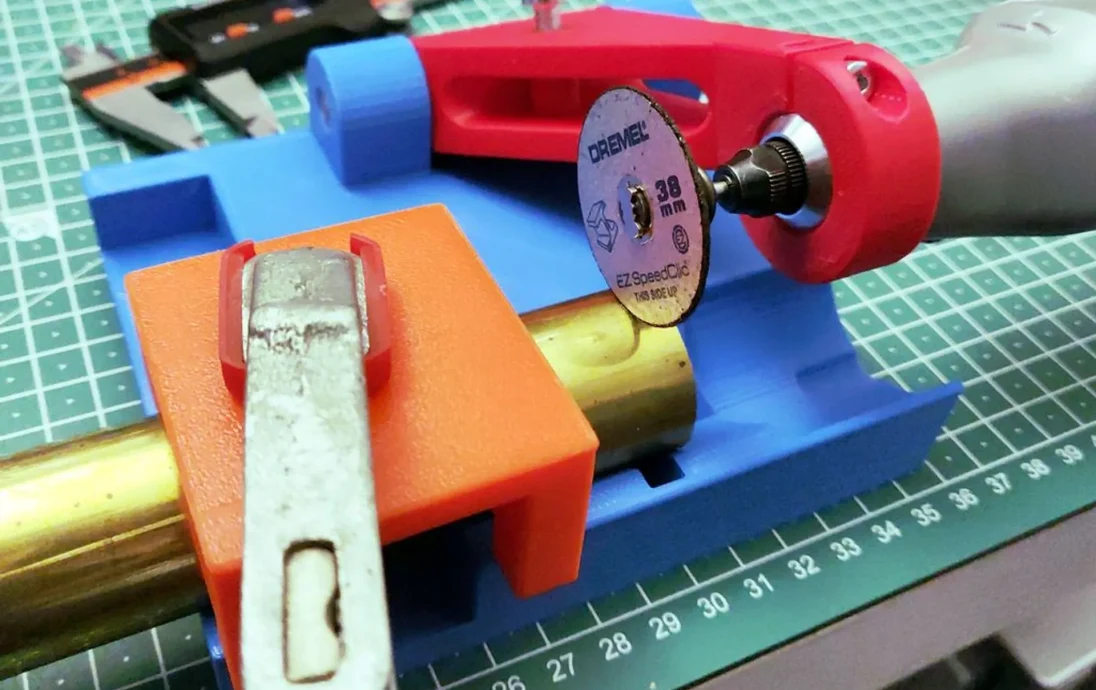

Больший диаметр ProXXon IBS/E потребовал изменения других размеров. Поэтому можно использовать отрезные диски диаметром до 38 мм. Например, вы также можете ограбить отрезные ди��ки Dremel Speed с кликом. Зажим IBS/E рассчитан на максимальную прочность на скручивание, поэтому он осуществляется только через шлицевое отверстие, которое зажимается цилиндрическим винтом M4 x25 и гайкой M4. (Пожалуйста, затяните с чувством, он все еще пластиковый ;-)

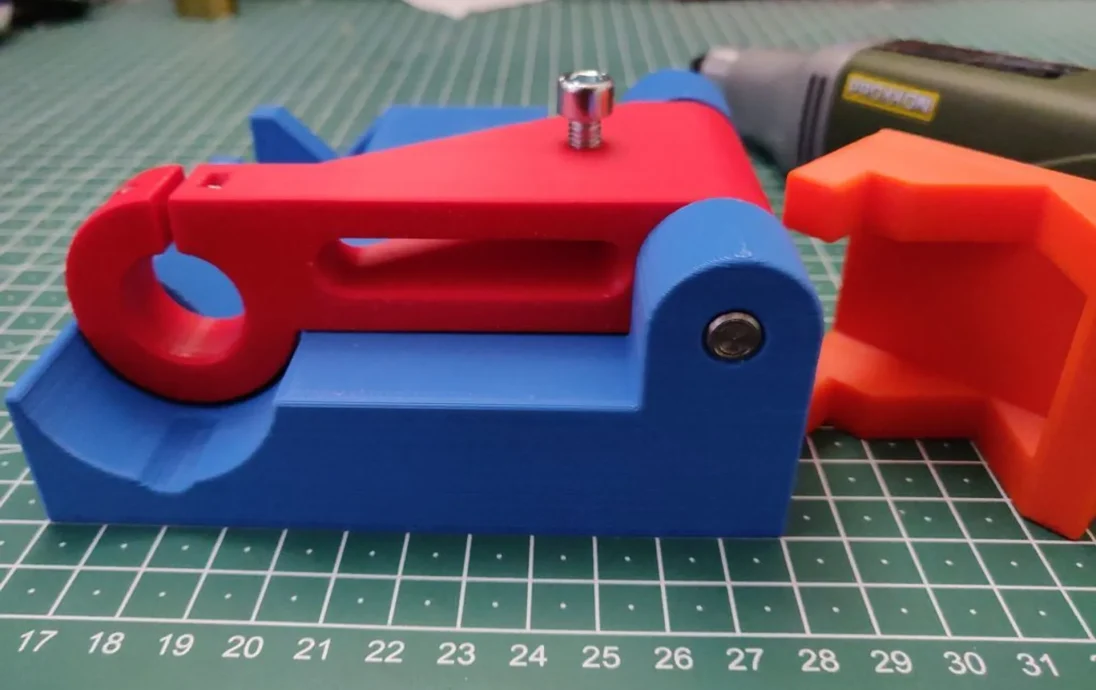

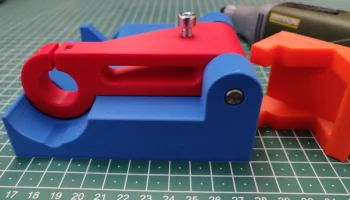

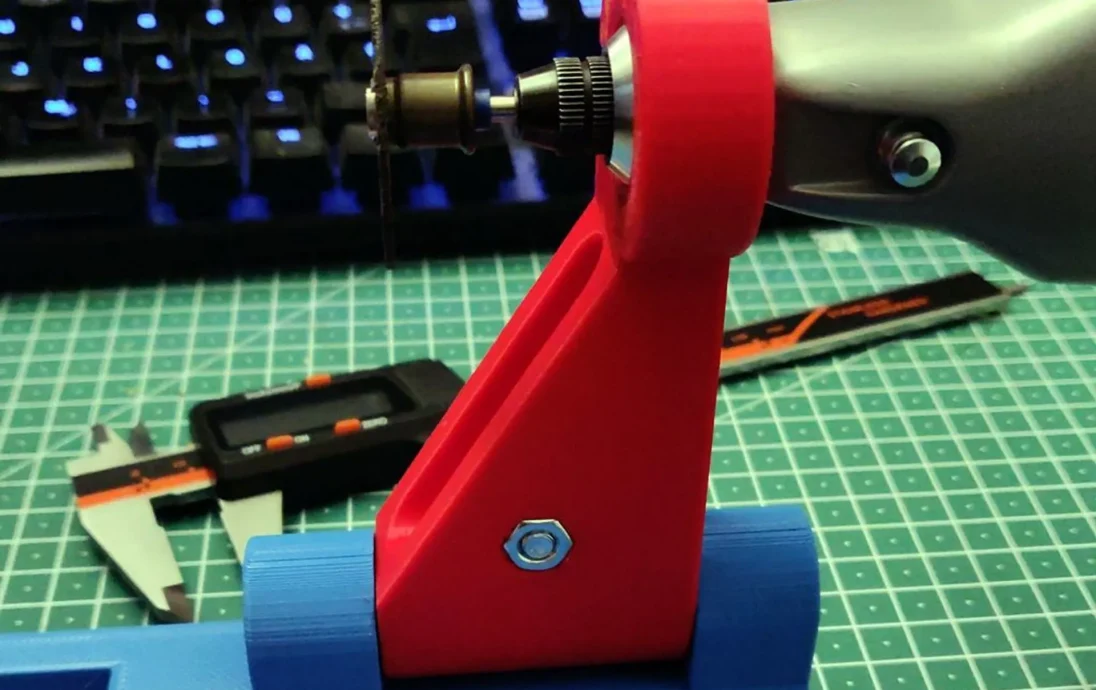

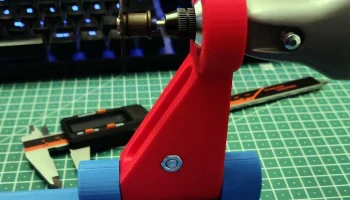

Регулировка высоты с помощью легкого поворота шестигранного болта или гайки М6, если используется болт с головкой и т. д. Просто приклейте гайку М6 к болту и поверните большим пальцем (после вставки через направляющую).
Для соединения двух частей вам понадобится небольшая трубка или стержень диаметром 8 мм. Для идеальной посадки вам придется просверлить отверстие для вала сверлом 8 мм, но лучше сверлом 7,5 мм, а затем разверткой 8 мм. Направляющую часть, возможно, потребуется немного отшлифовать, чтобы она поместилась в основу, я хотел, чтобы она хорошо прилегала к основанию с небольшим люфтом, как образец для подражания.
Вам также понадобится винт с цилиндрической головкой M6x30 мм и гайка M6 для регулировки высоты, а также винт с цилиндрической головкой M4x12 мм и гайка M4 для крепления инструмента ProXXon.

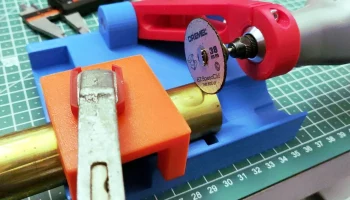

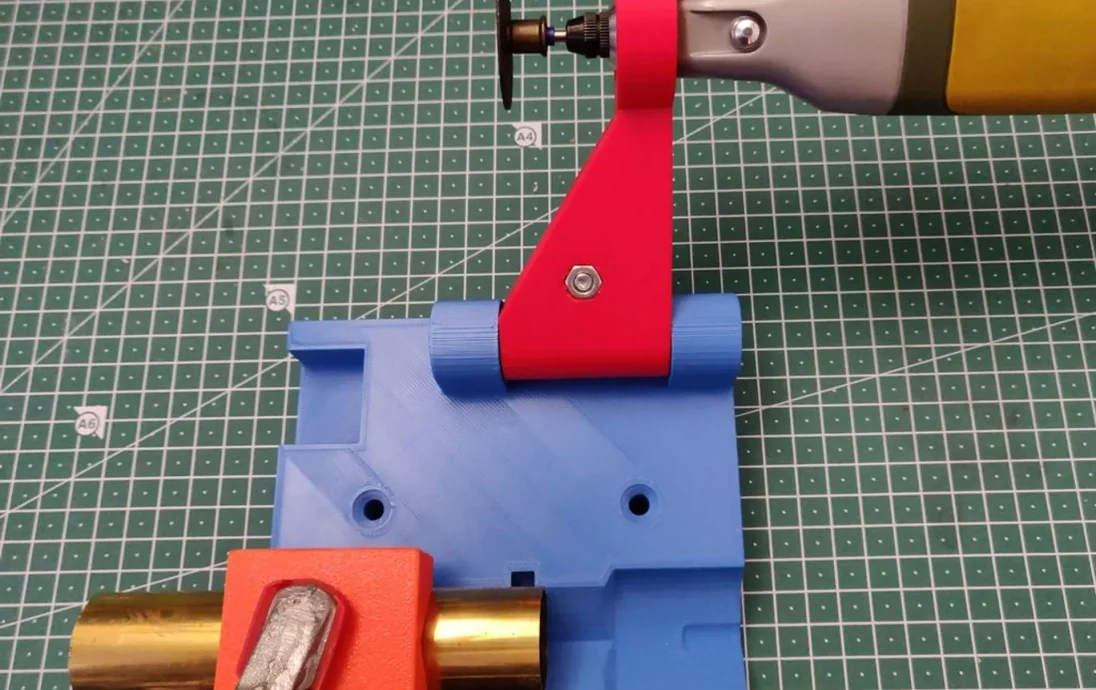

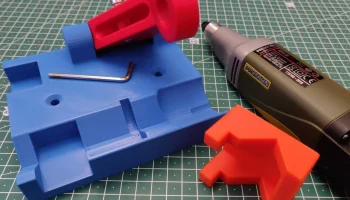

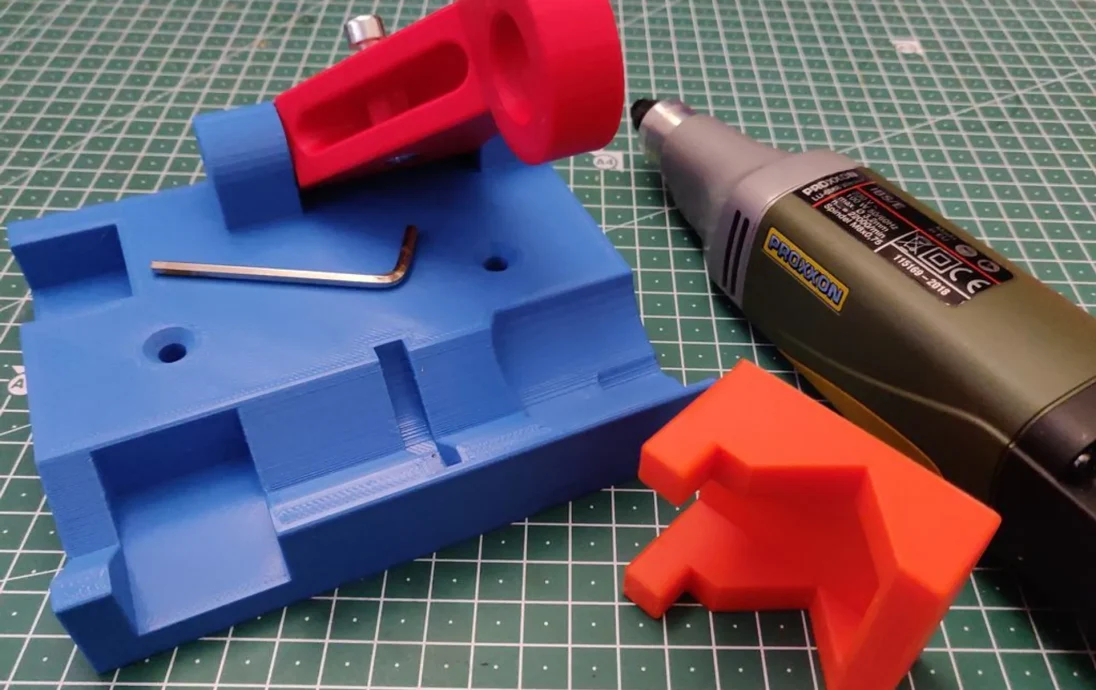

Я также добавил модифицированный опорный блок для поддержки свободного конца трубки/стержня, который нужно отрезать.
Изменения:

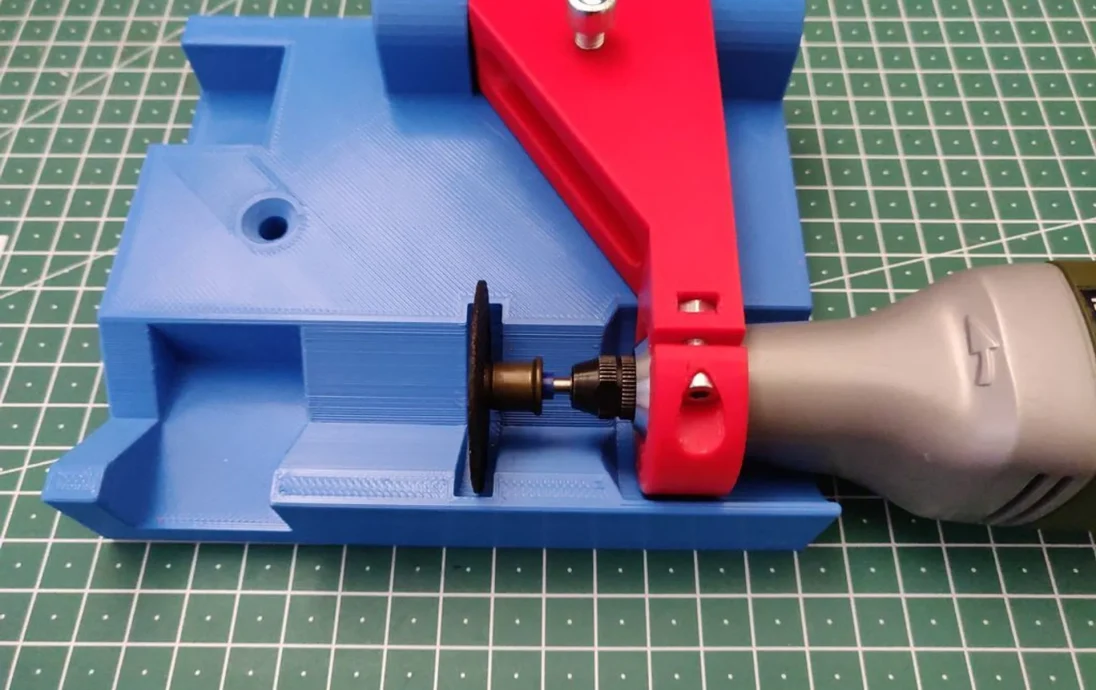

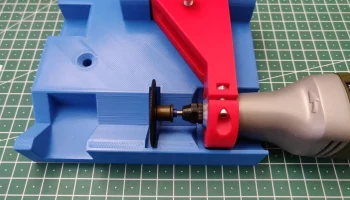

14.01.2020: Добавлена вставка для отрезных дисков малого диаметра и/или меньшего размера (алмазные). Будьте осторожны при пилении: остальное висит в воздухе и может бесконтрольно оторваться!
15.01.2020: Поменял вставку для инструмента, теперь ее легче снять с опорной плиты, просто подняв за выступающую часть. Резка по размеру теперь также возможна с помощью (алмазных) отрезных дисков минимальным диаметром 20 мм. Распечатайте эту часть, как показано на последнем рисунке.
Некоторые ссылки представляют собой предложения по частям для копирования этой вещи и партнерства.
Если вы что-то покупаете, я получаю небольшую комиссию. Цена, которую вы платите, та же самая. Большое спасибо.
