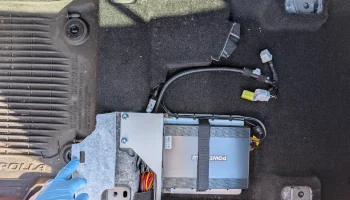

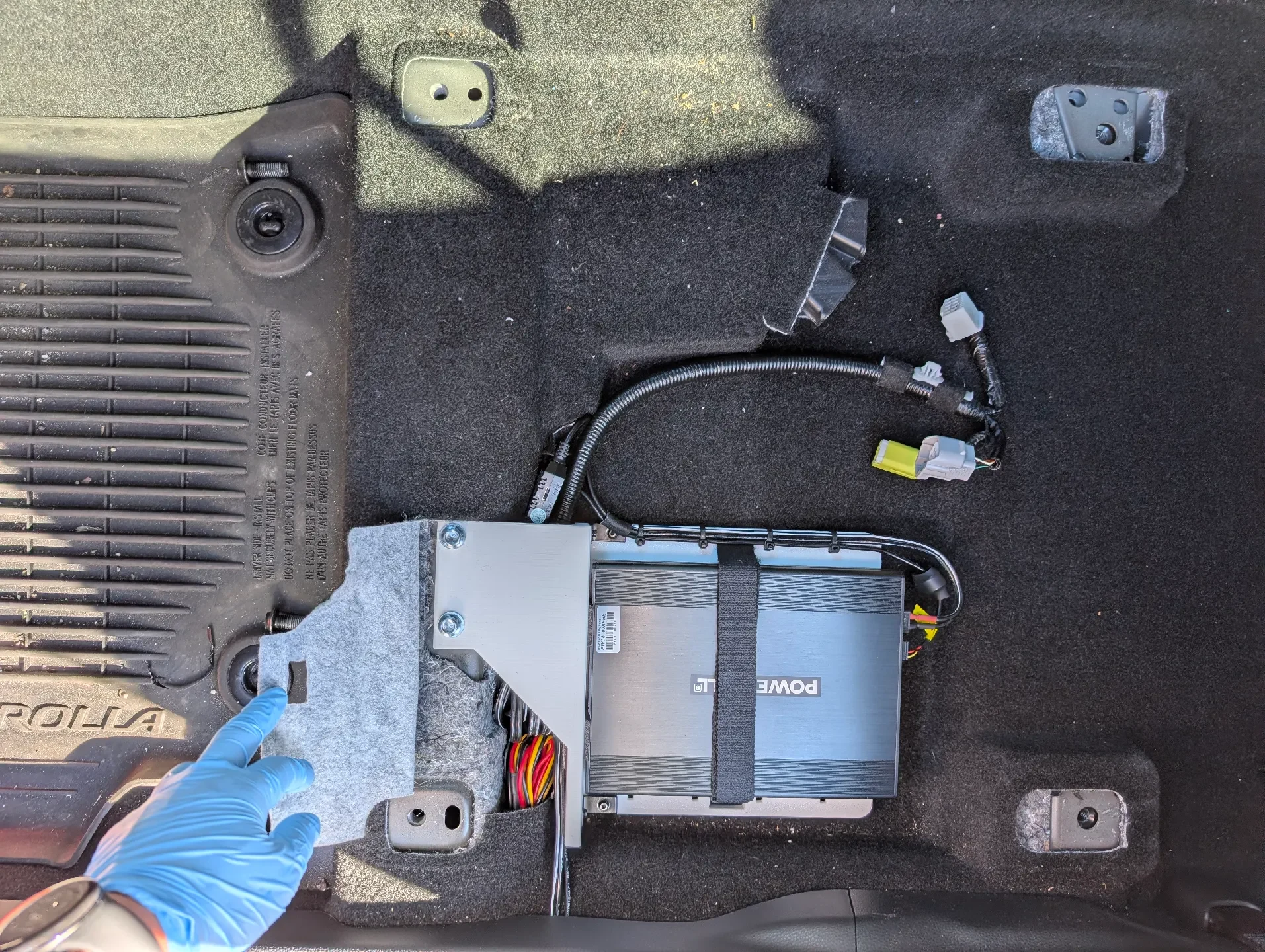

Монтажный кронштейн, состоящий из двух частей, для крепления внешнего аккумулятора видеорегистратора под сиденьем водителя Corolla E210/2019+. Идеально для тех, у кого нет пакета JBL Premium Audio.

Только использование липучки для крепления аккумулятора видеорегистратора к ковру автомобиля может привести к отрыву липучки от ковра. Чтобы избежать этого, это крепление прикрепит его к штатным отверстиям для болтов на поперечине сиденья водителя, которые предназначены для усилителя JBL.

Поскольку это конструкция, состоящая из двух частей, вы можете использовать опорную пластину и спроектировать свой собственный кронштейн для разных автомобилей. Для Corolla используйте модель высотой 2 фута, поскольку на месте левой стороны опорной плиты имеется приподнятая поверхность. Для других транспортных средств можно использовать 4-футовую модель.

Необходимые детали

4 * M3 x 8 мм Винт с головкой под торцевой ключ

4 * M3 x 7 мм L x 5 мм наружный диаметр (или M3 x 7,5 мм L x 5 мм наружный диаметр) резьбовые вставки

2 * 1 дюйм. Угловая распорка

https://www.homedepot.com/p/Everbilt-4-Pack-1-in-Black-Corner-Brace-12674/315016287

2 * Фланцевый болт M6-1,0x20 мм

https://www.homedepot.com/p/Everbilt-M6-1-0x20mm-Zinc-Hex-Head-External-Hex-Drive-Flange-Bolt-2-Pieces-862218/323371091

2 * Плоская шайба M6

https://www.homedepot.com/p/Everbilt-M6-Zinc-Plated-Metric-Flat-Washer-5-Piece-Bag-802448/204604799?g_store=6680&source=shoppingads&locale=en-US&fp=ggl

1 * Ремешок на липучке размером 1 х 30 дюймов

https://www.homedepot.com/p/VELCRO-30-in-Cinch-Strap-VEL-30840-USA/324636610

1 * 3 м, 1 дюйм x 4 фута, черные застежки Extreme (двойной замок)

https://www.homedepot.com/p/Scotch-1-in-x-4-ft-Black-Extreme-Fasteners-2-Rolls-RF6741/205520125

Застежки-молнии

Пенопласт или изоляционная лента

Распечатать инструкции

Расположите опорную пластину так, чтобы плоская верхняя часть была обращена к печатной пластине.

Расположите кронштейн так, чтобы стороны шириной 10 мм были обращены к печатной пластине.

Сборка

Примечание. Вы можете завершить установку, не снимая сиденье, но, чтобы освободить место, я бы рекомендовал сделать это. Просто отсоедините отрицательную клемму аккумулятора 12 В или снимите предохранитель постоянного тока на 30 А, чтобы избежать потенциального срабатывания подушек безопасности.

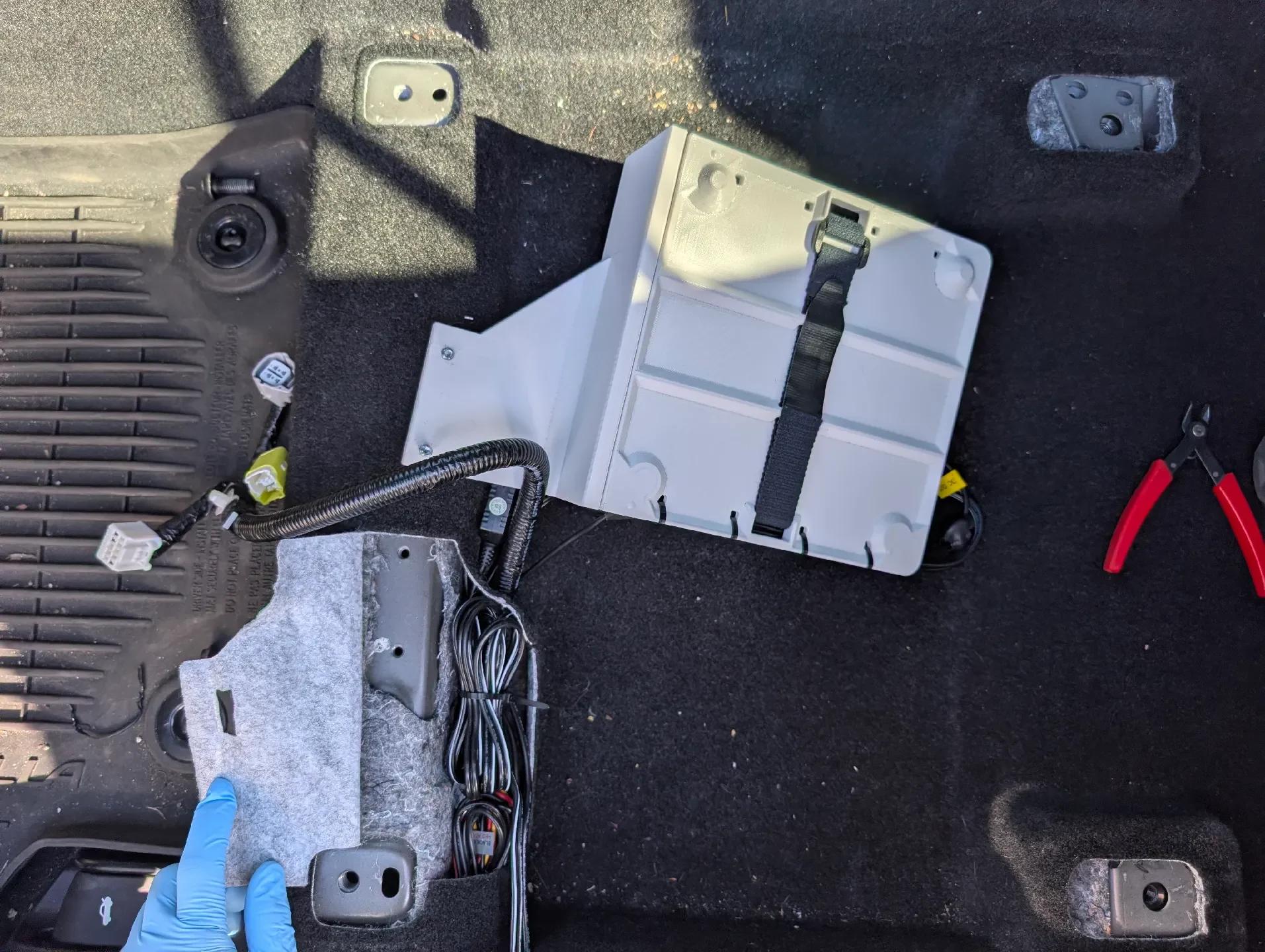

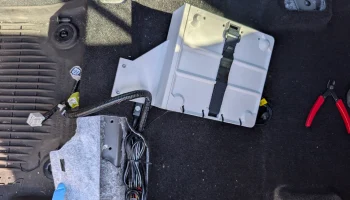

Вставьте 2 резьбовые вставки в отверстия диаметром 4,5 мм на опорной пластине.

Вставьте 2 резьбовые вставки в отверстия диаметром 4,5 мм на кронштейне.

Нанесите 3M Dual Lock на внешнюю батарею и верхнюю поверхность базовой пластины.

Вставьте винт М3, шайбу и отверстие угловой скобы в каждую резьбовую вставку.

Наклейте изоляционную ленту на сторону кронштейна, соединяющегося с опорной пластиной, чтобы предотвратить удар батареи о кронштейн.

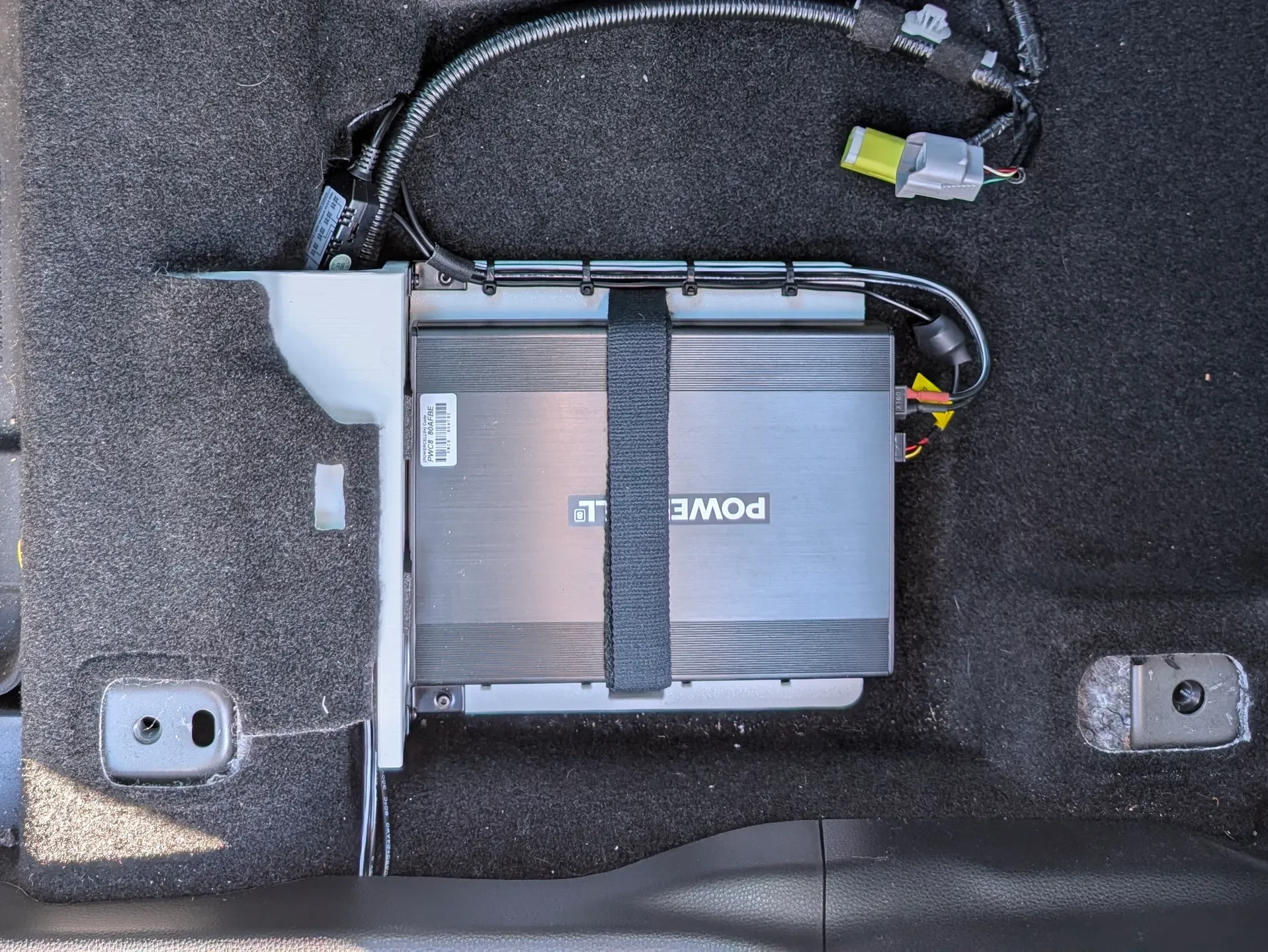

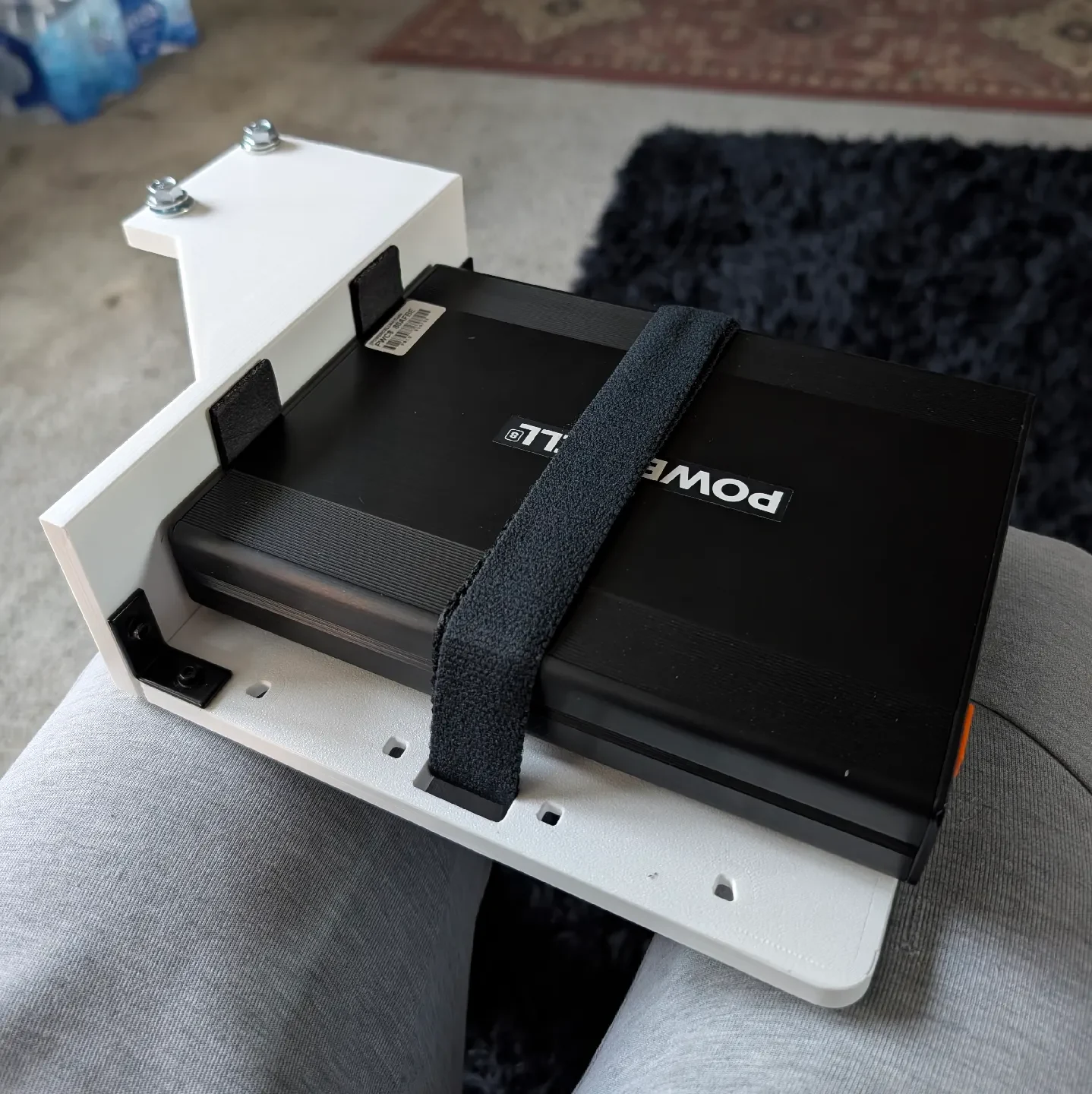

Прикрепите аккумулятор к опорной пластине, прикрепив ленту 3M Dual Lock.

Вставьте болт М6-1,0х20 мм и шайбу М6 в кронштейн.

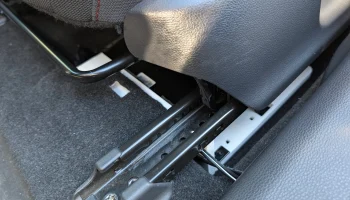

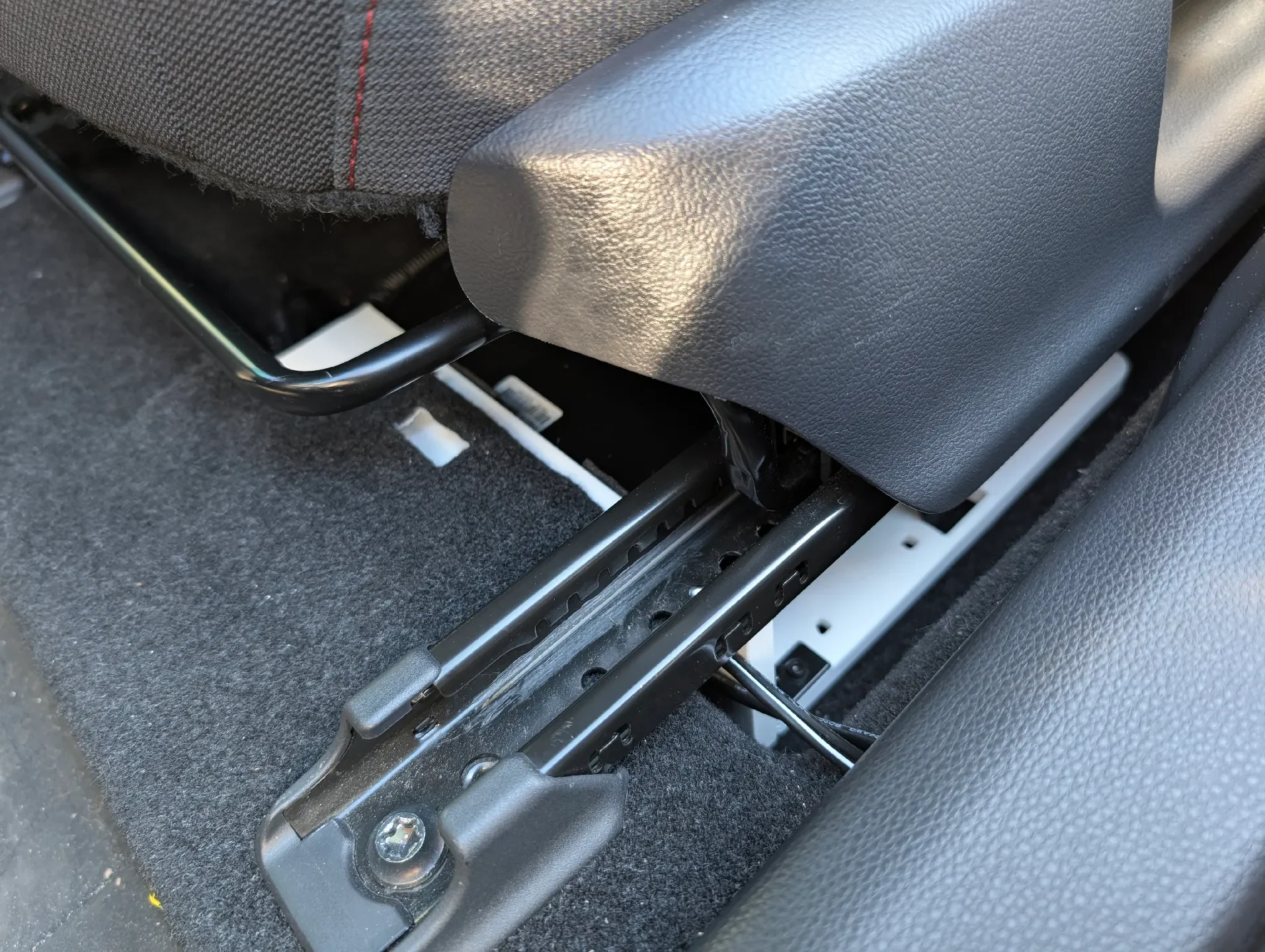

Закрепите болты М6 на поперечине автомобиля.

Материал: АСА/АБС/ПЭТГ

Разрешение: 0,2-0,28 мм

Стены: 6-8

Заполнение 40%
