Трехходовая распределительная коробка Snap-In Wago 221

Описание модели

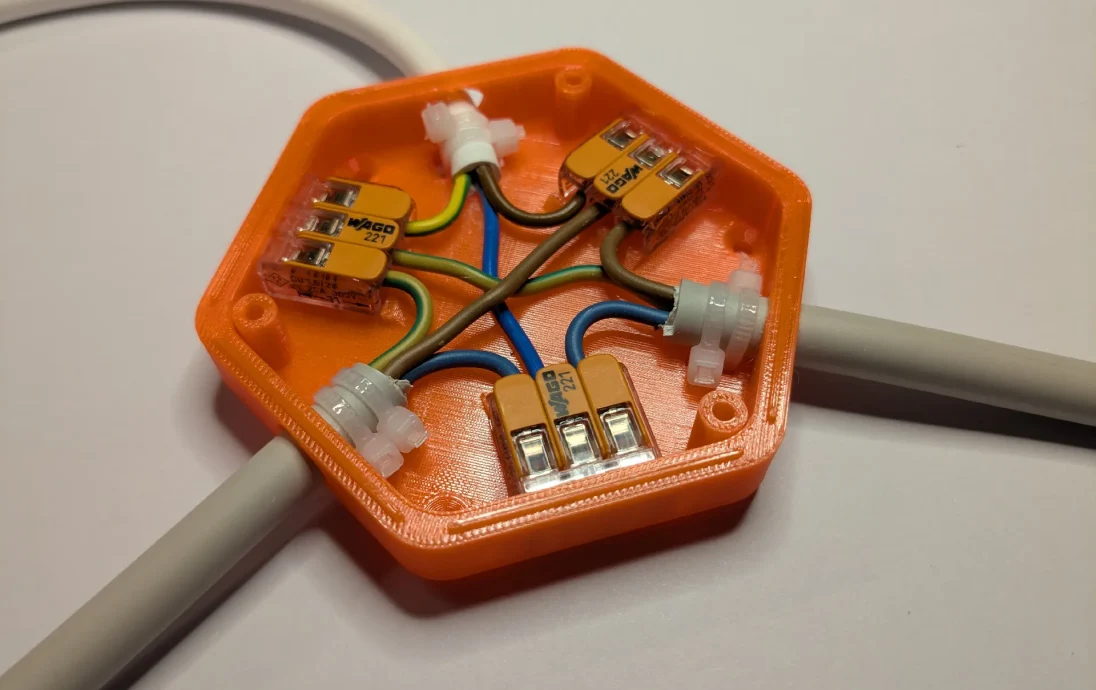

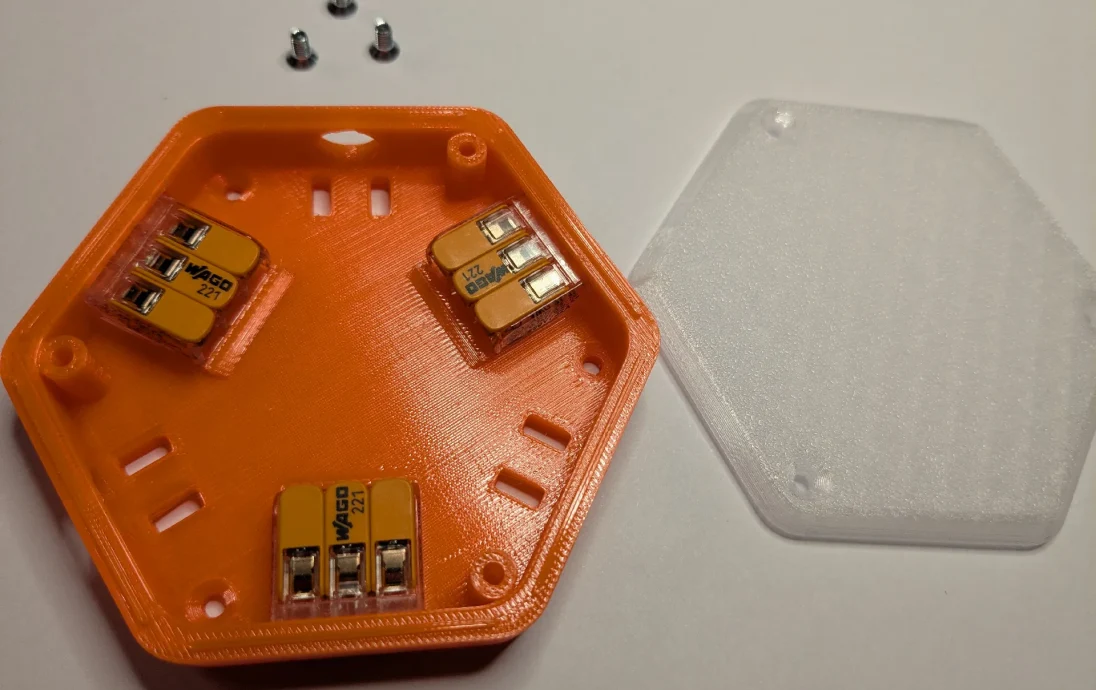

Плоская трехходовая распределительная коробка для зажимов проводов серии Wago 221. Эта модель во многом вдохновлена ​​дизайном, которым поделился https://www.printables.com/@geroulas. Эта версия обеспечивает более жесткую фиксацию зажимов Wago за счет совместимого механизма защелкивания и шестиугольной формы. В противном случае я попытался воспроизвести все функции предыдущей модели.

ASMR-демонстрация вполне удовлетворительного действия оснастки: https://makertube.net/w/pyuTUNYmwNfWAaDh9wJ6Vp :)

Печать

Серия Wago 221 рассчитана на температуру окружающей среды до 85°C, поэтому следует использовать огнестойкую нить (UL 94 V0), которая также соответствует температурному классу зажима. PTEG или лучше ABS — хороший выбор. Не используйте варианты CF, поскольку углерод электропроводен.

Крышку нужно распечатать в перевернутом виде. Никаких поддерживающих структур не требуется.

Ремикс

используйте либо прикрепленные STL, либо OnShape Проект: https://cad.onshape.com/documents/f975c60949c2366f473a068e/w/5ac4209302856 b510c29a303/e/968612dffb756501b0102f0b?renderMode=0&uiState=694f146626f810cdc93e246e

Отказ от ответственности

Я публикую это исключительно в информационных целях и не одобряю использование этой модели в домашних электроустановках, работающих от сети. Используйте на свой страх и риск.
