Кабельный ввод #4

📁 3D модель для печати качественного кабельного ввода
📐 STL
🪵 PETG
❤️ Ставь лайк, если понравилось!

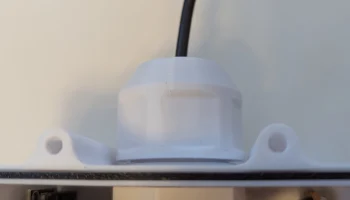

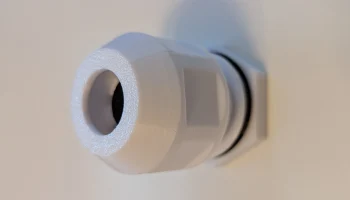

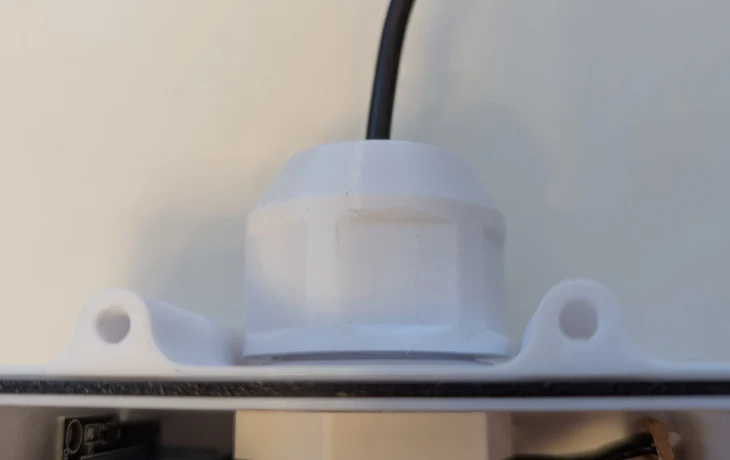

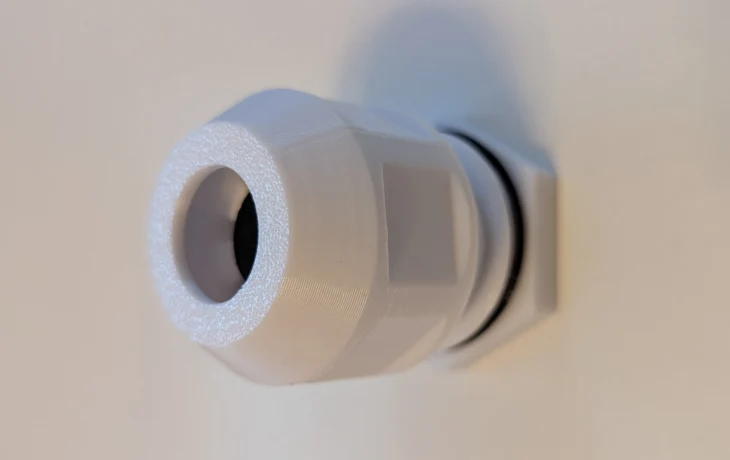

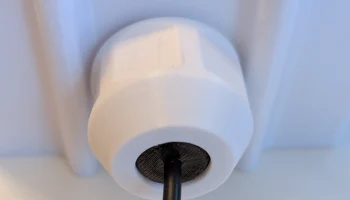

Модель для 3D печати — кабельный ввод, для прокладки кабелей через корпуса.

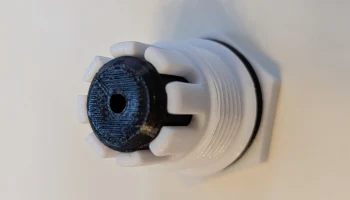

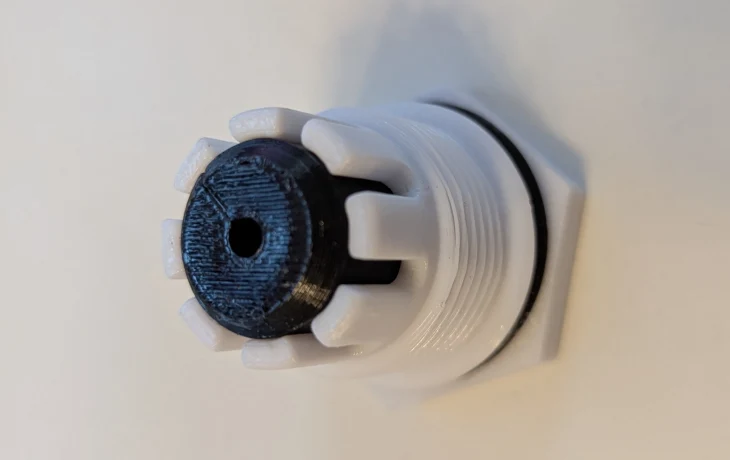

В конструкции используется сжимающаяся втулка из TPU для захвата кабеля и прокладка из TPU для уплотнения панели, обеспечивающая защиту от брызг и разгрузку от натяжения.

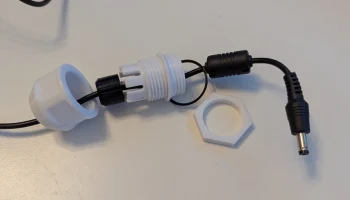

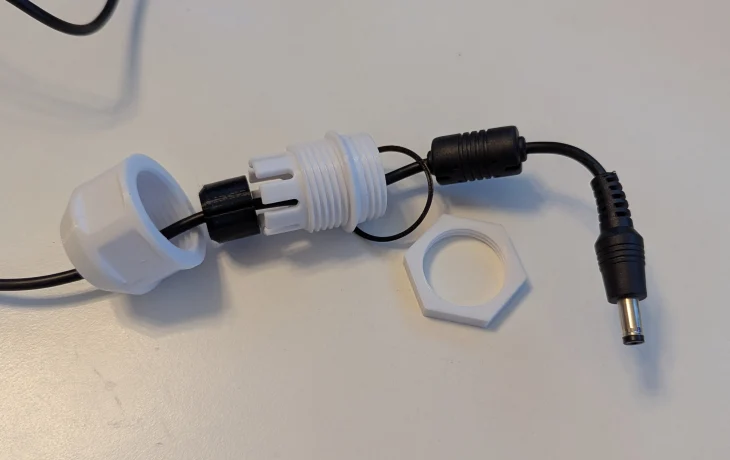

🧩 Детали

 Внутренний винт / корпус — PETG
 Крышка — PETG
 Торцевой винт / гайка панели — PETG
 Прокладка TPU — TPU
 Рукав TPU для кабеля — TPU

🖨️ Параметры печати

  Материал:
    PETG для деталей 1-3 (PLA не рекомендуется — слишком хрупкий для резьбы и сжатия).
    TPU для деталей 4-5.
    Высота слоя: 0,20 мм
 Сопло: 0,4 мм
 Стенки: 3
 Наполнение: 15 % (как PETG, так и TPU)
 Поддержки: ❌ Не нужны
 Ориентация: Для достижения наилучших результатов печатайте вертикально на плоских поверхностях (нити расположены вертикально).

⚙️ Персонализация

    Модель TPU Cable Sleeve можно масштабировать в слайсере, в соответствии с диаметром вашего кабеля.
        Настройте размер цилиндра только по X/Y (Z оставьте неизменным).
        Я использовал точное измерение диаметра моего кабеля, но если он не прилегает достаточно плотно для вас, тогда ориентируйтесь на внутренний диаметр немного меньше вашего кабеля (≈ 5-10 %), чтобы обеспечить плотное уплотнение.

🔩 Сборка

    Наденьте колпачок, а затем TPU-футляр на кабель.

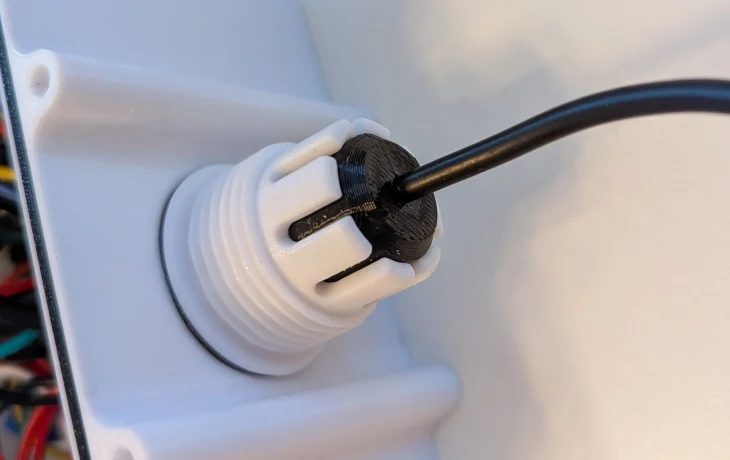

    Вставьте корпус через панель так, чтобы TPU-прокладка находилась со стороны панели.
    Затяните гайку панели с другой стороны.

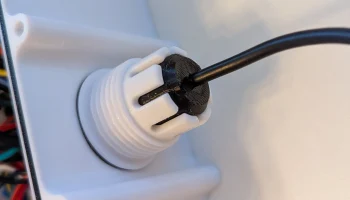

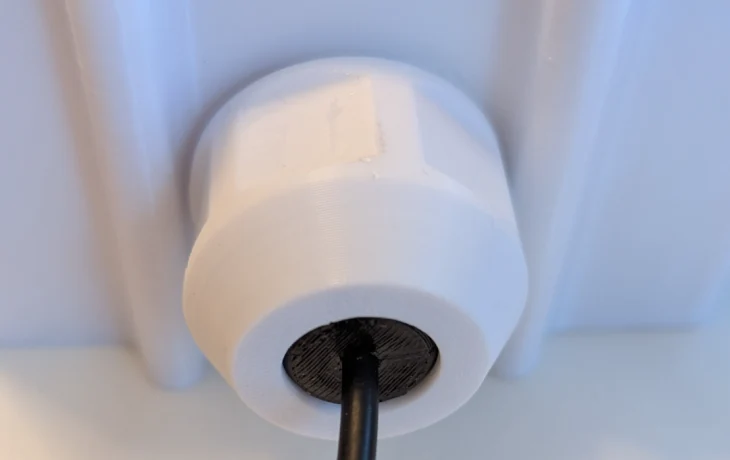

    Вставьте TPU-футляр в корпус и закрутите колпачок, чтобы сжать его.

✅ Примечания и советы

    Затягивайте гайки вручную — избегайте чрезмерного затягивания резьбы.
    Предназначен для защиты от брызг и разгрузки от натяжения, не сертифицирован для водонепроницаемости!
