Модульная распред. коробка для клемм Wago

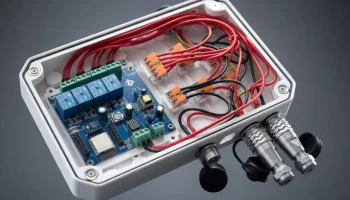

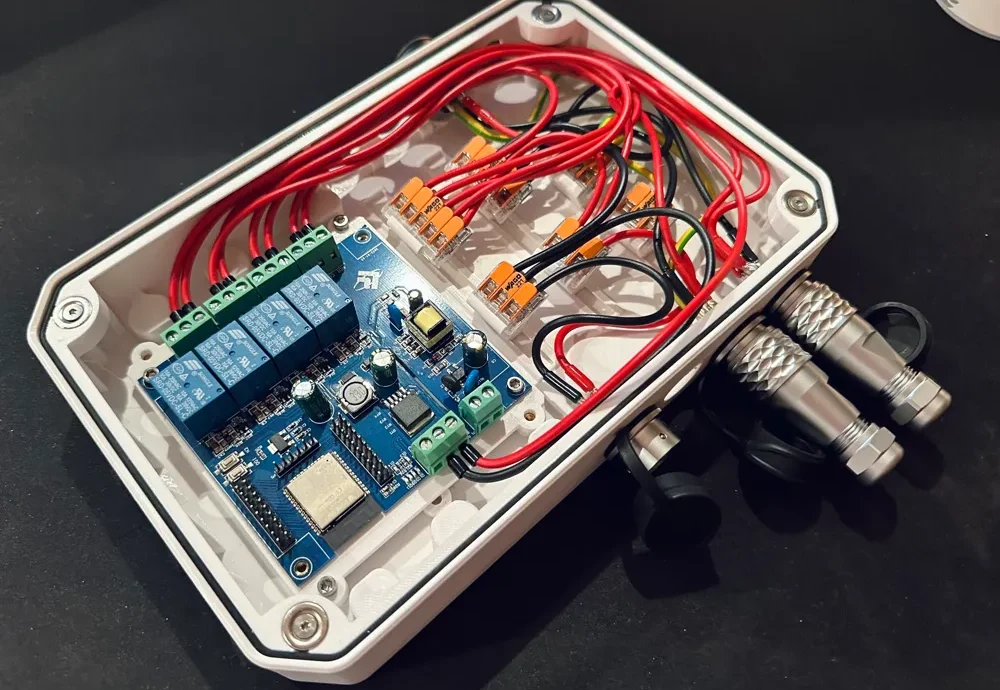

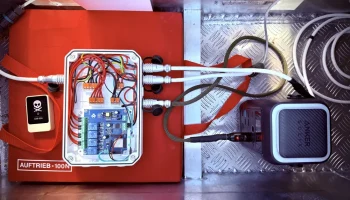

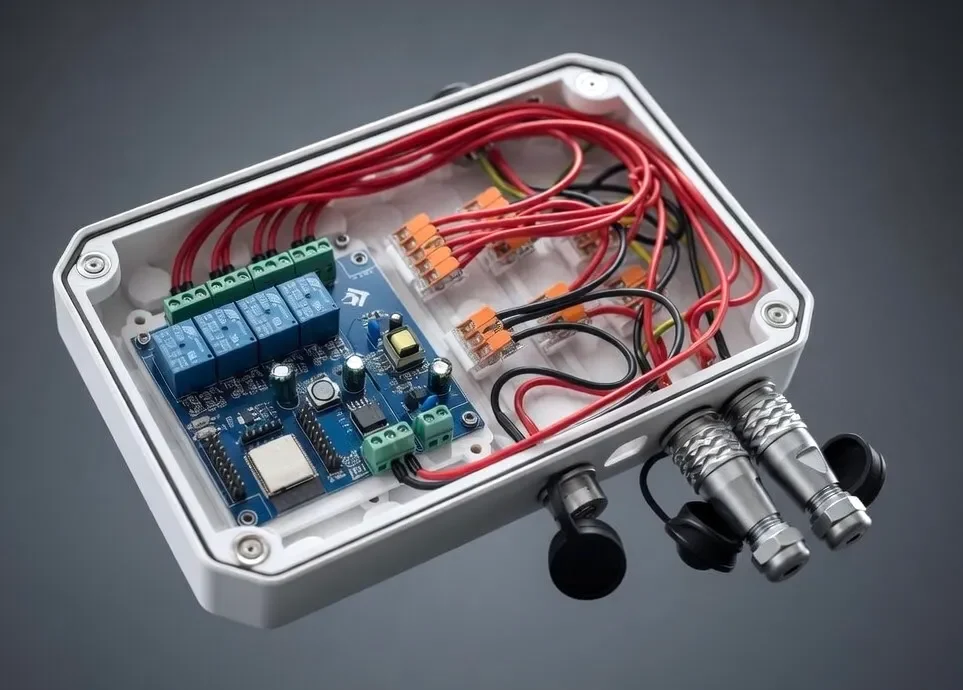

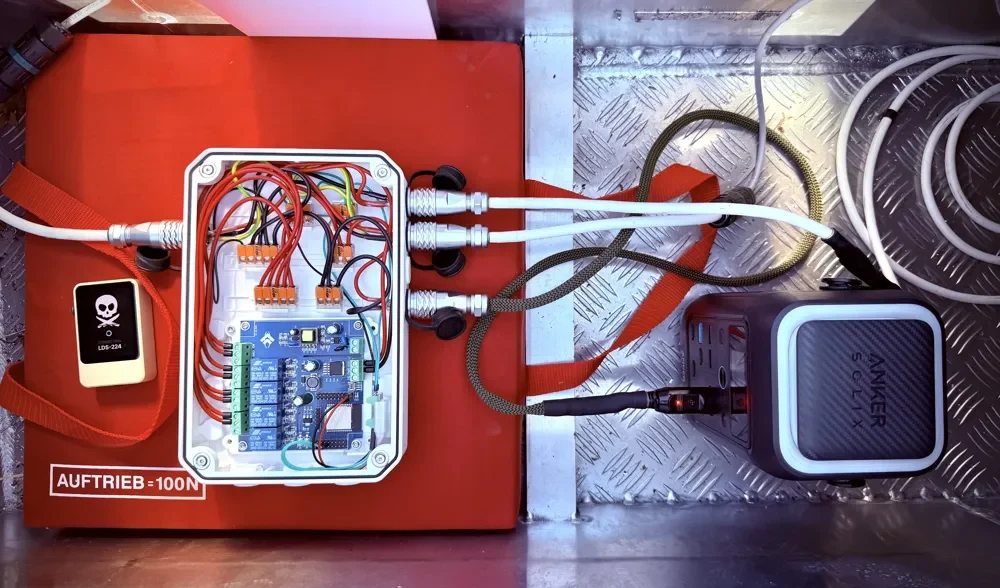

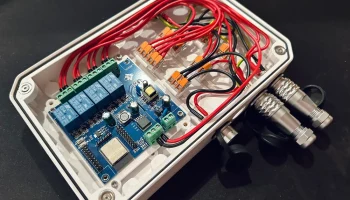

Для установки на лодке я изготовил специальный электрический блок, чтобы собрать в одном месте всю проводку, реле, интеллектуальные светодиодные контроллеры, а также выключатели.

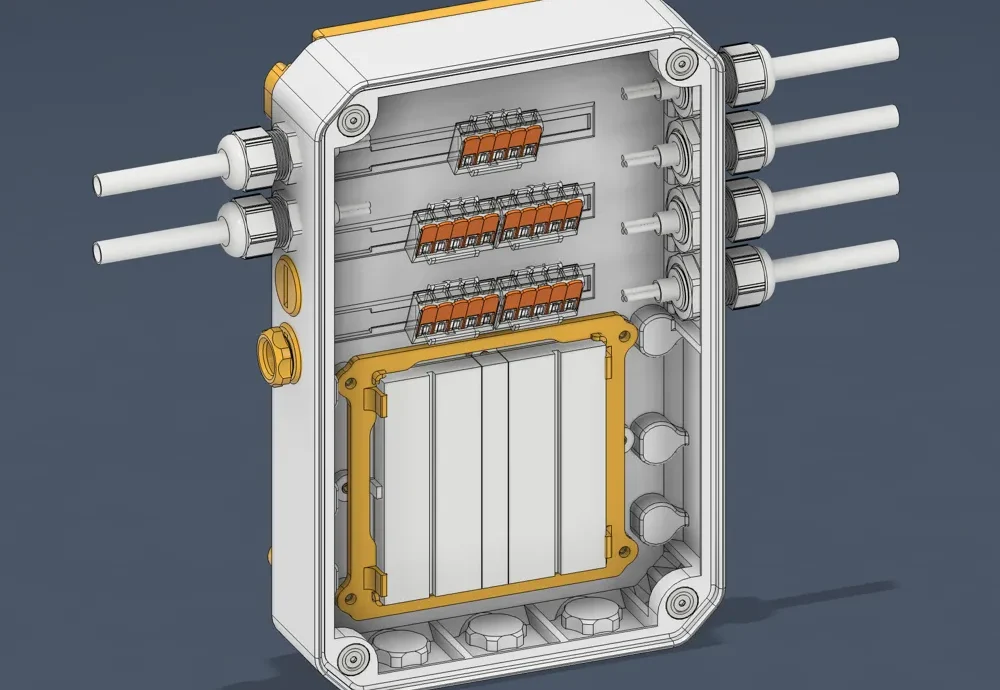

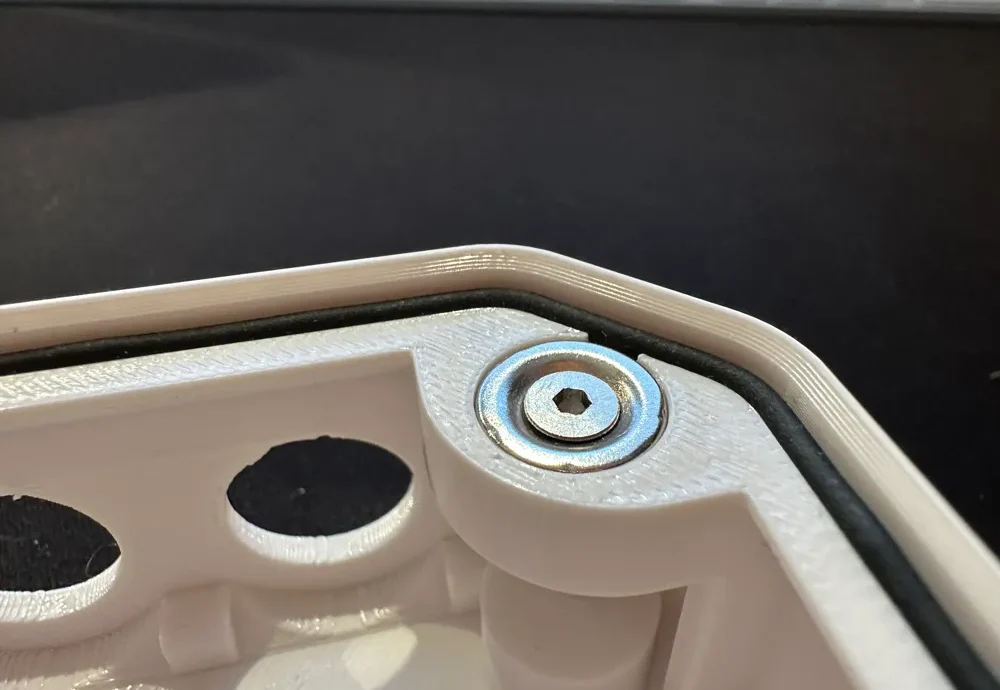

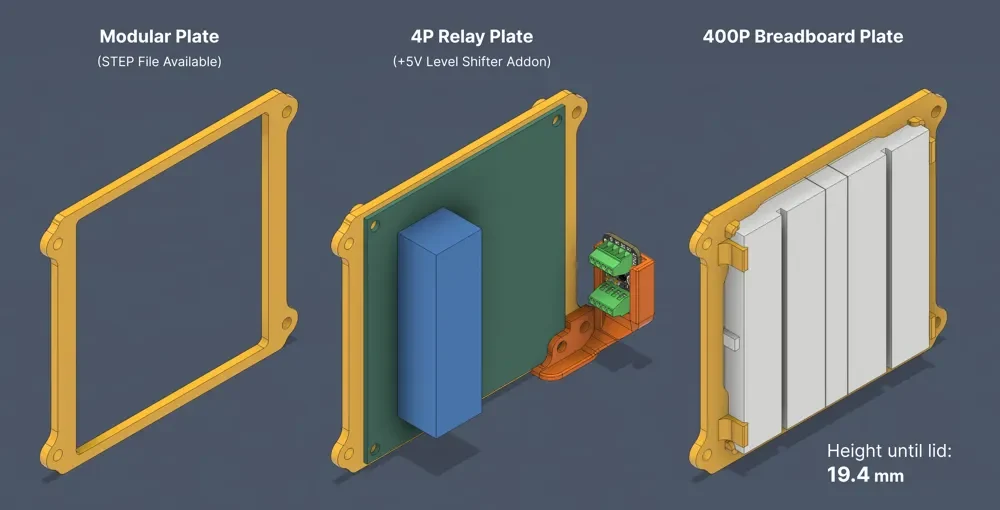

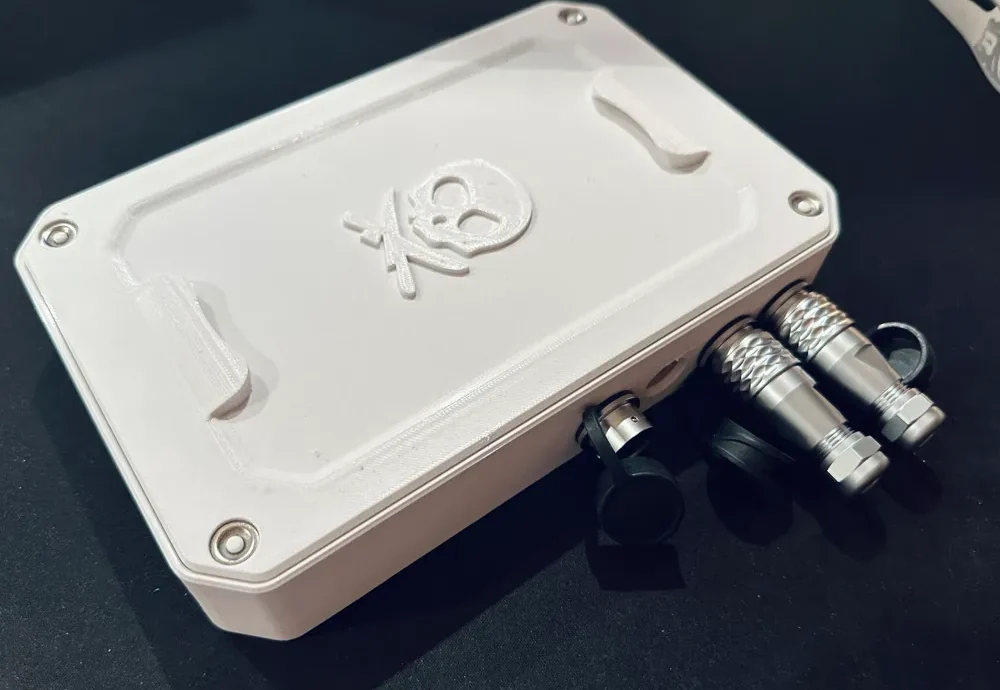

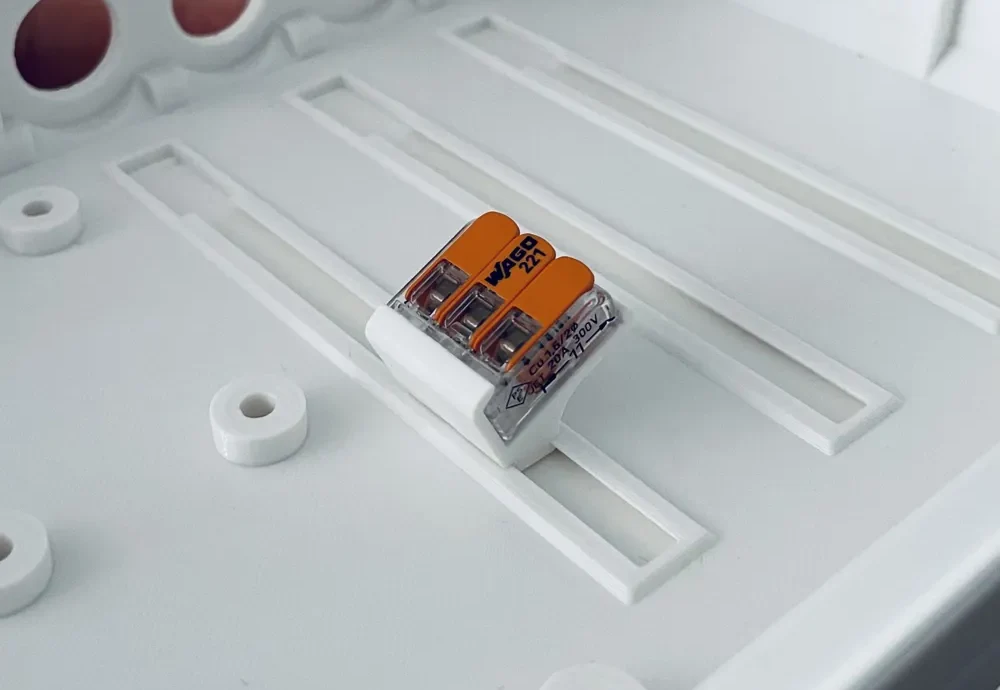

Блок имеет магнитную крышку и специальную рейковую систему Wago, позволяющую устанавливать различные конфигурации (3 или 5 модулей серии 221) под небольшим углом для экономии места. Он также оснащён дополнительной нижней модульной частью с гайками M3 для крепления специального оборудования, такого как контроллеры, реле и т. д.

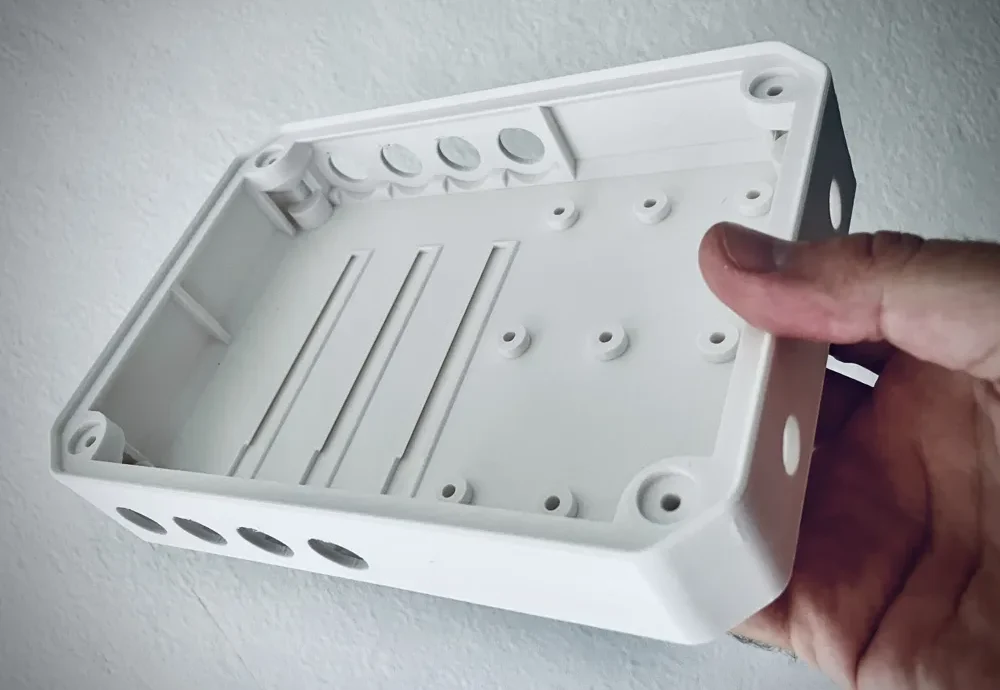

С каждой стороны (слева/справа) имеются 4 монтажных отверстия M16 со специальными заглушками для герметизации. На дне расположены 3 монтажных отверстия M12.

Сзади имеются 4 резьбовых отверстия M5 для крепления.

Печатные детали:

    1x Основание коробки
    1x Крышка коробки
    2x Ручка крышки коробки
    8x Заглушки M16 (винтовые и гайковые) — опционально
    3x Заглушки M12 (винтовые и гайковые) — опционально
    6x Держатель зажима Wago

Детали, приобретаемые отдельно:

    13x вплавляемых гаек M3
    4x вплавляемых гаек M2
    4x вплавляемых гаек M5
    4x шестигранных винтов M5x10
    4x винтов с плоской головкой M3x6
    4x шестигранных винтов M2x6
    8x магнитов 12x2,5

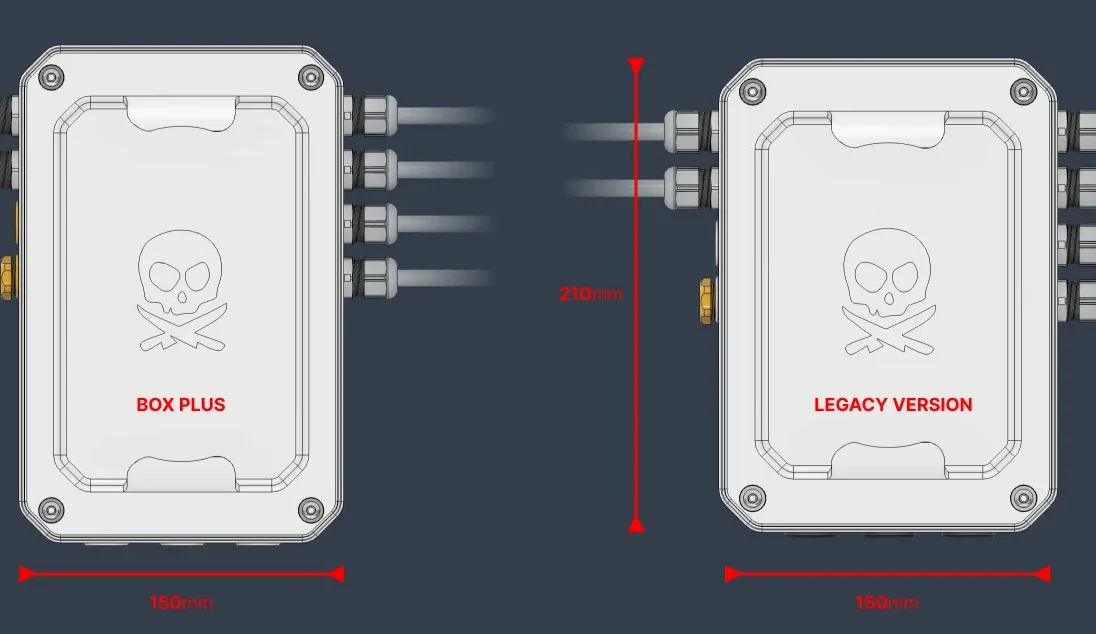

В файлах для скачивания вы все еще можете найти более компактную старую версию (210 мм). Она НЕ СОВМЕСТИМА с новыми модульными пластинами. Все текущие профили для печати предназначены для новой, более крупной коробки (230 мм).
