Компактный радиальный генератор

Компактный радиальный генератор диаметром 140 мм, способный вырабатывать напряжение до 15 В (среднеквадратичное) (29,2 В пиковое). Диаметр ротора составляет около 100 мм, радиальный зазор — 1 мм.

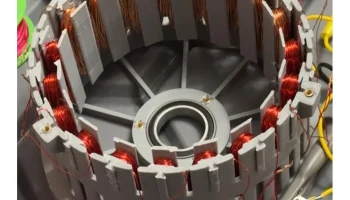

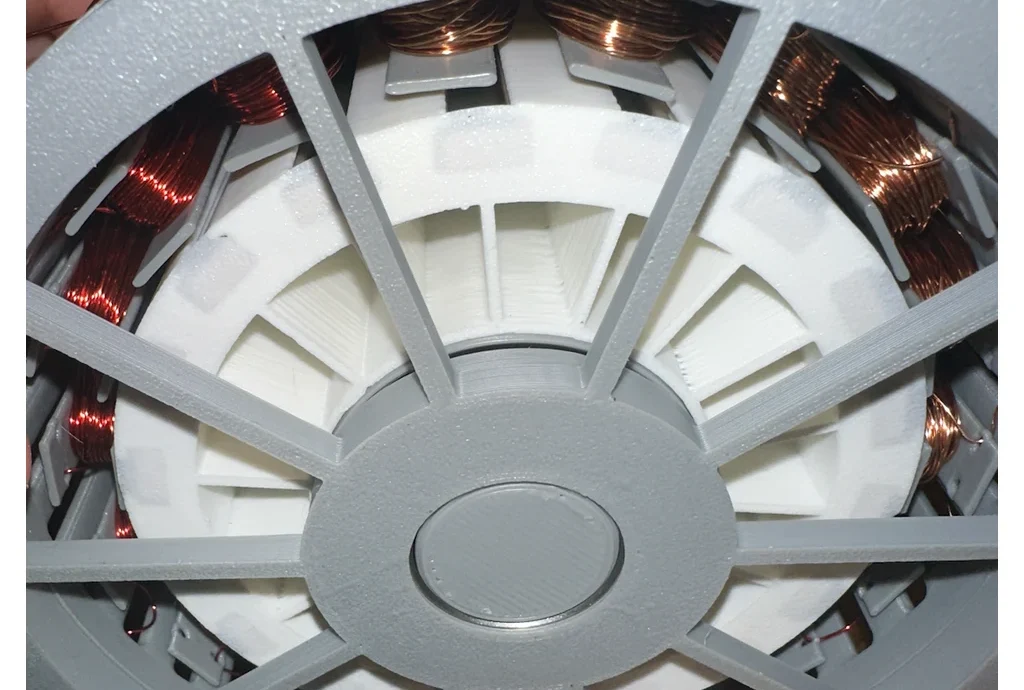

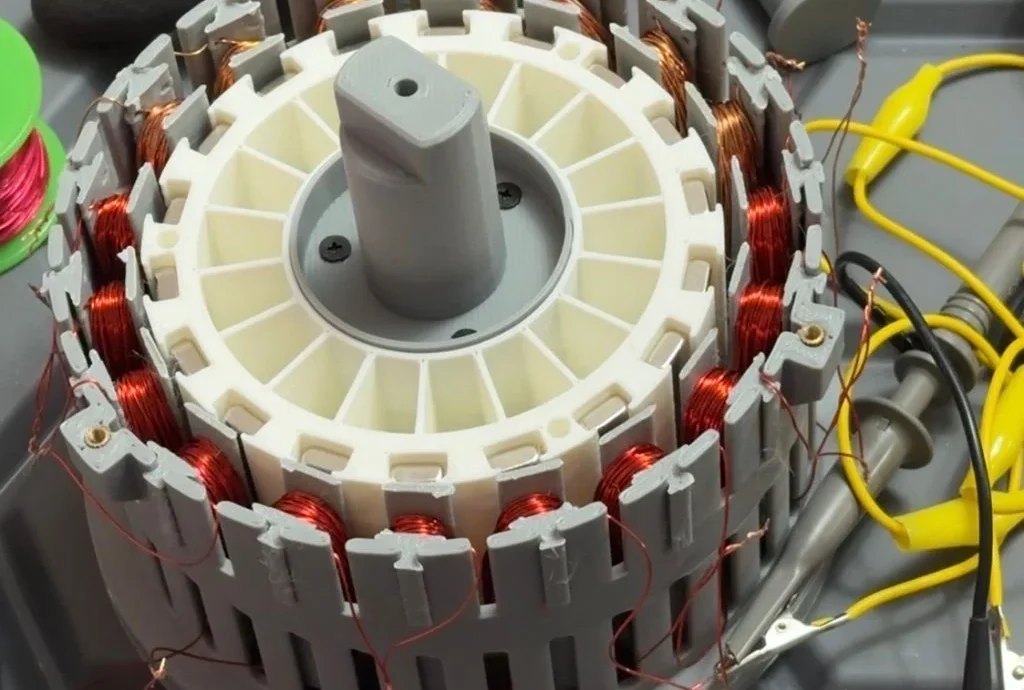

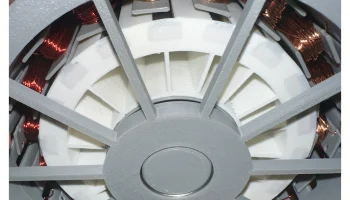

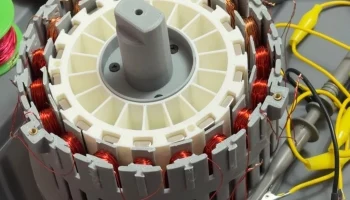

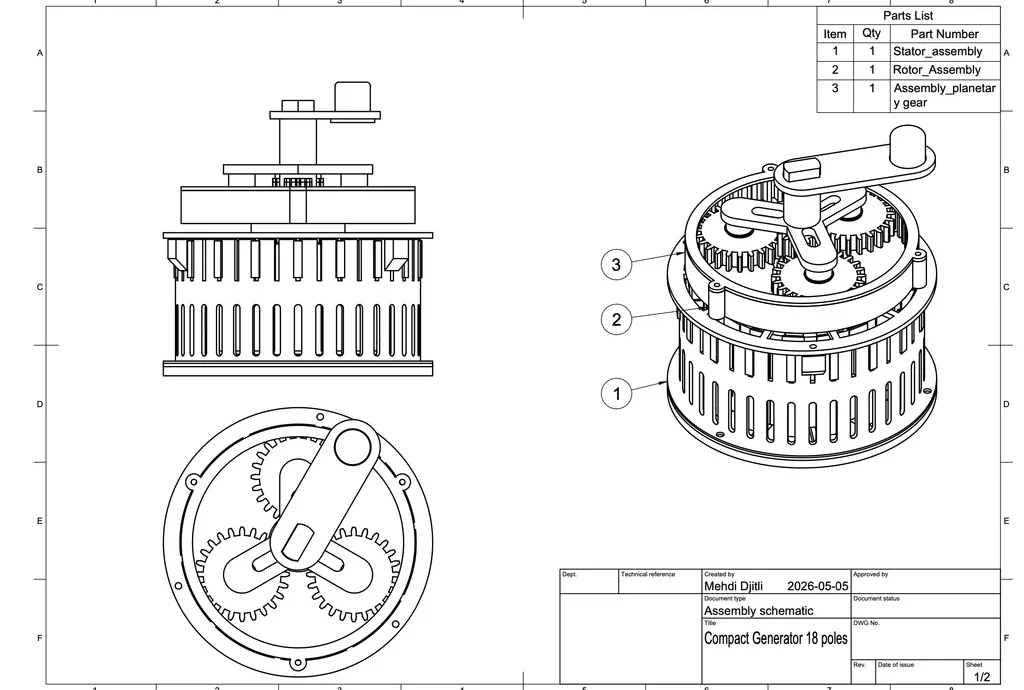

Генератор состоит из 3 узлов: статора, ротора и планетарной редукции. Постоянная Kv составляет около 35 об/мин/В. См. рисунок на фотографиях.

Видео, демонстрирующие генератор в действии:

https://youtube.com/shorts/lqbEw0c9WKA?feature=share

Материалы, необходимые для сборки:

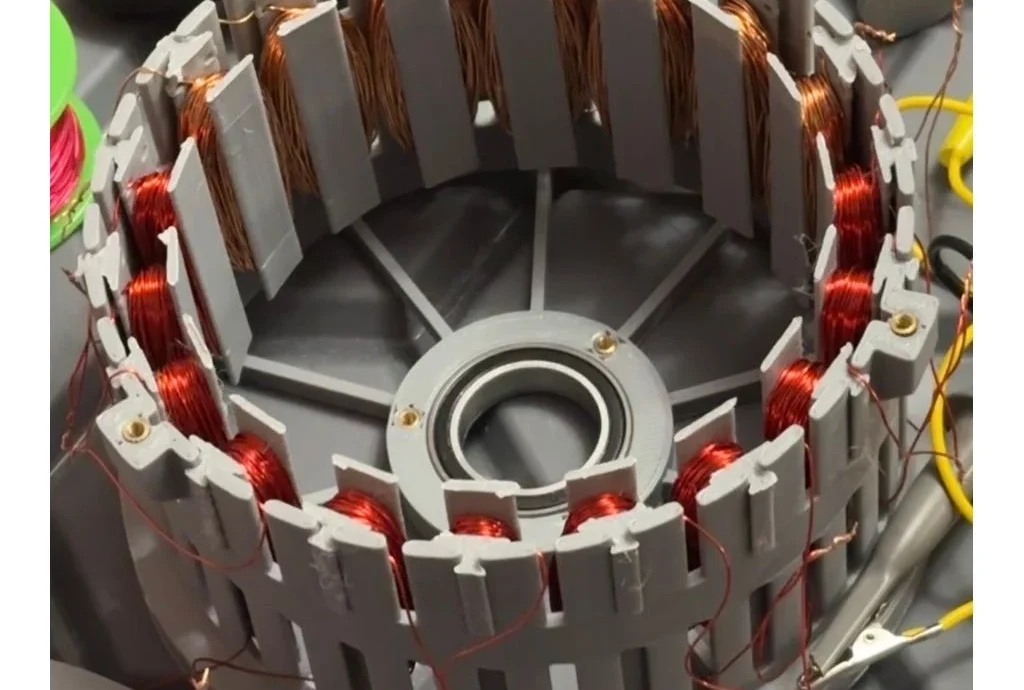

Статор:

    2 направляющих подшипника 5972K281
    12 латунных втулок M3 5 мм
    12 винтов M3
    12 унций эмалированного медного провода 24 AWG

Ротор:

    6 латунных втулок M3 5 мм
    6 винтов M3
    18 магнитов 10x60x5 мм

Планетарная коробка передач:

    3 латунные втулки M3 5 мм
    3 винта M3
