Винт с накатанной головкой (ручка) для винтов с головкой под

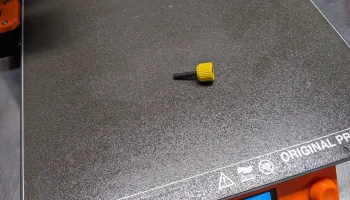

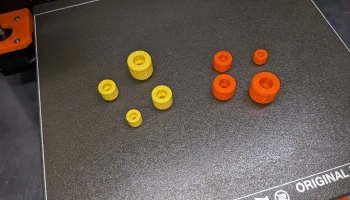

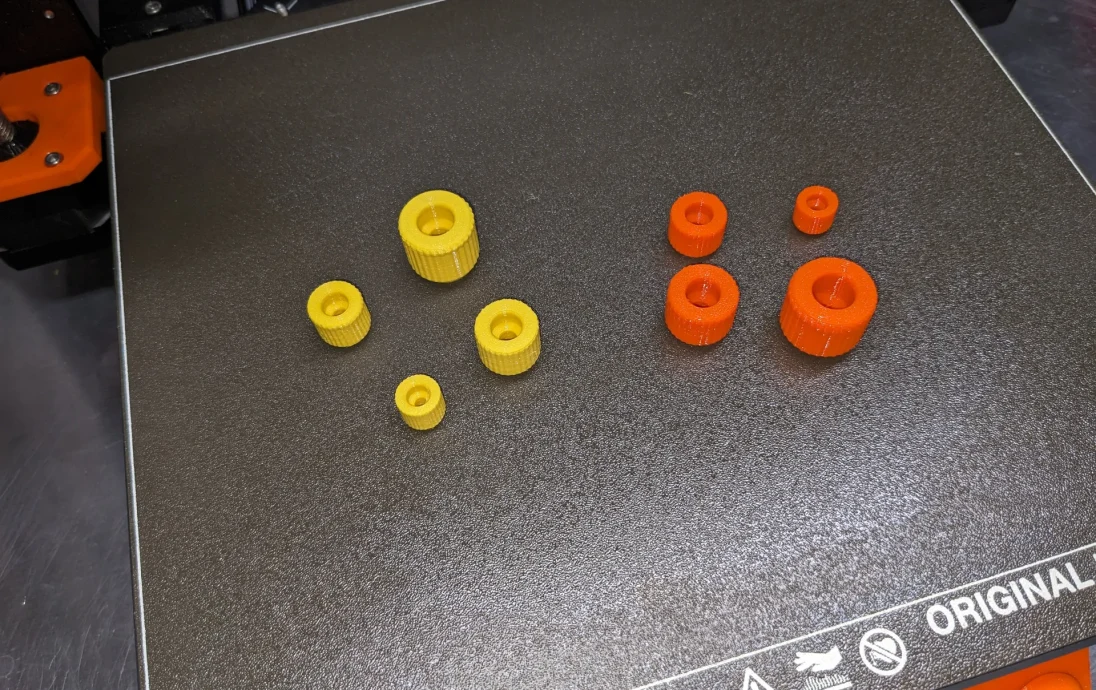

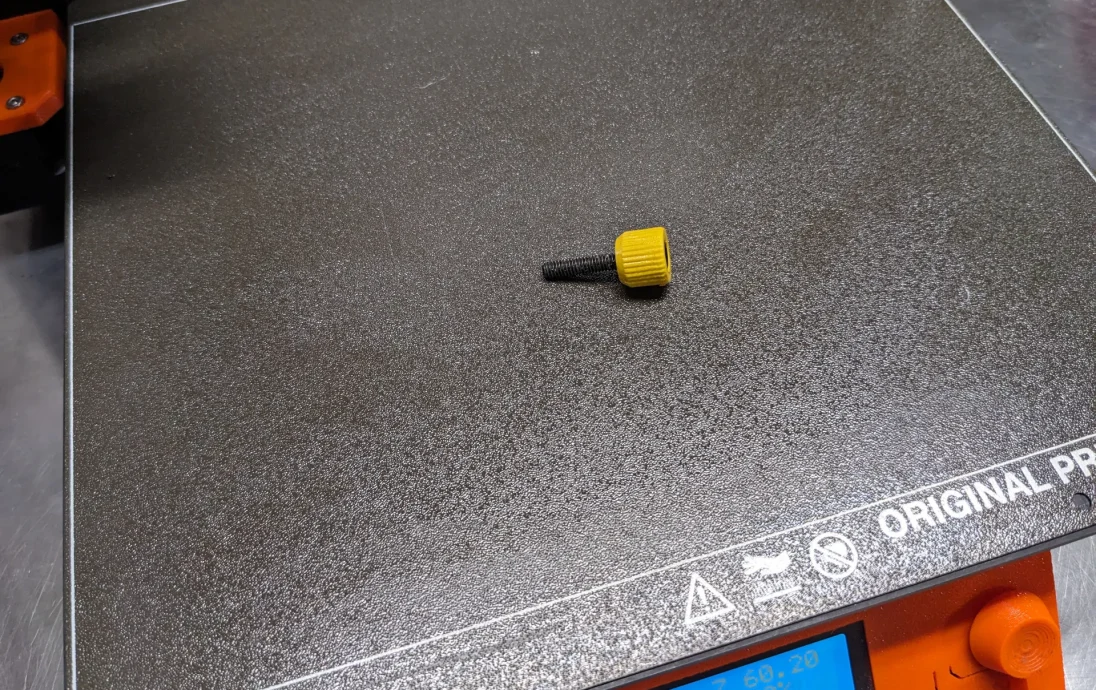

Мне нужно было заменить отсутствующий винт с накатанной головкой, и, поскольку мой проект САПР является параметрическим, я подумал, что с таким же успехом можно было бы сделать диапазон размеров, пока я этим занимался, на случай будущей необходимости. Размеры включают в себя:

ДЮЙМОВАЯ Метрическая система
#6 М3
#8 М4
#10 М5
1/4" М6

Если вам это нравится, возможно, вас заинтересует моя коллекция подобных предметов:

Ручки и винты
Сборка и использование

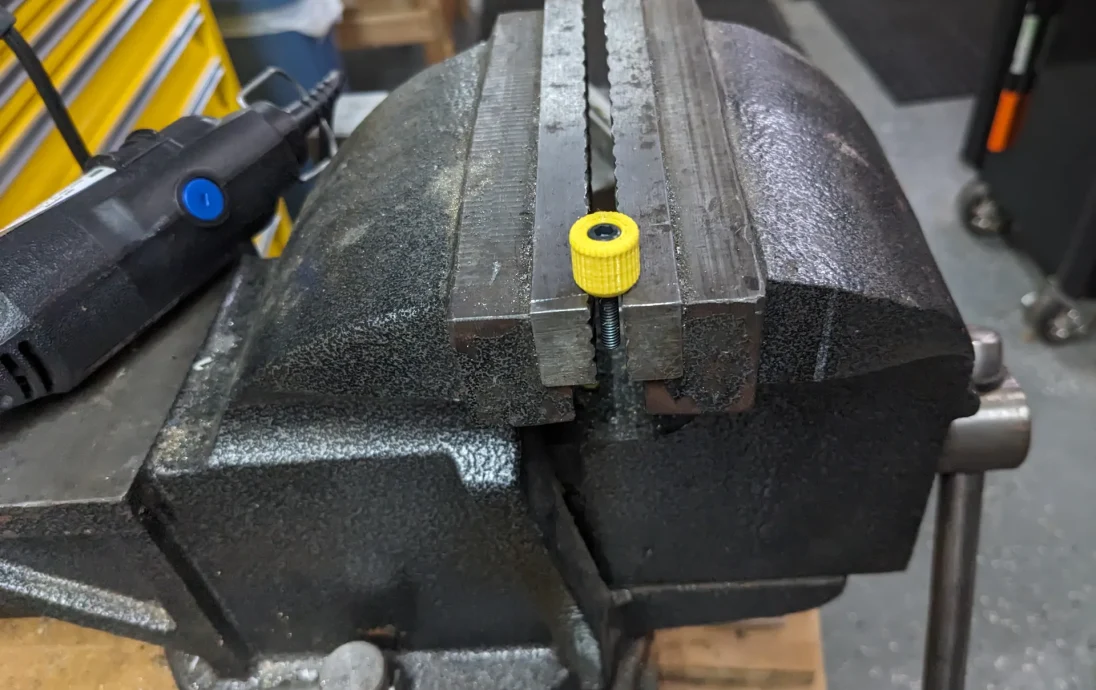

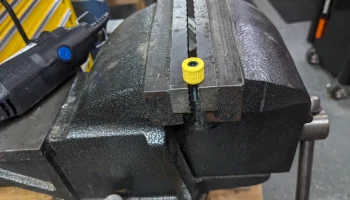

Эти отпечатки рассчитаны на плотное прилегание к SHCS. Я вставил SHCS в ручку, забив его молотком на верхней части губок тисков (открыв ровно настолько, чтобы прошла резьбовая часть SHCS). Это может привести к некоторому вырыву в месте прохождения резьбовой части через ручку, но это не влияет на функциональность. Альтернативно, вы можете просто вкрутить SHCS в ручку (это займет больше времени и немного сложнее).

Распечатать инструкции

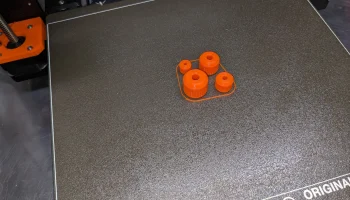

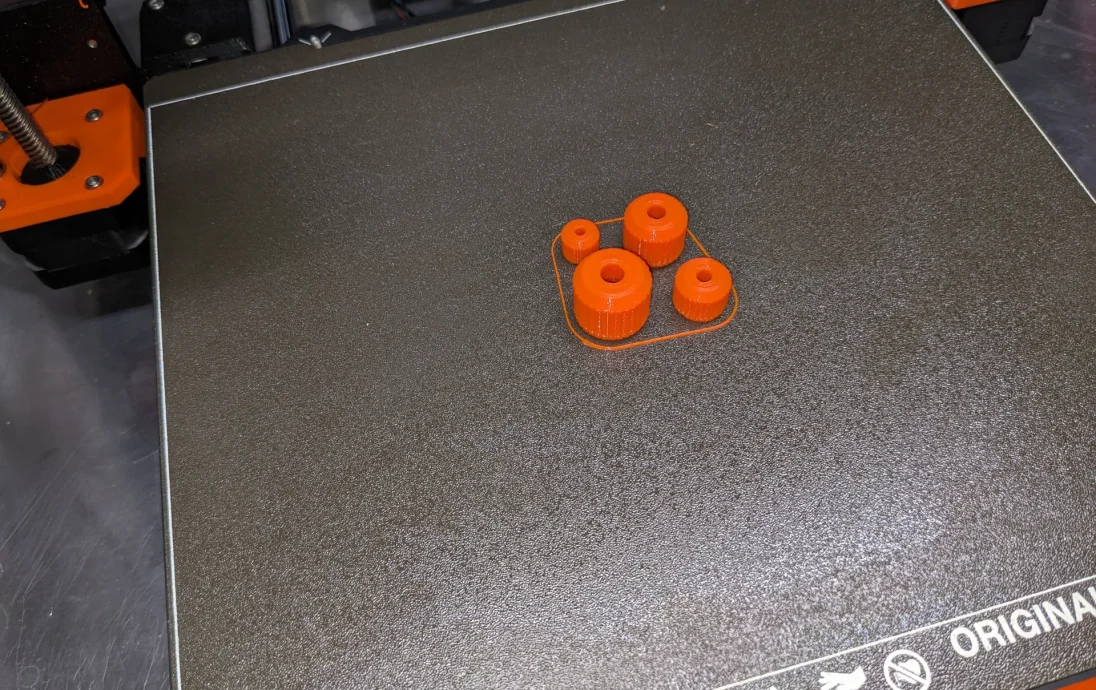

Распечатайте в формате PETG, используя предоставленные файлы 3mf, в противном случае:

Высота слоя 0,2 мм
5 периметров
0% прямолинейное заполнение
печатать деталью сверху вниз

Примечание. Я предпочитаю использовать PETG для использования в магазине, но PLA, вероятно, подойдет и для них.

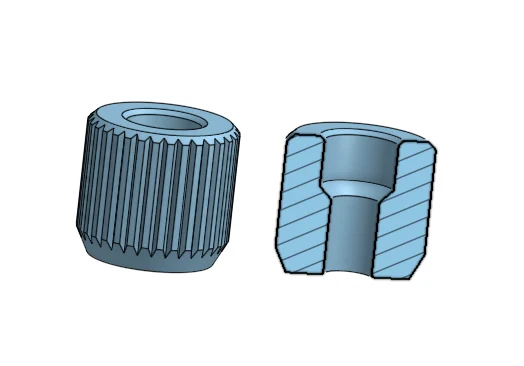

САПР

Файлы 3D CAD OnShape для этого находятся здесь:

https://cad.onshape.com/documents/d1c571fce9165b9928a7014a/w/bd24b77d9d0758219c bb196c/e/de369096be07ad8b5e105858?renderMode=0&uiState=65ad6eb89ec36d1f67d59bf4
