Миниатюрные тиски в действии: тестовый объект
Теперь, когда я сконструировал эти миниатюрные тиски, я понятия не имею, как смогу жить без них. Загрузите последнюю версию здесь, если у вас ее еще нет:
https://www.prusaprinters.org/prints/53471

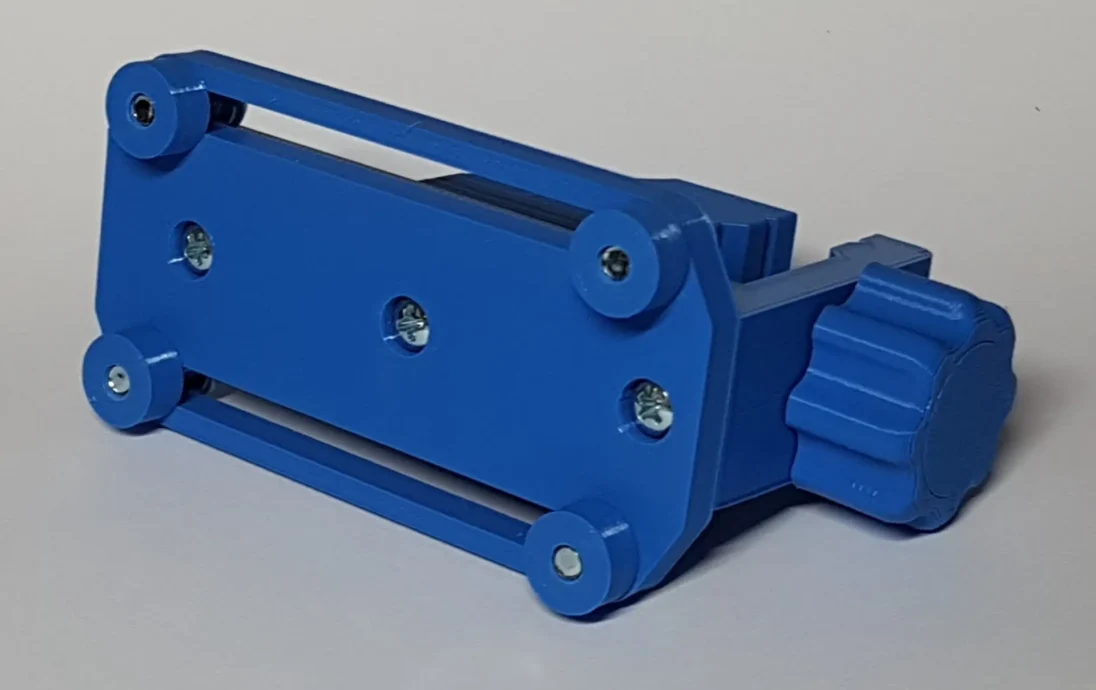

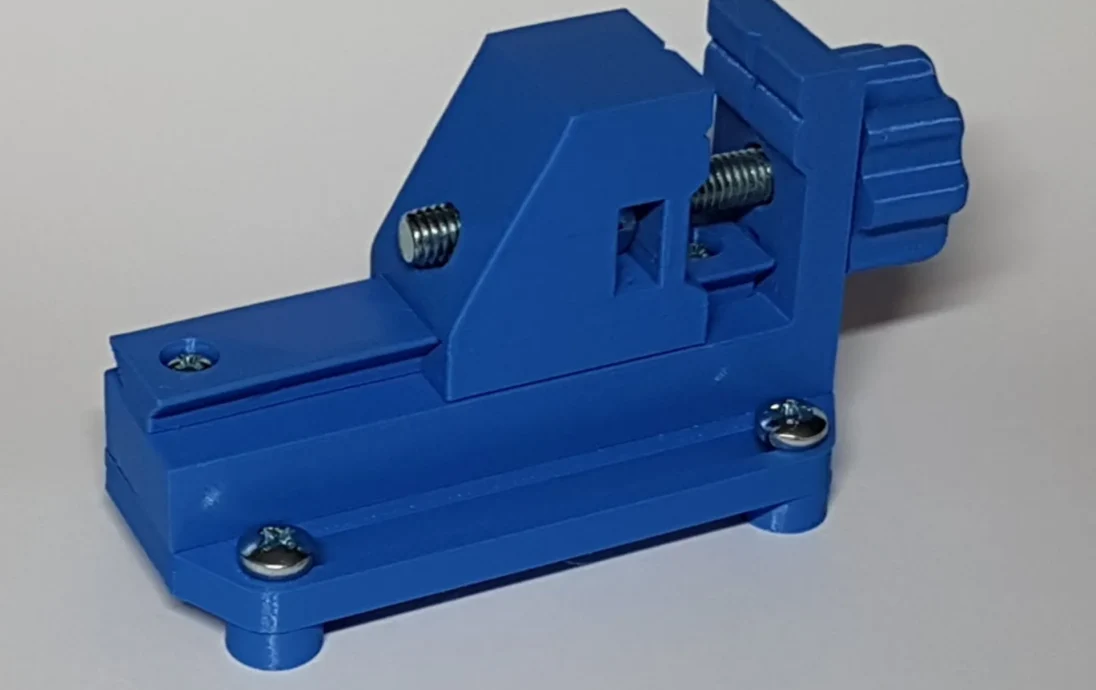

Через день после того, как он был укомплектован настольным зажимом, я решил, что мне нужны небольшие дистанционные ролики на нижней части одного из них, чтобы можно было надеть маленькие резиновые ручки. Но как нарезать резьбу М4 на эти маленькие и круглые детали толщиной всего 10 мм, за которые невозможно ухватиться, пока вы пытаетесь вставить резьборез?

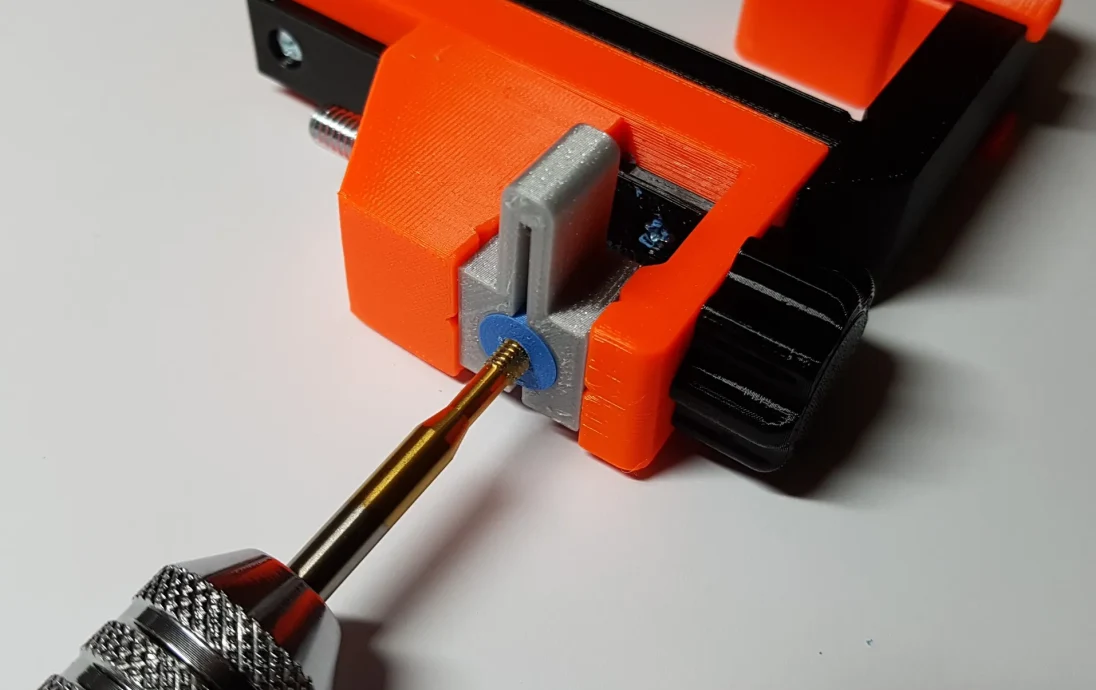

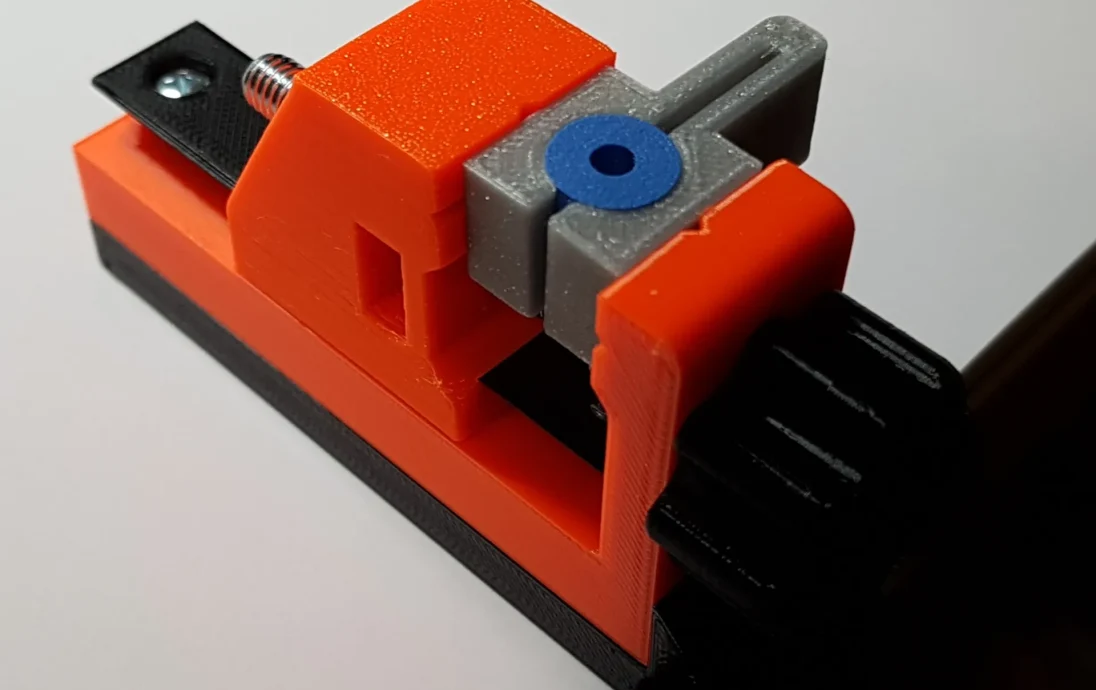

Ну, не бойтесь! В конце концов, теперь у нас есть наш маленький порок (вообще-то я на всякий случай распечатал сразу три из них). А еще у нас есть 3D-принтер, поэтому мы легко можем сделать себе небольшое приспособление для этих круглых предметов. С помощью приспособления можно легко зажать к��льцо прямо и ровно в тисках.

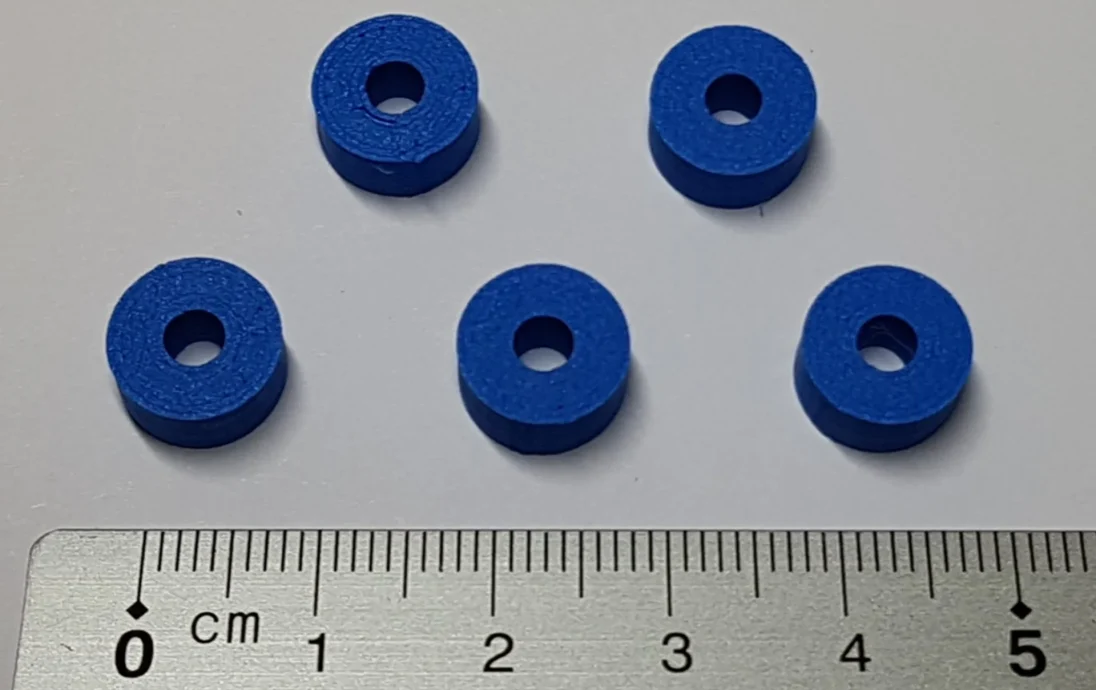

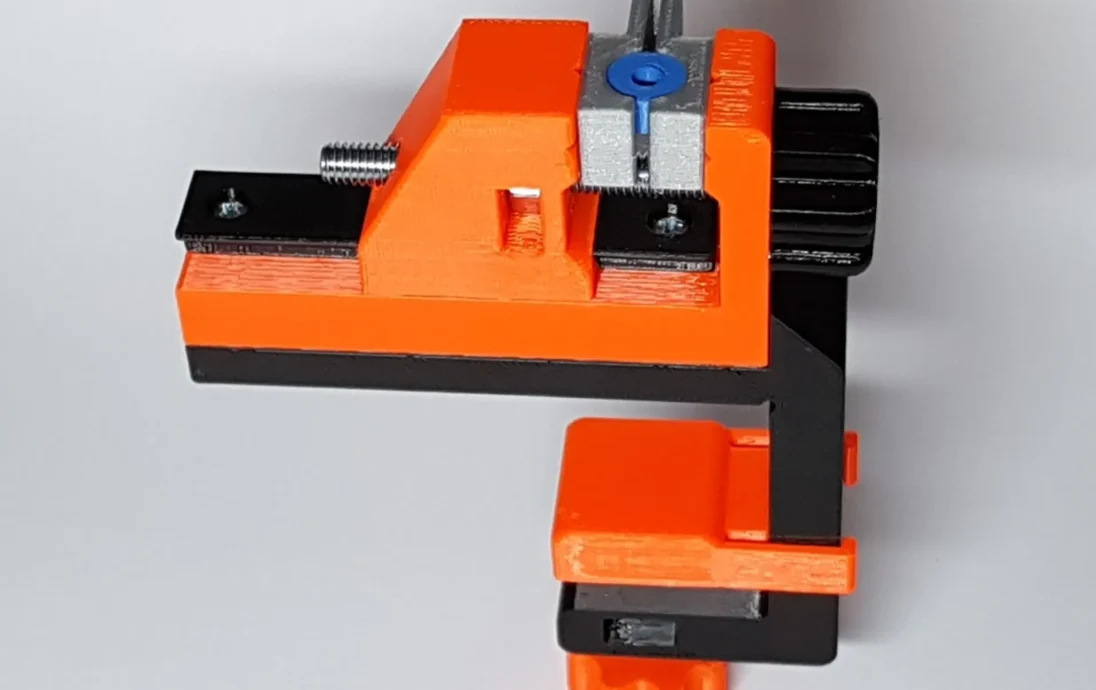

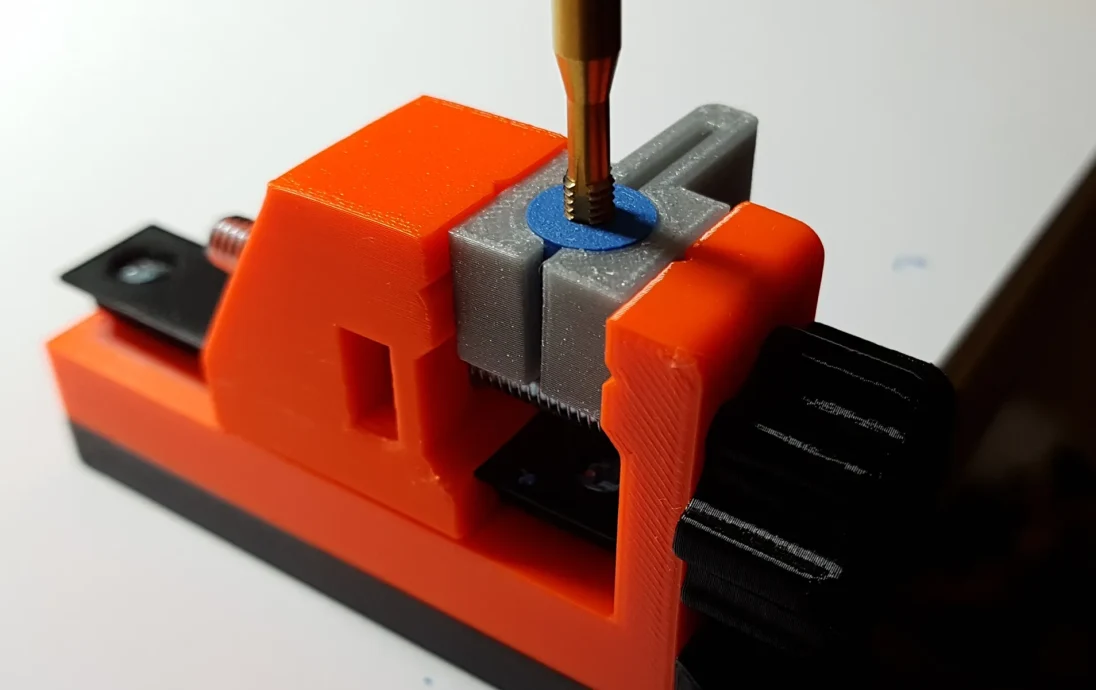

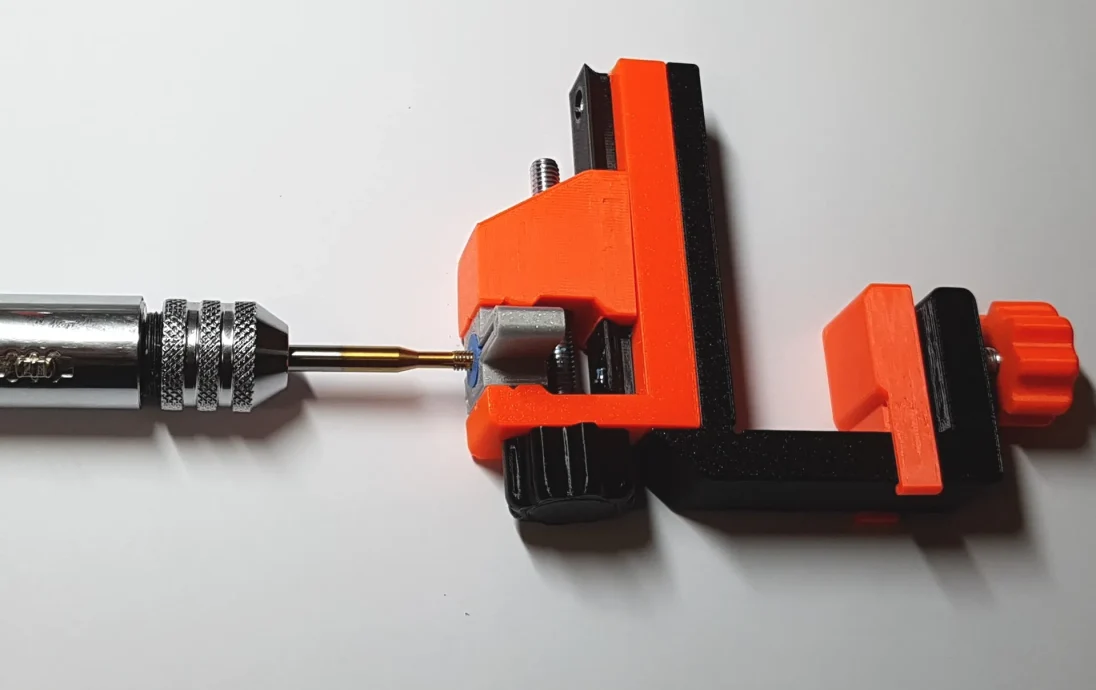

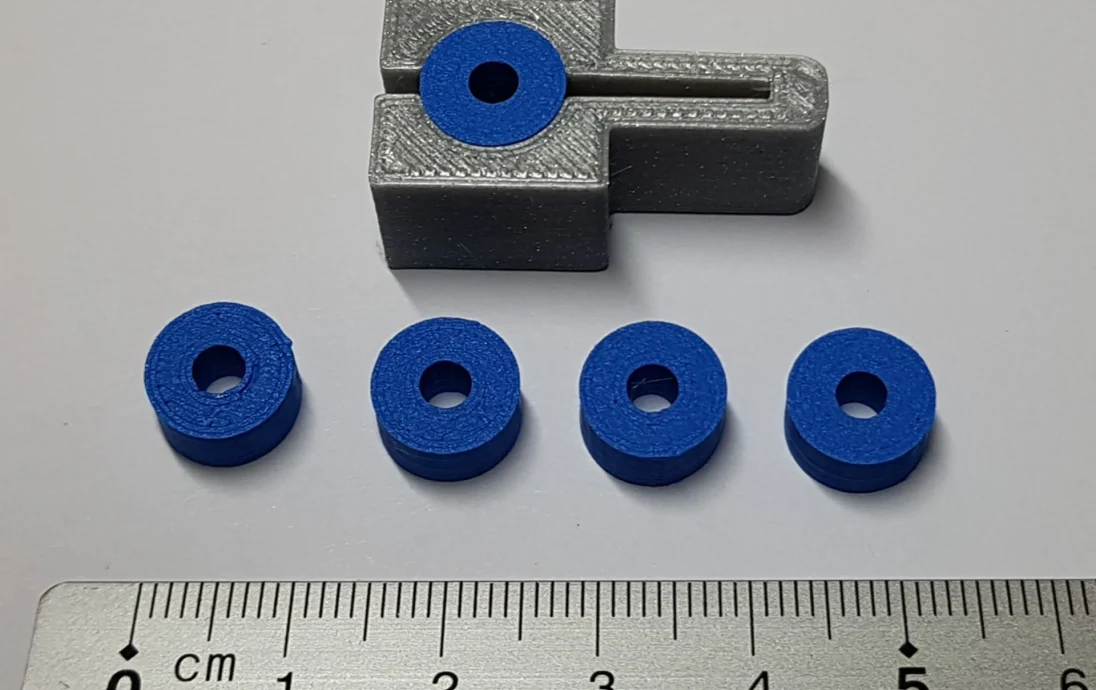

Поскольку тиски прикреплены к нашему столу, у нас теперь есть свободные обе руки, чтобы точно вводить резьборез в кольца. Нарезка всей резьбы занимает всего несколько минут, а результаты превосходны, как вы можете видеть на картинке. Все четыре кольца идеально ровно сидят на опорной поверхности тисков.

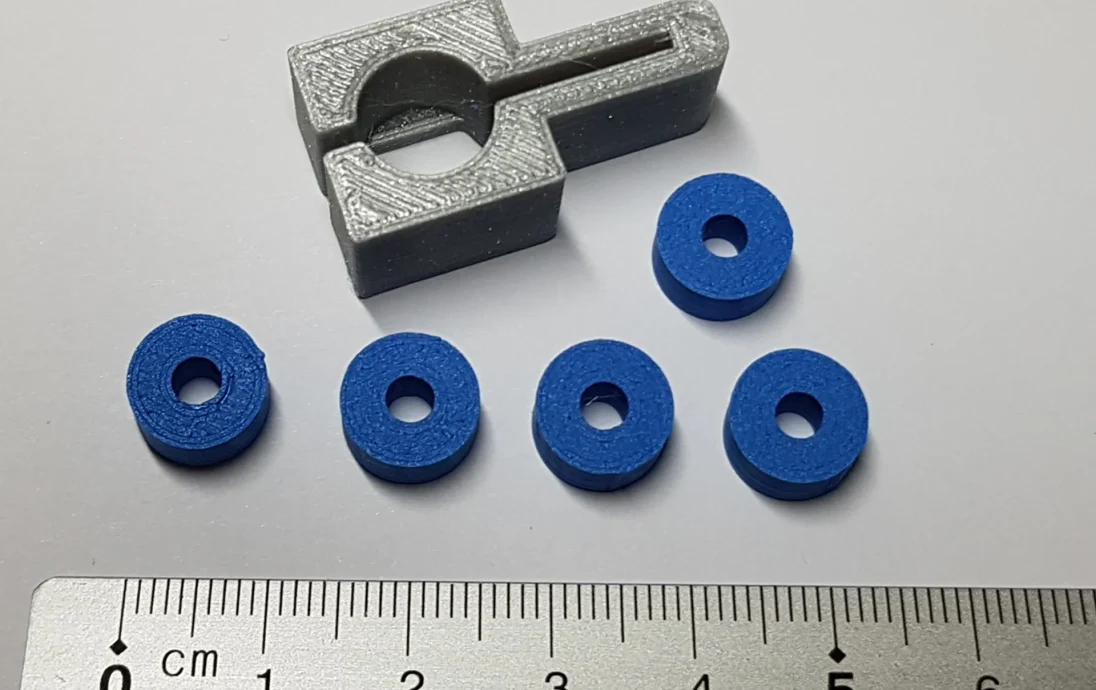

Не стесняйтесь попробовать сами, и кольца, и приспособление доступны в этом посте. В масштабе 100% приспособление может удерживать круглые объекты диаметром 10 мм и высотой до 10 мм. Просто масштабируя его в Prusaslicer, вы можете адаптировать его для любой круглой (и относительно плоской) детали, например масштабируйте его до 254%, чтобы удерживать круглый объект диаметром один дюйм и высотой до одного дюйма. В этом случае ширина приспособления составит 40,6 мм, что находится в пределах диапазона, в котором миниатюрные тиски могут безопасно зажать.
Удачной печати!
Распечатать инструкции
Обе детали очень легко печатать, они не нуждаются в подставках и подходят практически для всех разумных материалов. Я распечатал приспособление из PETG, что делает его более гибким. Но поскольку его не нужно сильно сгибать, я вполне уверен, что он будет работать и с PLA. Кольца протестированы как из PLA, так и из PETG, на фотографиях показаны синие кольца из PLA.
Поскольку обе детали требуют некоторого усилия во время резки протектора, и поскольку обе они в любом случае очень маленькие, я рекомендую печатать их со 100% заполнением, чтобы избежать возможных проблем.
