Seeed Wio Tracker L1 Корпус с электронными чернилами

Это специальный чехол для комплекта электронных чернил Wio Tracker L1 от Seeedstudio. Дисплей E-Ink, поставляемый в комплекте с платой, несколько велик, но я постарался сделать корпус максимально карманным.

Я загрузил две версии переда с логотипом и канавками и без них. Я разработал это с помощью OnShape и дам ссылку на документ, если кто-то захочет внести свои собственные изменения.

Документ OnShape

Батарея:

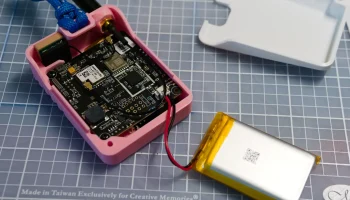

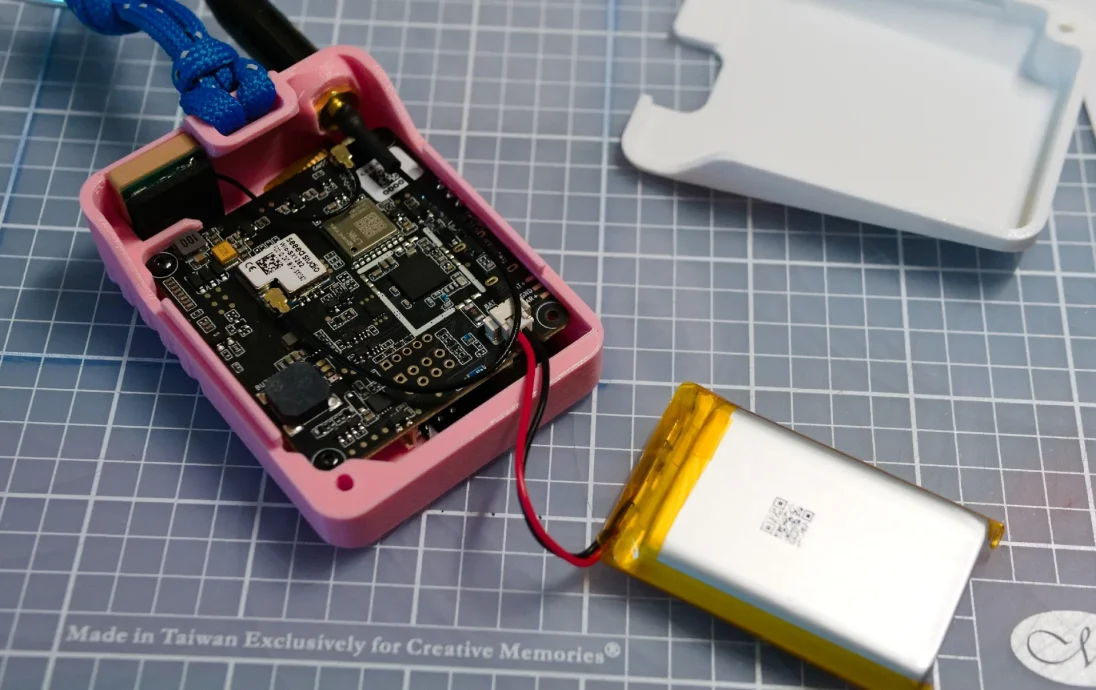

Мне удалось с комфортом разместить LiPo емкостью 103450 мАч и емкостью 2000 мАч от MakerFocus. Также могут подойти батареи аналогичного размера и немного большего размера, толщиной 10 мм.

Аппаратное обеспечение:

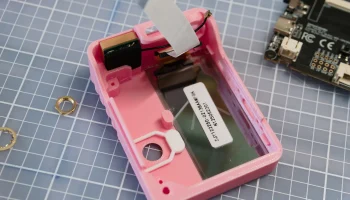

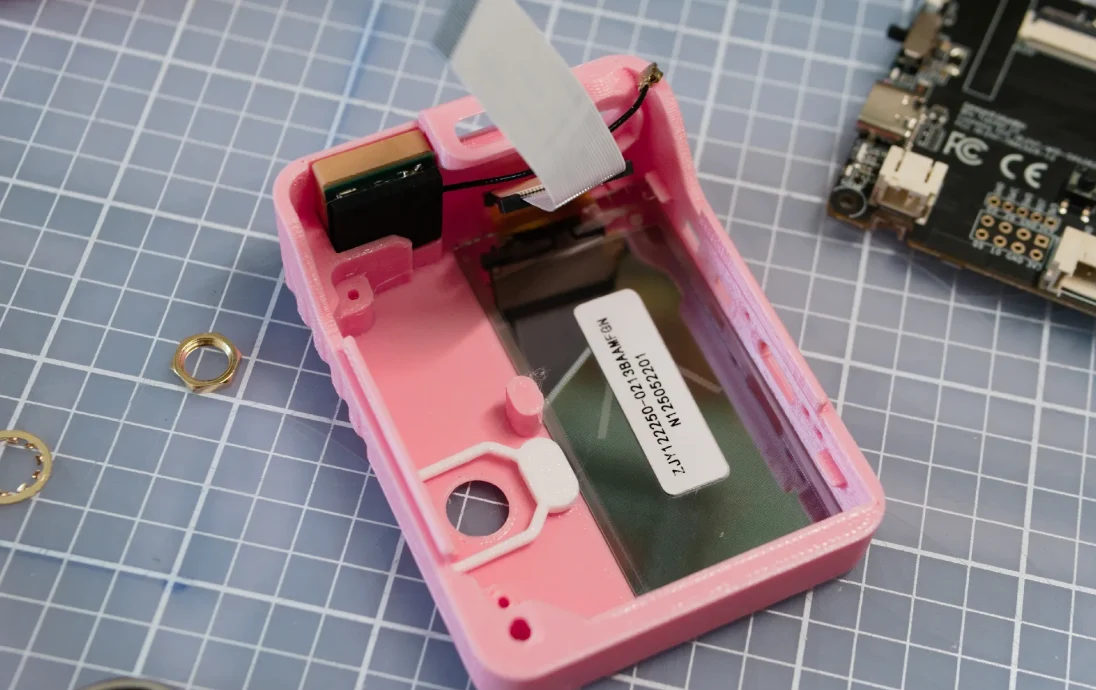

WIO Tracker L1 крепится к корпусу с помощью двух коротких болтов M2, а корпус собирается с помощью одного болта M3x12 мм.

Изменения v1.1 (23 сентября 2025 г.):

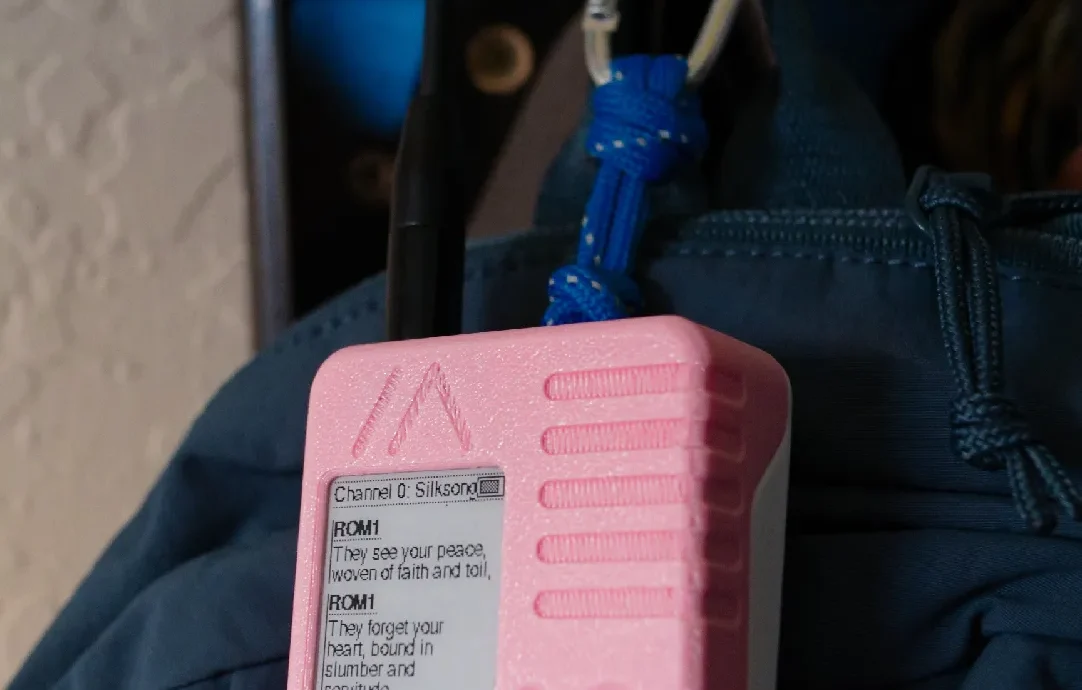

Изменены боковые зажимы и добавлен язычок к заднему корпусу, который подходит под петлю для темляка.
Укреплена задняя часть корпуса вокруг петли для шнурка.

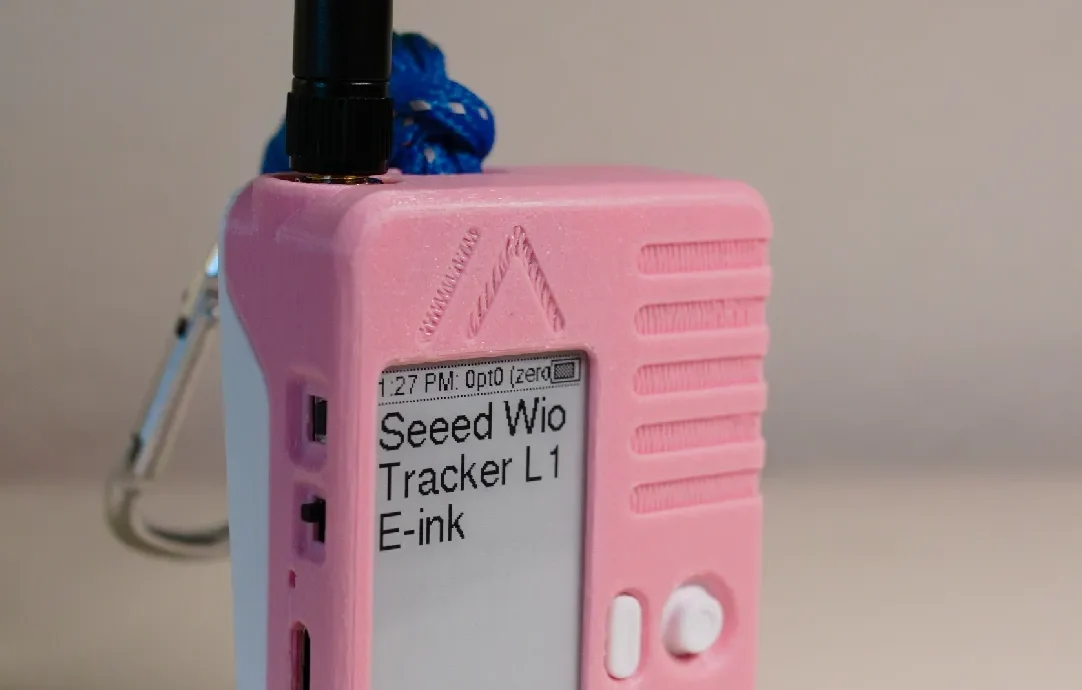

Изменены кнопка и джойстик, чтобы они располагались на одном уровне с передней частью корпуса.

Изменения v1.2 (3 октября 2025 г.):

Изменены скругления, обращенные к печатной платформе, чтобы они заканчивались под углом 30 градусов, чтобы уменьшить выступы.

Изменения v1.3 (6 октября 2025 г.):

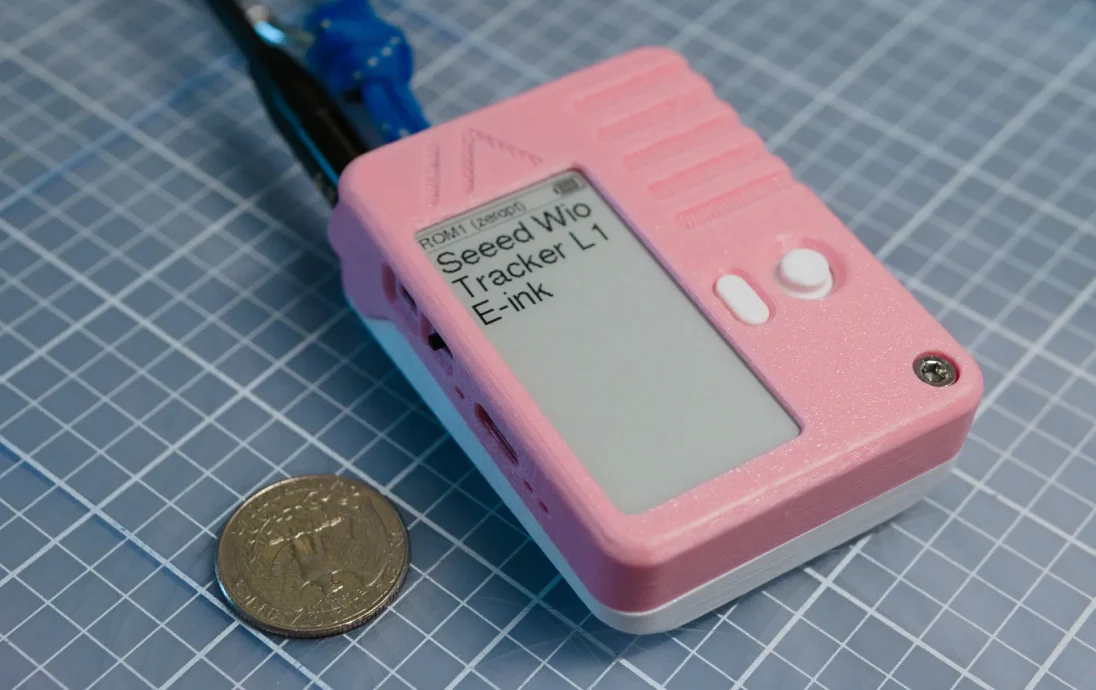

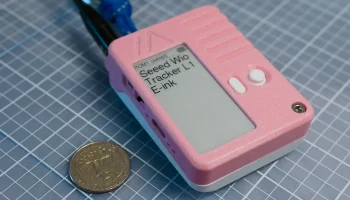

Размер корпуса теперь 54x70x24 мм (ранее 54x72x24 мм).
Увеличена толщина боковых стенок для большей жесткости и предотвращения случайного включения выключателя питания.
Клипсы охватывают большую часть корпуса. Корпус, который я распечатал, теперь надежно держится даже без винта M3.
Отверстие для разъема SMA теперь имеет толщину 2 мм (ранее 2,5 мм) и утоплено на 3,5 мм (ранее 3 мм).
Добавлен зазор 0,2 мм сзади вокруг выемки для темляка.
Улучшено закругление по краям корпуса.
Добавлены версии передней панели с отверстиями для выхода звука.
