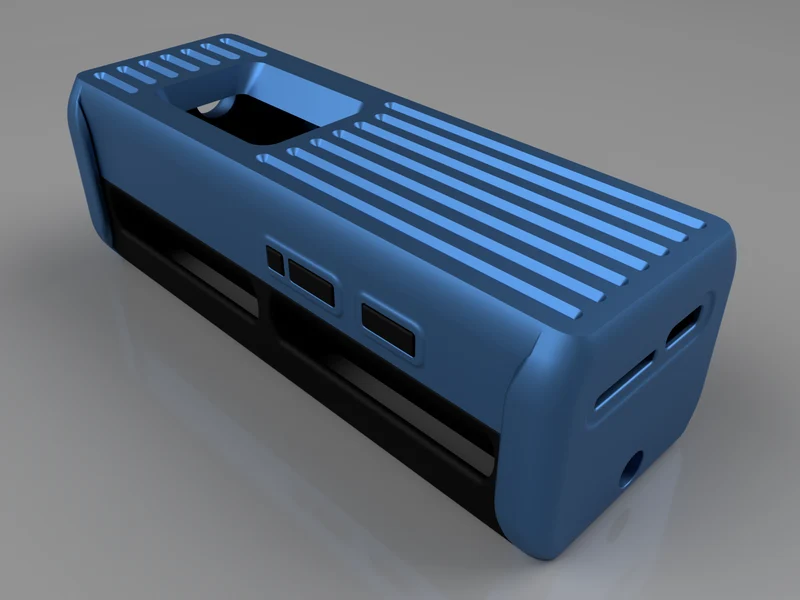

Чехол Lilygo T-Beam SUPREME TS2 от Alley Cat

Источник:

www.printables.com

Это обновленная версия моего корпуса TS1. Самым большим изменением является то, что концы опускаются спереди так же, как у TB1 и будущего корпуса RAK, что обеспечивает единообразный стиль и функциональность. Для установки не требуется снимать гайку SMA, просто переместите конец GPS-антенны, как на TS1, а затем вы можете сначала вставить ее в SMA, а затем сторона USB опустится вниз и защелкнется на месте. Надеюсь, скоро смогу снять видео. Также больше нет встроенной резьбы для крепления, но есть зажим, который имеет множество углов крепления резьбы в одном. Вы можете использовать гайки или термофиксированные вставки. Существует три варианта отверстий для антенн разного диаметра. Обязательно внимательно изучите все варианты и аксессуары. Я постараюсь включить больше информации в ближайшее время.

Вставки для термофиксации

Партнерская ссылка T-Beam Supreme: купите T-Beam Supreme

Существует 4 варианта настройки кнопок, кнопка сброса всегда находится в нижнем положении:

A — Средняя кнопка выше

B — Боковая кнопка выше

C — Обе кнопки выше

D- Нет кнопок выше

Уведомление о коммерческом использовании и авторстве:

Коммерческое использование этого дизайна, включая использование в рекламных целях, продажу и перепродажу другим предприятиям для продажи, разрешено при следующих условиях: Перед любым коммерческим использованием вы должны связаться с Alley Cat или MajesticAV, LLC, чтобы обеспечить правильное указание авторства. Это требование распространяется на любое совместное использование, распространение или создание производных работ, включая созданные вручную проекты, имитирующие этот дизайн. Надлежащая атрибуция должна быть четко указана во всех случаях использования. Официальные способы связи и дополнительную информацию можно найти на сайте Majestic AV, LLC — Alley Cat. Любые другие источники являются неавторизованными и не должны использоваться для коммерческих или лицензионных запросов.

Рекомендуемые настройки печати:

Материал: PLA+ или PETG.
Сопло: 0,4 мм
Ширина экструзии 0,4 мм
Высота слоя: 0,2 мм
Периметры: 3
Заполнение: 20%
Верхний/нижний слои: 5
Вспомогательный материал: нет

Отказ от ответственности за 3D-печать:

Благодарим вас за загрузку моего проекта САПР! Я хочу заверить вас, что при создании этой конструкции были проведены обширные испытания и итерации. Однако имейте в виду, что 3D-печать включает в себя широкий спектр переменных, включая различные типы нитей, настройки принтера и уровни калибровки. Эти факторы могут существенно повлиять на конечный результат.

Прежде чем прийти к выводу, что конструкция ошибочна, я советую вам:

— Проверьте калибровку принтера. Убедитесь, что принтер откалиброван правильно. Особенно усадка нити.

— Настройте параметры печати: попробуйте изменить настройки печати, чтобы добиться лучших результатов.

— Изменение размера модели. Небольшое масштабирование модели вверх или вниз может решить проблемы с подгонкой.

Помните, что это макетные платы, и иногда они имеют очень хрупкие детали. Если у вас возникнут какие-либо проблемы или вам понадобится помощь, пожалуйста, свяжитесь со мной. Я здесь, чтобы помочь и дать рекомендации для достижения наилучших результатов. Заявление о том, что дизайн плох без учета этих переменных, оказывает плохую услугу сообществу и может отбить у других желание пробовать дизайн, который мог бы работать идеально с небольшими изменениями.

Благодарим вас за понимание и сотрудничество. Удачной печати!
