Чехол Lilygo T-Beam SUPREME TS1 от Alley Cat
Это классическая версия, здесь есть новая версия.
Уведомление о коммерческом использовании и авторстве:
Alley Chat TS1 © 2024 Majestic AV, LLC. распространяется по лицензии CC BY-SA 4.0.
Коммерческое использование этого дизайна, включая использование в рекламных целях, продажу и перепродажу другим предприятиям для продажи, разрешено при следующих условиях: Перед любым коммерческим использованием вы должны связаться с Alley Cat или MajesticAV, LLC, чтобы обеспечить правильное указание авторства. Это требование распространяется на любое совместное использование, распространение или создание производных работ, включая созданные вручную проекты, имитирующие этот дизайн. Надлежащая атрибуция должна быть четко указана во всех случаях использования. Официальные способы связи и дополнительную информацию можно найти на сайте Majestic AV, LLC — Alley Cat. Любые другие источники являются неавторизованными и не должны использоваться для коммерческих или лицензионных запросов.
Рекомендуемые настройки печати:
Материал: PLA+ или PETG.
Сопло: 0,4 мм
Ширина экструзии 0,4 мм
Высота слоя: 0,2 мм
Периметры: 3
Заполнение: 20%
В��рхний/нижний слои: 5
Вспомогательный материал: нет
Отказ от ответственности за 3D-печать:
Благодарим вас за загрузку моего проекта САПР! Я хочу заверить вас, что при создании этой конструкции были проведены обширные испытания и итерации. Однако имейте в виду, что 3D-печать включает в себя широкий спектр переменных, включая различные типы нитей, настройки принтера и уровни калибровки. Эти факторы могут существенно повлиять на конечный результат.
Прежде чем прийти к выводу, что конструкция ошибочна, я советую вам:
— Проверьте калибровку принтера. Убедитесь, что принтер откалиброван правильно. Особенно усадка нити.
— Настройте параметры печати: попробуйте изменить настройки печати, чтобы добиться лучших результатов.
— Изменение размера модели. Небольшое масштабирование модели вверх или вниз может решить проблемы с подгонкой.
Помните, что это макетные платы, и иногда они имеют очень хрупкие детали. Если у вас возникнут какие-либо проблемы или вам понадобится помощь, пожалуйста, свяжитесь со мной. Я здесь, чтобы помочь и дать рекомендации для достижения наилучших результатов. Заявление о том, что дизайн плох без учета эт��х переменных, оказывает плохую услугу сообществу и может отбить у других желание пробовать дизайн, который мог бы работать идеально с небольшими изменениями.
Благодарим вас за понимание и сотрудничество. Удачной печати!
Описание:

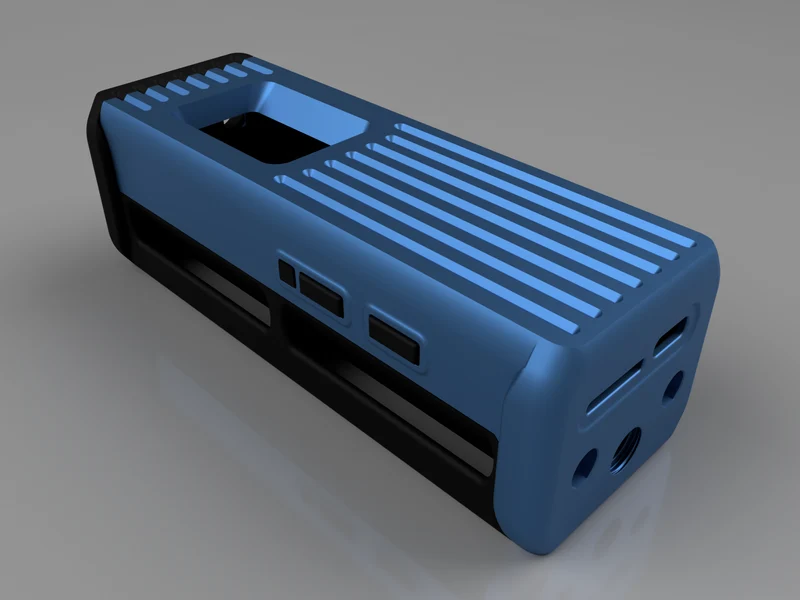

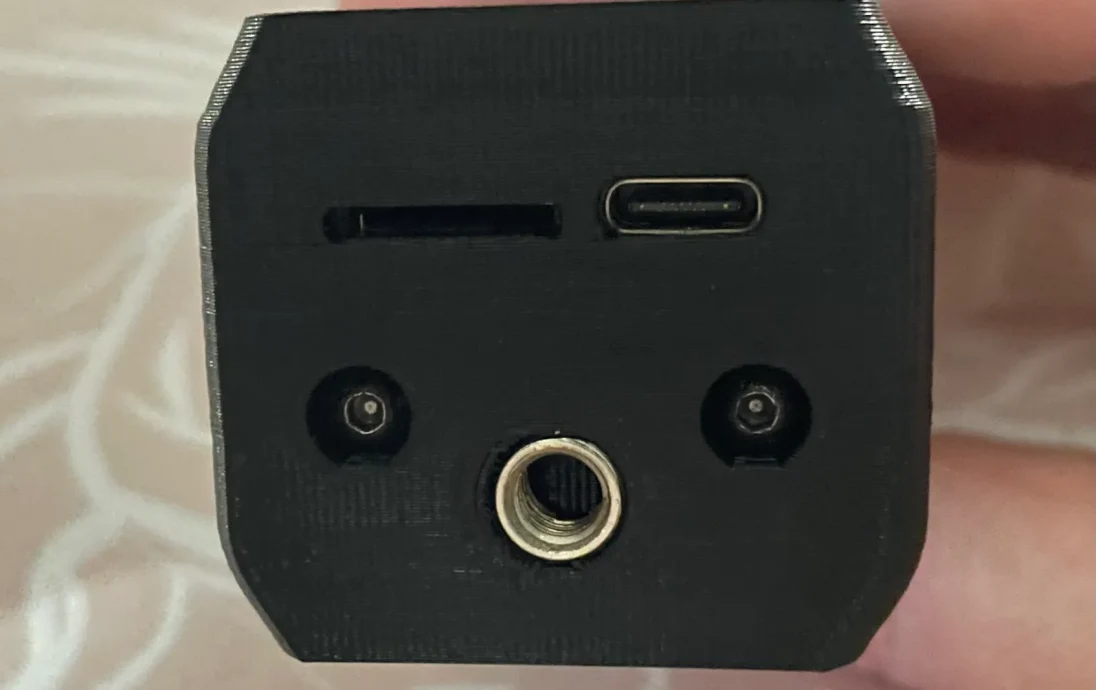

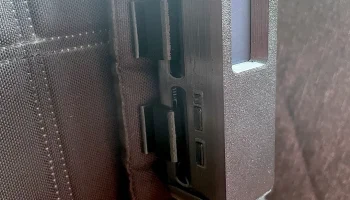

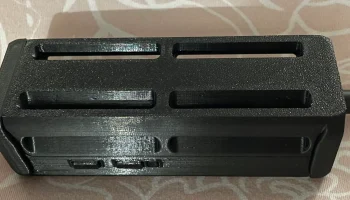

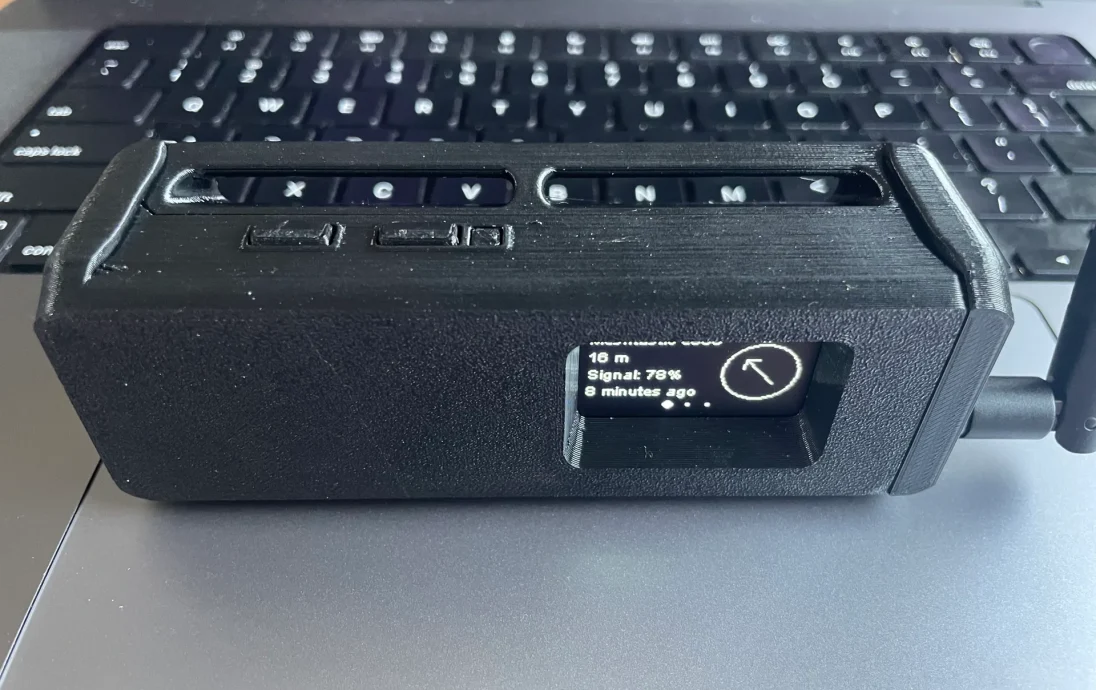

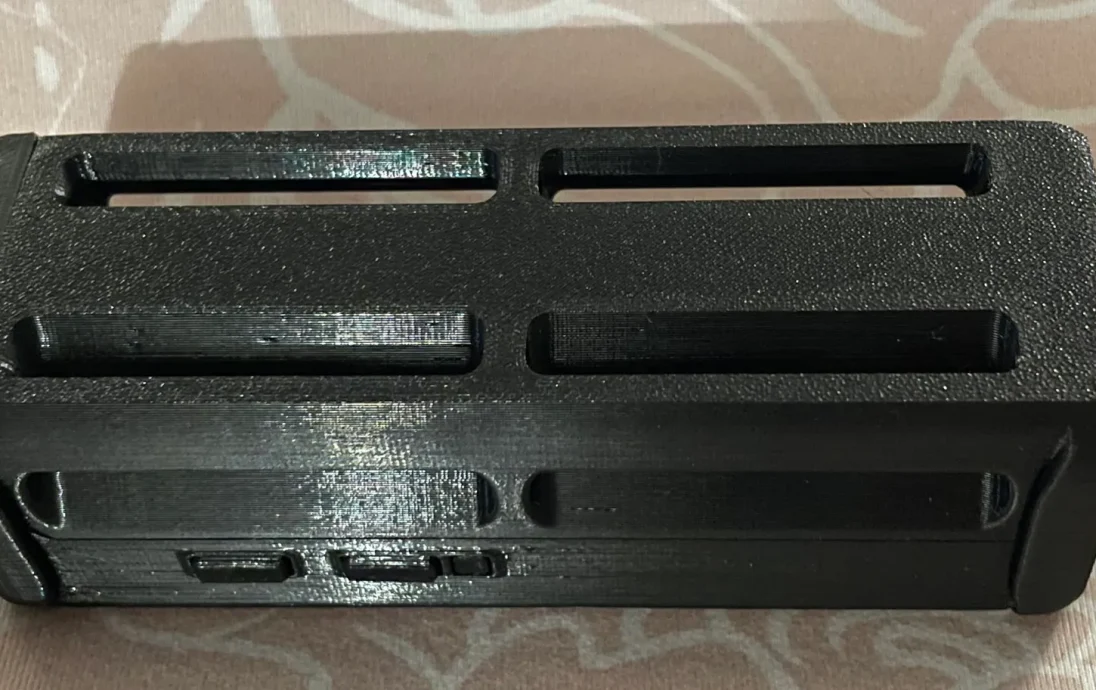

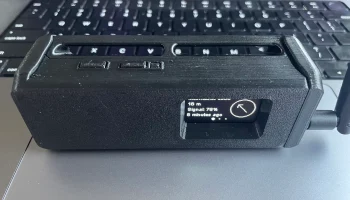

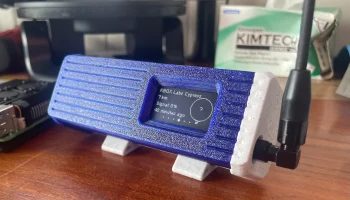

Специальный чехол для T-BeamSUPREME V3.0 ESP32-S3 с ublox M10. Требуется только 2 гайки M3 и 2 болта M3x8. Используйте CoverMount.stl, если вы хотите добавить переходник с резьбой для крепления 1/4-20. Слоты расположены так, чтобы их можно было использовать с лямками Molle.
Вы также можете заказать их у нескольких продавцов в Интернете. Я не связан с этими магазинами, но я общался с продавцами, и их качество и отзывы отличные. Здесь или здесь.
Партнерская ссылка T-Beam Supreme: купите T-Beam Supreme
Обновления дизайна:
24 июля 2024 г.: обновлены фасады с учетом некоторых небольших изменений последних Т-образных балок от Lilygo. Также добавлено встроенное крепление для тех, кто не хочет использовать отдельный адаптер. Новый стиль кнопок, упрощающий печать и установку кнопок. Несколько вариантов поднятых или скрытых кнопок. Старые кнопки до сих по�� работают и находятся в папке «Старые файлы». Если вы печатаете новый футляр, убедитесь, что у вас новые передняя и задняя части, чтобы они лучше работали вместе.
20 июля 2024 г.: новый вертикальный зажим, в котором используется зажим, совместимый с Baofeng UV5R.
18 июня 2024 г.: Похоже, Lilygo изменила форму пластиковой детали, которая скрепляет все вместе, на 0,8 мм толще… поэтому я модифицировал корпус, чтобы справиться с этой проблемой. Надеюсь, это не затронуло слишком много людей, но если у вас возникла проблема с полным закрытием дела в конце SMA, это может исправить ее.
4 июня 2024 г.: крупное обновление со всеми новыми языками дизайна, такими как TB1, и предстоящим новым корпусом Supreme, TB2. У этого есть отверстия для антенн для оснований антенн диаметром 10, 13 и 15 мм. Резьбового крепления больше нет, потому что теперь есть адаптер и много мелких косметических изменений, но в остальном существенной разн��цы нет. Я оставлю весь старый фильм
