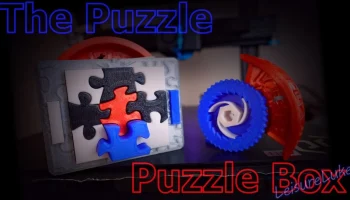

Пазл - механическая коробка-пазл, напечатанная на 100% 3D-пр

Оформите УЛУЧШЕННЫЙ РЕМИКС https://www.thingiverse.com/thing:5154291

Коробка-головоломка № 4 из 5 уже здесь! «ЗАГАДКА». Подарите мне печенье, нажав «Нравится» на Thingiverse!

Сначала посмотрите эти 2 видео!
1. Промо-видео YouTube:

2: Учебное видео по сборке:

ЗАГАДКА РЕШЕНА Видео:
(наступит 13 августа)

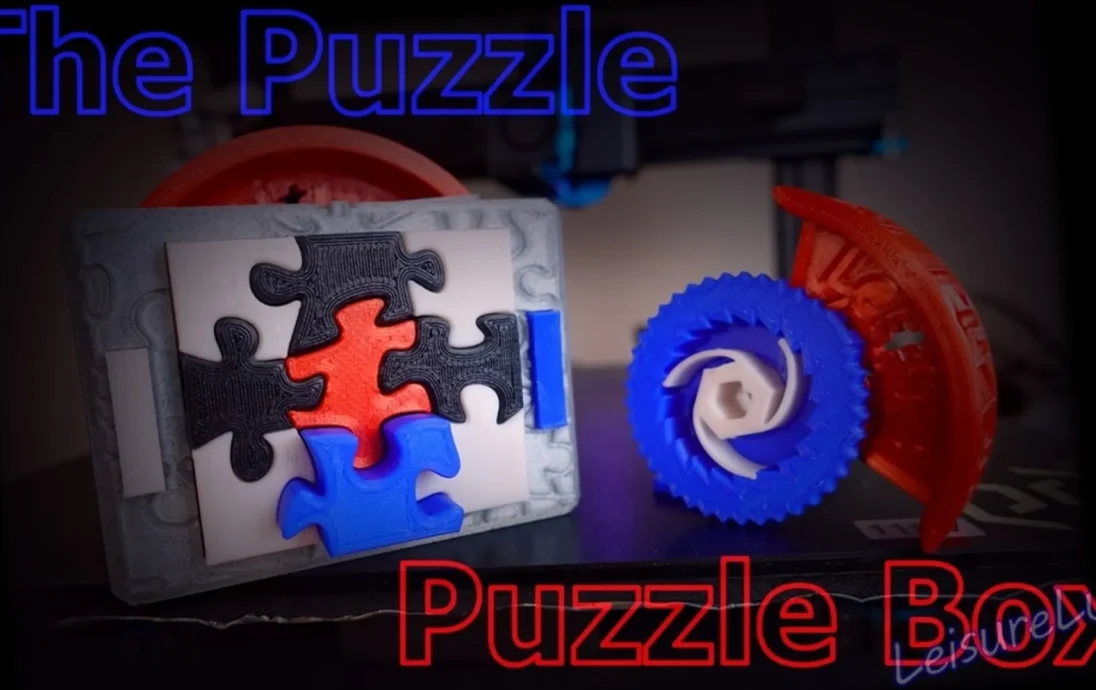

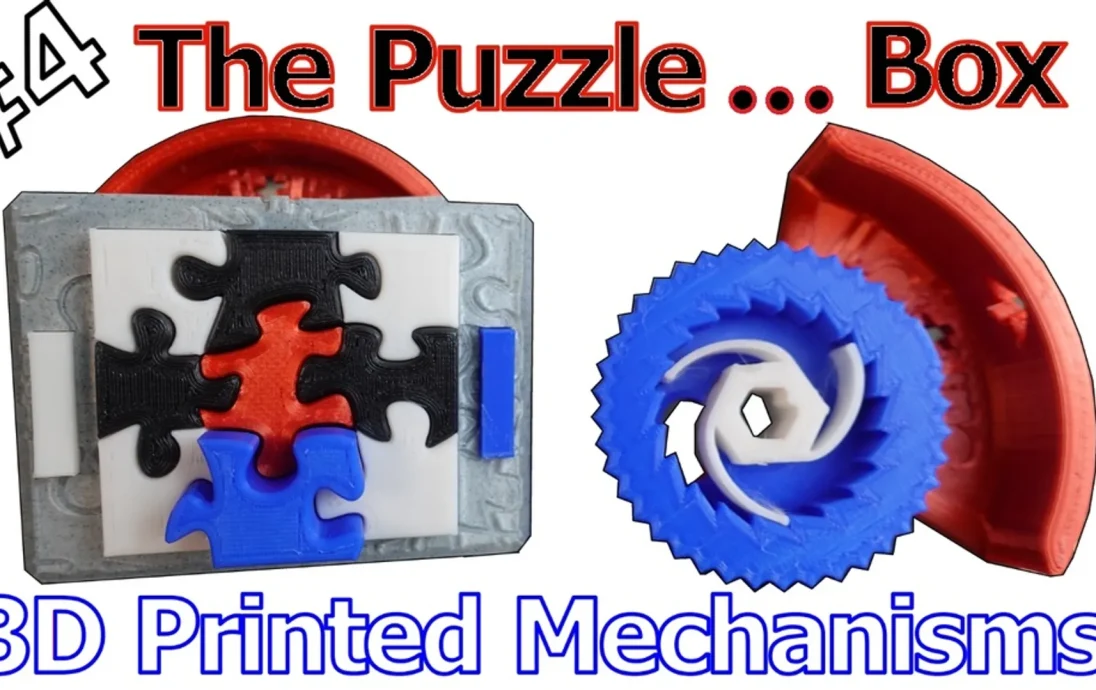

Коробка-пазл — это оригинальный дизайн от Leisure Luke. Это коробка-пазл из 21 детали, которую легко распечатать, она имеет допуски и ее интересно решать! Сборка НЕ ​​дает понять, как ее решить! Никакие поддержки не нужны, рекомендуется отключить поля. Распечатайте его из PLA или PETG! Использовано очень мало пластика!

Допуск 0,1 мм для всех нескользящих частей.
Допуск 0,2 мм для скользящих частей

Проверено для хорошей печати при размерах 100% и 150% (я использовал сопло 0,4 мм).

Цвета не имеют значения в решении. Вот мои цвета для каждой модели .stl.

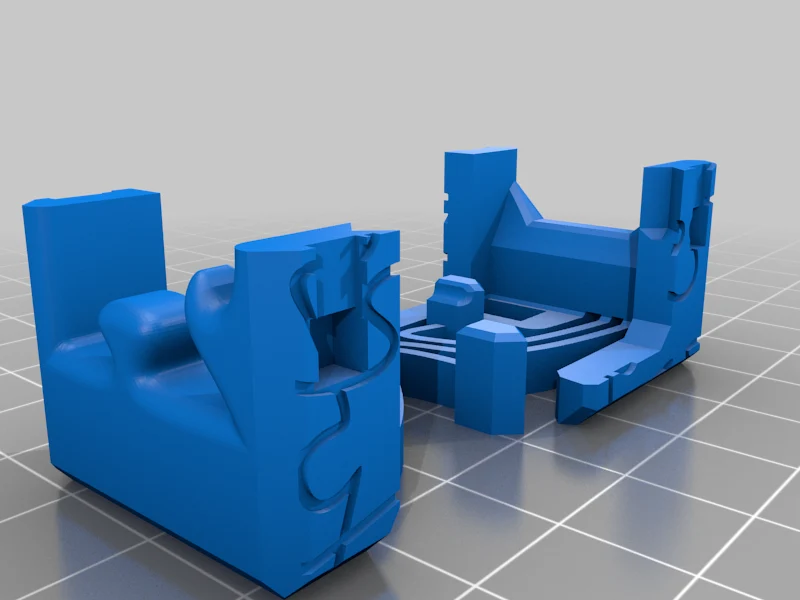

Мрамор: PuzzleBase, PuzzleLid
Черный: Piece2, Piece4, Piece6, LockSupport, зажимы (1)
Белый: Piece1, Piece3, Piece7, Piece9, WheelLock, зажимы (2)
Синий: Piece8, 4 Spring, InnerWheel, зажимы (1)
Красный: 6Пружина, Внешнее колесо, Часть5

ПРИМЕЧАНИЕ. Чтобы уменьшить трение, я печатаю Piece2, Piece4, Piece6 и Piece8 с немного меньшей высотой слоя — 0,16 мм, чтобы предотвратить выравнивание слоев при скольжении частей. Это необязательно, но дает наилучший результат.

Вы должны иметь возможность прямо с ПЕЧАТИ приступить к СБОРКЕ! Никаких внешних деталей не требуется — никаких металлических пружин, никаких винтов, никаких подшипников, никаких магнитов, никакой электроники, НЕТ КЛЕЯ, НЕТ ШЛИФОВКИ… ну вы поняли!

По результатам испытаний — 100% PLA 3D-печать!

Распечатайте все 17 деталей и 4 зажима, и они довольно легко соединятся друг с другом. Посмотрите видео на YouTube, для некоторых частей сборки я использую плоскогубцы.

Опять же, посмотрите видеоролики на YouTube, чтобы получить вдохновение, собраться и, если необходимо, показать решение!

Комментируйте, оставляйте отзывы, я всегда хочу улучшить эти головоломки для финального более крупного проекта!

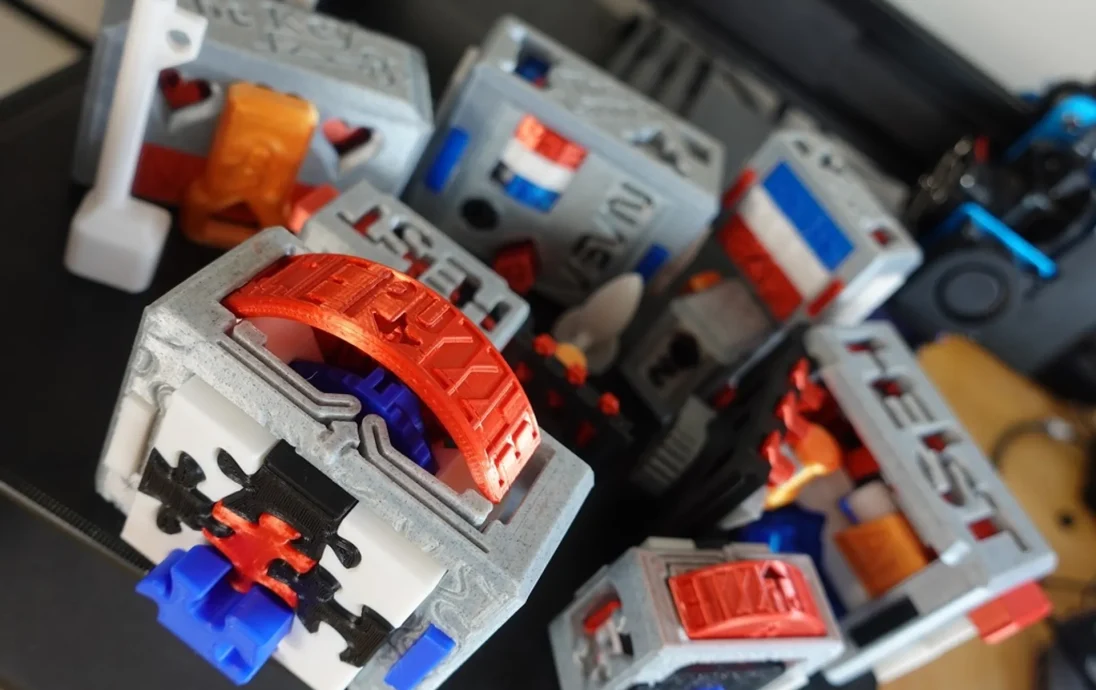

Все это модульные детали, которые станут частью более крупного проекта… о котором я болтал в Эпизоде ​​1 :P По сути, каждая головоломка становится стороной коробки-головоломки, которую я называю — 5 тузов. После четвертой коробки-пазла я выложу последние детали, необходимые для полной сборки «5 тузов». Я также распечатаю и отправлю эту коробку с головоломкой нескольким ютуберам для решения и, возможно, продам полностью собранную версию на Etsy (если людям это интересно). Спасибо за все лайки и отзывы! Мне всегда нужно больше обратной связи!

Мне бы очень хотелось поставить лайк, подписаться, подписаться и т. д. Я надеюсь, что смогу продолжать делать ультрасовременные коробки-головоломки больше, лучше и БЕСПЛАТНО в течение долгого времени !!!!

Посмотрите коробки-головоломки «Ключ» и «Запуск» на моей странице Thingiverse!

https://www.thingiverse.com/leisureluke/designs

Ставьте лайк, подписывайтесь, подписывайтесь, собирайте, и я продолжу делать коробки-пазлы!
Наслаждаться!

Настройки печати
Принтер:
Артиллерийский Сайдвиндер X1 V4

Плоты:
Нет

Поддерживает:
Нет

Разрешение:
0,2 мм и 0,16 мм

Заполнение:
15%

Марка нити:
TECBears

Материал нити:
НОАК

Настройки печати

Принтер:

Артиллерийский Сайдвиндер X1 V4

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,2 мм и 0,16 мм

Заполнение:

15%

Нить: TECBears PLA, черный, белый, синий, красный шелк, мрамор, индивидуальный раздел.

ОБНОВЛЕНИЯ

09.08.2021 7:45 — Обновлен файл 6Spring
ранее был дубликатом файла 4spring (спасибо, jjreinem)
