Корпуса фильтров воздушного компрессора............
Я сделал эти корпуса фильтров воздушного компрессора, чтобы заменить дешевые оригинальные на те, которые пропускают больше воздуха и производят меньше шума. Я обнаружил, что дешевые фильтры имеют множество препятствий потоку и их можно значительно улучшить. Я внедрил в эти корпуса конструкцию глушителя воздушного фильтра Solberg, пытаясь сделать их более бесшумными.

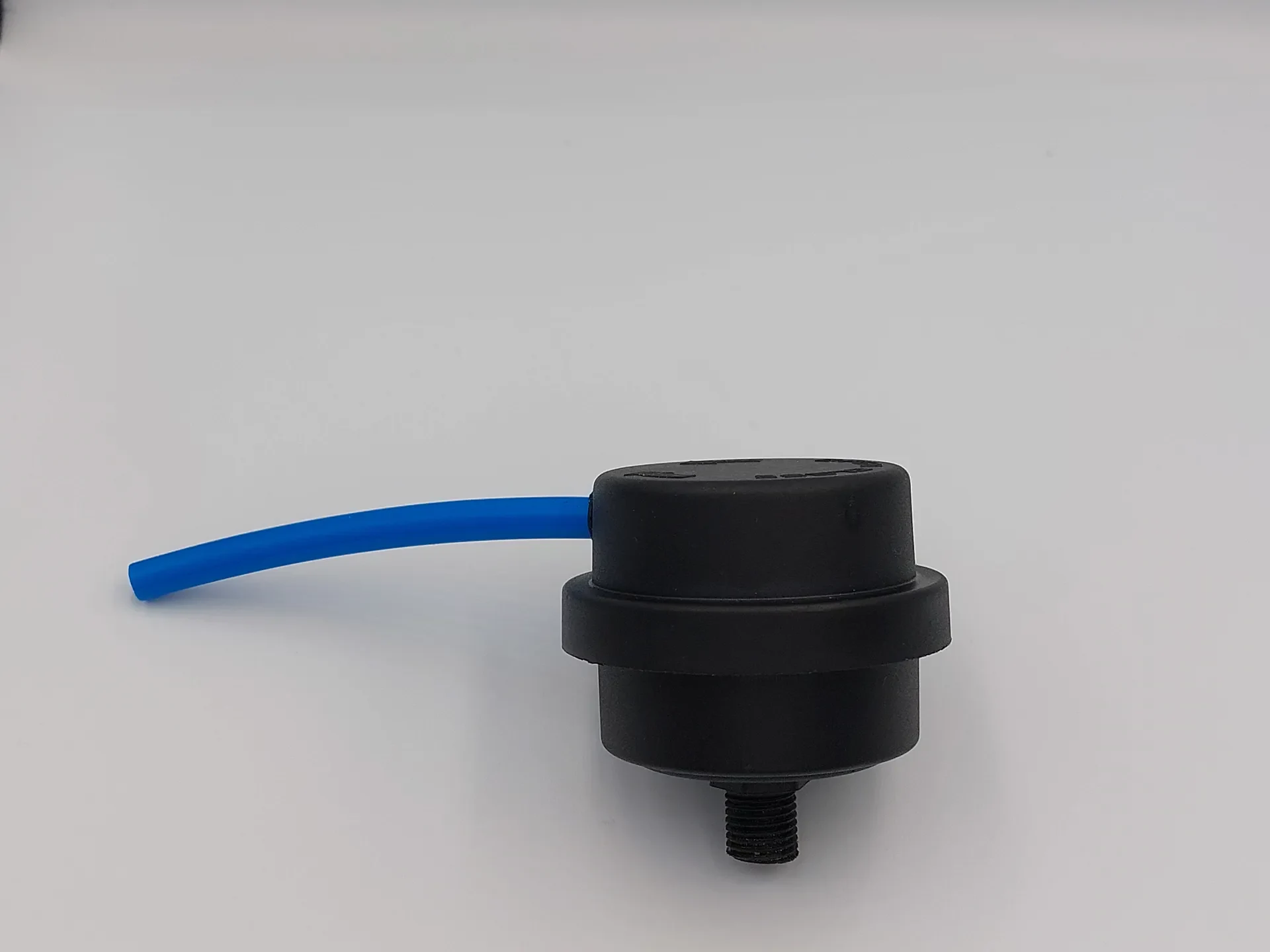

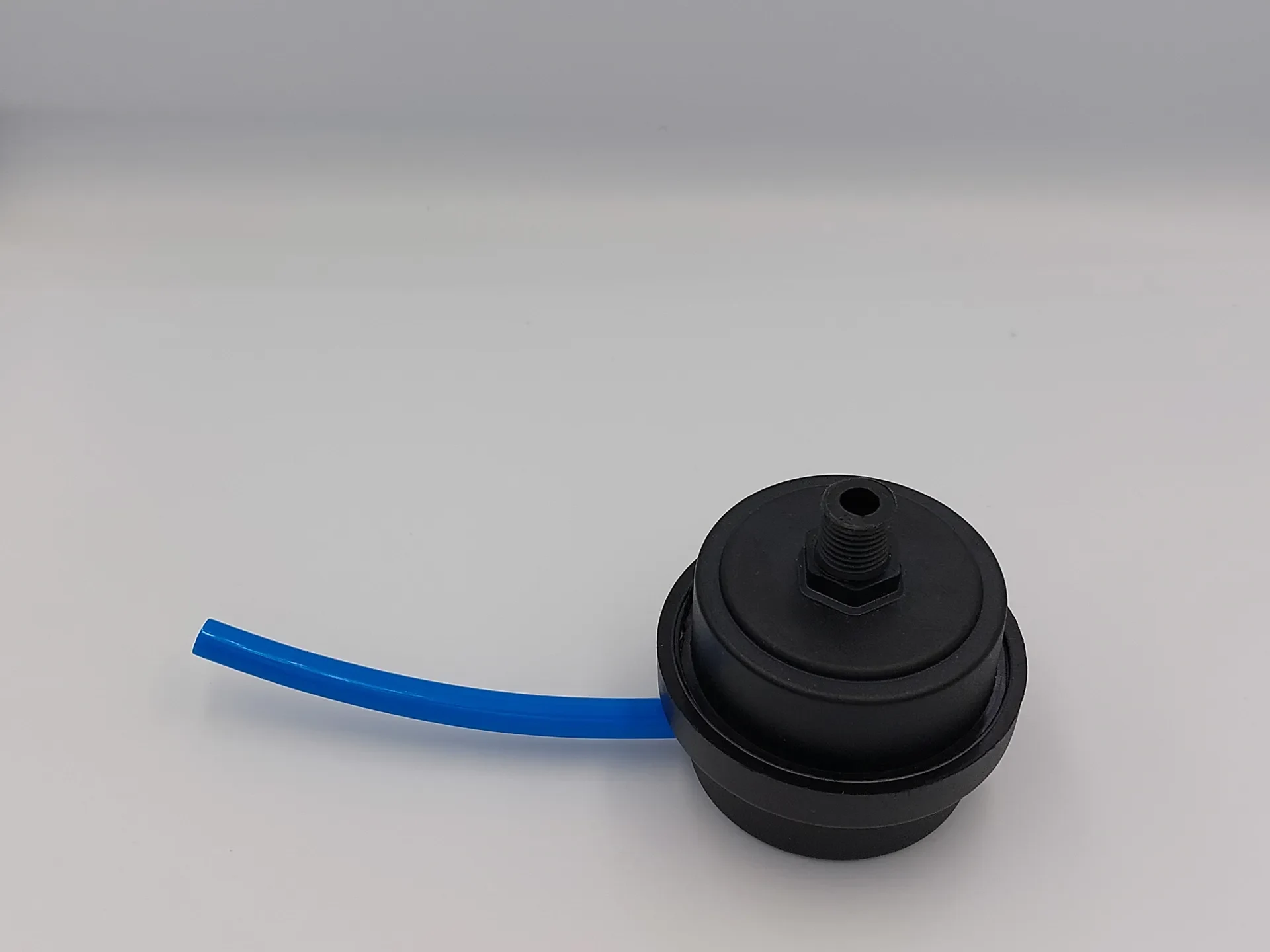

В небольшом корпусе фильтра используется резьба G1/4" или BSP ¼" и диаметр 56 мм.
В нем используется небольшой круглый фильтр диаметром 49 мм и высотой 24 мм с резиновой кромкой.

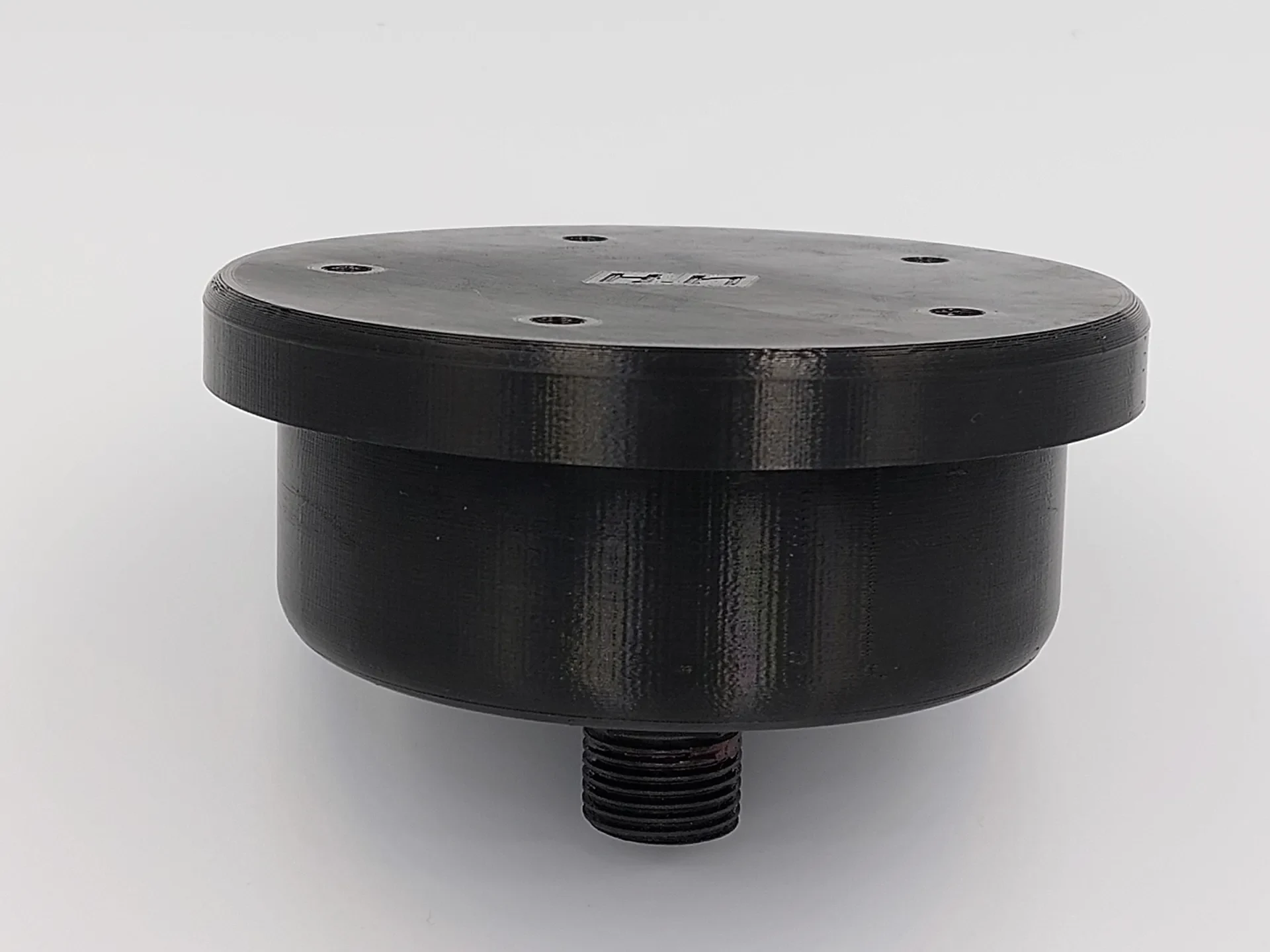

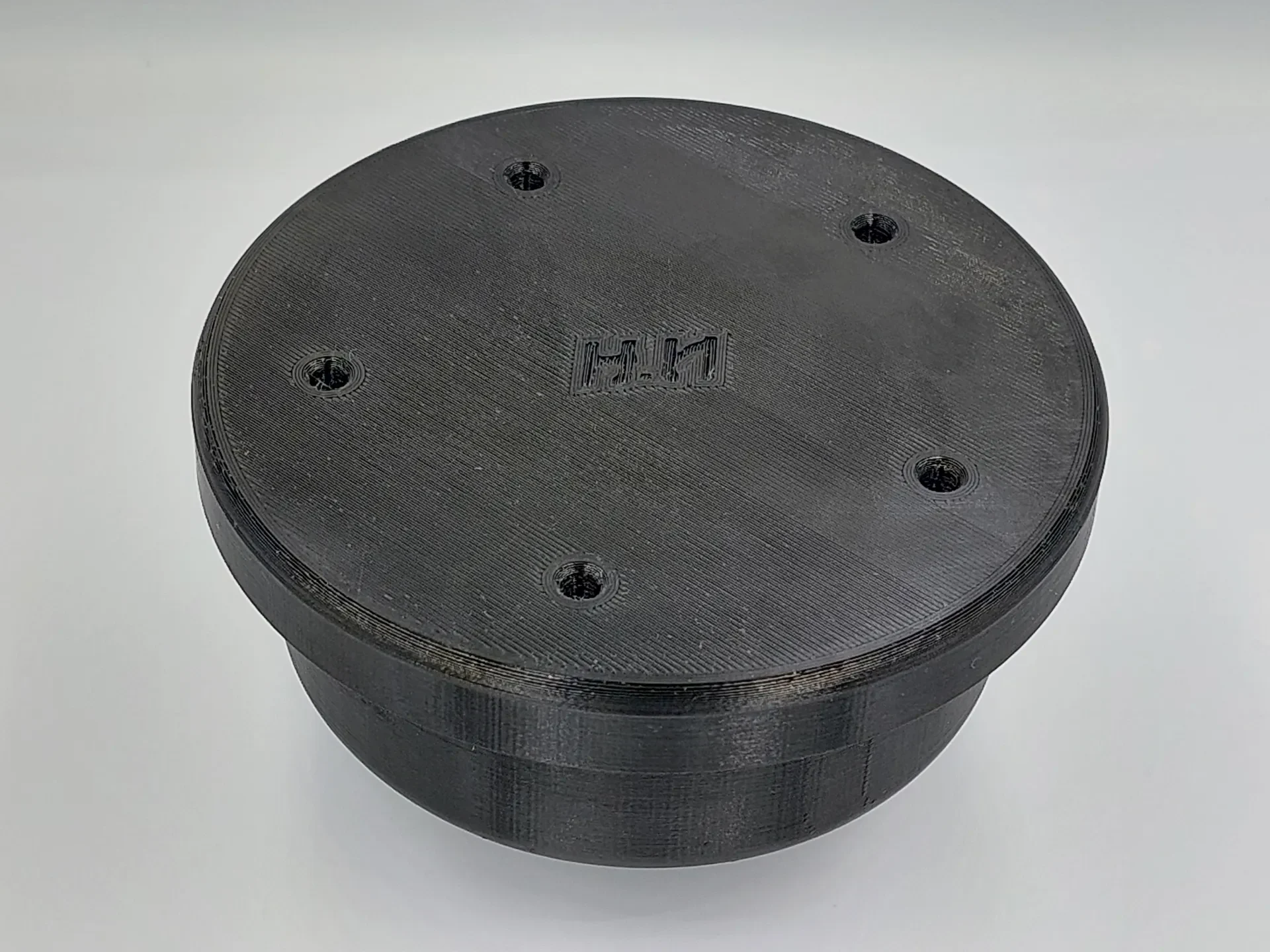

В большом корпусе фильтра используется резьба G1/2" или BSP ½" и диаметр 100 мм.

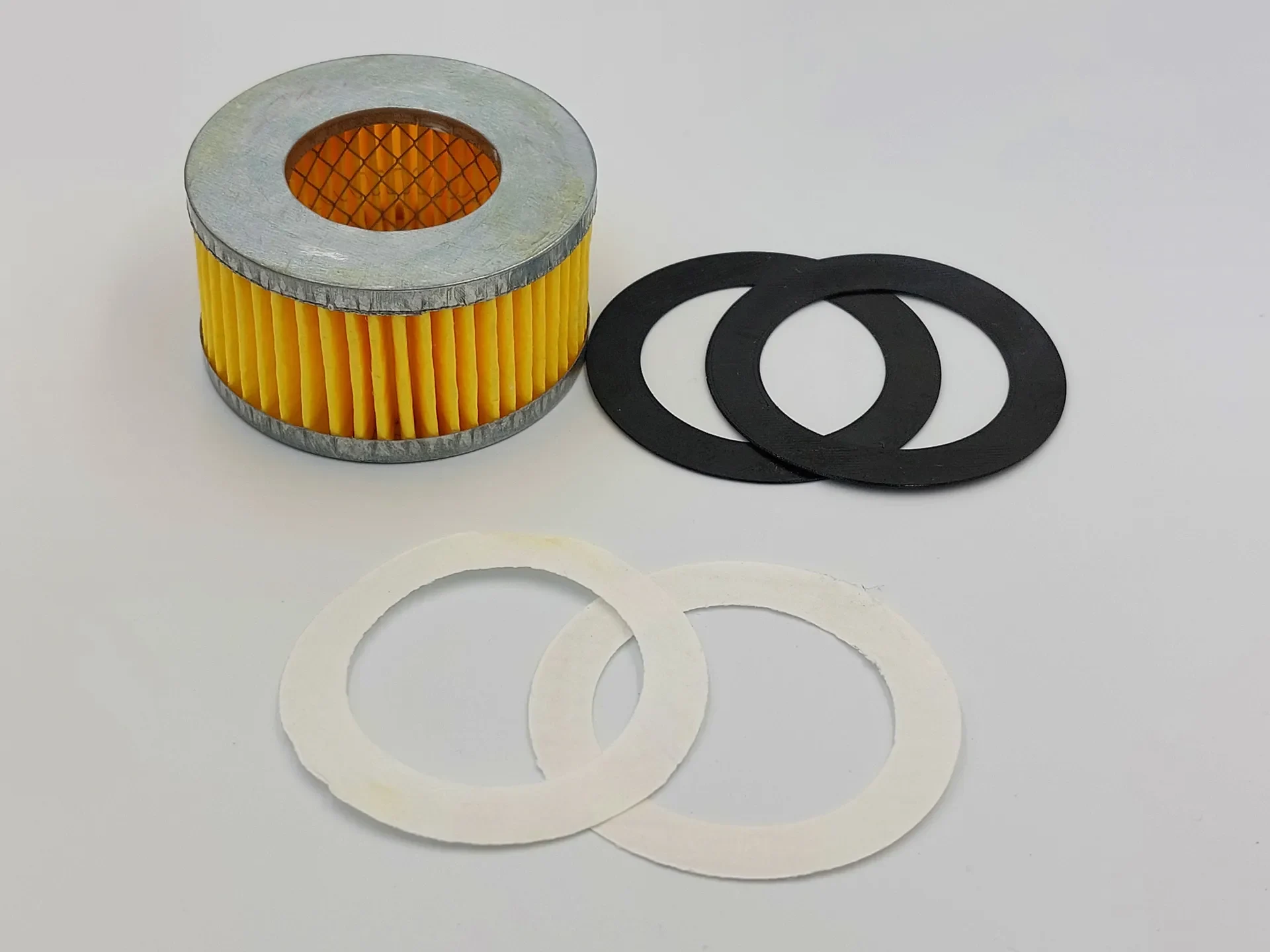

В нем используется небольшой круглый фильтр с внешним диаметром 70 мм и внутренним диаметром 36 мм. Высота составляет 36 мм. Я напечатал 2 прокладки из ТПУ (наружный диаметр 65 мм x внутренний диаметр 45 мм, толщина 0,6 мм), чтобы заменить бумажные прокладки, которые изначально были на этом фильтре, чтобы лучше прилегать к крышке.

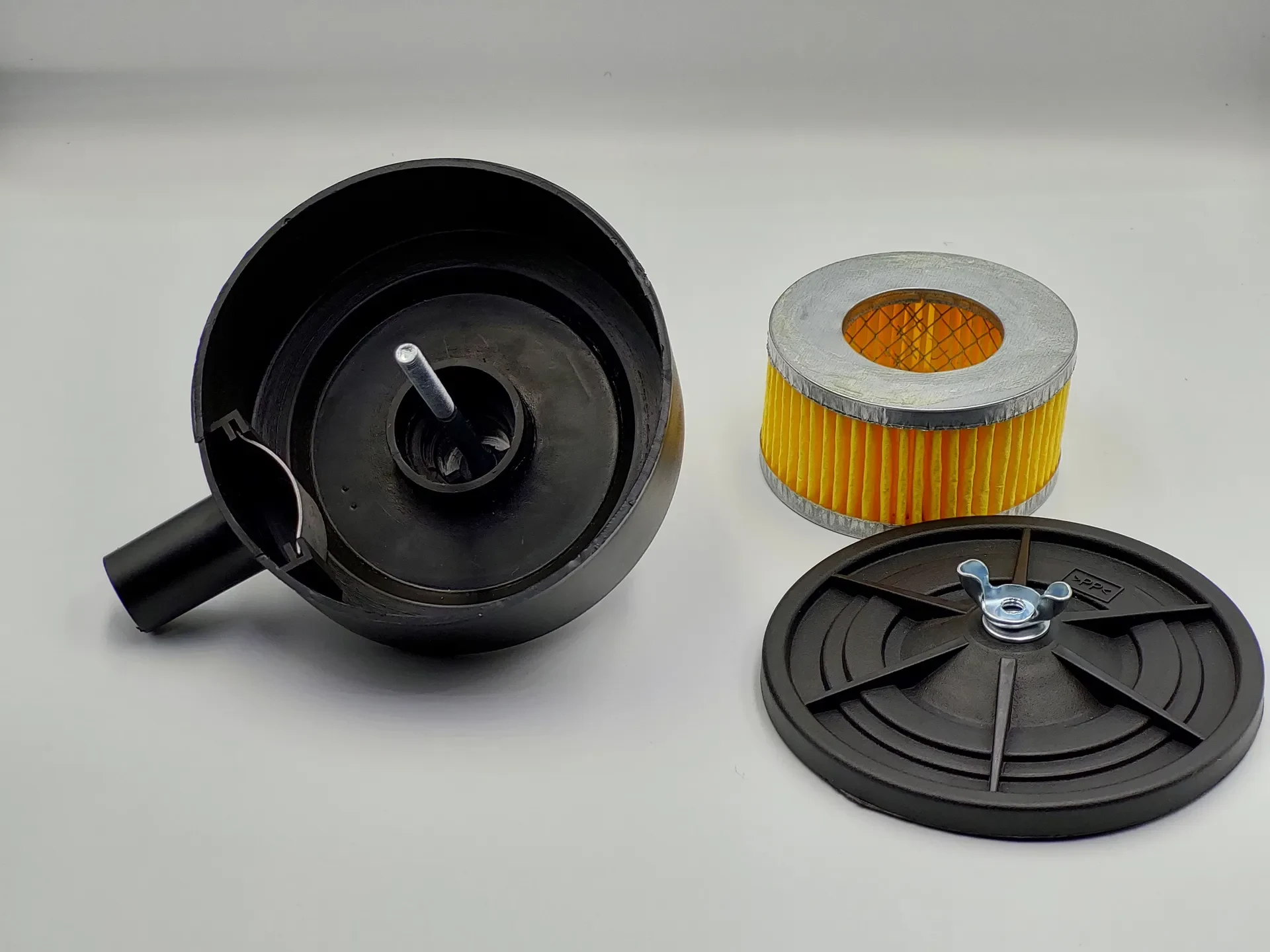

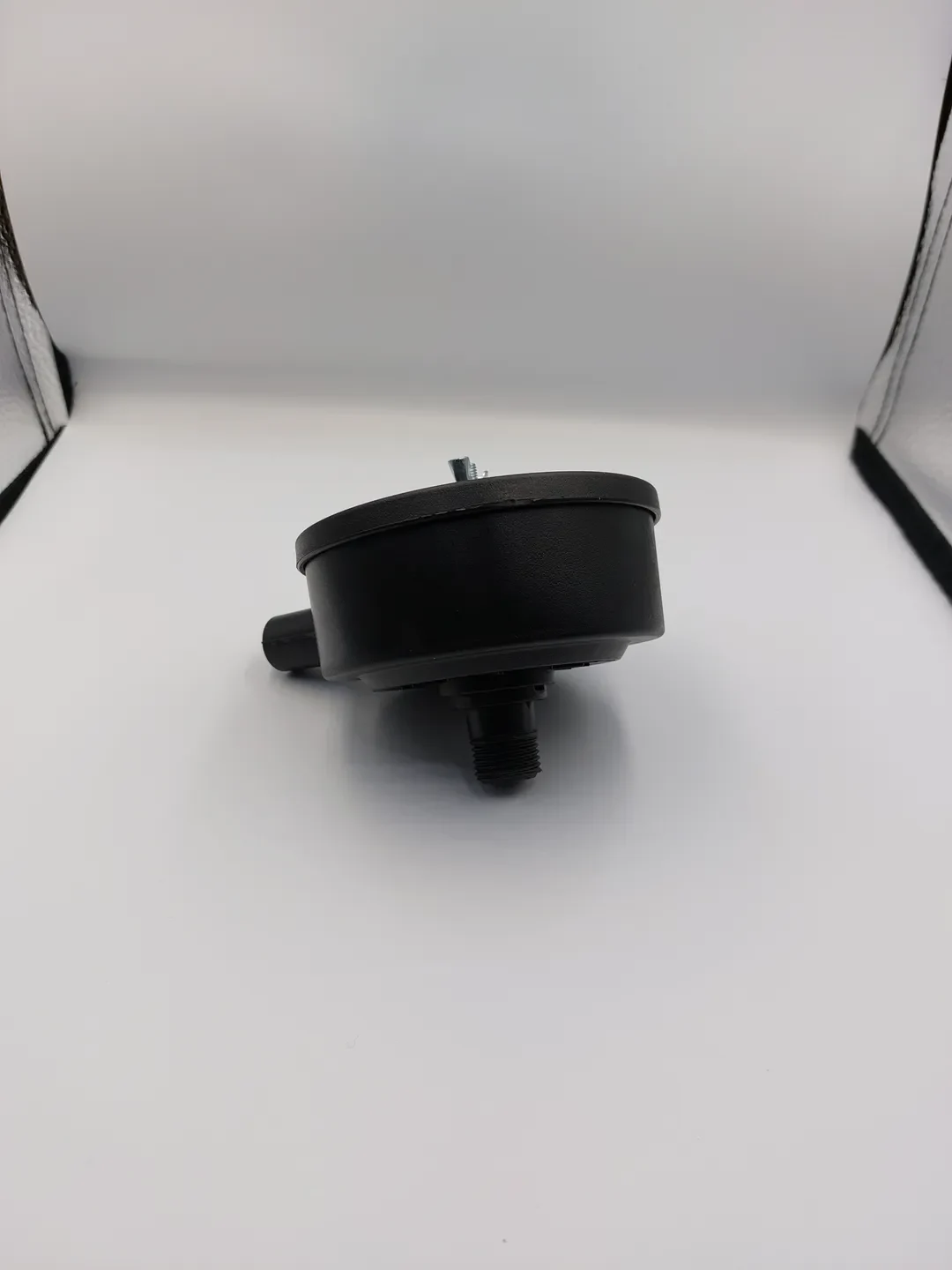

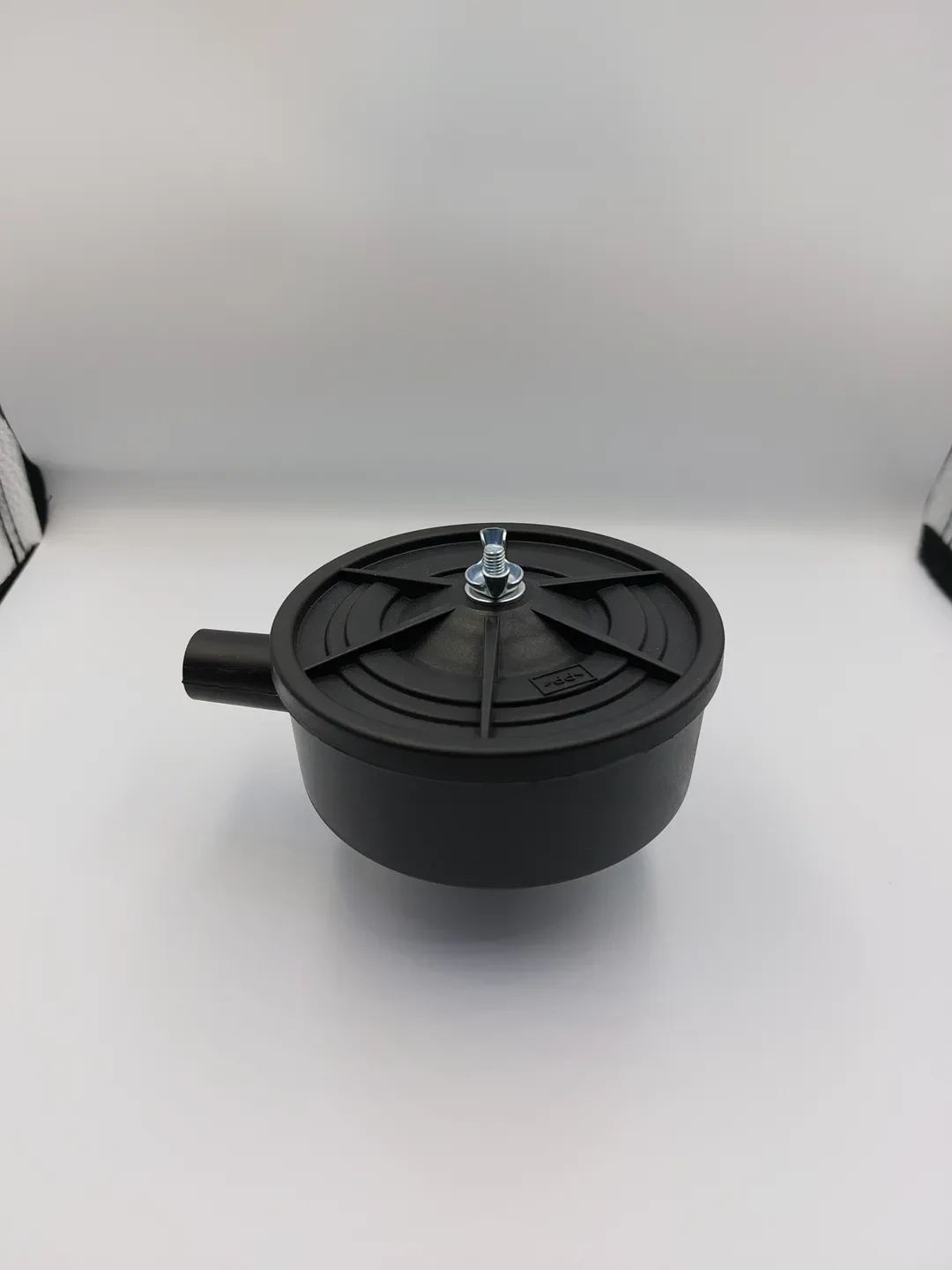

На оригинальном корпусе была крышка, которая крепилась с помощью резьбового стержня, прикрепленного к резьбовой части G1/2 дюйма. Это, очевидно, препятствовало прохождению большого количества воздуха, поэтому я использовал тот же винт на крышке, что и с маленьким фильтром. Прокладки из ТПУ необходимо приклеить к фильтру и нанести немного силиконовой смазки на другую сторону, чтобы убедиться, что он скользит по крышке и не повреждает уплотнение.
Большие резьбы имеют дополнительный зазор, но все равно требуют небольшой шлифовки и смазки. Маленькие резьбы G/BSP не имеют дополнительного зазора. Я только что немного отшлифовал наружную резьбу и добавил смазки, и они подошли очень хорошо.

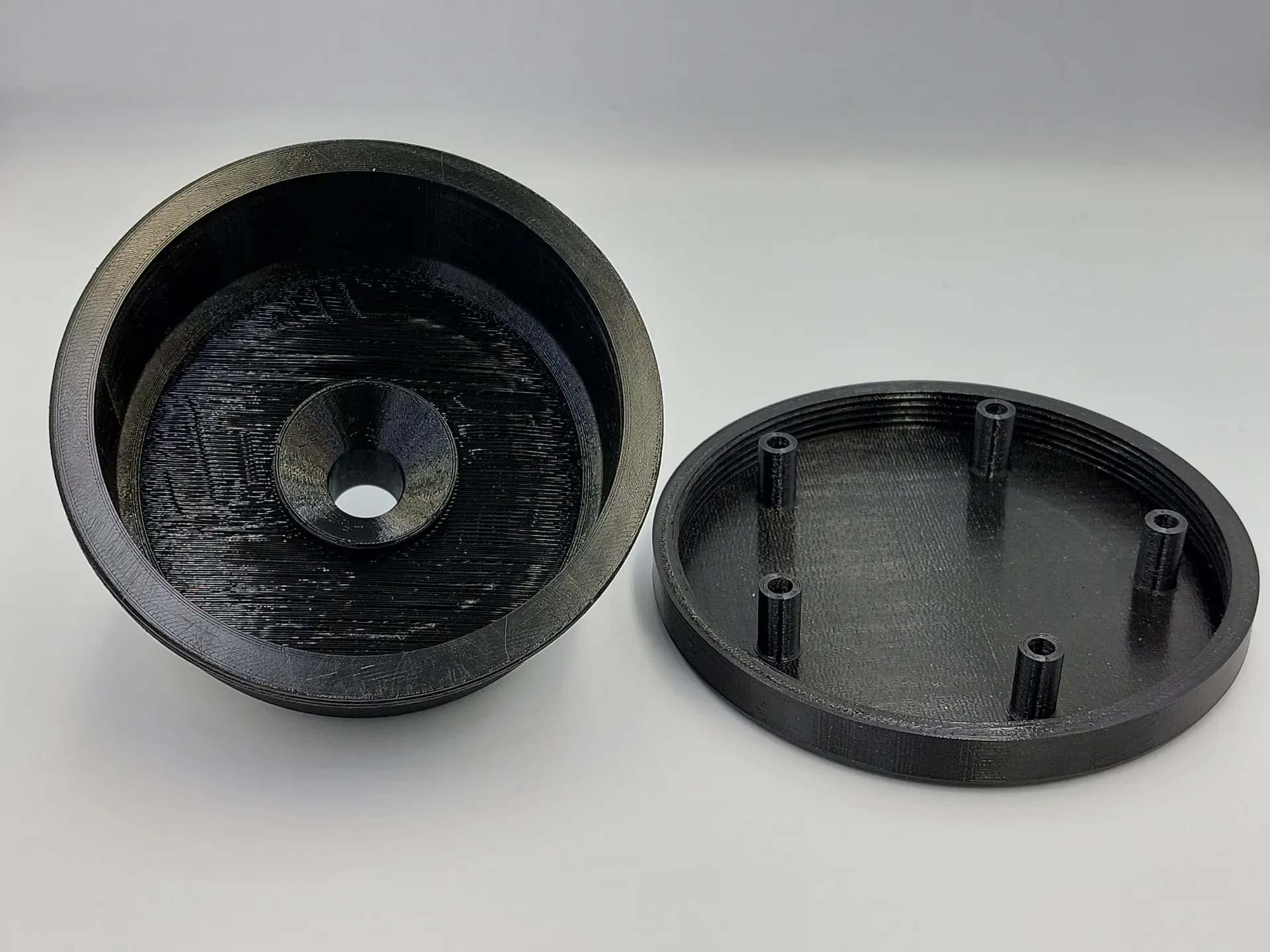

Все детали, за исключением уплотнений, были напечатаны Prusament PETG высотой слоя 0,20 мм и высотой слоя 0,10 мм на резьбовых участках. (Переменная высота слоя в Prusaslicer)
В нижних частях корпуса необходима поддержка. Верхние части можно печатать без нее.
Я также добавил .step-файлы деталей, так что вы можете изменить дизайн по своему вкусу.
