Описание модели
Практичный антивибрационный груз, предназначенный для снижения вибраций и неприятного резонансного шума от труб контура компрессора на задней стороне холодильника.
Груз фиксируется непосредственно на трубе через открытую боковую прорезь, поэтому трубу не нужно отсоединять или снимать. Добавленная масса меняет резонансные характеристики трубы и может помочь уменьшить вибрацию, жужжание, гудение или дребезжание во время работы компрессора.

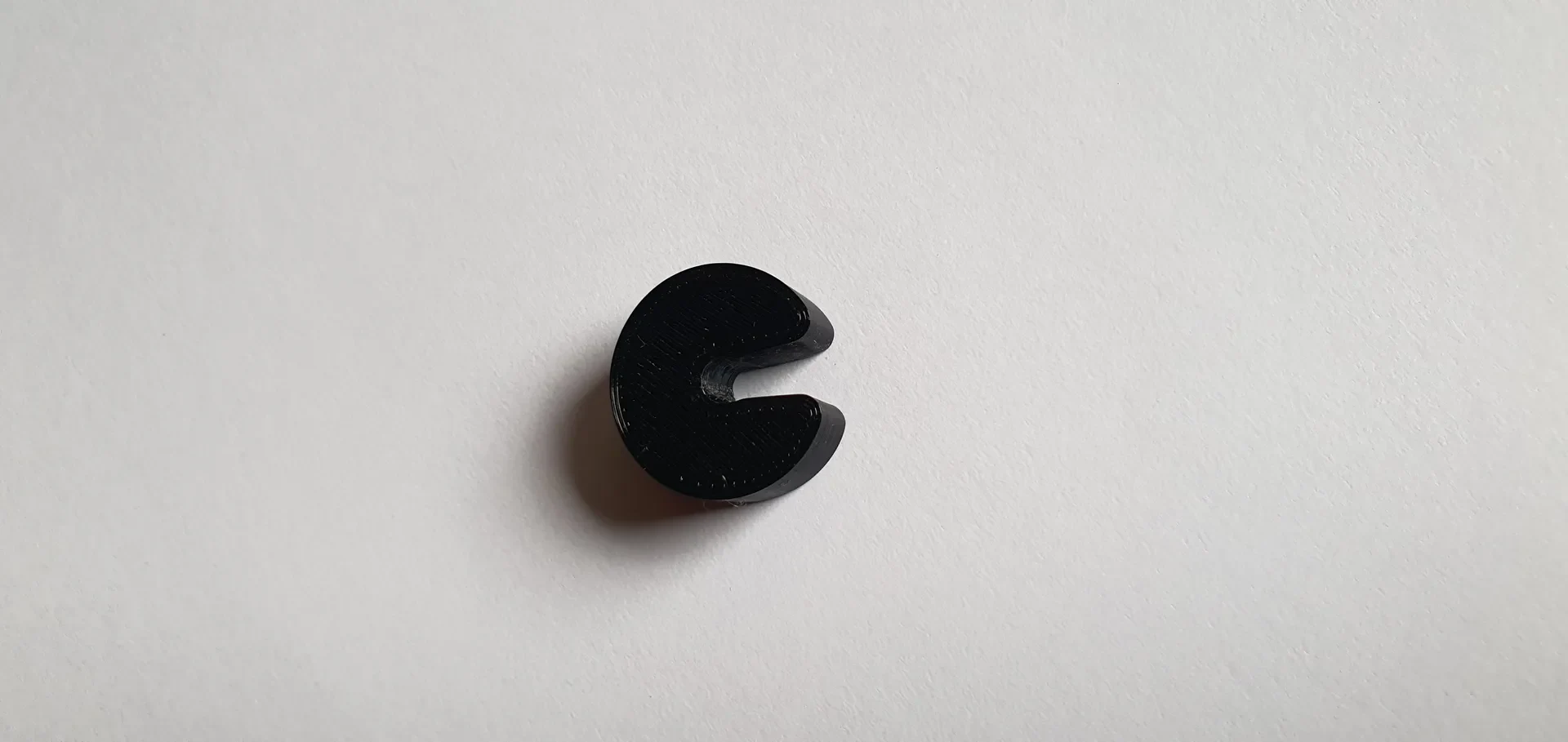

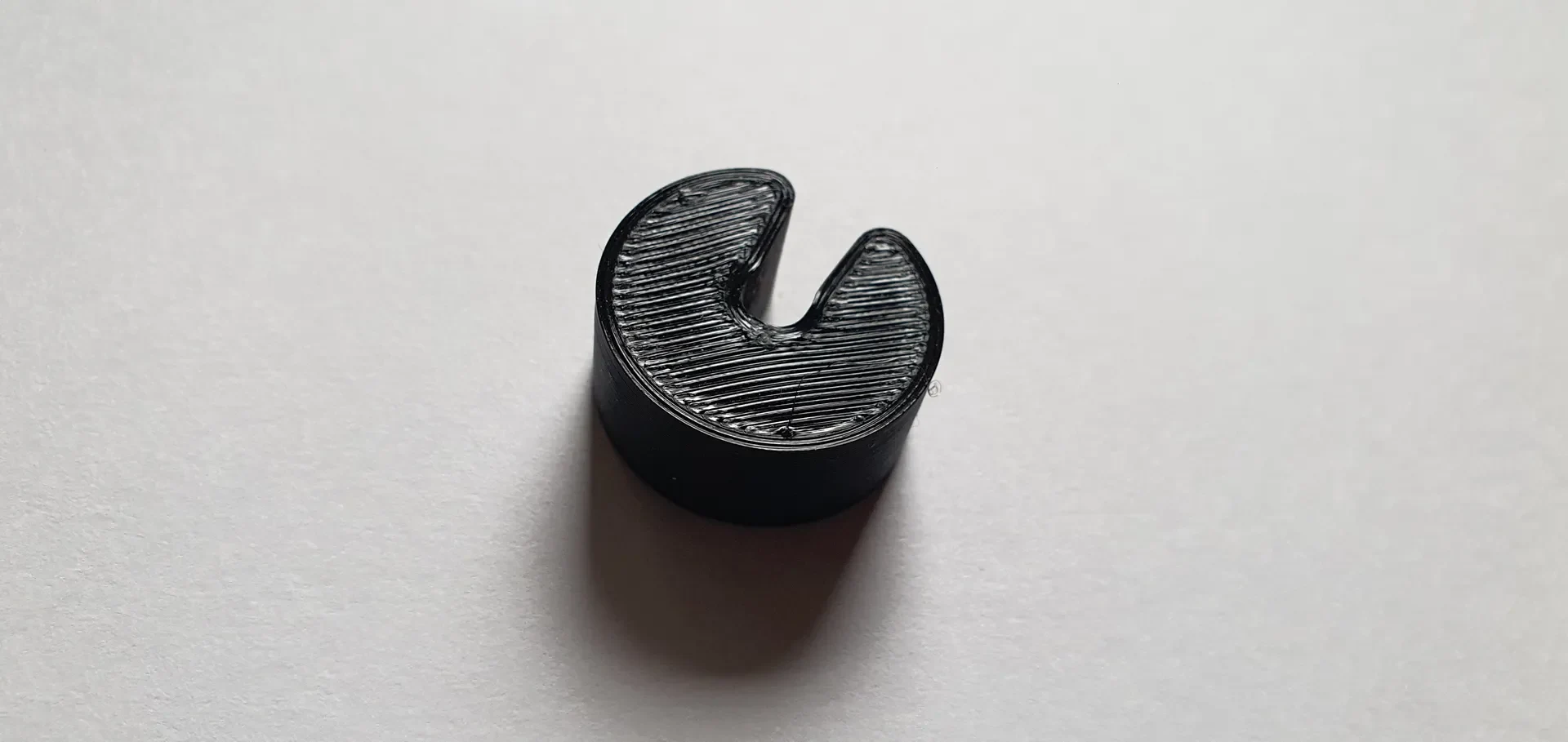

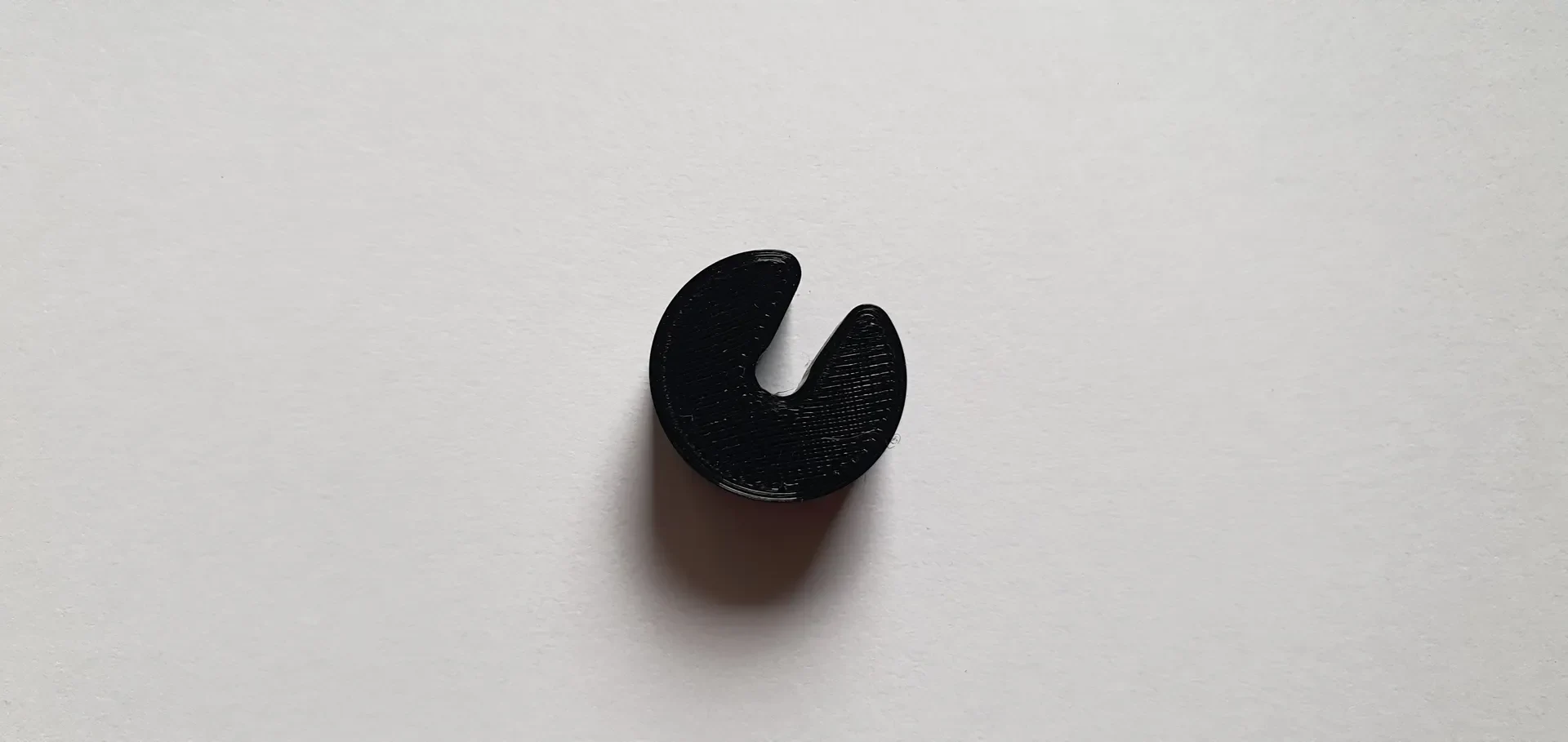

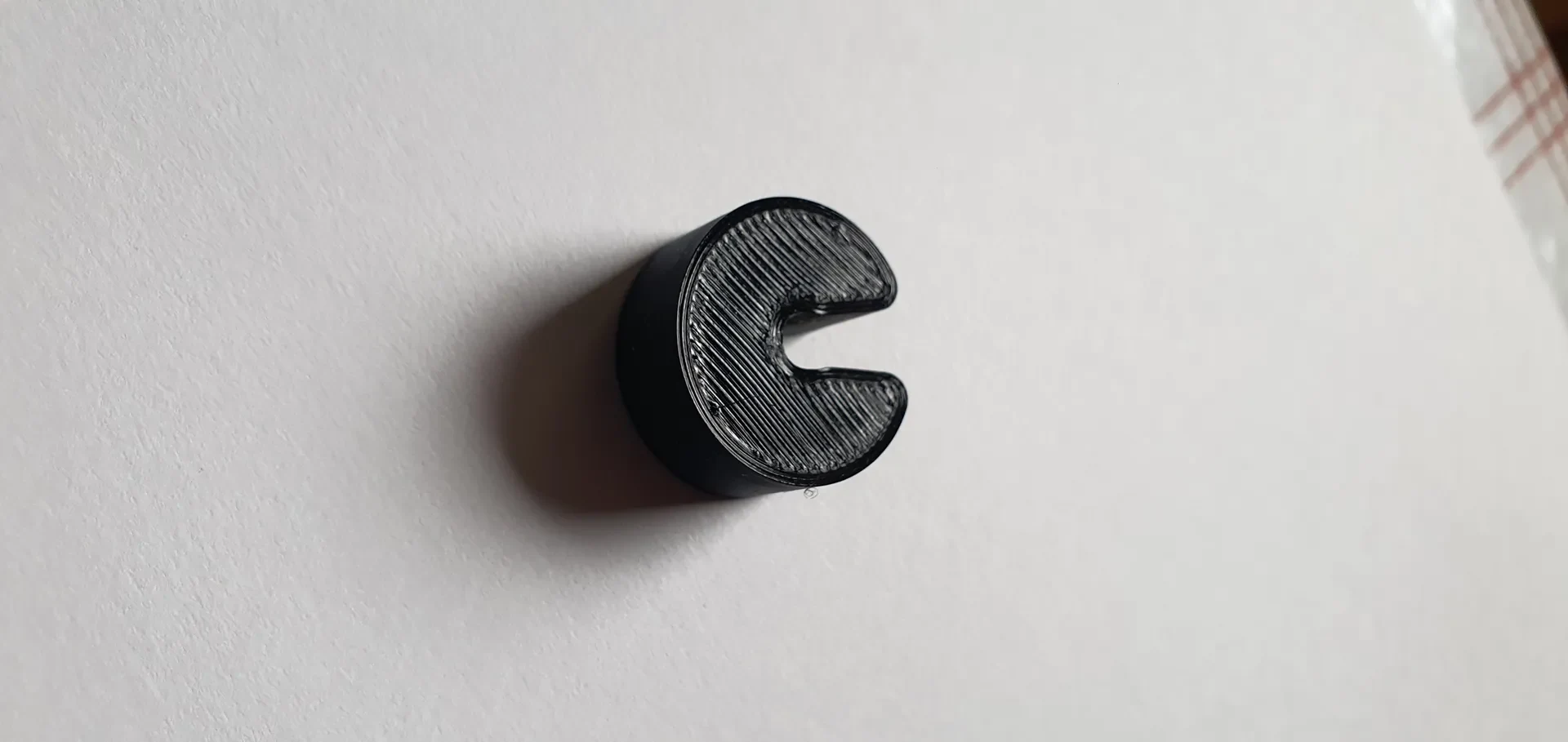

Модель предназначена для печати гибкой нитью ТПУ. Внутреннее отверстие диаметром 3 мм обеспечивает плотную посадку на трубу соответствующего диаметра. В комплект входят четыре варианта высоты, что позволяет выбрать подходящий размер и вес в зависимости от доступного места для установки и интенсивности вибрации.
Основные характеристики
Помогает снизить вибрацию трубы и резонансный шум.
Предназначен для труб контура компрессора холодильника.
Простая установка защелкиванием через открытый боковой слот.
Демонтаж трубы не требуется
Гибкая конструкция, предназначенная для нити ТПУ.
Внутренний диаметр отверстия 3 мм
Внешний диаметр 20,5 мм
Четыре различных варианта роста и веса
Все четыре версии также доступны на одной рабочей пластине.
Никаких опор не требуется
Включенные версии
Версия
Высота
Описание
Антивибрационный вес — 10 мм
10 ��м
Компактная и легкая версия для ограниченного места для установки и незначительной вибрации труб.
Антивибрационная масса — 25 мм
25 мм
Сбалансированная версия, сочетающая компактные размеры с увеличенной массой.
Антивибрационная масса — 50 мм
50 мм
Более ��яжелая версия предназначена для более заметной вибрации и резонанса трубы.
Антивибрационная масса — 100 мм
100 мм
Самая большая и тяжелая версия для установок, требующих максимальной добавленной массы.
Антивибрационные грузики — ВСЕ
10-100 мм
Все четыре версии собраны вместе для печати на одной рабочей пластине.
Все версии имеют внешний диаметр 20,5 мм и внутреннее отверстие 3 мм. Выберите подходящую версию в соответствии с доступным пространством для установки и протестируйте различные положения резонирующей трубы для достижения наилучшего результата.
Размеры
Параметр
Размерность
Внешний диаметр
20,5 мм
Внутренний диаметр отверстия
3 мм
Доступные высоты
10/25/50/100 мм
Рекомендуемые настройки печати
Настройка
Рекомендуемое значение
Материал
ТПУ
Высота слоя
0,20 мм
Распечатать профиль
Сбалансированный
Заполнение
минимум 70%
Поддерживает
Не требуется
Более высокая плотность заполнения увеличивает массу модели и может улучшить ее способность гасить определенн��е резонансы труб. Наиболее эффективный вариант зависит от трубы, доступного пространства, интенсивности вибрации и места установки.
Установка
Отключите холодильник от электросети.

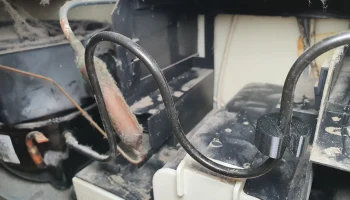

Определите участок трубы, который вибрирует или производит резонансный шум.

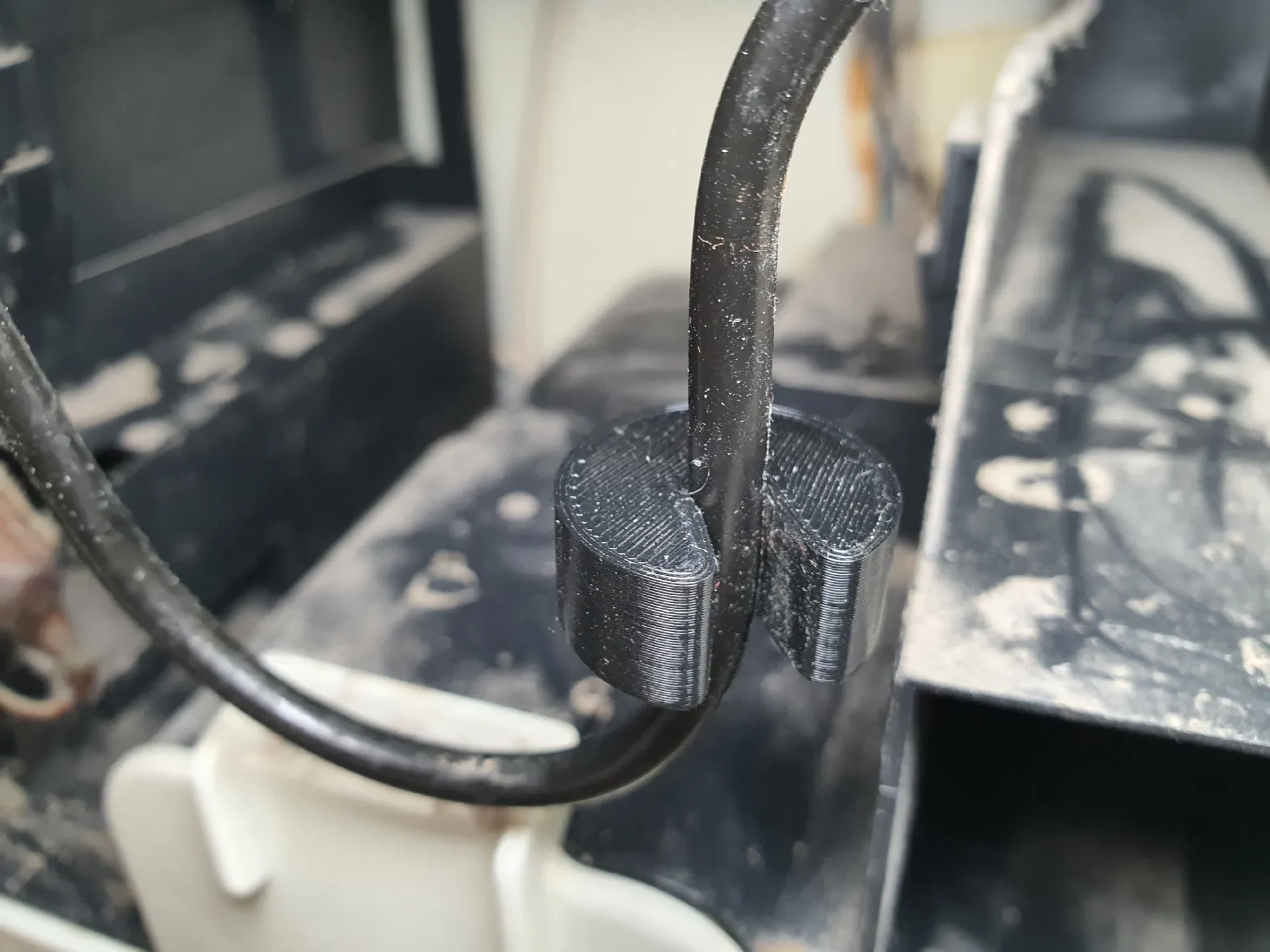

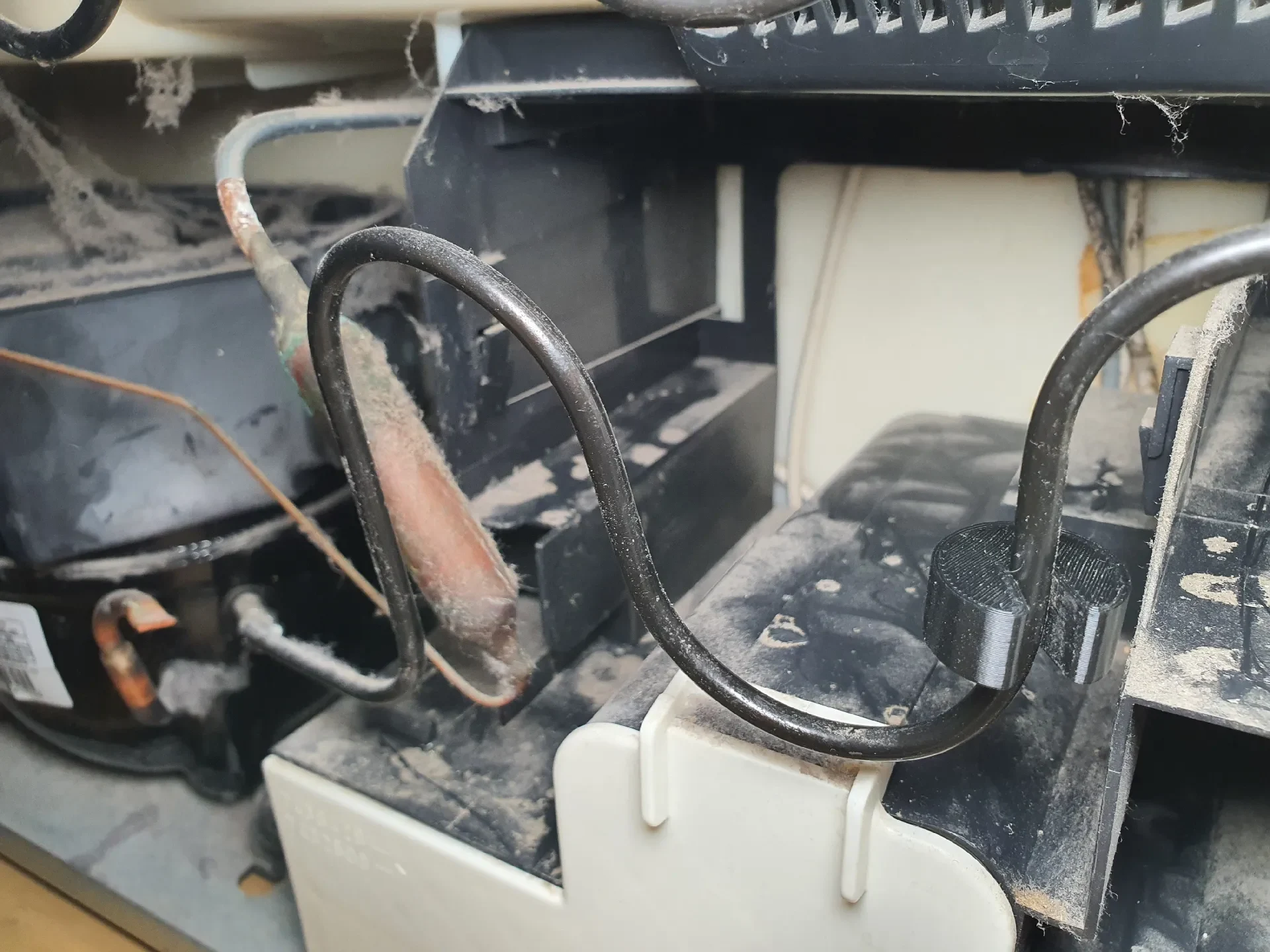

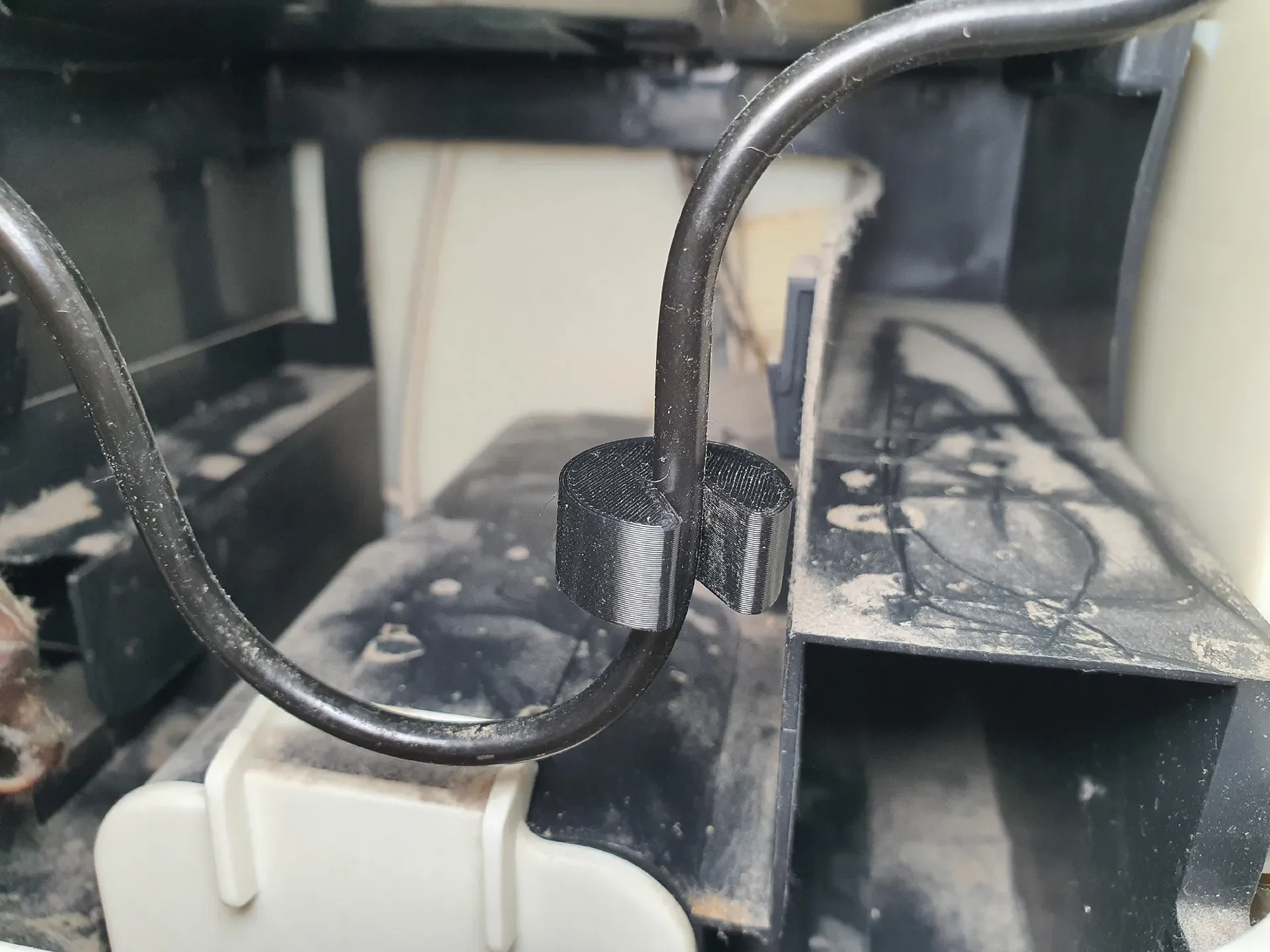

Осторожно протолкните трубу через открытую боковую прорезь, пока она не войдет в центральное отверстие.
Убедитесь, что груз надежно закреплен и не может соскользнуть или упасть.
Проверьте различные положения резонирующей секции, чтобы найти наиболее эффективное размещение.
При необходимости попробуйте другой вариант роста и веса.
Деталь должна надежно прилегать, не деформируя трубу и не ограничивая ее естественное движение. Убедитесь, что он не касается электрических соединений, движущихся компонентов, корпуса компрессора, вентилятора или чрезмерно горячих частей.
Важное примечание
Эффект демпфирования зависит от конкретного холодильника, геометрии труб, частоты вибрации, положения установки, печатного материала и веса модели. Поэтому результаты могут различаться в зависимости от прибора.
Не сгибайте, не пережимайте, не сверл��те, не разрезайте и не повреждайте трубку хладагента иным образом. Если вы не уверены в правильности установки, проконсультируйтесь с квалифицированным специалистом по обслуживанию холодильного оборудования.
Информация о создании
Изображение на обложке было создано с помощью искусственного интеллекта. Все загружаемые 3D-модели были спроектированы и созданы человеком.
