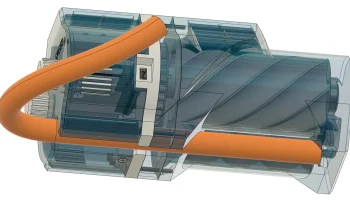

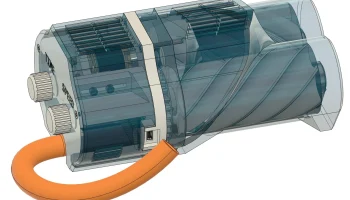

винтовой компрессор - Версия B

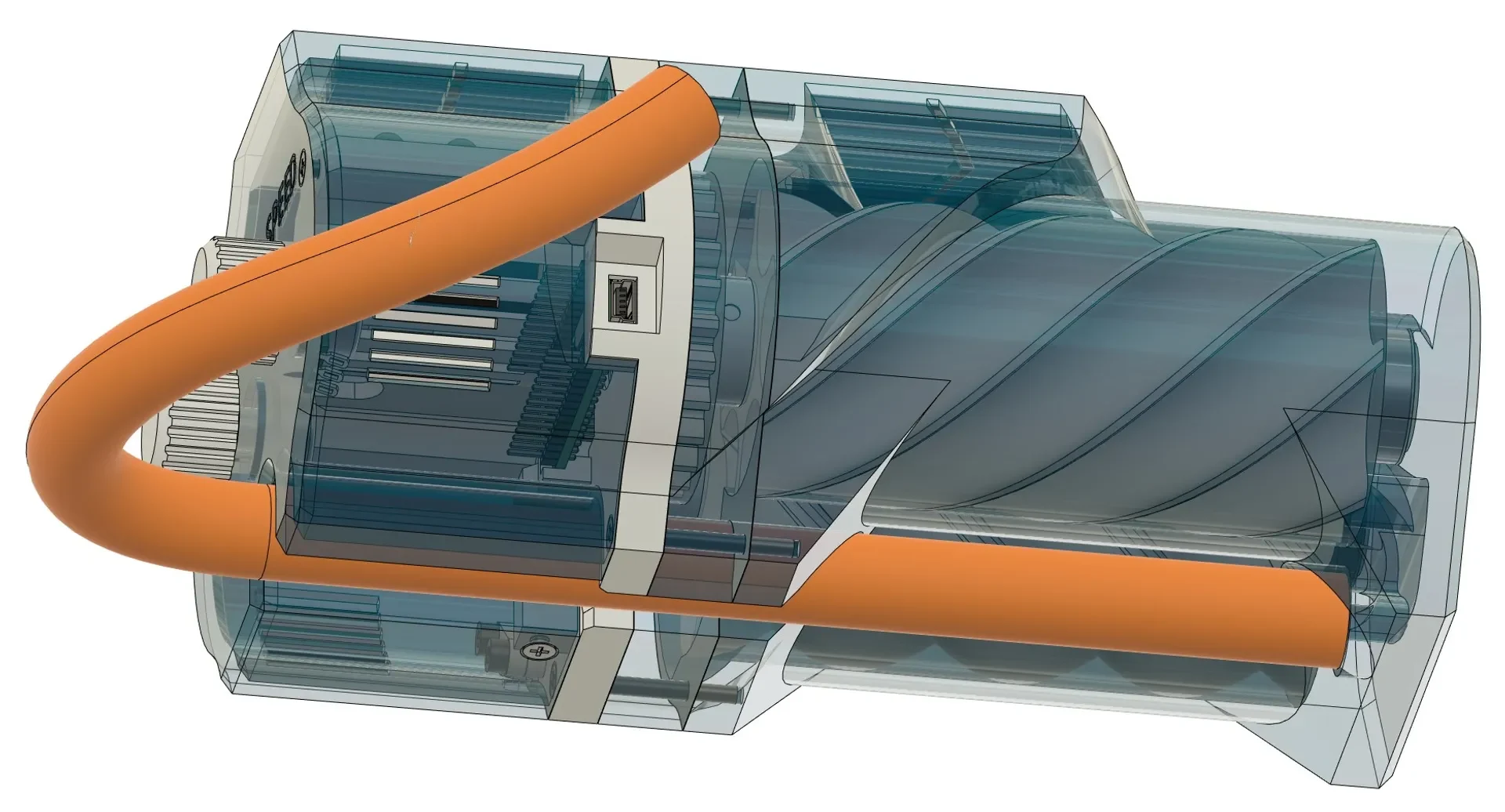

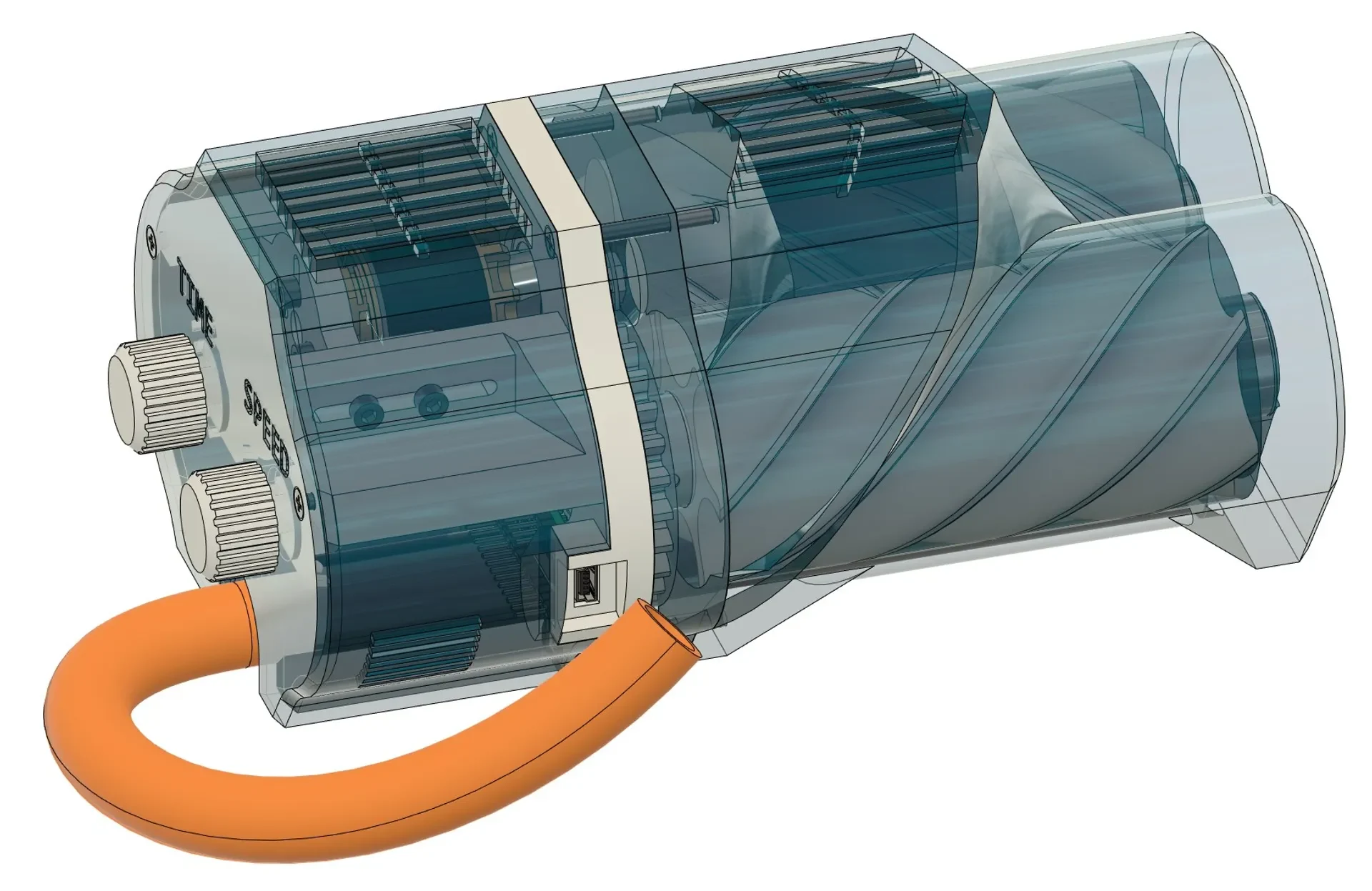

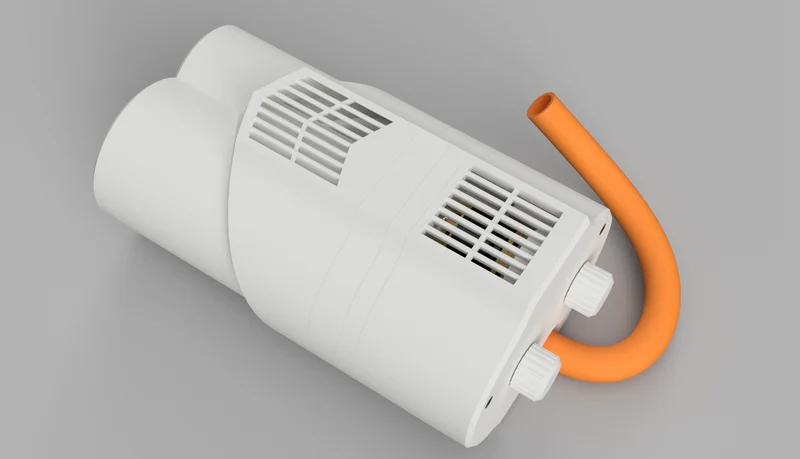

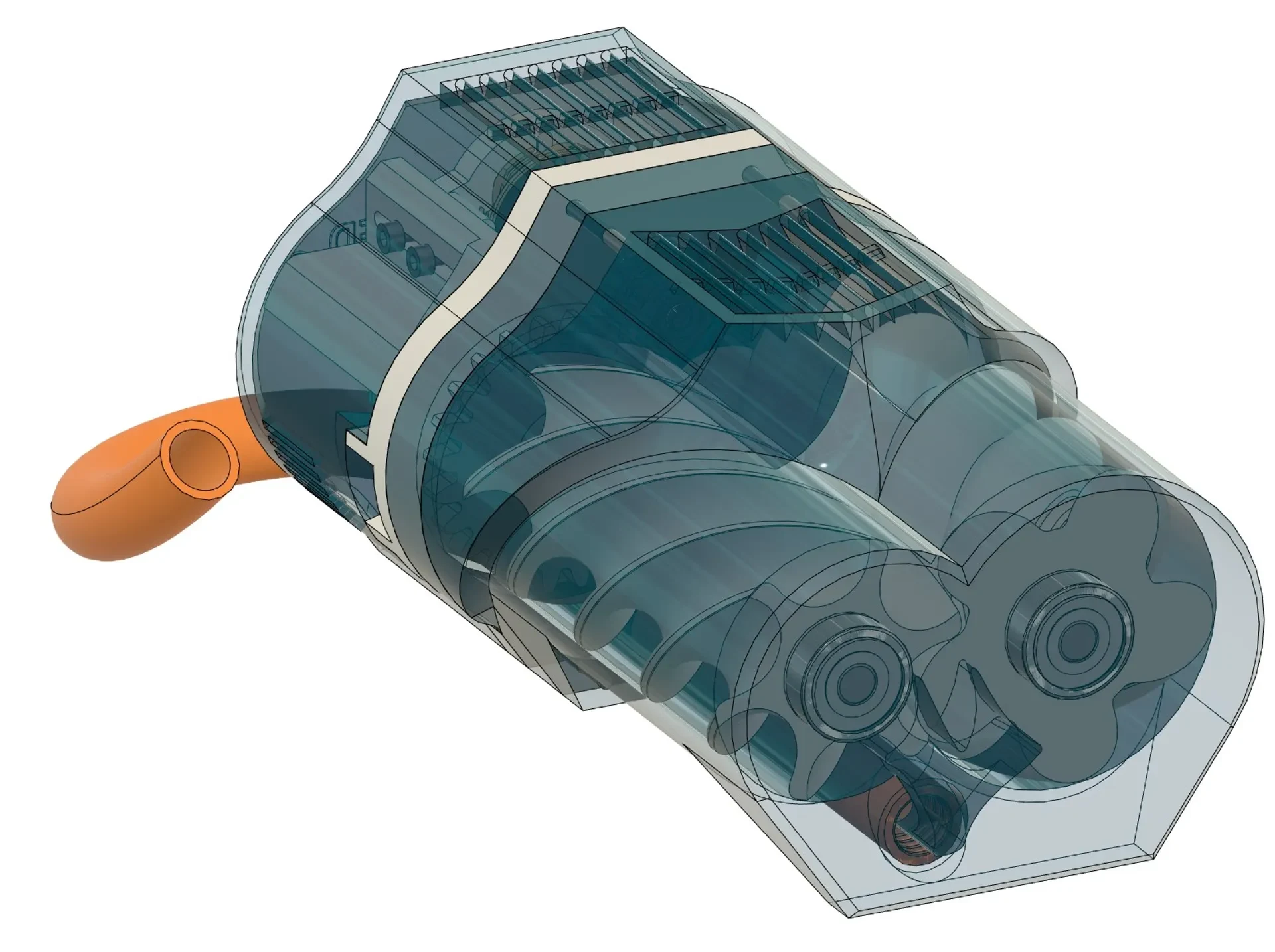

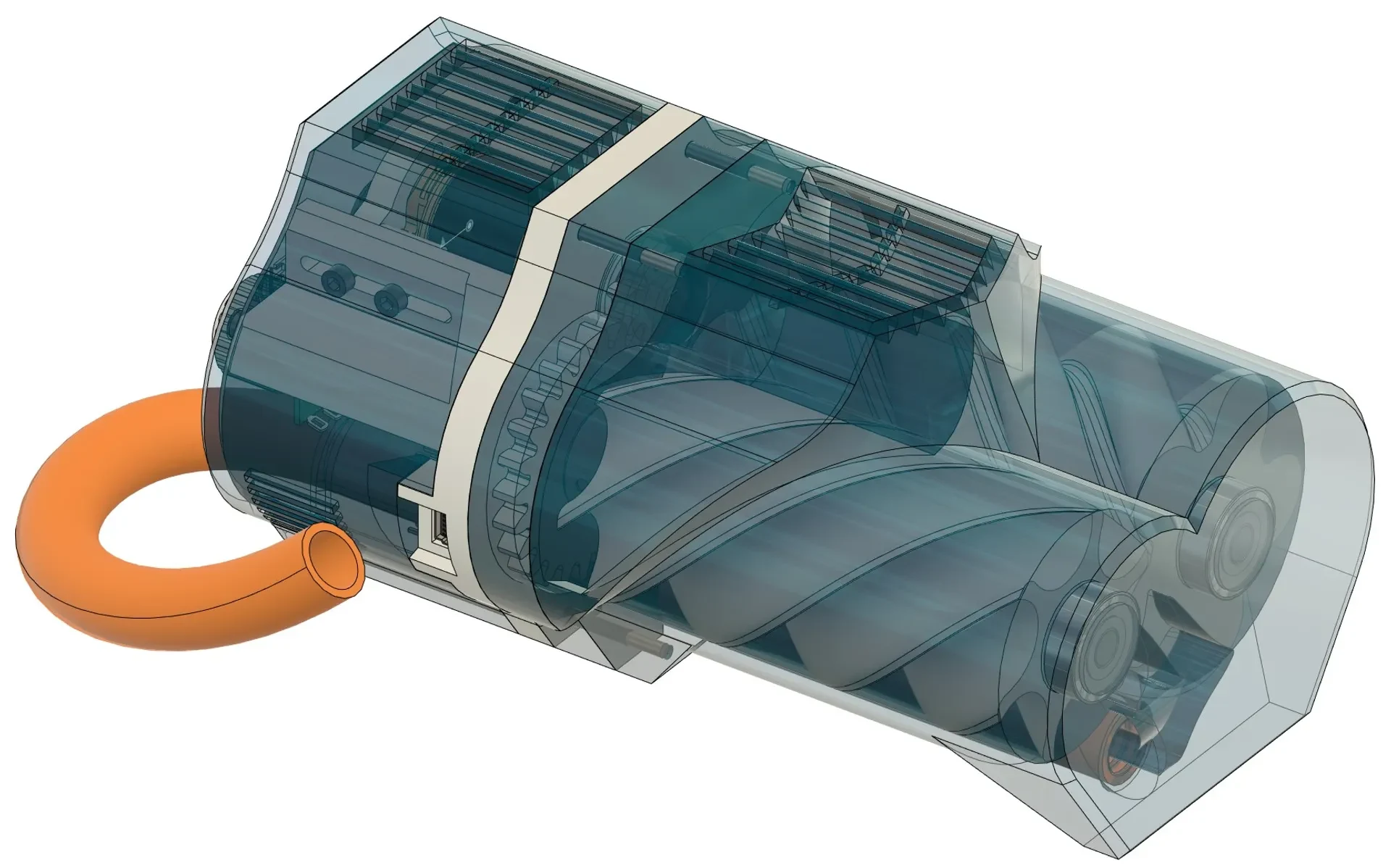

Винтовой компрессор, который я сделал, чтобы проверить, сработает ли что-то подобное. Я спроектировал его, когда только появился Covid, и была нехватка аппаратов искусственной вентиляции легких. Так что это была попытка, может быть, чем-то помочь.

Зазоры между слоями мешали достойному сжатию. Так что с моим принтером это не особо сработало.

Но по крайней мере выглядит круто!

Вот видео конструкции компрессора:

А вот видео, как я тестирую свой дизайн:

Вот файлы Fusion 360:
https://a360.co/3b4nH3q

Вот коды для ардуино:
https://github.com/MlePh/3D-printed-винт-компрессор

Распечатать инструкции

За исключением шестерен, все детали можно рас��ечатать со стандартными настройками. Шестерни со 100% заполнением. Никакой поддержки не требуется ни на каком этапе.

Я использовал ПЭТГ. Но НОАК тоже может сработать.

Необходимые детали для компрессора:

5 шарикоподшипников 608Z (используется для роликовых коньков — очень распространенный размер)
2 стержня диаметром 8 мм (сталь, алюминий, пластик,...) -> обрезать до длины 130 мм.
7 шт. Винты M3x30
10 шт. Винты M3x10

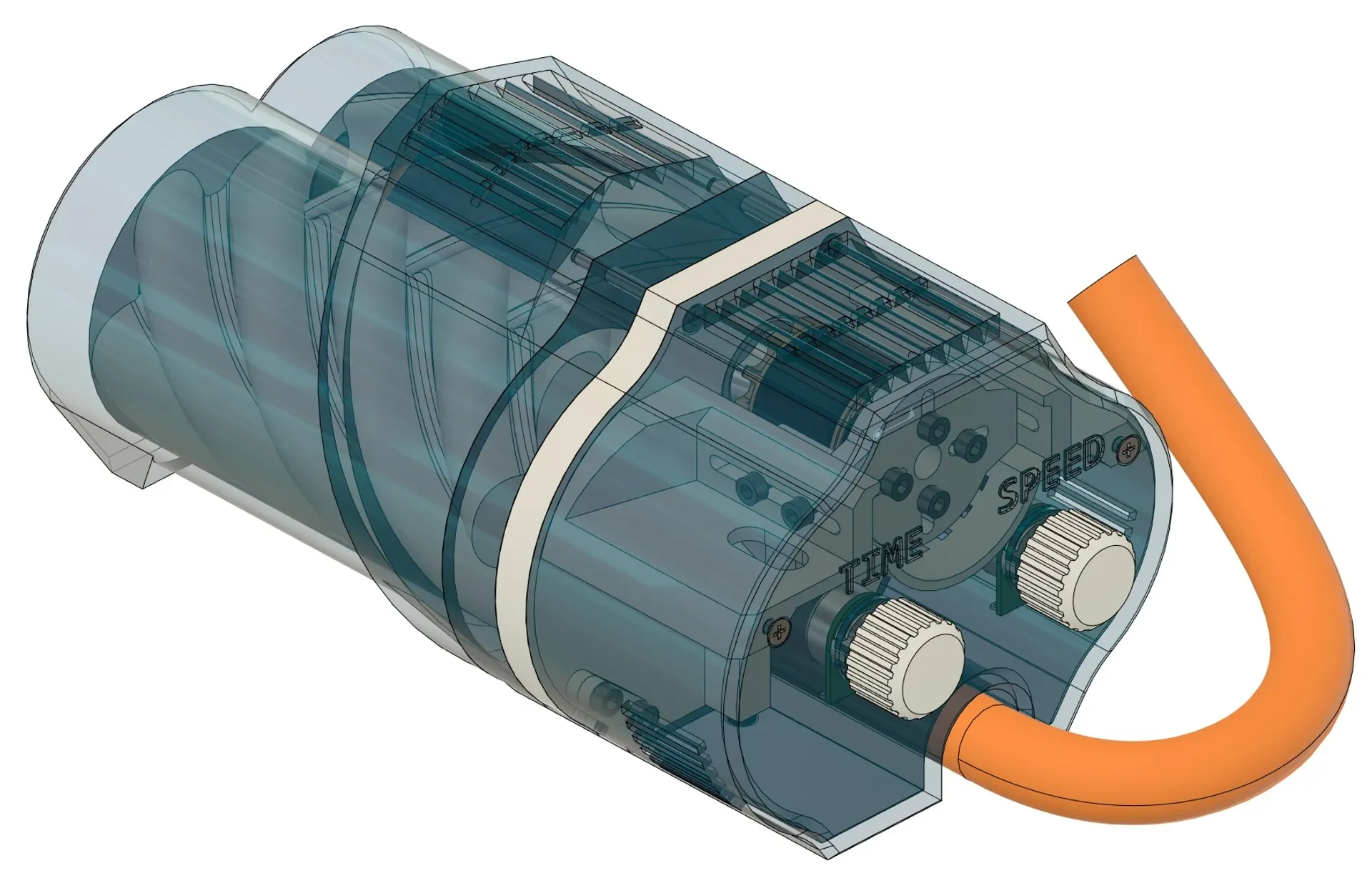

2 шт. потенциометры
бесщеточный двигатель постоянного тока (я использовал двигатель MultiStar 2216-800 кВ)
ESC для двигателя постоянного тока
ардуино нано
5 В BEC (если ESC не обеспечивает питание 5 В)
Источник постоянного тока напряжением более 12 В (я использовал липо-батарею 4S)

Если винты испытывают сильное трение внутри цилиндра, возможно, вам придется их отшлифовать. Для этого я разработал шлифовальный инструмент, соответствующий внутреннему диаметру двух цилиндров.

Необходимые детали для шлифовального инструмента

наждачная бумага (400), нарезанная полосками шириной 20 мм.
Резьбовой стержень М10 с двумя гайками.
4 винта M3x10
